公開番号2025109391
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024003250
出願日2024-01-12
発明の名称燃料電池ユニット及び産業車両
出願人株式会社豊田自動織機,トヨタ自動車株式会社
代理人インフォート弁理士法人
主分類H01M 8/04 20160101AFI20250717BHJP(基本的電気素子)
要約【課題】燃料電池ユニットのメンテナンス時に燃料電池の発電を禁止させつつ、ハーネスの取り回しや部品のレイアウトが煩雑化することを抑制する。

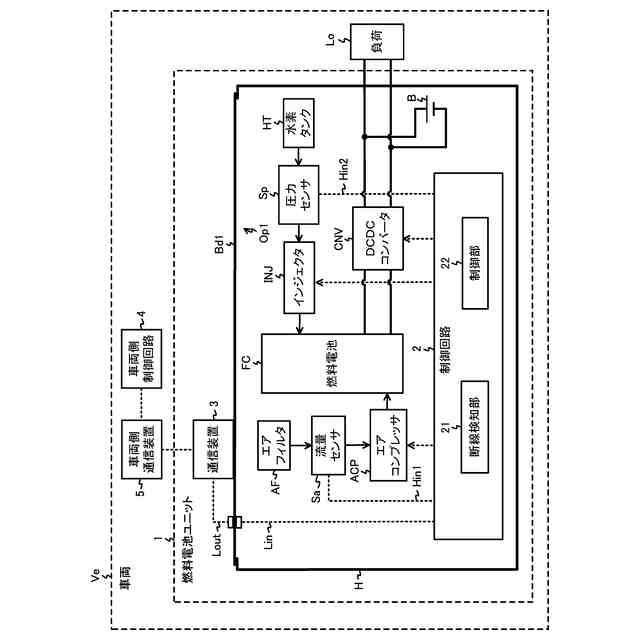

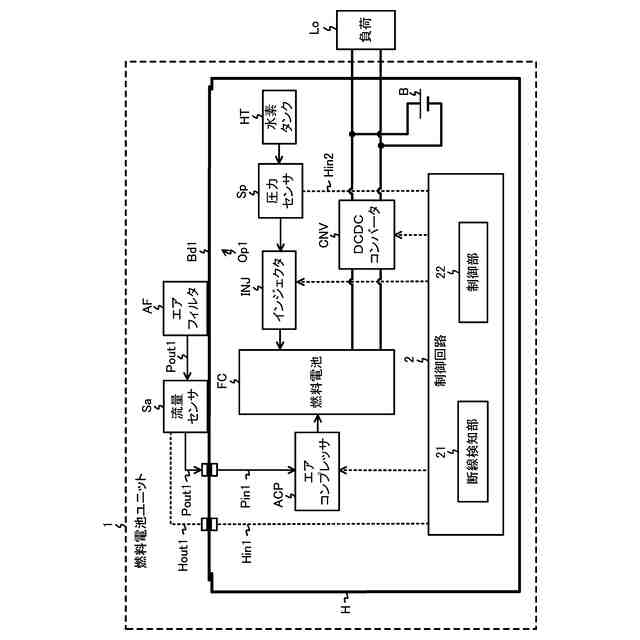

【解決手段】燃料電池ユニット1が収容される筐体Hと、筐体Hの第1開口部Op1を覆う第1板部Bd1と、筐体Hの外面側において第1板部上Bd1に設けられる第1補機と、第1補機から第1電線を介して送られる信号に基づいて燃料電池FCの発電を制御する制御部22と、第1電線の断線を検知する断線検知部21とを備えて燃料電池ユニット1を構成し、第1板部Bd1が筐体Hから取り外されると、第1電線が断線し、制御部22は、断線検知部21により断線が検知されると、燃料電池FCの発電を禁止する。
【選択図】図1

特許請求の範囲【請求項１】
主機としての燃料電池を備える燃料電池ユニットであって、
前記燃料電池ユニットが収容される筐体と、
前記筐体の第１開口部を覆う第１板部と、
前記筐体の外面側において前記第１板部上に設けられる第１補機と、
前記第１補機から第１電線を介して送られる信号に基づいて前記燃料電池の発電を制御する制御部と、
前記第１電線の断線を検知する断線検知部と、
を備え、
前記第１板部が前記筐体から取り外されると、前記第１電線が断線し、
前記制御部は、前記断線検知部により断線が検知されると、前記燃料電池の発電を禁止する
燃料電池ユニット。
続きを表示（約 790 文字）【請求項２】
請求項１に記載の燃料電池ユニットであって、
前記筐体の第２開口部を覆う第２板部と、
前記筐体の外面側において前記第２板部上に設けられる第２補機と、
を備え、
前記制御部は、前記第１補機から前記第１電線を介して送られる信号及び前記第２補機から第２電線を介して送られる信号に基づいて前記燃料電池の発電を制御し、
前記第２板部が前記筐体から外されると、前記第２電線が断線し、
前記断線検知部は、前記第１電線の断線及び前記第２電線の断線の少なくとも一方を検知する
燃料電池ユニット。
【請求項３】
請求項１に記載の燃料電池ユニットであって、
前記第１板部は、前記筐体の上面の開口部を覆う天板である
燃料電池ユニット。
【請求項４】
請求項１に記載の燃料電池ユニットであって、
１枚ずつ順番に前記筐体から取り外し可能な複数の前記第１板部を備え、
前記第１補機は、複数の前記第１板部のうち、最初に取り外すことが可能な前記第１板部上に設けられている
燃料電池ユニット。
【請求項５】
請求項１に記載の燃料電池ユニットであって、
１枚ずつ順番に前記筐体から取り外し可能な複数の前記第１板部を備え、
前記第１補機は、複数の前記第１板部のうち、最後から２番目以前に取り外すことが可能な前記第１板部上に設けられている
燃料電池ユニット。
【請求項６】
請求項１に記載の燃料電池ユニットであって、
前記第１補機は、前記燃料電池に供給される空気の流量を検出する流量センサである
燃料電池ユニット。
【請求項７】
請求項１に記載の燃料電池ユニットが搭載される産業車両。

発明の詳細な説明【技術分野】
【０００１】
本発明は、燃料電池ユニットに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
燃料電池ユニットとして、燃料電池ユニットのメンテナンス時、燃料電池ユニットの筐体の開口部を覆う天板が取り外されると、天板に取り付けられたスイッチの状態が切り替わることで燃料電池の発電を制御する制御部への電力供給が停止し、燃料電池の発電が禁止されるものがある。関連する技術として、特許文献１がある。
【０００３】
しかしながら、上記燃料電池ユニットでは、燃料電池の発電に関係しないスイッチを追加する必要があるため、そのスイッチを追加する分、ハーネスの取り回しや部品のレイアウトが煩雑化するおそれがある。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－００８１５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の一側面に係る目的は、燃料電池ユニットのメンテナンス時に燃料電池の発電を禁止させつつ、ハーネスの取り回しや部品のレイアウトの煩雑化を抑制することである。
【課題を解決するための手段】
【０００６】
本発明に係る一つの形態である燃料電池ユニットは、主機としての燃料電池を備える燃料電池ユニットであって、前記燃料電池ユニットが収容される筐体と、前記筐体の第１開口部を覆う第１板部と、前記筐体の外面側において前記第１板部上に設けられる第１補機と、前記第１補機から第１電線を介して送られる信号に基づいて前記燃料電池の発電を制御する制御部と、前記第１電線の断線を検知する断線検知部とを備える。前記第１板部は、前記筐体から取り外されると、前記第１電線が断線し、前記制御部は、前記断線検知部により断線が検知されると、前記燃料電池の発電を禁止する。
【０００７】

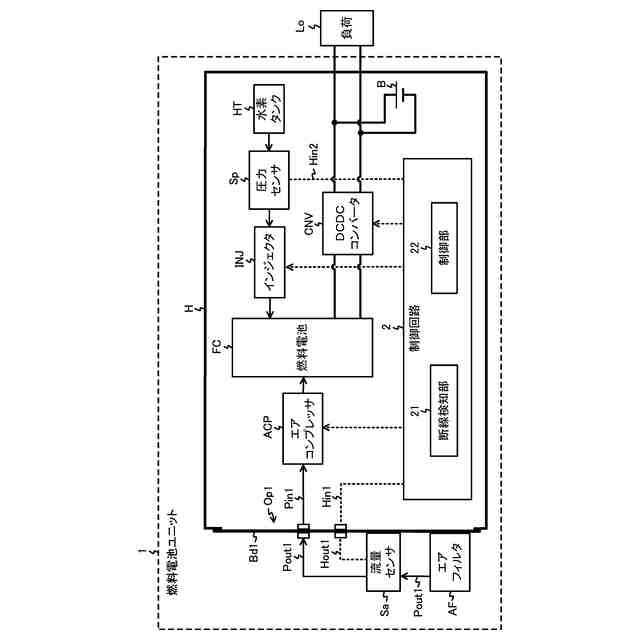

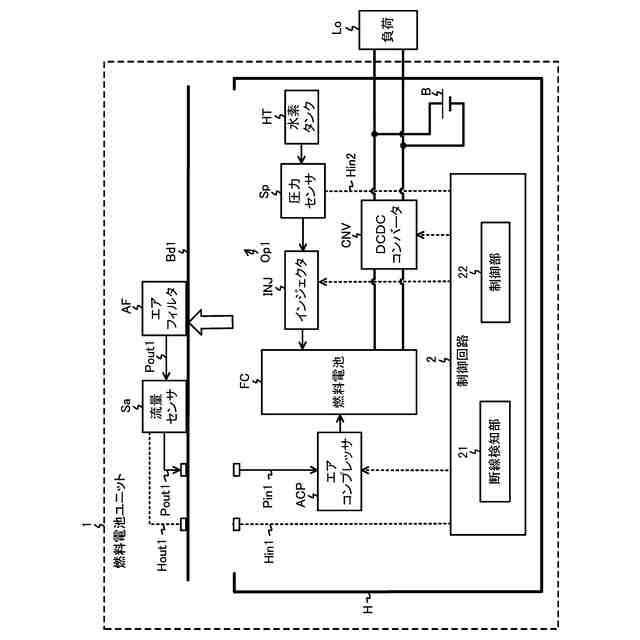

これにより、燃料電池ユニットのメンテナンス時に第１板部が筐体から外されると、断線検知部により断線が検知されるため、燃料電池の発電を禁止させることができる。また、燃料電池ユニットに元々備える第１補機を用いて第１板部が筐体から取り外されたか否かを判断することができ、燃料電池ユニットのメンテナンス時に燃料電池の発電を禁止させるための新たに部品を設ける必要がないため、ハーネスの取り回しや部品のレイアウトの煩雑化を抑制することができる。
【０００８】

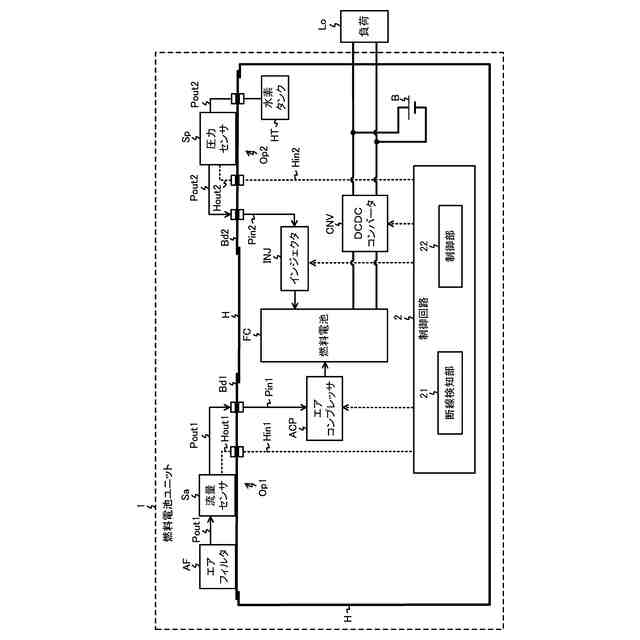

また、上記燃料電池ユニットは、前記筐体の第２開口部を覆う第２板部と、前記筐体の外面側において前記第２板部上に設けられる第２補機とを備え、前記制御部は、前記第１補機から前記第１電路を介して送られる信号及び前記第２補機から第２電線を介して送られる信号に基づいて前記燃料電池の発電を制御し、前記第２板部が前記筐体から外されると、前記第２電線が断線し、前記断線検知部は、前記第１電路の断線及び前記第２電路の断線の少なくとも一方を検知するように構成してもよい。
【０００９】
また、前記第１板部を前記筐体の上面の開口部を覆う天板により構成してもよい。
【００１０】

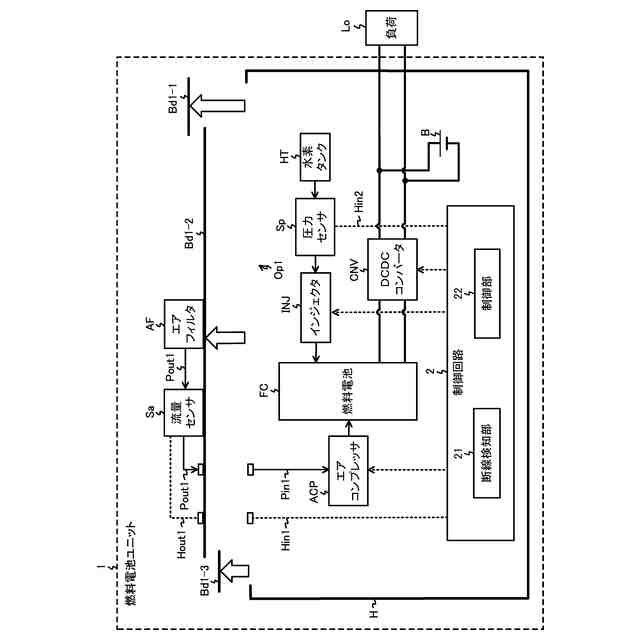

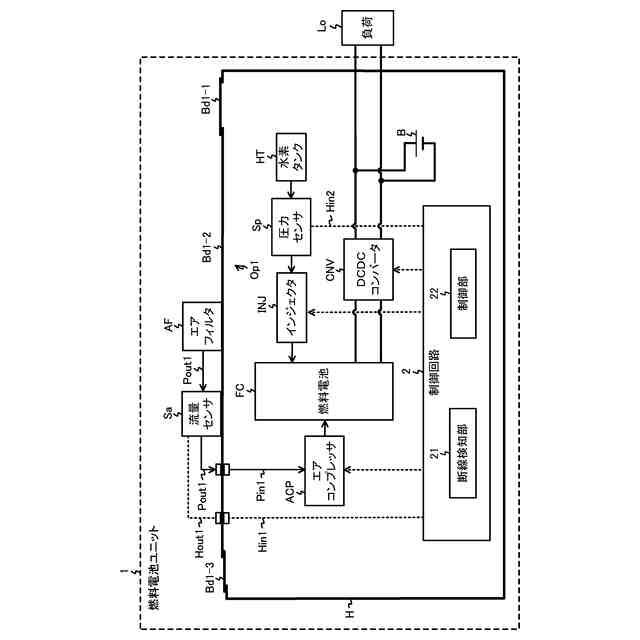

また、上記燃料電池ユニットは、１枚ずつ順番に前記筐体から取り外し可能な複数の前記第１板部を備え、前記第１補機は、複数の前記第１板部のうち、最初に取り外すことが可能な前記第１板部上に設けられていてもよい。
（【００１１】以降は省略されています）
