公開番号2025107192
公報種別公開特許公報(A)
公開日2025-07-17
出願番号2025070401,2024095054
出願日2025-04-22,2017-10-19
発明の名称半導体装置
出願人株式会社半導体エネルギー研究所
代理人
主分類G06F 3/041 20060101AFI20250710BHJP(計算;計数)
要約【課題】タッチセンサの検知時間を短くすることでタッチ検知の応答性を向上させる。

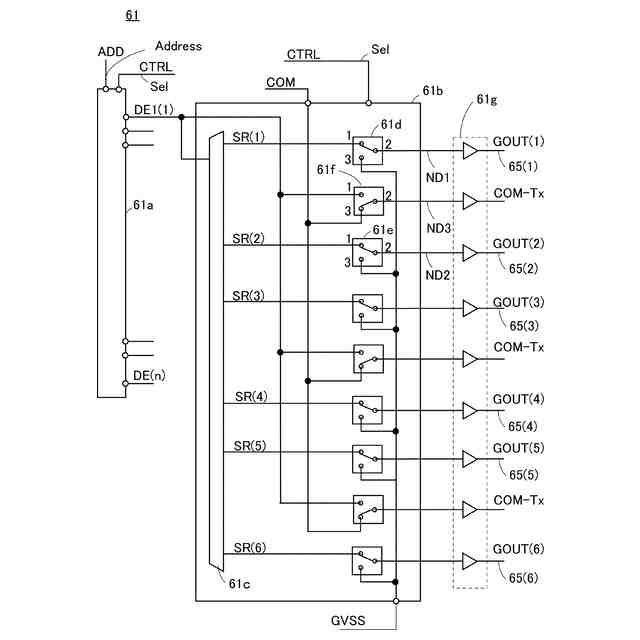

【解決手段】ゲートドライバと、複数のタッチセンサと、複数のタッチ用配線を有する表
示装置であって、ゲートドライバは、複数のタッチ用配線に、同じタイミングで走査信号
を与える機能を有し、異なる位置のタッチセンサが、複数のタッチの有無を同じタイミン
グで検知することで応答性を向上させる表示装置。また、ゲートドライバは、表示の更新
を行う走査信号と、タッチセンサが検知に用いる走査信号を制御する機能を有した表示装
置。

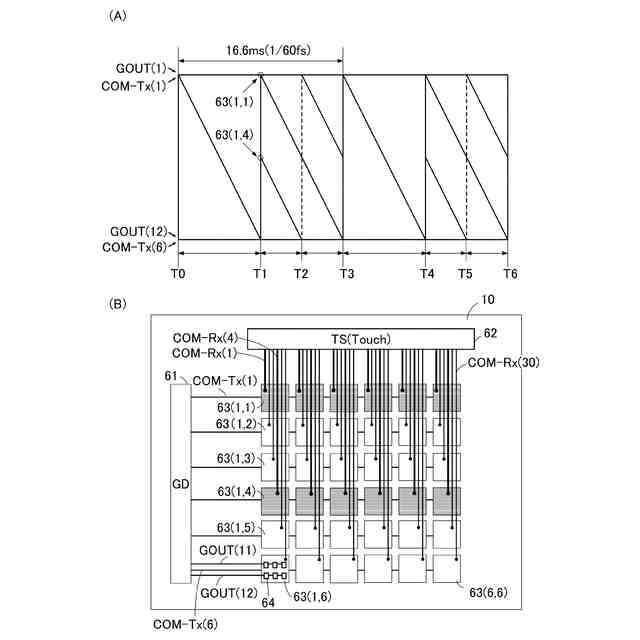

【選択図】図1
特許請求の範囲【請求項１】

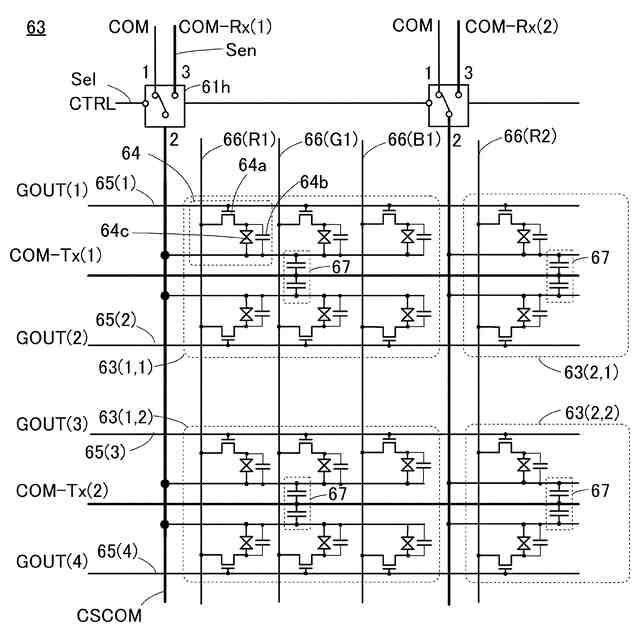

第１のスイッチと、第２のスイッチと、第１の容量素子と、第２の容量素子と、を有し、
前記第１のスイッチは、第１の信号線と電気的に接続され、
前記第１のスイッチの第１の端子は、コモン線と電気的に接続され、
前記第１のスイッチの第２の端子は、第１の配線と電気的に接続され、
前記第１のスイッチの第３の端子は、第１のタッチ用配線と電気的に接続され、
前記第２のスイッチは、前記第１の信号線と電気的に接続され、
前記第２のスイッチの第１の端子は、前記コモン線と電気的に接続され、
前記第２のスイッチの第２の端子は、第２の配線と電気的に接続され、
前記第２のスイッチの第３の端子は、第２のタッチ用配線と電気的に接続され、
前記第１の容量素子の第１の電極は、前記第１の配線と電気的に接続され、
前記第１の容量素子の第２の電極は、第３のタッチ用配線と電気的に接続され、
前記第２の容量素子の第１の電極は、前記第２の配線と電気的に接続され、
前記第２の容量素子の第２の電極は、前記第３のタッチ用配線と電気的に接続されている半導体装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、タッチセンサ、表示装置、表示モジュール、及び電子機器に関する
。
続きを表示（約 1,400 文字）【０００２】
なお、本発明の一態様は、上記の技術分野に限定されない。本明細書等で開示する発明
の一態様の技術分野は、物、方法、又は、製造方法に関する。又は、本発明は、プロセス
、マシン、マニュファクチャ、又は、組成物（コンポジション・オブ・マター）に関する
。特に、本発明の一態様は、半導体装置、表示装置、発光装置、蓄電装置、記憶装置、タ
ッチパネル、それらの駆動方法、又はそれらの製造方法に関する。
【０００３】
なお、本明細書等において、半導体装置は、半導体特性を利用することで機能しうる素
子、回路、又は装置等を指す。一例としては、トランジスタ、ダイオード等の半導体素子
は半導体装置である。また別の一例としては、半導体素子を有する回路は、半導体装置で
ある。また別の一例としては、半導体素子を有する回路を備えた装置は、半導体装置であ
る。
【背景技術】
【０００４】
スマートフォン、タブレット、電子ブック等のモバイル機器が普及している。電子機器
には、小型化、薄型化、軽量化、可撓性、もしくは操作性を求められている。また、電子
機器は、屋外環境や室内環境など利用する環境の明るさに適した表示をすることが求めら
れている。さらに、スマートフォン、タブレット、電子ブックなどで、タッチ入力による
操作性の向上が求められている。
【０００５】
例えば、特許文献１では自然光や室内照明光など、十分な明るさの外光がある環境では
反射光を利用した表示を行い、十分な明るさを得られない環境では透光素子を利用した表
示を行うことで、低電力化を実現する表示装置が提案されている。
【０００６】
例えば、特許文献２では、モバイル機器の消費電力を削減するために、デコーダ回路に
より特定の領域の表示を選択的に更新することが開示されている。
【０００７】
例えば、特許文献３では、１つの画素に、液晶素子を制御する画素回路と、発光素子を
制御する画素回路とが設けられている、ハイブリッド（複合型）表示装置が開示されてい
る。
【先行技術文献】
【特許文献】
【０００８】
特開２０１１－１５４３５７号公報
特開２０１１－０８５９１８号公報
国際公開第２００７／０４１１５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
電子機器において、タッチ入力による操作性を向上させるためには、タッチ検知周波数
を上げることで対応することができる。しかしながら、タッチ検知周波数を上げると、表
示装置の駆動信号などがノイズとなり、タッチの検知精度が低下してしまう、という課題
がある。
【００１０】
電子機器には、小型化、薄型化、軽量化、可撓性、もしくは操作性を求められている。
操作性の向上のためには、タッチセンサを有した表示装置が求められ、小型化、薄型化、
軽量化においては部品数の削減が求められている。また、可撓性を得るためには、表示装
置の厚さを薄くすることが求められている。
（【００１１】以降は省略されています）
