公開番号2025104124
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023221991
出願日2023-12-27
発明の名称管接合装置及び管接合方法
出願人株式会社クボタ
代理人個人,個人
主分類F16L 21/00 20060101AFI20250702BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】管の挿し口を、前記管と接合される被接合管の受口に接合するための管接合装置において、軽量且つコンパクトな構成を実現する。

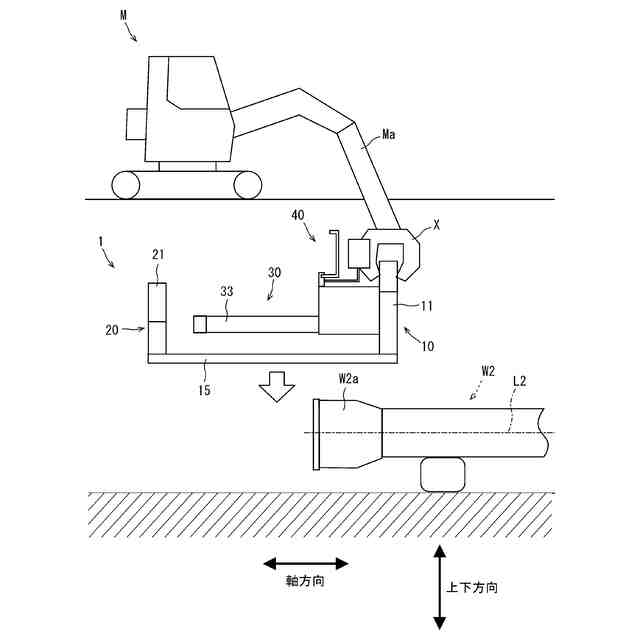

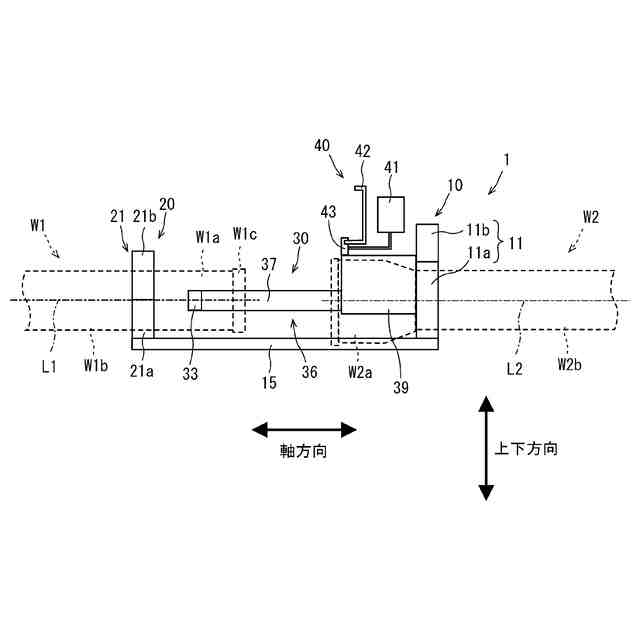

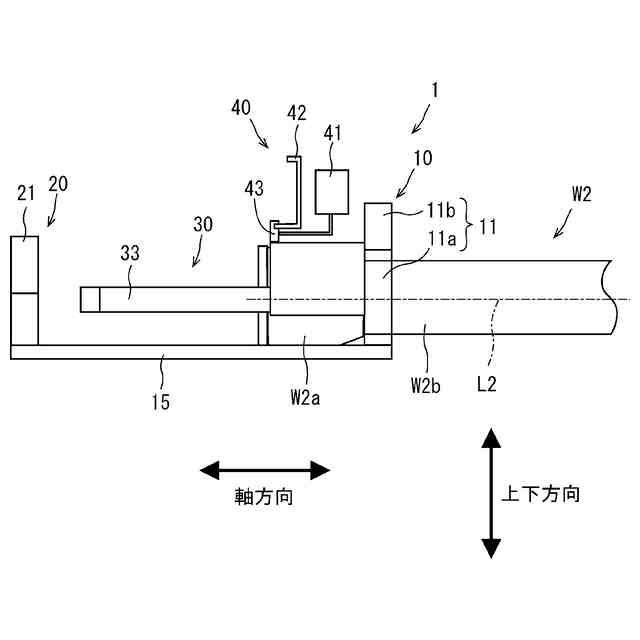

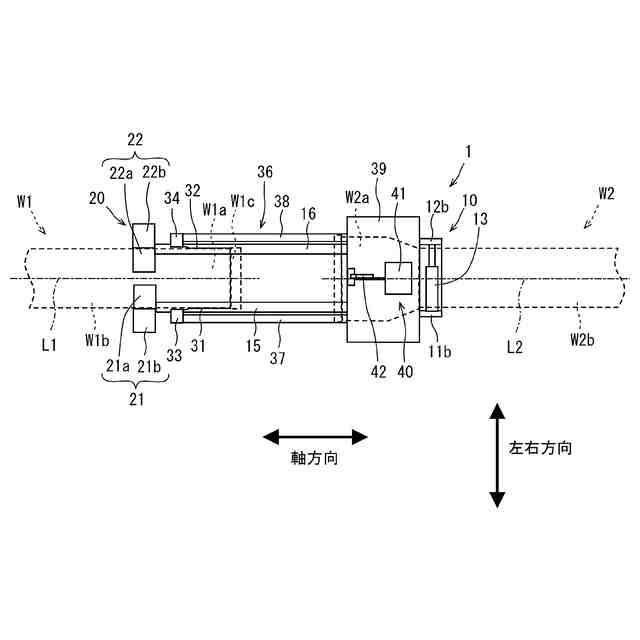

【解決手段】管接合装置1は、管W1の挿し口W1aを、管W1と接合される被接合管W2の受口W2aに接合する。管接合装置1は、被接合管W2の受口W2a側に取り付けられる被接合管取付部10と、管W1の挿し口W1a側を把持する管把持部31,32と、管W1の挿し口W1aと被接合管W2の受口W2aとを軸方向に接合するように、被接合管取付部10及び管把持部31,32の少なくとも一方を前記軸方向に移動させる移動部36と、を有する。
【選択図】図2
特許請求の範囲【請求項１】
挿し口と受口を有する管の前記挿し口を、前記管と接合される被接合管の受口に接合するための管接合装置であって、
前記被接合管の受口側に取り付けられる被接合管取付部と、
前記管の挿し口側を把持する管把持部と、
前記管の挿し口と前記被接合管の受口とを軸方向に接合するように、前記被接合管取付部及び前記管把持部の少なくとも一方を前記軸方向に移動させる移動部と、
を有する、
管接合装置。
続きを表示（約 1,500 文字）【請求項２】
請求項１に記載の管接合装置において、

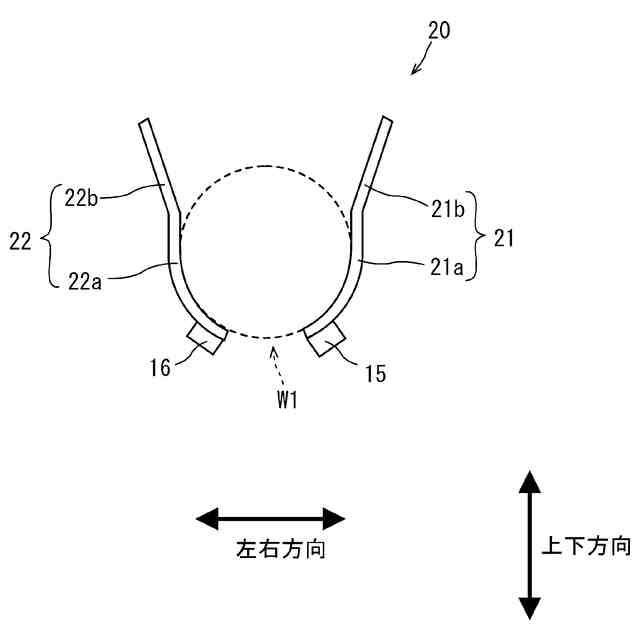

前記被接合管取付部と連結されていて、前記管の挿し口と前記被接合管の受口とが接合可能なように前記管の挿し口の軸線を前記被接合管の受口の軸線に対して位置調整した状態で前記管の挿し口側を保持する管保持部をさらに有する、
管接合装置。
【請求項３】
請求項２に記載の管接合装置において、

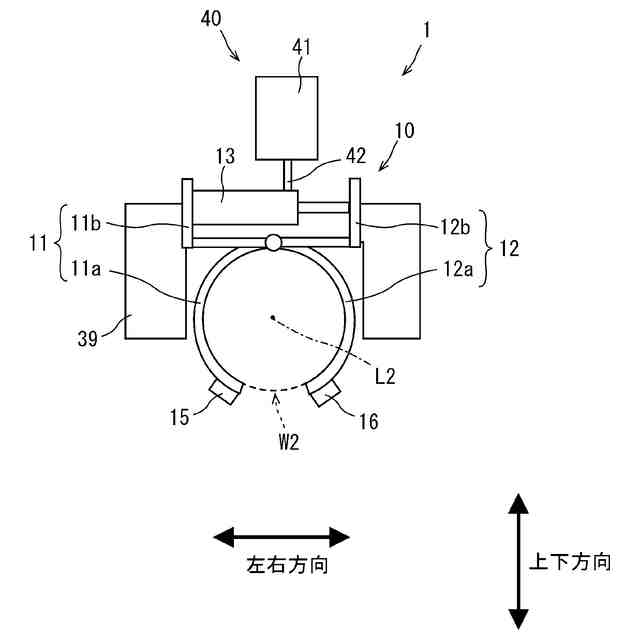

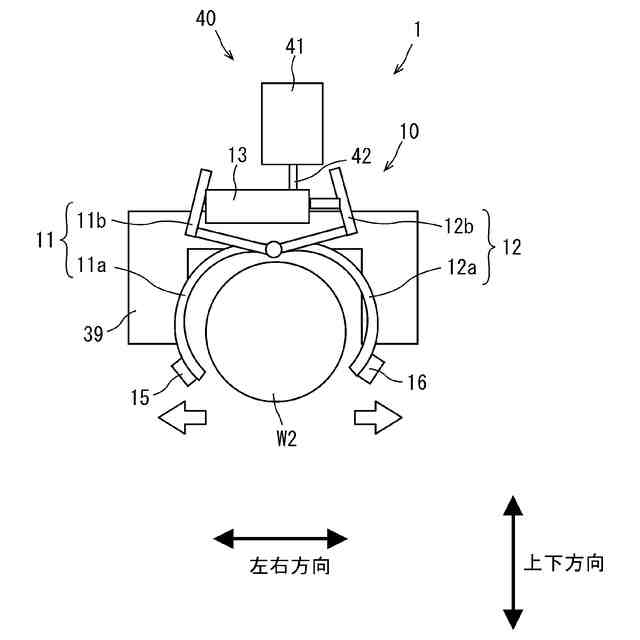

前記被接合管取付部は、前記被接合管を挟み込む一対の取付部材を有し、
前記管保持部は、前記管を挟み込む一対の保持部材を有し、
前記一対の取付部材の一方は、前記一対の保持部材の一方に連結されていて、
前記一対の取付部材の他方は、前記一対の保持部材の他方に連結されていて、
前記一対の取付部材及び前記一対の保持部材は、前記被接合管及び前記管を挟み込んだ閉状態と、前記被接合管及び前記管に対して離れた開状態とに切り替え可能に構成されている、
管接合装置。
【請求項４】
請求項１に記載の管接合装置において、
前記移動部は、前記管把持部を、前記被接合管取付部に対して前記軸方向に引き寄せるように移動させる、
管接合装置。
【請求項５】
請求項４に記載の管接合装置において、
前記管把持部は、
前記管の挿し口先端に位置する挿し口突部の突出高さと同等またはそれよりも小さい厚みを有し、前記管の挿し口側の外周面に密着するとともに、前記挿し口突部に係合する、
管接合装置。
【請求項６】
請求項１に記載の管接合装置において、
前記被接合管の受口の内周面上に取り付けられているシール部材の内周面に滑剤を供給する滑剤供給部をさらに有する、
管接合装置。
【請求項７】

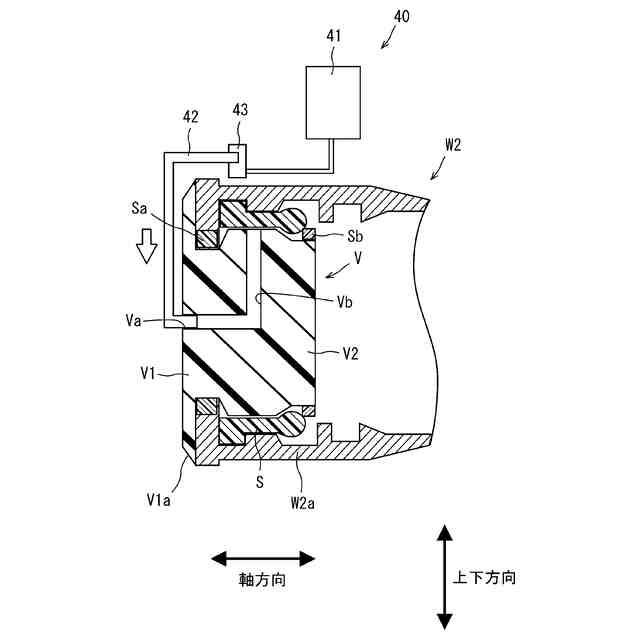

請求項６に記載の管接合装置において、
前記滑剤供給部は、
滑剤が貯留されている貯留部と、
先端部が前記被接合管の受口の開口を覆う受口カバーに形成された滑剤供給用の穴部内に挿入可能で、且つ、前記貯留部から前記穴部内に滑剤を供給可能な供給管部と、
を有する、
管接合装置。
【請求項８】
請求項７に記載の管接合装置において、
前記滑剤供給部は、
前記供給管部を、その基端部を中心として回転可能に支持する支持部材をさらに有し、
前記供給管部は、前記先端部が前記受口カバーの前記穴部内に挿入された状態で、前記基端部を中心として回転することにより、前記被接合管の受口から前記受口カバーを取り外し可能に構成されている、
管接合装置。
【請求項９】
請求項１に記載の管接合装置において、
前記被接合管の受口から前記受口の開口を覆う受口カバーを取り外す受口カバー除去部をさらに有する、
管接合装置。
【請求項１０】

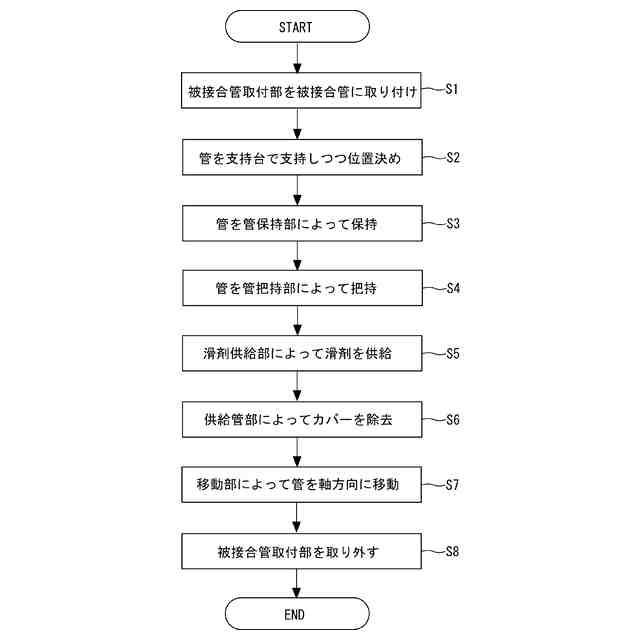

管の挿し口を、前記管と接合される被接合管の受口に接合する管接合方法であって、
被接合管取付部を前記被接合管の受口側に取り付ける被接合管取り付け工程と、
管把持部によって前記管の挿し口側を把持する管把持工程と、
移動部によって、前記管の挿し口と前記被接合管の受口とを軸方向に接合するように、前記被接合管取付部及び前記管把持部の少なくとも一方を前記軸方向に移動させる移動工程と、
を有する、
管接合方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、管の挿し口を、前記管と接合される被接合管の受口に接合するための管接合装置及び管接合方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
挿し口及び受口を有するダクタイル鋳鉄管（水道管の一例）の敷設工事などにおいて、地中の溝内に配置された被接合管に対して、管を接合する管接合作業が行われている。この管接合作業では、作業者は、まず、前記被接合管と接合される前記管を、前記溝内に吊り下ろす必要がある。その後、作業者は、前記溝内で、前記管と前記被接合管とを芯合わせして、前記管の挿し口を前記被接合管の受口に挿入にし、前記挿し口と前記受口とを接合する必要がある。
【０００３】
このような従来の管接合作業では、作業者は、前記溝内で前記被接合管に対する前記管の位置を確認しながら、前記管を前記溝内に吊り下ろす必要がある。また、作業者は、前記溝内で、前記管と前記被接合管との芯合わせを手作業で行う必要がある。
【０００４】
このように、従来の管接合作業は、作業者の作業負担が大きく且つ狭い溝内で作業を行う必要があるため、作業性があまり良くなかった。
【０００５】
これに対し、例えば特許文献１には、管を把持する把持部と、前記把持部に対して、前記把持部によって把持される前記管の挿し口の軸方向に位置し、前記管と接合される被接合管の受口側の外周面に接触する被接合管接触部とを有する作業機械の管接合用アタッチメントが開示されている。この管接合用アタッチメントを用いることにより、前記管を把持して、前記管の挿し口を前記被接合管の受口に挿入することができる。前記管接合用アタッチメントは、前記作業機械のアームに取り付けられる。
【先行技術文献】
【特許文献】
【０００６】
特開２０２３－６２３２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ところで、前記特許文献１に開示されている管接合用アタッチメントは、管を把持した状態で前記管の挿し口を被接合管の受口に挿入する。そのため、前記管接合用アタッチメントは、複雑な構成を有しており、大型で且つ重量も大きい。よって、前記管を把持する前記管接合用アタッチメントが取り付けられる作業機械も、大型化する。したがって、狭い工事現場等では、管接合作業に前記管接合用アタッチメントを用いることができない可能性がある。
【０００８】
これに対し、作業者が溝内で作業を行うことなく管同士を接合可能で且つ狭い工事現場等でも使用可能である軽量且つコンパクトな管接合装置が求められている。
【０００９】
本発明の目的は、管の挿し口を、前記管と接合される被接合管の受口に接合するための管接合装置において、軽量且つコンパクトな構成を実現することにある。
【課題を解決するための手段】
【００１０】
本発明の一実施形態に係る管接合装置は、管の挿し口を、前記管と接合される被接合管の受口に接合するための管接合装置である。この管接合装置は、前記被接合管の受口側に取り付けられる被接合管取付部と、前記管の挿し口側を把持する管把持部と、前記管の挿し口と前記被接合管の受口とを軸方向に接合するように、前記被接合管取付部及び前記管把持部の少なくとも一方を前記軸方向に移動させる移動部と、を有する（第１の構成）。
（【００１１】以降は省略されています）
