公開番号2025103498
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023220927
出願日2023-12-27
発明の名称シート検査装置
出願人オムロン株式会社
代理人弁理士法人秀和特許事務所
主分類G01N 21/892 20060101AFI20250702BHJP(測定;試験)
要約【課題】フィッシュアイの形状やシートの厚み等に対するロバスト性が高くフィッシュアイと異物を判別する。
【解決手段】第1LED光源と該第1LED光源から出射された光を拡散させる拡散部材とを含む第1光源と、第2LED光源から光を直接出射させる第2光源と、前記第1光源と前記第2光源とによって照射された際に、シート状の被検査物の検査対象領域から入射する光により前記被検査物の画像を撮像する撮像手段と、を備え、前記撮像手段によって撮像された前記画像に基づいて前記被検査物を検査するシート検査装置であって、複数の前記第1光源を、前記検査対象領域を挟んで配置し、前記第2光源を、該第2光源から出射され前記検査対象領域を透過した光が前記撮像手段に直接入射する位置に配置した。

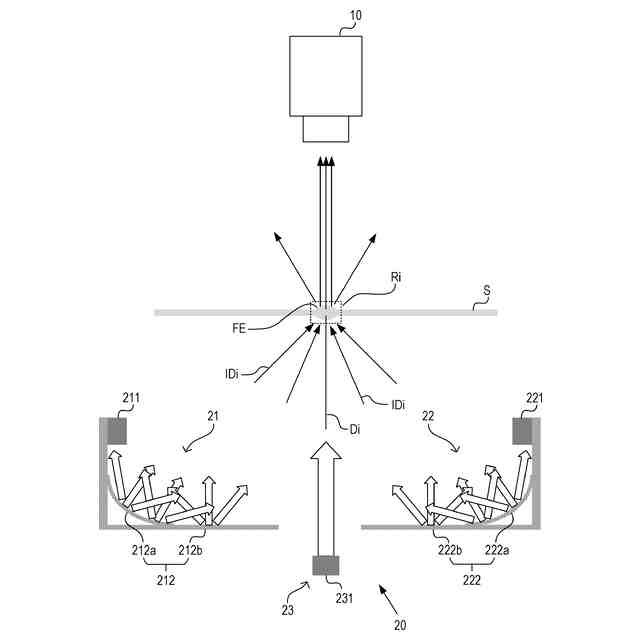

【選択図】図1

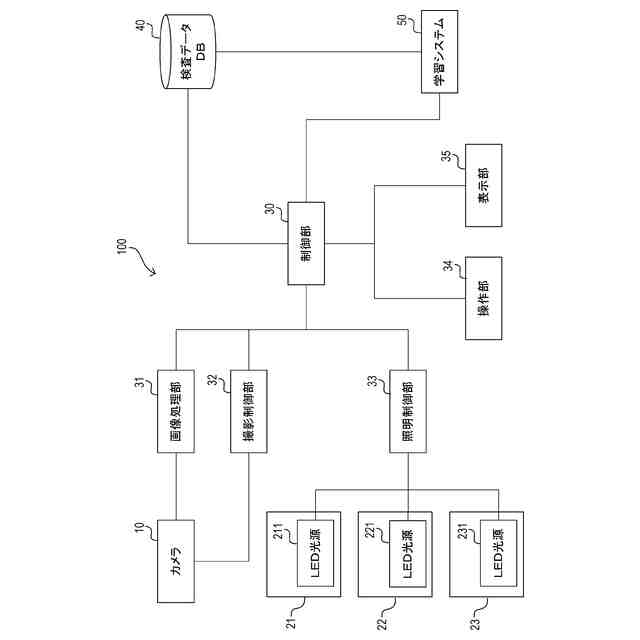

特許請求の範囲【請求項１】
第１ＬＥＤ光源と該第１ＬＥＤ光源から出射された光を拡散させる拡散部材とを含む第１光源と、
第２ＬＥＤ光源から光を出射させる第２光源と、
前記第１光源と前記第２光源とによって照射された際に、シート状の被検査物の検査対象領域から入射する光により前記被検査物の画像を撮像する撮像手段と、
を備え、前記撮像手段によって撮像された前記画像に基づいて前記被検査物を検査するシート検査装置であって、
複数の前記第１光源を、前記検査対象領域を挟んで配置し、
前記第２光源を、該第２光源から出射され前記検査対象領域を透過した光が前記撮像手段に直接入射する位置に配置したことを特徴とするシート検査装置。
続きを表示（約 360 文字）【請求項２】
前記拡散部材は、前記第１ＬＥＤ光源から出射された前記光を拡散反射させる反射面を有することを特徴とする請求項１に記載のシート検査装置。
【請求項３】
前記拡散部材は、前記第１ＬＥＤ光源から出射された前記光を導光して拡散させる導光拡散部を有することを特徴とする請求項１に記載のシート検査装置。
【請求項４】
前記第１ＬＥＤ光源及び前記第２ＬＥＤ光源は、白色光を出射する白色ＬＥＤ光源であることを特徴とする請求項１乃至３のいずれか１項に記載のシート検査装置。
【請求項５】
前記第１ＬＥＤ光源は、白色光を出射する白色ＬＥＤ光源であり、前記第２ＬＥＤ光源は、青色光を出射する青色ＬＥＤ光源であることを特徴とする請求項１乃至３のいずれか１項に記載のシート検査装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シート検査装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
シートを製造又は加工するための生産ラインでは、シートにおけるフィッシュアイ、異物等の欠陥を検出する検査装置が提案されている。
【０００３】
このような検査装置として、例えば、特許文献１等に記載のように、フィッシュアイと異物を識別して検出し得る検査装置が提案されている。しかしながら、面光源を用いる等の複雑な構成で、スリット板の配置調整によっては識別が困難で再現性に乏しいロバスト性が低い装置となっていた。
【先行技術文献】
【特許文献】
【０００４】
特開２０１０－２８６３５０号公報
特開２０１７－１３４００４号公報
特開２００３－２４０７２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、上記のような問題に鑑みてなされたものであり、フィッシュアイの形状やシートの厚み等に対するロバスト性が高くフィッシュアイと異物を判別できる技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記の課題を解決するための本発明は、
第１ＬＥＤ光源と該第１ＬＥＤ光源から出射された光を拡散させる拡散部材とを含む第１光源と、
第２ＬＥＤ光源から光を出射させる第２光源と、
前記第１光源と前記第２光源とによって照射された際に、シート状の被検査物の検査対象領域から入射する光により前記被検査物の画像を撮像する撮像手段と、
を備え、前記撮像手段によって撮像された前記画像に基づいて前記被検査物を検査するシート検査装置であって、
複数の前記第１光源を、前記検査対象領域を挟んで配置し、
前記第２光源を、該第２光源から出射され前記検査対象領域を透過した光が前記撮像手段に直接入射する位置に配置したことを特徴とする。
【０００７】

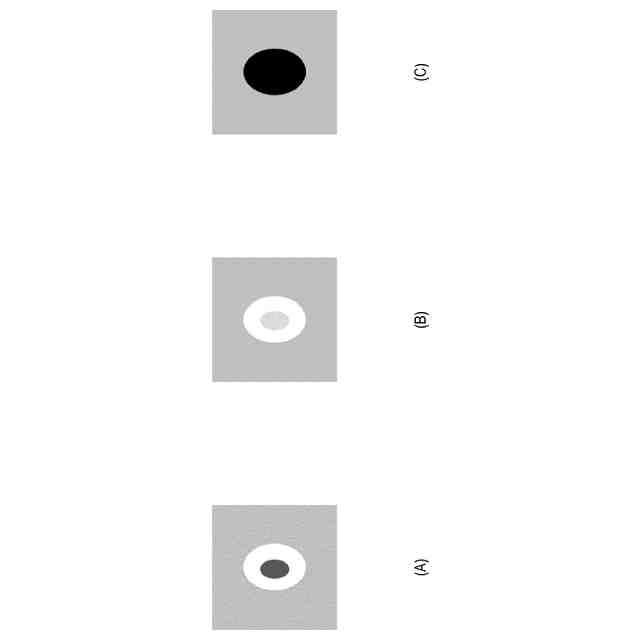

これによれば、拡散部材によって第１ＬＥＤ光源から入射し拡散された光によって種々の第１ＬＥＤ光源から出射された光が種々の角度から検査対象領域に入射し、また、第２ＬＥＤ光源から出射された光が直接検査対象領域に入射し、これらの光によって照射された検査対象領域から撮像手段に入射した光によって撮像された画像に基づいて検査を行うことにより、フィッシュアイの形状やシート状の被検査物の厚み等に対するロバスト性が高くフィッシュアイと異物を安定して判別することができる。本発明によれば、このようなシート検査装置を、第１ＬＥＤ光源及び拡散部材と、第２ＬＥＤ光源という簡単な構成によって、簡単な構成によって、安価に提供することができる。また、第１ＬＥＤ光源及び拡散部材と、第２ＬＥＤ光源と組み合わせてシート検査装置を構成するので、第１ＬＥＤ光源及び拡散部材と、第２ＬＥＤ光源との配置の自由度が高い。
【０００８】
また、本発明において、
前記拡散部材は、前記第１ＬＥＤ光源から出射された前記光を拡散反射させる反射面を有するようにしてもよい。
【０００９】
これによれば、第１ＬＥＤ光源から出射された光の拡散状態を、反射面の形状により、調整することができる。
【００１０】
また、本発明において、

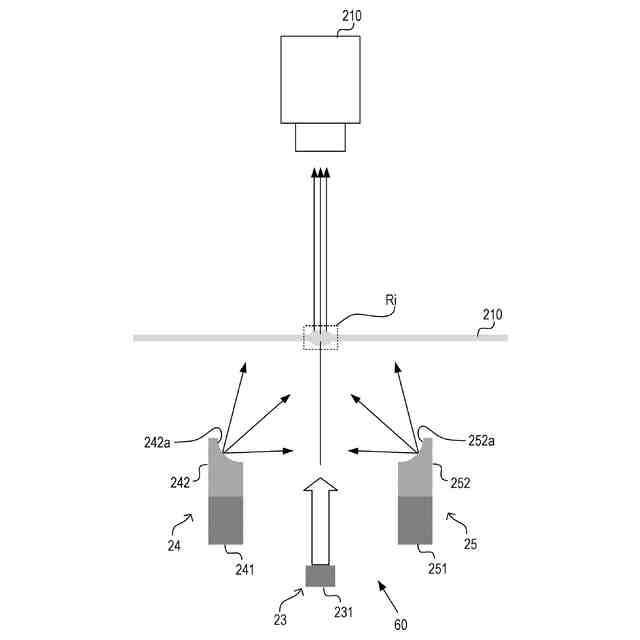

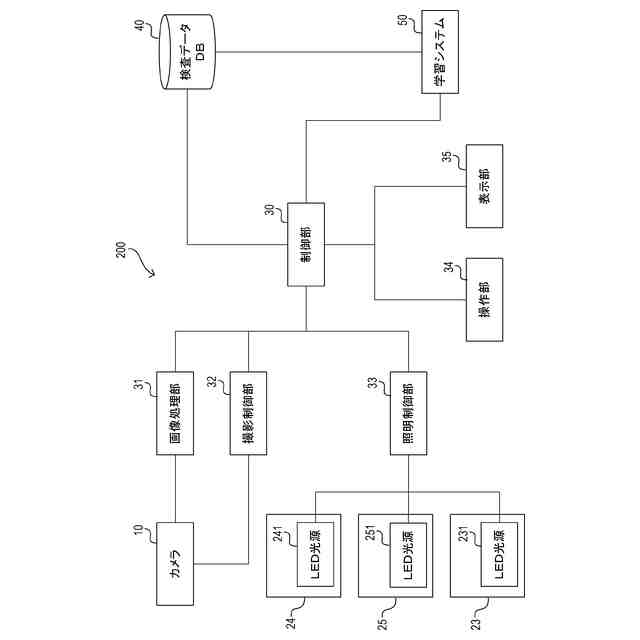

前記拡散部材は、前記第１ＬＥＤ光源から出射された前記光を導光して拡散させる導光拡散部を有するようにしてもよい。
（【００１１】以降は省略されています）
