公開番号2025135832
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024033834
出願日2024-03-06
発明の名称対象物の外観の目視検査を支援する装置、方法およびプログラム
出願人オムロン株式会社,株式会社デンソー
代理人弁理士法人深見特許事務所
主分類G01N 21/84 20060101AFI20250911BHJP(測定;試験)
要約【課題】目視検査の結果の入力に要する時間を短縮できる装置を提供する。
【解決手段】装置は、対象物を撮影することにより得られる画像の一部分を切り取った複数の部分画像を表示するためのユーザインターフェイス画面を出力する出力部を備える。ユーザインターフェイス画面は、複数の部分画像が割り付けられると共に並べて配置される、複数のページを含む。装置は、さらに、ユーザインターフェイス画面を介して目視検査の結果の入力を受け付ける受付部を備える。受付部は、複数の部分画像の各々および複数の部分画像の全体の少なくとも一方に対して外観の良否の入力を受け付け可能であるとともに、複数のページの各々に対して外観の良否の入力を受け付け可能である。
【選択図】図1
特許請求の範囲【請求項１】

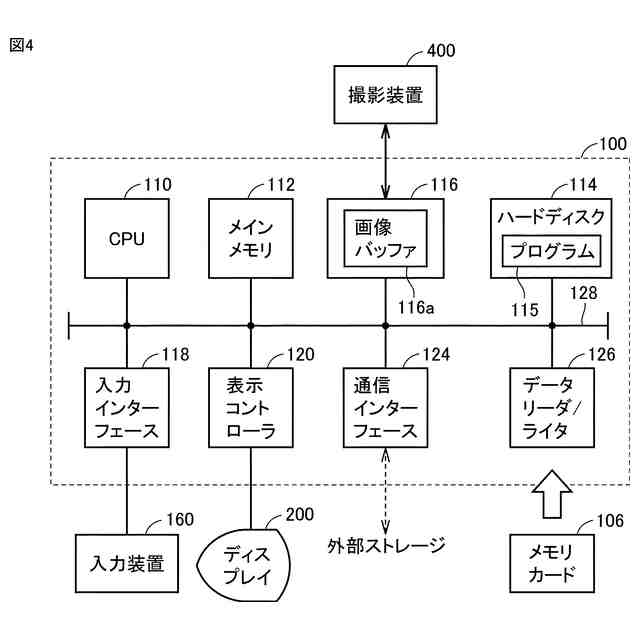

対象物の外観の目視検査を支援する装置であって、
前記対象物を撮影することにより得られる画像の一部分を切り取った複数の部分画像を表示するためのユーザインターフェイス画面を出力する出力部を備え、
前記ユーザインターフェイス画面は、前記複数の部分画像が割り付けられると共に並べて配置される、複数のページを含み、
前記装置は、さらに、
前記ユーザインターフェイス画面を介して前記目視検査の結果の入力を受け付ける受付部を備え、

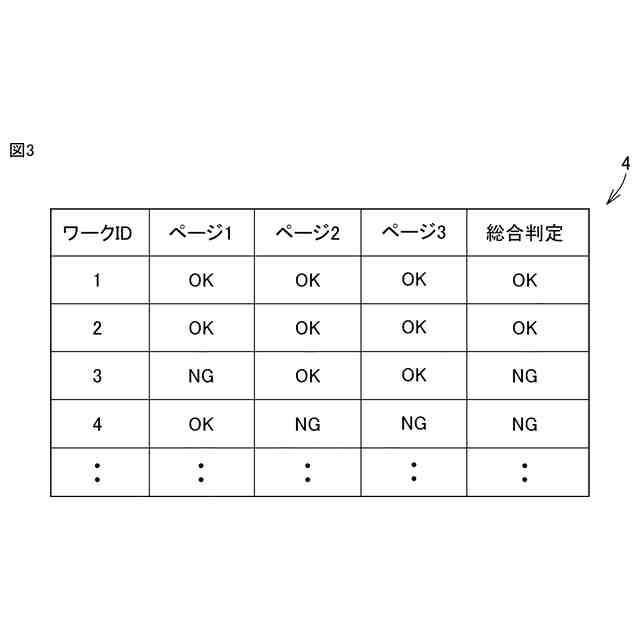

前記受付部は、前記複数の部分画像の各々および前記複数の部分画像の全体の少なくとも一方に対して前記外観の良否の入力を受け付け可能であるとともに、前記複数のページの各々に対して前記外観の良否の入力を受け付け可能である、装置。
続きを表示（約 1,500 文字）【請求項２】
前記出力部は、ユーザ指示に応じて、前記複数の部分画像の各々に対して前記外観の不良の種別を入力するための複数の操作ボタンを割り付ける第１モードと、前記複数のページの各々に対して前記複数の操作ボタンを割り付ける第２モードとを切り替える、請求項１に記載の装置。
【請求項３】
前記受付部は、前記外観が不良である場合に不良の種別の入力を受け付け可能である、請求項１に記載の装置。
【請求項４】
前記出力部は、

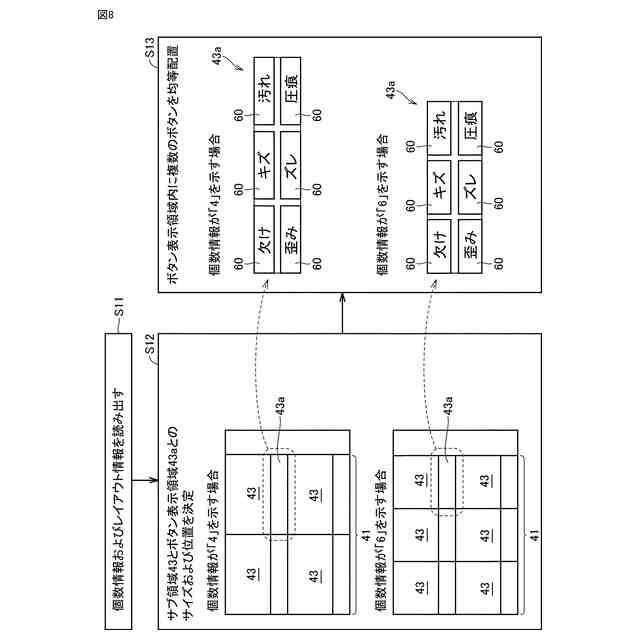

ユーザ指示に応じて、前記複数のページの各々に割り付け可能な部分画像の最大数、および、前記複数の操作ボタンのレイアウトを定義するレイアウト情報を設定し、
前記第１モードが選択されたことに応じて、前記最大数に基づいて、前記複数の部分画像の各々に対して割り付けられる前記複数の操作ボタンが表示されるボタン表示領域のサイズおよび位置を決定し、
前記レイアウト情報を満たすように、前記ボタン表示領域内において前記複数の操作ボタンを均等に配置する、請求項２に記載の装置。
【請求項５】
前記受付部は、
前記不良の種別の入力を受け付ける場合、前記複数の部分画像のうち不良箇所の写る対象画像において、前記不良箇所の位置の入力を受け付け、

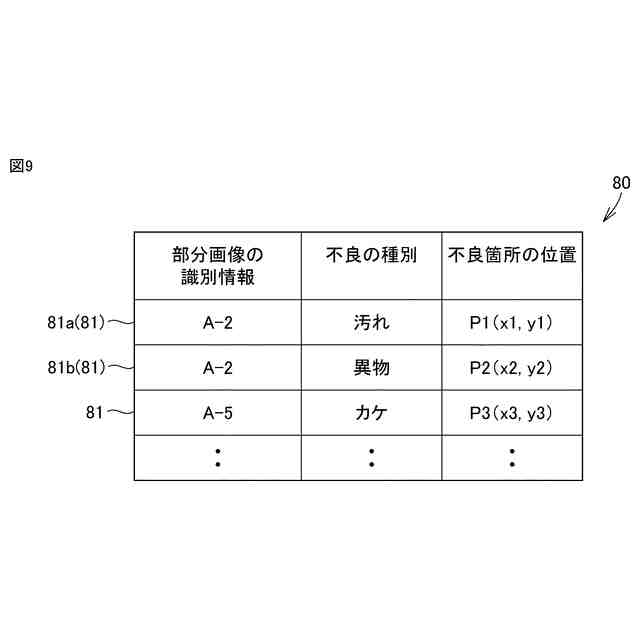

前記不良箇所ごとに、前記不良の種別と入力された位置とを示す不良データセットを登録し、
登録済の１以上の不良データセットのうちのいずれかを削除する指示を受け付けた後、削除対象の種別の入力を受け付け、
前記１以上の不良データセットの中から、前記削除対象の種別と同じ種別を示す１以上の削除候補の不良データセットを抽出し、
前記対象画像において、削除対象の不良箇所の位置の指定を受け付け、
前記１以上の削除候補の不良データセットのうち、前記削除対象の不良箇所の位置に最も近い位置を示す不良データセットを削除する、請求項２または３に記載の装置。
【請求項６】
対象物の外観の目視検査を支援する方法であって、
プロセッサが、前記対象物を撮影することにより得られる画像の一部分を切り取った複数の部分画像を表示するためのユーザインターフェイス画面を出力することを備え、前記ユーザインターフェイス画面は、前記複数の部分画像が割り付けられると共に並べて配置される、複数のページを含み、前記方法は、さらに、
前記プロセッサが、前記ユーザインターフェイス画面を介して前記目視検査の結果の入力を受け付けることを備え、
前記受け付けることは、前記複数の部分画像の各々および前記複数の部分画像の全体の少なくとも一方に対して前記外観の良否の入力を受け付けることと、前記複数のページの各々に対して前記外観の良否の入力を受け付けることとを含む、方法。
【請求項７】
対象物の外観の目視検査を支援する方法をコンピュータに実行させるプログラムであって、
前記方法は、
前記対象物を撮影することにより得られる画像の一部分を切り取った複数の部分画像を表示するためのユーザインターフェイス画面を出力することを含み、前記ユーザインターフェイス画面は、前記複数の部分画像が割り付けられると共に並べて配置される、複数のページを含み、前記方法は、さらに、
前記ユーザインターフェイス画面を介して前記目視検査の結果の入力を受け付けることを備え、
前記受け付けることは、前記複数の部分画像の各々および前記複数の部分画像の全体の少なくとも一方に対して前記外観の良否の入力を受け付けることと、前記複数のページの各々に対して前記外観の良否の入力を受け付けることとを含む、プログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、対象物の外観の目視検査を支援する装置、方法およびプログラムに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、対象物の外観の目視検査を支援する装置が知られている。例えば、特開２００９－２１０５１９号公報（特許文献１）は、撮像手段により撮像された複数の部品の画像と各部品に対応した良品画像とそれぞれペアにして一画面にまとめて表示する目視検査支援装置を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－２１０５１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示の目視検査支援装置は、複数の部品の画像の各々について、部品の良否の入力を受け付ける。そのため、ユーザは、対象物の目視検査の結果の入力に時間を要する。
【０００５】
本開示は、このような実情を鑑みてなされたものであり、その目的は、目視検査の結果の入力に要する時間を短縮できる装置、方法およびプログラムを提供することである。
【課題を解決するための手段】
【０００６】
本開示の一側面に係る装置は、対象物の外観の目視検査を支援する。装置は、対象物を撮影することにより得られる画像の一部分を切り取った複数の部分画像を表示するためのユーザインターフェイス画面を出力する出力部を備える。ユーザインターフェイス画面は、複数の部分画像が割り付けられると共に並べて配置される、複数のページを含む。装置は、さらに、ユーザインターフェイス画面を介して目視検査の結果の入力を受け付ける受付部を備える。受付部は、複数の部分画像の各々および複数の部分画像の全体の少なくとも一方に対して外観の良否の入力を受け付け可能であるとともに、複数のページの各々に対して外観の良否の入力を受け付け可能である。
【０００７】
この開示によれば、ユーザは、目視検査に要する時間の制約に応じて外観の良否の入力方法を適宜使い分けることにより、目視検査の結果の入力に要する時間を短縮できる。
【０００８】

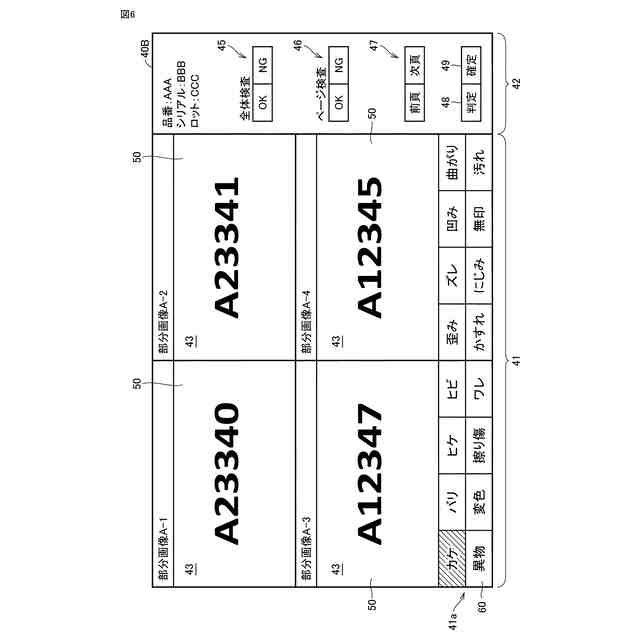

上述の開示において、出力部は、ユーザ指示に応じて、複数の部分画像の各々に対して外観の不良の種別を入力するための複数の操作ボタンを割り付ける第１モードと、複数のページの各々に対して複数の操作ボタンを割り付ける第２モードとを切り替える。
【０００９】
この開示によれば、ユーザは、目視検査に要する時間の制約等を考慮して、第１モードと第２モードとを使い分けできる。例えば、ユーザは、目視検査に要する時間の短縮化を重視する場合、第２モードを選択すればよい。
【００１０】
上述の開示において、受付部は、外観が不良である場合に不良の種別の入力を受け付け可能である。
（【００１１】以降は省略されています）
