公開番号2025103437
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023220834
出願日2023-12-27
発明の名称制御回路
出願人日本電波工業株式会社
代理人弁理士法人創光国際特許事務所
主分類H04B 1/44 20060101AFI20250702BHJP(電気通信技術)
要約【課題】無線装置の送信状態と受信状態とを切り替えるのにコストを低減する。

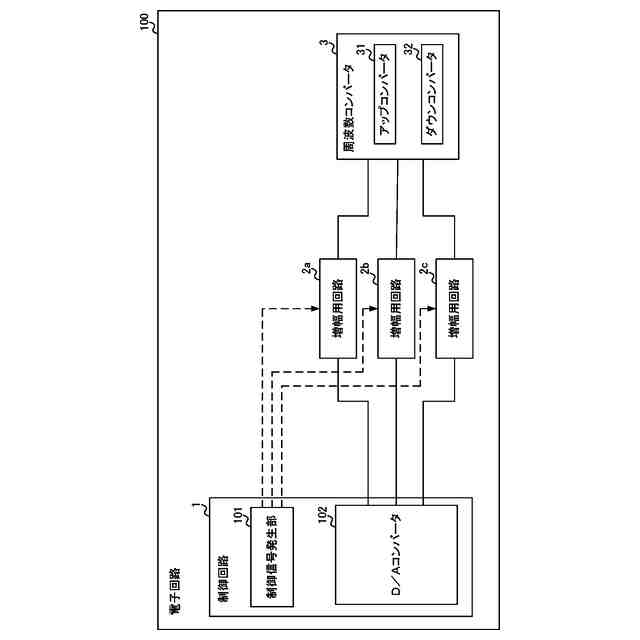

【解決手段】無線装置の送信状態と受信状態とを切り替えるための電子回路100であって、送信信号又は受信信号の周波数を変換するための周波数コンバータ3と、周波数コンバータ3を動作させるためのバイアス電圧を発生させるD/Aコンバータ102と、バイアス電圧に基づく電圧が周波数コンバータ3に供給される第1状態と、所定電圧が周波数コンバータ3に供給される第2状態とを切り替える切替スイッチと、無線装置が送信状態であるか受信状態であるかに応じて第1状態と第2状態とを切り替えるように切替スイッチを制御する制御回路1と、を備える。
【選択図】図1

特許請求の範囲【請求項１】
無線装置の送信状態と受信状態とを切り替えるための電子回路であって、
送信信号又は受信信号の周波数を変換するための周波数コンバータと、
前記周波数コンバータを動作させるためのバイアス電圧を発生させるＤ／Ａコンバータと、
前記バイアス電圧に基づく電圧が前記周波数コンバータに供給される第１状態と、
所定電圧が前記周波数コンバータに供給される第２状態とを切り替える切替スイッチと、
前記無線装置が送信状態であるか受信状態であるかに応じて前記第１状態と前記第２状態とを切り替えるように前記切替スイッチを制御する制御回路と、
を備える、電子回路。
続きを表示（約 730 文字）【請求項２】
前記切替スイッチと前記周波数コンバータとの間に設けられた増幅器と、
前記増幅器の入力段に設けられたプルアップ抵抗と、
をさらに有し、
前記制御回路は、前記第１状態において、前記バイアス電圧が入力される前記切替スイッチの第１入力端子が前記増幅器に接続され、前記第２状態において、開放された前記切替スイッチの第２入力端子が前記増幅器に接続されるように前記切替スイッチを切り替えるための制御信号を発生する、
請求項１に記載の電子回路。
【請求項３】
前記制御回路は、
前記制御信号を発生する制御信号発生部と、
前記電子回路に電源が投入されてから所定の時間にわたってリセット電圧を発生するリセット信号発生部と、
前記リセット信号発生部が前記リセット電圧を発生している状態、又は、前記制御信号発生部がオープンイネーブル電圧を発生していない状態において前記切替スイッチを前記第２状態にするための電圧を発生し、前記リセット信号発生部が前記リセット電圧を発生していない状態であり、且つ前記制御信号発生部が前記オープンイネーブル電圧を発生している状態である場合に前記制御信号が前記切替スイッチに入力されるようにする３ステートバッファと、
を有する、
請求項２に記載の電子回路。
【請求項４】
前記電子回路は、前記Ｄ／Ａコンバータの複数の出力端子に対応する複数の前記切替スイッチを有し、
前記制御信号発生部は、所定のシーケンスで複数の前記切替スイッチを制御するための複数の前記制御信号を発生するシフトレジスタを有する、
請求項３に記載の電子回路。

発明の詳細な説明【技術分野】
【０００１】
本発明は、バイアス電圧を発生させる制御回路に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
無線伝送において送信回路と、受信回路とを時分割で動作させることが提案されている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１５８１８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の発明では、送信回路又は受信回路をバイアスする回路には、高速なスイッチング動作性能が求められる。特許文献１に記載の発明では、このようなバイアス電圧の制御に対応可能な複数の出力端子を有するＤ／Ａコンバータを用意する必要があるため、コストが増大するという問題があった。
【０００５】
本発明は、上記の問題に鑑みてなされたものであり、無線装置の送信状態と受信状態とを切り替えるのに要するコストを低減することができる制御回路を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の第１の態様の電子回路は、無線装置の送信状態と受信状態とを切り替えるための電子回路であって、送信信号又は受信信号の周波数を変換するための周波数コンバータと、前記周波数コンバータを動作させるためのバイアス電圧を発生させるＤ／Ａコンバータと、前記バイアス電圧に基づく電圧が前記周波数コンバータに供給される第１状態と、所定電圧が前記周波数コンバータに供給される第２状態とを切り替える切替スイッチと、前記無線装置が送信状態であるか受信状態であるかに応じて前記第１状態と前記第２状態とを切り替えるように前記切替スイッチを制御する制御回路と、を備える。
【０００７】

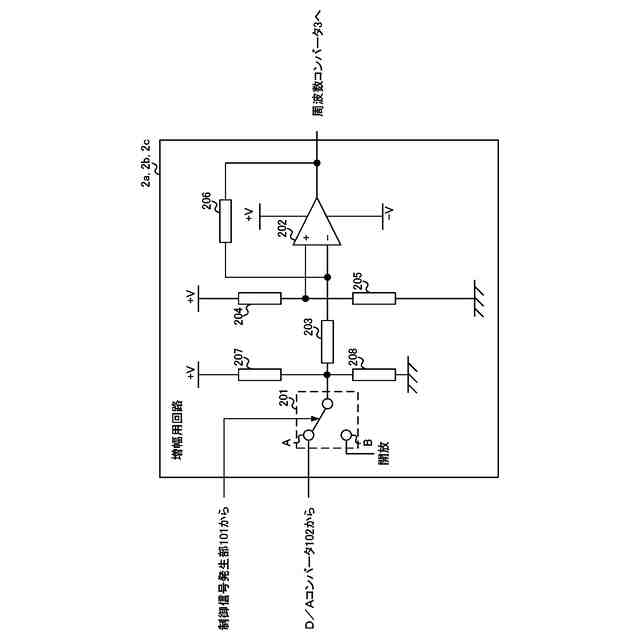

前記電子回路は、前記切替スイッチと前記周波数コンバータとの間に設けられた増幅器と、前記増幅器の入力段に設けられたプルアップ抵抗と、をさらに有し、前記制御回路は、前記第１状態において、前記バイアス電圧が入力される前記切替スイッチの第１入力端子が前記増幅器に接続され、前記第２状態において、開放された前記切替スイッチの第２入力端子が前記増幅器に接続されるように前記切替スイッチを切り替えるための制御信号を発生してもよい。
【０００８】

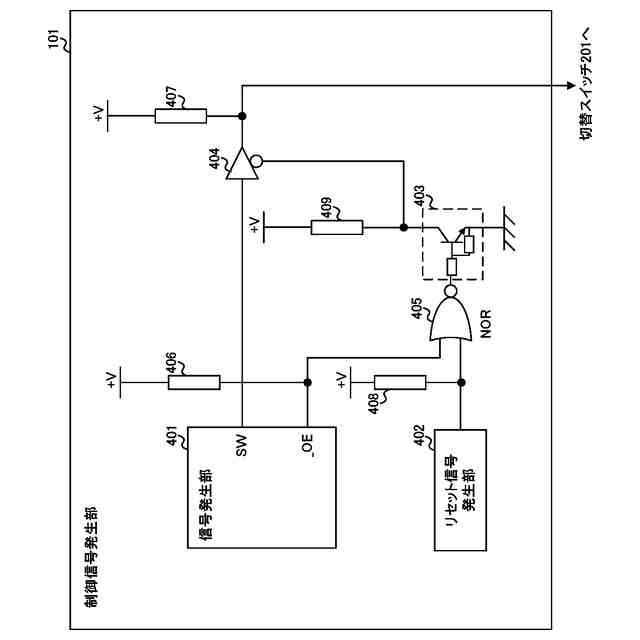

前記制御回路は、前記制御信号を発生する制御信号発生部と、前記電子回路に電源が投入されてから所定の時間にわたってリセット電圧を発生するリセット信号発生部と、前記リセット信号発生部が前記リセット電圧を発生している状態、又は、前記制御信号発生部がオープンイネーブル電圧を発生していない状態において前記切替スイッチを前記第２状態にするための電圧を発生し、前記リセット信号発生部が前記リセット電圧を発生していない状態であり、且つ前記制御信号発生部が前記オープンイネーブル電圧を発生している状態である場合に前記制御信号が前記切替スイッチに入力されるようにする３ステートバッファと、を有してもよい。
【０００９】

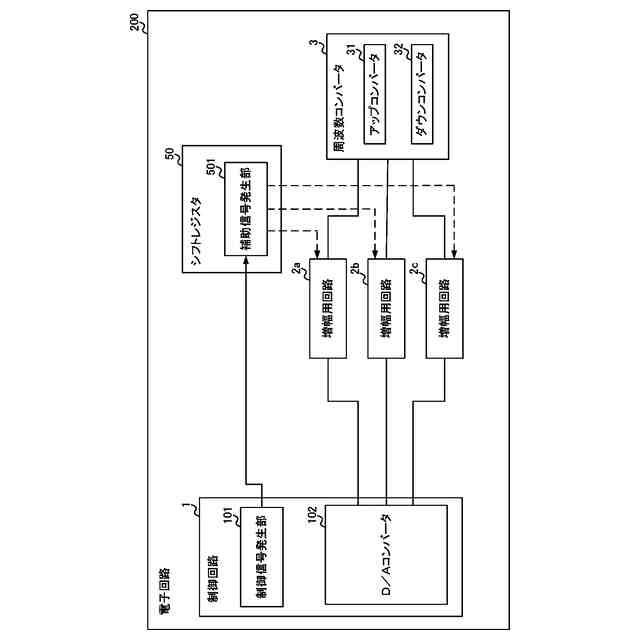

前記電子回路は、前記Ｄ／Ａコンバータの複数の出力端子に対応する複数の前記切替スイッチを有し、前記制御信号発生部は、所定のシーケンスで複数の前記切替スイッチを制御するための複数の前記制御信号を発生するシフトレジスタを有してもよい。
【発明の効果】
【００１０】
本発明によれば、無線装置の送信状態と受信状態とを切り替えるのに要するコストを低減するという効果を奏する。
【図面の簡単な説明】
（【００１１】以降は省略されています）
