公開番号2025103361
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023220710
出願日2023-12-27
発明の名称ノイズモデルの生成方法およびノイズモデルの生成装置
出願人株式会社東芝,東芝デバイス&ストレージ株式会社
代理人弁理士法人志賀国際特許事務所
主分類G06F 30/367 20200101AFI20250702BHJP(計算;計数)
要約【課題】ノイズモデルの精度を高めることができるノイズモデルの生成方法およびノイズモデルの生成装置を提供する。
【解決手段】伝達関数を算出する伝達関数算出工程と、トリガー信号と相関性の高い周波数のノイズレベル波形を取得するノイズレベル波形取得工程と、伝達関数とノイズレベル波形から集積回路のノイズモデルを生成するノイズモデル生成工程と、を有し、ノイズレベル波形取得工程は、集積回路にトリガー信号を出力させ、トリガー信号と測定点におけるノイズとを時間毎に測定する測定工程と、測定点における測定値に基づき、周波数毎にノイズの時間変化を示すノイズレベル波形を生成する変換工程と、周波数毎のノイズレベル波形とトリガー信号の時間変化との相関関係を示す相関値を算出する相関値算出工程と、相関値から相関関係が高い周波数のノイズレベル波形を取り出すフィルタリング工程と、を有する、ノイズモデルの生成方法。
【選択図】図2
特許請求の範囲【請求項１】
集積回路のノイズモデルの生成方法であって、
前記集積回路を含む電気回路を構成し前記集積回路の内部から前記電気回路上の測定点までの伝達関数を算出する伝達関数算出工程と、
前記集積回路にトリガー信号を出力させた際のノイズの実測結果からトリガー信号と相関性の高い周波数のノイズレベル波形を取得するノイズレベル波形取得工程と、
前記伝達関数算出工程で算出された前記伝達関数と、前記ノイズレベル波形取得工程で取得された前記ノイズレベル波形と、から前記集積回路のノイズモデルを生成するノイズモデル生成工程と、を有し、
前記ノイズレベル波形取得工程は、
前記集積回路にトリガー信号を出力させ、前記トリガー信号と前記測定点におけるノイズとを時間毎に測定する測定工程と、
前記測定点における測定値に基づき、周波数毎に前記ノイズの時間変化を示す前記ノイズレベル波形を生成する変換工程と、
周波数毎の前記ノイズレベル波形と前記トリガー信号の時間変化との相関関係を示す相関値を算出する相関値算出工程と、
前記相関値から前記相関関係が高い周波数の前記ノイズレベル波形を取り出すフィルタリング工程と、を有する、
ノイズモデルの生成方法。
続きを表示（約 330 文字）【請求項２】
前記変換工程は、前記測定点における前記ノイズの波形を短時間フーリエ変換する工程である、
請求項１に記載のノイズモデルの生成方法。
【請求項３】
前記フィルタリング工程は、前記相関値が閾値を超える周波数の前記ノイズレベル波形を取り出す工程である、
請求項１に記載のノイズモデルの生成方法。
【請求項４】
前記測定工程は、前記集積回路を実装する基板に接続されるストリップラインにおいて前記ノイズを測定する工程である、
請求項１に記載のノイズモデルの生成方法。
【請求項５】
請求項１～４の何れか一項に記載のノイズモデルの生成方法を実施する、
ノズルモデルの生成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、ノイズモデルの生成方法およびノイズモデルの生成装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
集積回路から発生するノイズは、他の機器への磁気妨害の原因となるばかりでなく、自身の回路動作へも悪影響を与える。集積回路のノイズの抑制を目的として、ノイズモデルの生成方法が様々提案されている（例えば、特許文献１）。近年では、ノイズモデルをこれまで以上に高精度で生成することが求められている。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－５４１８９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明が解決しようとする課題は、ノイズモデルの精度を高めることができるノイズモデルの生成方法およびノイズモデルの生成装置を提供することである。
【課題を解決するための手段】
【０００５】
実施形態のノイズモデルの生成方法は、集積回路のノイズモデルの生成方法である。ノイズモデルの生成方法は、伝達関数算出工程と、ノイズレベル波形取得工程と、ノイズモデルを生成するノイズモデル生成工程と、を持つ。伝達関数算出工程は、集積回路を含む電気回路を構成し集積回路の内部から電気回路上の測定点までの伝達関数を算出する。ノイズレベル波形取得工程は、集積回路にトリガー信号を出力させた際のノイズの実測結果からトリガー信号と相関性の高い周波数のノイズレベル波形を取得する。ノイズモデル生成工程は、伝達関数算出工程で算出された伝達関数と、ノイズレベル波形取得工程で取得されたノイズレベル波形と、から集積回路のノイズモデルを生成する。ノイズレベル波形取得工程は、測定工程と、変換工程と、相関値算出工程と、フィルタリング工程と、を持つ。測定工程は、集積回路にトリガー信号を出力させ、トリガー信号と測定点におけるノイズとを時間毎に測定する。変換工程は、測定点における測定値に基づき、周波数毎にノイズの時間変化を示すノイズレベル波形を生成する。相関値算出工程は、周波数毎のノイズレベル波形とトリガー信号の時間変化との相関関係を示す相関値を算出する。フィルタリング工程は、相関値から相関関係が高い周波数のノイズレベル波形を取り出す。
【０００６】
実施形態のノズルモデルの生成装置は、上述のノイズモデルの生成方法を実施する。
【図面の簡単な説明】
【０００７】
実施形態のノイズモデルの生成装置の概略図。

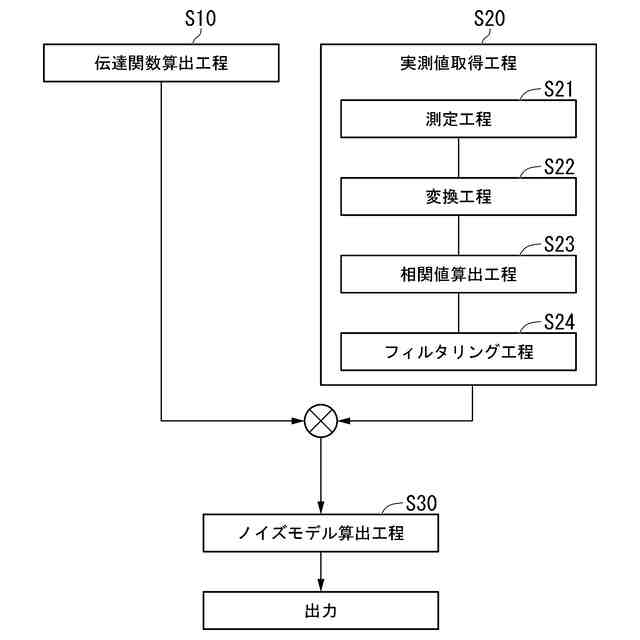

実施形態のノイズモデルの生成方法のブロック図。
伝達関数算出工程で算出される伝達関数Ｈ（ｆ）の例を示す図。
測定工程で測定されるトリガー信号電圧とノイズ電圧の時間変化を示すグラフ。
変換工程で生成されるノイズレベル波形を示すグラフ。
図５の第１周波数Ｆ１におけるノイズレベル波形を示すグラフ。
図５の第２周波数Ｆ２におけるノイズレベル波形を示すグラフ。
図５の第３周波数Ｆ３におけるノイズレベル波形を示すグラフ。
相関値算出工程において得られる実施形態のノイズレベル波形とトリガー信号との相関値Ｃｎ（ｆ）を示すグラフ。
実施形態のバンドパスフィルタＢ（ｆ）の特性図。
実施形態の抽出ノイズレベル波形Ｖｎｎ（ｆ，ｔ）を示す図。
【発明を実施するための形態】
【０００８】
以下、実施形態のノイズモデルの生成方法およびノイズモデルの生成装置を、図面を参照して説明する。
【０００９】

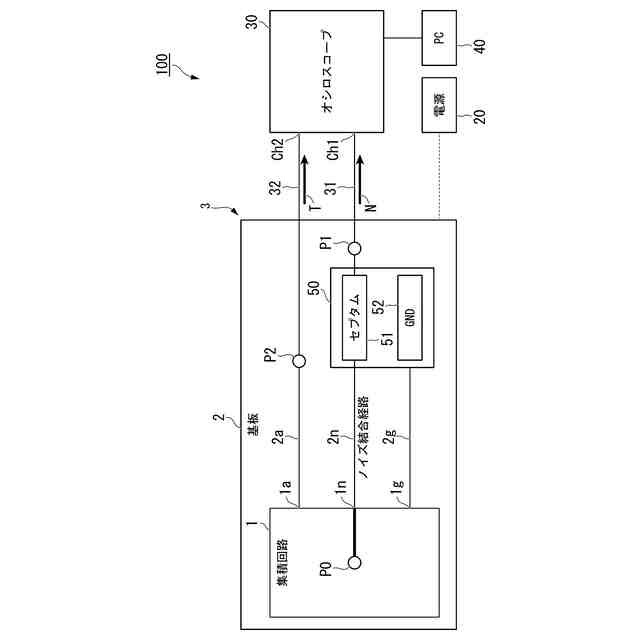

図１は、本実施形態のノイズモデルの生成装置１００（以下、単に生成装置）の概略図である。生成装置１００は、電源２０と、オシロスコープ３０と、コンピュータ４０と、ストリップライン５０と、を有する。生成装置１００には、ノイズモデルの算出対象となる集積回路１を含む電気回路３が接続される。
【００１０】
電源２０は、電気回路３の電源ライン（図示略）に接続され、電気回路３に電力を供給する。電源２０は、コンピュータ４０に接続され、コンピュータ４０に制御される。オシロスコープ３０は、電気回路３上に設けられるノイズ測定点（測定点）Ｐ１、および出力測定点Ｐ２と接続され、電気回路３のノイズＮおよびトリガー信号Ｔを測定する。コンピュータ４０は、オシロスコープ３０に接続され、オシロスコープ３０を制御するとともに、オシロスコープ３０の出力結果をもとに、集積回路内部の観測点Ｐ０におけるノイズモデルを算出する。
（【００１１】以降は省略されています）
