公開番号2025106748
公報種別公開特許公報(A)
公開日2025-07-16
出願番号2024000338
出願日2024-01-04
発明の名称コイル及び磁性部品
出願人株式会社東芝
代理人弁理士法人iX
主分類H01F 27/00 20060101AFI20250709BHJP(基本的電気素子)
要約【課題】損失を低減できるコイル及び磁性部品を提供する。
【解決手段】実施形態によれば、コイルは、導電部材及び第1磁性シートを含む。前記導電部材は、第1軸を中心として巻かれる。前記導電部材は、第1部分領域と第2部分領域とを含む。前記第1部分領域から前記第2部分領域への第1方向は、前記第1軸に沿。前記第1磁性シートは、第1シート領域を含む。前記第1シート領域は、前記第1方向において前記第1部分領域と前記第2部分領域との間に設けられる。
【選択図】図1

特許請求の範囲【請求項１】
第１軸を中心として巻かれた導電部材であって、前記導電部材は、第１部分領域と第２部分領域とを含み、前記第１部分領域から前記第２部分領域への第１方向は、前記第１軸に沿う、前記導電部材と、
前記第１方向において前記第１部分領域と前記第２部分領域との間に設けられた第１シート領域を含む第１磁性シートと、
を備えた、コイル。
続きを表示（約 1,200 文字）【請求項２】
前記導電部材は、第３部分領域と第４部分領域とをさらに含み、
前記第３部分領域は、前記第１部分領域と前記第２部分領域との間にあり、
前記第２部分領域は、前記第３部分領域と前記第４部分領域との間にあり、
前記第３部分領域から前記第４部分領域への方向は、前記第１方向に沿い、
前記第１磁性シートは、第２シート領域をさらに含み、
前記第２シート領域は、前記第３部分領域と前記第４部分領域との間に設けられた、請求項１に記載のコイル。
【請求項３】
前記第３部分領域から前記第１部分領域への方向は、前記第１方向と交差した、請求項２に記載のコイル。
【請求項４】
前記第１磁性シートは、第１端及び第１他端を含み、
前記導電部材は、前記第２部分領域と前記第３部分領域との間の第１中間領域をさらに含み、
前記第１中間領域は、前記第１端と前記第１他端との間に設けられた、請求項２に記載のコイル。
【請求項５】
前記第２シート領域から前記第１シート領域への方向は、前記第１方向に対して実質的に垂直である、請求項２～４のいずれか１つに記載のコイル。
【請求項６】
前記第３部分領域から前記第２部分領域への方向は、前記第１方向に対して傾斜した、請求項５に記載のコイル。
【請求項７】
第１磁性部材をさらに含み、
前記第１磁性部材は、前記第１軸を前記中心とする筒状であり、
前記導電部材は、前記第１軸と交差する第１平面において前記第１磁性部材の周りに巻かれ、
前記第１磁性シートは、前記第１平面において前記第１磁性部材の周りに設けられた、請求項１に記載のコイル。
【請求項８】
前記導電部材は、複数の部分領域を含み、
複数の前記第１磁性シートが設けられ、
前記部分領域及び前記第１磁性シートは、前記第１方向において、交互に設けられた、請求項１に記載のコイル。
【請求項９】
前記導電部材は、複数の部分領域を含み、
複数の前記第１磁性シートが設けられ、
前記第１方向において、前記複数の第１磁性シートの１つと、前記複数の第１磁性シートの別の１つと、の間に、前記複数の部分領域の１つと、前記複数の部分領域の別の１つと、が設けられ、
前記複数の部分領域の前記１つから、前記複数の部分領域の前記別の１つへの方向は、前記第１方向に沿う、請求項１に記載のコイル。
【請求項１０】
請求項１に記載のコイルと、
コアと、
を備え、
前記導電部材は、前記コアの周りに巻かれ、
前記第１磁性シートは、前記コアの周りに設けられた、磁性部品。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、コイル及び磁性部品に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
例えば、巻かれた導電部材を含むコイルが磁性部品などに用いられる。コイルにおいて損失の低下が望まれる。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１６／０２７８６７号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
実施形態は、損失を低減できるコイル及び磁性部品を提供する。
【課題を解決するための手段】
【０００５】
実施形態によれば、コイルは、導電部材及び第１磁性シートを含む。前記導電部材は、第１軸を中心として巻かれる。前記導電部材は、第１部分領域と第２部分領域とを含む。前記第１部分領域から前記第２部分領域への第１方向は、前記第１軸に沿う。前記第１磁性シートは、第１シート領域を含む。前記第１シート領域は、前記第１方向において前記第１部分領域と前記第２部分領域との間に設けられる。
【図面の簡単な説明】
【０００６】
図１（ａ）～図１（ｃ）は、第１実施形態に係るコイルを例示する模式図である。

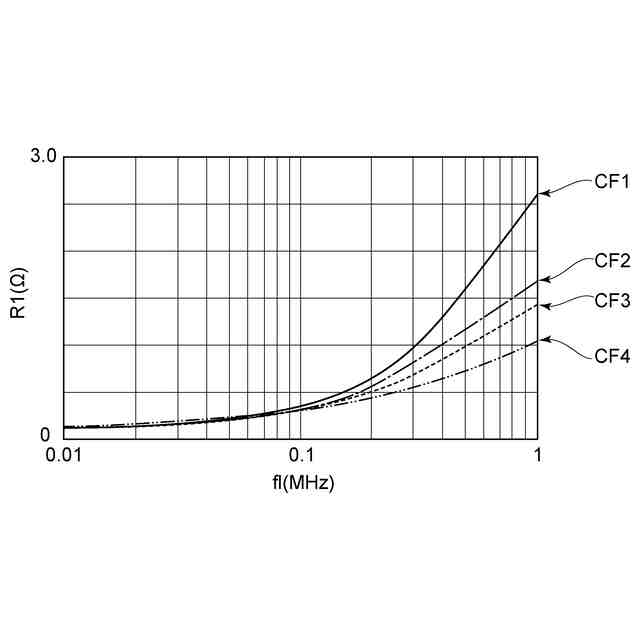

図２は、コイルの特性を例示するグラフである。
図３は、第１実施形態に係るコイルを例示する模式的断面図である。

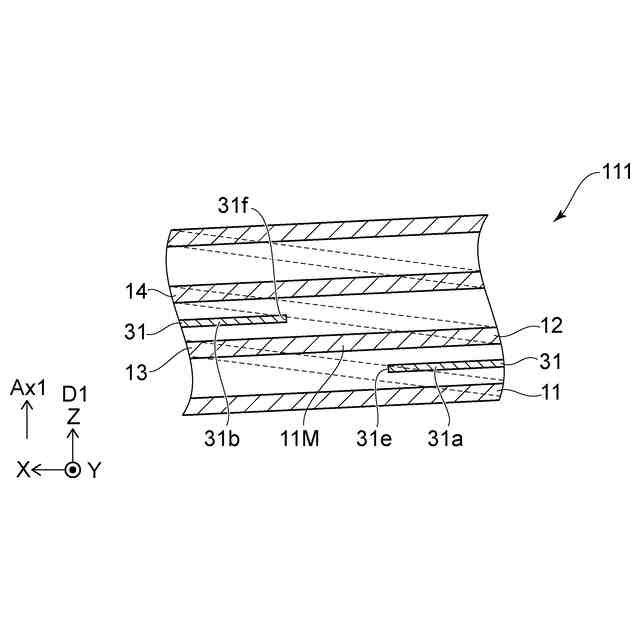

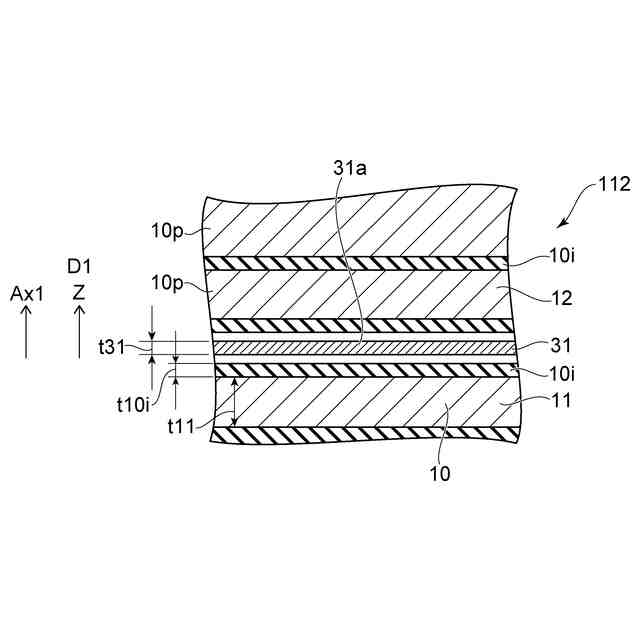

図４は、第１実施形態に係るコイルの一部を例示する模式的断面図である。

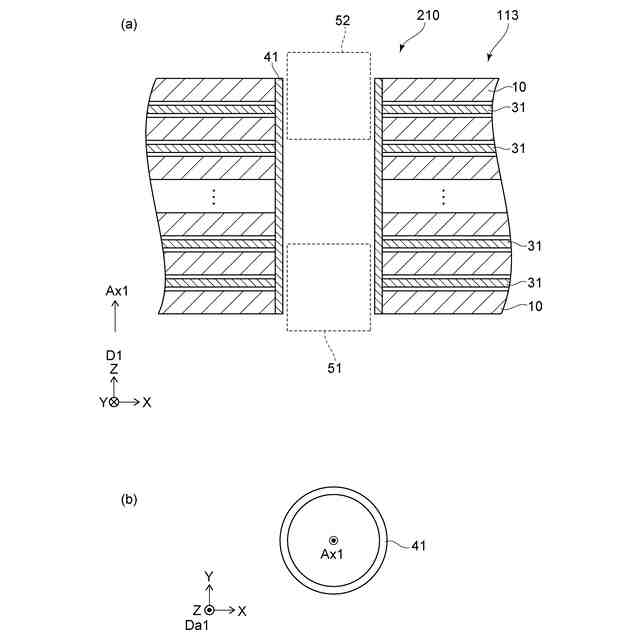

図５（ａ）及び図５（ｂ）は、第１実施形態に係るコイルを例示する模式図である。
【発明を実施するための形態】
【０００７】
以下に、本発明の各実施の形態について図面を参照しつつ説明する。
図面は模式的または概念的なものであり、各部分の厚さと幅との関係、部分間の大きさの比率などは、必ずしも現実のものと同一とは限らない。同じ部分を表す場合であっても、図面により互いの寸法や比率が異なって表される場合もある。
本願明細書と各図において、既出の図に関して前述したものと同様の要素には同一の符号を付して詳細な説明は適宜省略する。
【０００８】
（第１実施形態）

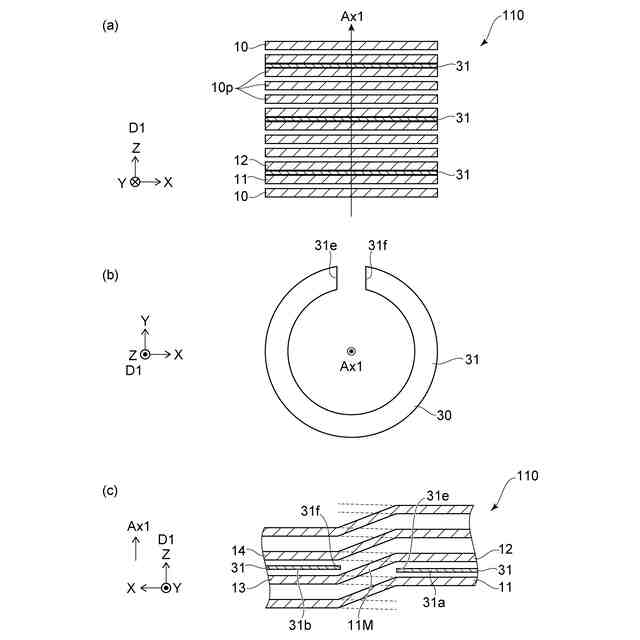

図１（ａ）～図１（ｃ）は、第１実施形態に係るコイルを例示する模式図である。
図１（ａ）は側面図である。図１（ｂ）は、コイルの一部の平面図である。図１（ｃ）は、コイルの一部を拡大して例示する断面図である。
図１（ａ）～図１（ｃ）に示すように、実施形態に係るコイル１１０は、導電部材１０及び第１磁性シート３１を含む。
【０００９】
導電部材１０は、第１軸Ａｘ１を中心として巻かれる。導電部材１０は、例えば、巻き線である。導電部材１０は、導電線、または導電層などで良い。例えば、導電部材１０は、第１軸Ａｘ１を中心として螺旋状に巻かれる。図１（ｃ）に示すように、導電部材１０は、複数の部分領域１０ｐ（例えば、第１部分領域１１及び第２部分領域１２など）を含む。これらの部分領域１０ｐは、螺旋状の導電部材１０における巻かれる位置が異なる複数の部分に対応する。第１部分領域１１から第２部分領域１２への第１方向Ｄ１は、第１軸Ａｘ１に沿う。
【００１０】
第１磁性シート３１は、第１シート領域３１ａを含む。第１シート領域３１ａは、第１方向Ｄ１において、第１部分領域１１と第２部分領域１２との間に設けられる。
（【００１１】以降は省略されています）
