TOP特許意匠商標
特許ウォッチ Twitter
10個以上の画像は省略されています。
公開番号2025102669
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2024202742
出願日2024-11-20
発明の名称炭化水素製造触媒、炭化水素製造触媒の製造方法、及び炭化水素の製造方法
出願人日本製鉄株式会社
代理人弁理士法人太陽国際特許事務所
主分類B01J 23/80 20060101AFI20250701BHJP(物理的または化学的方法または装置一般)
要約【課題】二酸化炭素転化率を高め、炭素数3~4の炭化水素の生産性も高くすることが可能となる高活性な炭化水素製造触媒、当該炭化水素製造触媒の製造方法、及び、当該炭化水素製造触媒を用いた炭化水素の製造方法の提供。
【解決手段】鉄を主成分とし、コバルトと、アルミニウム、クロム、ガリウム、及び亜鉛よりなる群から選択される少なくとも1種の助触媒Xと、ナトリウムと、を含む炭化水素製造触媒、当該炭化水素製造触媒の製造方法、及び、当該炭化水素製造触媒を用いた炭化水素の製造方法である。
【選択図】なし
特許請求の範囲【請求項1】
鉄を主成分とし、
コバルトと、
アルミニウム、クロム、ガリウム、及び亜鉛よりなる群から選択される少なくとも1種の助触媒Xと、
ナトリウムと、
を含む炭化水素製造触媒。
続きを表示(約 870 文字)【請求項2】
前記助触媒Xとして、少なくともアルミニウムを含む請求項1に記載の炭化水素製造触媒。
【請求項3】
前記鉄に対する前記ナトリウムのモル%が、0.01~0.30%である、請求項1に記載の炭化水素製造触媒。
【請求項4】
前記鉄に対する前記ナトリウムのモル%が、0.01~0.15%である、請求項1に記載の炭化水素製造触媒。
【請求項5】
前記鉄に対する前記助触媒Xのモル%が、0.1~20.0%である、請求項1に記載の炭化水素製造触媒。
【請求項6】
前記鉄に対する前記助触媒Xのモル%が、1.0~12.0%である、請求項1に記載の炭化水素製造触媒。
【請求項7】
前記鉄に対する前記コバルトのモル%が、1.0~120.0%である、請求項1に記載の炭化水素製造触媒。
【請求項8】
沈殿法により、鉄と、コバルトと、アルミニウム、クロム、ガリウム、及び亜鉛よりなる群から選択される少なくとも1種の助触媒Xとを含む触媒担体を得る第一の工程と、
含浸法により、前記触媒担体の表面にナトリウムを担持する第二の工程と、
を有する、炭化水素製造触媒の製造方法。
【請求項9】
請求項1~請求項7のいずれか1項に記載の炭化水素製造触媒を用いた炭化水素の製造方法であって、
二酸化炭素および水素を有する混合ガスを、前記炭化水素製造触媒に接触させて炭化水素を製造する、炭化水素の製造方法。
【請求項10】
請求項1~請求項7のいずれか1項に記載の炭化水素製造触媒を用いた炭化水素の製造方法であって、
二酸化炭素および水素を有する混合ガスを、前記炭化水素製造触媒に接触させる第一の工程と、
前記第一の工程で得られた炭化水素を含む混合物をゼオライトからなる分解触媒に接触させて分解する第2工程と、
を有する、炭化水素の製造方法。
(【請求項11】以降は省略されています)

発明の詳細な説明【技術分野】
【0001】
本発明は,炭化水素製造触媒、炭化水素製造触媒の製造方法、及び炭化水素の製造方法に関するものである。
続きを表示(約 2,500 文字)【背景技術】
【0002】
近年、地球温暖化等の環境問題が顕在化し、他の炭化水素燃料、石炭等と比較してH/Cが高く、地球温暖化の原因物質である二酸化炭素排出量を抑えることができ、埋蔵量も豊富な天然ガスの重要性が見直されてきており、今後ますますその需要は増加するものと予想されている。
そのような状況の中、天然ガスを合成ガスに変換した後、合成ガスからFT(フィッシャー・トロプシュ:Fischer-Tropsch)合成反応を用いて、炭化水素を製造することが各所で精力的に行われている。
【0003】
例えば、特許文献1には、「金属成分として、鉄と、ナトリウムと、亜鉛、マンガンおよび銅よりなる群から選択される少なくとも1種と、を有する化合物からなる炭化水素製造触媒」が開示されている。
【0004】
また、特許文献2には、「二酸化炭素水素付加を用いて高炭素α-オレフィンを採得する触媒であって、その特徴は、前記の触媒はFeを含むこと、アルカリ金属および他の金属の複合金属酸化物触媒として、そのうちFeそれと金属のモル比1:1~1:0.05のために、前記のアルカリ金属触媒にある質量画分は0.01%~15%として、前記のアルカリ金属はNa、KおよびRb中のものを含む一つまたは複数の、前記のその他の金属はMn、Zn、CuおよびCo中の一つまたは複数を含む。」ことが開示されている。
【先行技術文献】
【特許文献】
【0005】
特開2021-3681号公報
中国特許出願公開第109675573号明細書
【発明の開示】
【発明が解決しようとする課題】
【0006】
しかし、特許文献1~2を含め、二酸化炭素と水素からの炭化水素製造は、二酸化炭素の安定性からワンパス転化率が低いことが課題である。
特に、炭化水素製造には、一般的に触媒を使用するが、LPGとして使用される炭素数3~4の炭化水素を、高効率で製造する触媒には改善の余地がある。
【0007】
また、一般的に触媒の活性は、高ければ高いほど好ましいことは言うまでもない。これは触媒単位重量当たりの生産性が高くなることから、反応器のサイズを小型化して設備費を抑えることが可能となり、また、使用する触媒が少なくて済むことから触媒費用を抑えることが可能なためであり、触媒の高活性化は非常に重要な要素となる。
【0008】
そこで、本発明の課題では、二酸化炭素と水素を原料とする炭化水素製造において、二酸化炭素転化率を高め、炭素数3~4の炭化水素の生産性も高くすることが可能となる高活性な炭化水素製造触媒、当該炭化水素製造触媒の製造方法、及び、当該炭化水素製造触媒を用いた炭化水素の製造方法を提供することである。
【課題を解決するための手段】
【0009】
課題を解決するための手段は、次の態様を含む。
<1>
鉄を主成分とし、
コバルトと、
アルミニウム、クロム、ガリウム、及び亜鉛よりなる群から選択される少なくとも1種の助触媒Xと、
ナトリウムと、
を含む炭化水素製造触媒。
<2>
前記助触媒Xとして、少なくともアルミニウムを含む<1>に記載の炭化水素製造触媒。
<3>
前記鉄に対する前記ナトリウムのモル%が、0.01~0.30%である、<1>又は<2>に記載の炭化水素製造触媒。
<4>
前記鉄に対する前記ナトリウムのモル%が、0.01~0.15%である、<1>又は<2>に記載の炭化水素製造触媒。
<5>
前記鉄に対する前記助触媒Xのモル%が、0.1~20.0%である、<1>~<4>のいずれか1項に記載の炭化水素製造触媒。
<6>
前記鉄に対する前記助触媒Xのモル%が、1.0~12.0%である、<1>~<4>のいずれか1項に記載の炭化水素製造触媒。
<7>
前記鉄に対する前記コバルトのモル%が、1.0~120.0%である、<1>~<6>のいずれか1項に記載の炭化水素製造触媒。
<8>
沈殿法により、鉄と、コバルトと、アルミニウム、クロム、ガリウム、及び亜鉛よりなる群から選択される少なくとも1種の助触媒Xとを含む触媒担体を得る第一の工程と、
含浸法により、前記触媒担体の表面にナトリウムを担持する第二の工程と、
を有する、炭化水素製造触媒の製造方法。
<9>
<1>~<7>のいずれか1項に記載の炭化水素製造触媒を用いた炭化水素の製造方法であって、
二酸化炭素および水素を有する混合ガスを、前記炭化水素製造触媒に接触させて炭化水素を製造する、炭化水素の製造方法。
<10>
<1>~<7>のいずれか1項に記載の炭化水素製造触媒を用いた炭化水素の製造方法であって、
二酸化炭素および水素を有する混合ガスを、前記炭化水素製造触媒に接触させる第一の工程と、
前記第一の工程で得られた炭化水素を含む混合物をゼオライトからなる分解触媒に接触させて分解する第2工程と、
を有する、炭化水素の製造方法。
<11>
前記ゼオライトが、H-ZSM-5ゼオライトである、<10>に記載の炭化水素の製造方法。
【発明の効果】
【0010】
本発明によれば、二酸化炭素と水素を原料とする炭化水素製造において、二酸化炭素転化率を高め、炭素数3~4の炭化水素の生産性も高くすることが可能となる高活性な炭化水素製造触媒、当該炭化水素製造触媒の製造方法、及び、当該炭化水素製造触媒を用いた炭化水素の製造方法を提供できる。
【発明を実施するための形態】

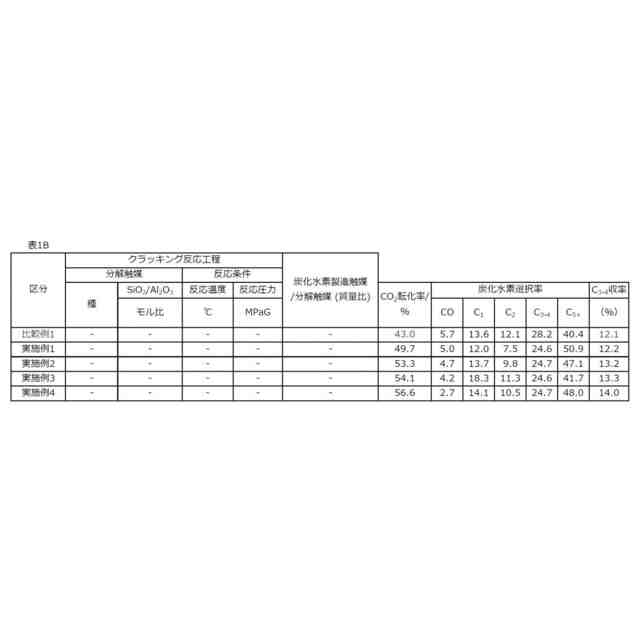

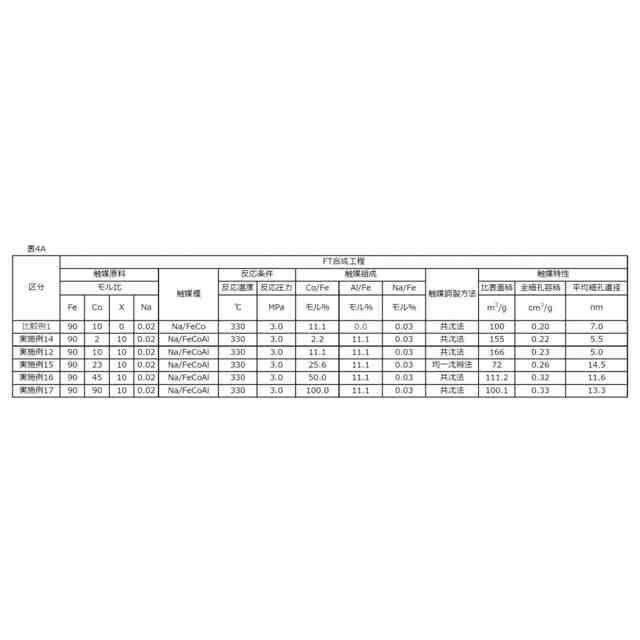

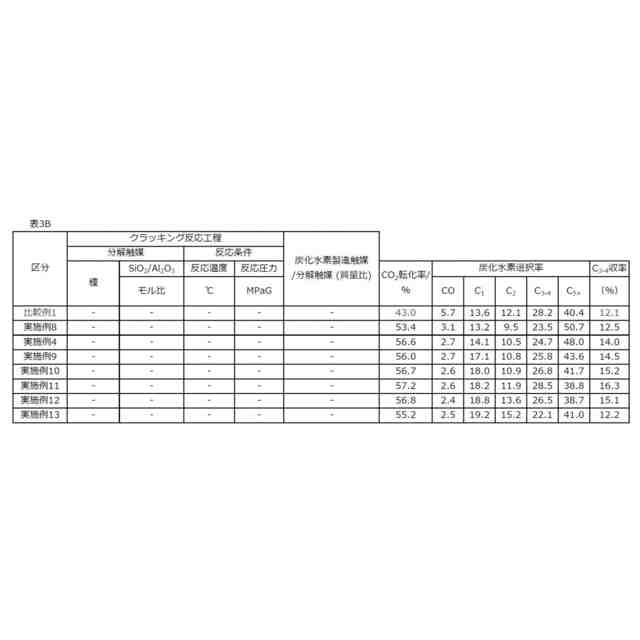

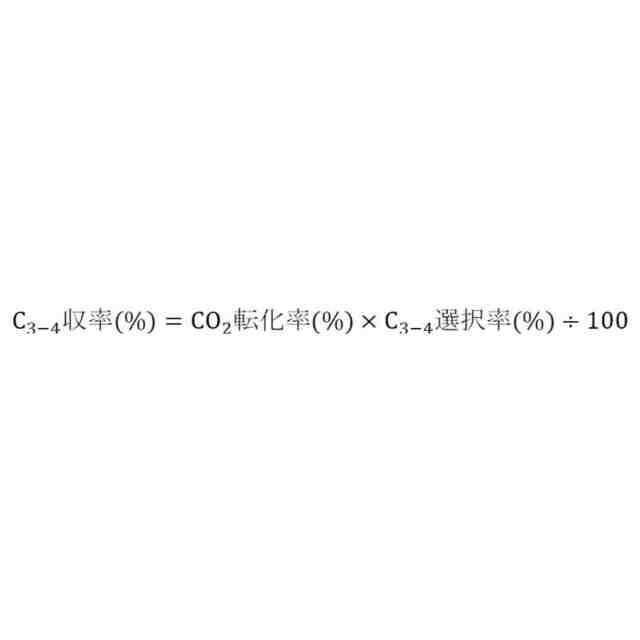

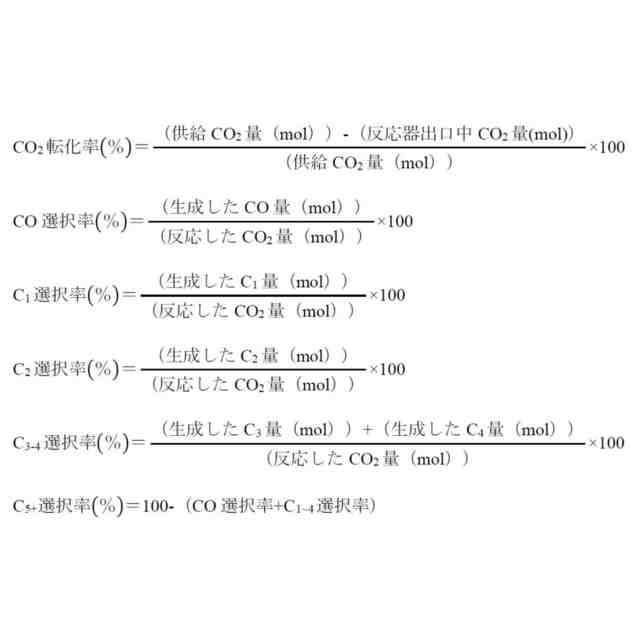

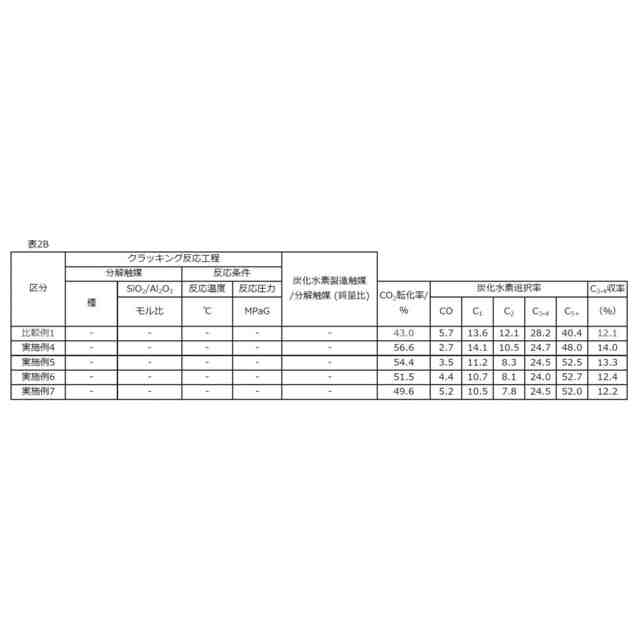

(【0011】以降は省略されています)

この特許をJ-PlatPatで参照する

関連特許

個人
金属管コイルを用いた高効率マイクロ波照射用の精密温度制御装置
1日前
国立大学法人広島大学
二酸化炭素分離膜の製造方法及び二酸化炭素分離膜
1日前
愛三工業株式会社
気体精製装置及び気体精製方法
1日前
MTアクアポリマー株式会社
高分子凝集剤及びその製造方法、並びに汚泥の脱水方法
1日前
MTアクアポリマー株式会社
高分子凝集剤及びその製造方法、並びに汚泥の脱水方法
1日前
クニミネ工業株式会社
二酸化炭素吸着材、及び二酸化炭素回収方法
1日前
旭化成株式会社
原料液濃縮システム及び原料液濃縮方法
1日前
ノボニクス バッテリー テクノロジー ソリューションズ インコーポレイテッド
改善されたミクロ粒状化法及びその製品粒子
1日前
