公開番号
2025102192
公報種別
公開特許公報(A)
公開日
2025-07-08
出願番号
2023219494
出願日
2023-12-26
発明の名称
電源装置、並びに、その制御装置及び制御方法
出願人
Mywayプラス株式会社
,
国立大学法人横浜国立大学
代理人
弁理士法人そらおと
主分類
H02M
3/155 20060101AFI20250701BHJP(電力の発電,変換,配電)
要約
【課題】補助変換器を適用した電源装置を提供する。

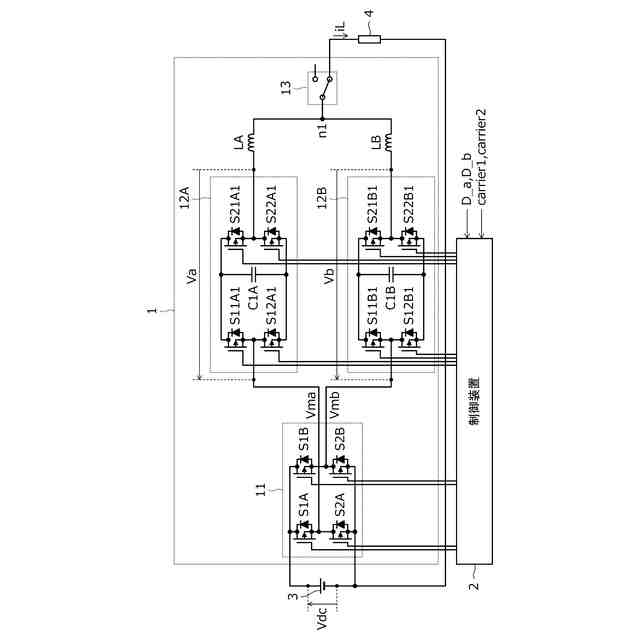

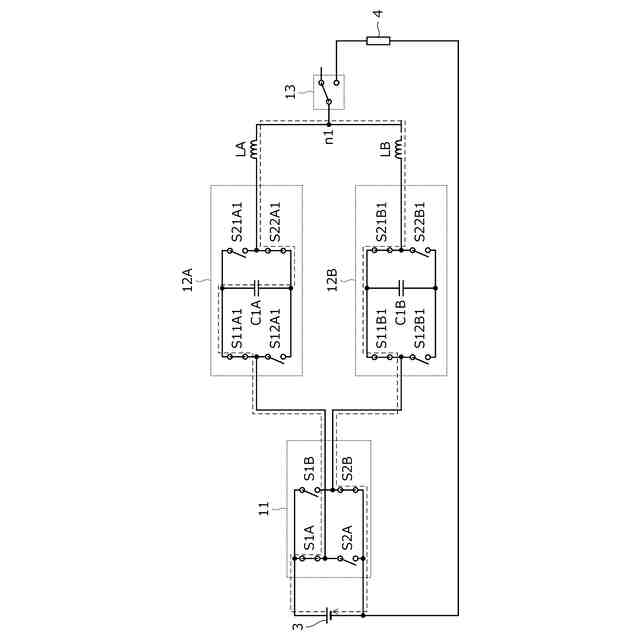

【解決手段】本発明による電源装置1は、それぞれフルブリッジ回路の第1レグ及び第2レグである第1の相及び第2の相を有するDC/DCコンバータ11と、第1の相の出力端とノードn1との間に直列で挿入される補助変換器12A及びリアクトルLAと、第2の相の出力端とノードn1との間に直列で挿入される補助変換器12B及びリアクトルLBと、ノードn1と負荷4との間に挿入されるスイッチ13と、を含む。
【選択図】図1
特許請求の範囲
【請求項1】
それぞれフルブリッジ回路の第1レグ及び第2レグである第1の相及び第2の相を有するDC/DCコンバータと、
前記第1の相の出力端と出力ノードとの間に直列で挿入される第1の補助変換器及び第1のリアクトルと、
前記第2の相の出力端と前記出力ノードとの間に直列で挿入される第2の補助変換器及び第2のリアクトルと、
前記出力ノードと負荷との間に挿入されるスイッチと、
を含む電源装置。
続きを表示(約 2,300 文字)
【請求項2】
前記第1の補助変換器及び前記第2の補助変換器のそれぞれは、
第1の上側スイッチ及び第1の下側スイッチからなる入力側レグ、並びに、第2の上側スイッチ及び第2の下側スイッチからなる出力側レグを有するフルブリッジ回路と、
前記入力側レグ及び前記出力側レグと並列に接続されたコンデンサと、を有する、
請求項1に記載の電源装置。
【請求項3】
前記第1の相の出力端と前記出力ノードとの間に直列に接続された複数の前記第1の補助変換器と、
前記第2の相の出力端と前記出力ノードとの間に直列に接続された複数の前記第2の補助変換器と、
を含む請求項1又は2に記載の電源装置。
【請求項4】
前記負荷は蓄電池である、
請求項1又は2に記載の電源装置。
【請求項5】
それぞれフルブリッジ回路の第1レグ及び第2レグである第1の相及び第2の相を有するDC/DCコンバータと、
前記第1の相の出力端と出力ノードとの間に直列で挿入される第1の補助変換器及び第1のリアクトルと、
前記第2の相の出力端と前記出力ノードとの間に直列で挿入される第2の補助変換器及び第2のリアクトルと、
前記出力ノードと負荷との間に挿入されるスイッチと、
を含む電源装置の制御装置であって、
前記第1の相の出力端から出力される第1の出力電圧、及び、前記第2の相の出力端から出力される第2の出力電圧のそれぞれが、所定のデューティー比に従って変化することとなるよう前記DC/DCコンバータの動作を制御し、
第1のキャリア信号及び前記第1の出力電圧の交流成分と同期して変化する第1の指令値に基づいて前記第1の補助変換器の動作を制御し、
第2のキャリア信号及び前記第2の出力電圧の交流成分と同期して変化する第2の指令値に基づいて前記第2の補助変換器の動作を制御し、
前記第1の指令値及び前記第2の指令値が互いに異なる値となる第1の期間と、前記第1の指令値及び前記第2の指令値が互いに同じ値となる第2の期間とで、前記第1のキャリア信号と前記第2のキャリア信号の位相差が異なることとなるよう、所定のキャリア信号に基づいて前記第1のキャリア信号及び前記第2のキャリア信号を生成する、
電源装置の制御装置。
【請求項6】
前記第1の期間では、前記第1のキャリア信号と前記第2のキャリア信号の位相差が0°又は180°となるよう、前記第1のキャリア信号及び前記第2のキャリア信号を生成し、
前記第2の期間では、前記第1のキャリア信号と前記第2のキャリア信号の位相差が90°となるよう、前記第1のキャリア信号及び前記第2のキャリア信号を生成する、
請求項5に記載の制御装置。
【請求項7】
前記第1の補助変換器及び前記第2の補助変換器のそれぞれは、
第1の上側スイッチ及び第1の下側スイッチからなる入力側レグ、並びに、第2の上側スイッチ及び第2の下側スイッチからなる出力側レグを有するフルブリッジ回路と、
前記入力側レグ及び前記出力側レグと並列に接続されたコンデンサと、を有し、
前記第1のキャリア信号及び前記第1の指令値に基づいて前記第1の補助変換器の前記第1の上側スイッチ、前記第1の下側スイッチ、前記第2の上側スイッチ、前記第2の下側スイッチそれぞれのオンオフ状態を制御することにより、前記第1の補助変換器の動作を制御し、
前記第2のキャリア信号及び前記第2の指令値に基づいて前記第2の補助変換器の前記第1の上側スイッチ、前記第1の下側スイッチ、前記第2の上側スイッチ、前記第2の下側スイッチそれぞれのオンオフ状態を制御することにより、前記第2の補助変換器の動作を制御する、
請求項5又は6に記載の制御装置。
【請求項8】
前記所定のキャリア信号は三角波の信号である、
請求項5又は6に記載の制御装置。
【請求項9】
それぞれフルブリッジ回路の第1レグ及び第2レグである第1の相及び第2の相を有するDC/DCコンバータと、
前記第1の相の出力端と出力ノードとの間に直列で挿入される第1の補助変換器及び第1のリアクトルと、
前記第2の相の出力端と前記出力ノードとの間に直列で挿入される第2の補助変換器及び第2のリアクトルと、
前記出力ノードと負荷との間に挿入されるスイッチと、
を含む電源装置の制御方法であって、
前記第1の相の出力端から出力される第1の出力電圧、及び、前記第2の相の出力端から出力される第2の出力電圧のそれぞれが、所定のデューティー比に従って変化することとなるよう前記DC/DCコンバータの動作を制御し、
第1のキャリア信号及び前記第1の出力電圧の交流成分と同期して変化する第1の指令値に基づいて前記第1の補助変換器の動作を制御し、
第2のキャリア信号及び前記第2の出力電圧の交流成分と同期して変化する第2の指令値に基づいて前記第2の補助変換器の動作を制御し、
前記第1の指令値及び前記第2の指令値が互いに異なる値となる第1の期間と、前記第1の指令値及び前記第2の指令値が互いに同じ値となる第2の期間とで、前記第1のキャリア信号と前記第2のキャリア信号の位相差が異なることとなるよう、所定のキャリア信号に基づいて前記第1のキャリア信号及び前記第2のキャリア信号を生成する、
電源装置の制御方法。
発明の詳細な説明
【技術分野】
【0001】
本発明は、電源装置、並びに、その制御装置及び制御方法に関する。
続きを表示(約 2,000 文字)
【背景技術】
【0002】
近年、電気自動車、再生可能エネルギ発電、モバイル機器など、蓄電池を利用する機器の普及が急速に進んでおり、それに伴い、蓄電池試験用の電源装置に要求される性能の水準が高度化しつつある。そのような性能の例としては、高電圧対応、大電力容量、高速応答、低出力リプル、高効率、低コストなどが挙げられる。
【0003】
非特許文献1には、典型的な蓄電池試験用の電源装置の構成が開示されている。同文献の図1に示されるように、蓄電池試験用の電源装置は、交流電源と負荷(試験対象の蓄電池)の間に、PWM(Pulse Width Modulation)整流器、絶縁形DC/DCコンバータ、非絶縁形DC/DCコンバータ(メインコンバータ)が直列に接続されてなる構成を有している。
【0004】
非特許文献2には、高圧側電源と低圧側電源の間に接続される非絶縁形DC/DCコンバータの出力リプルを低減するため、非絶縁形DC/DCコンバータのメインコンバータを構成する双方向チョッパの出力端と低圧側電源の間に、フルブリッジセルからなる補助変換器を挿入する技術が開示されている。この補助変換器は、フルブリッジ回路と、該フルブリッジ回路に並列に接続されたキャパシタとを有して構成される。
【先行技術文献】
【非特許文献】
【0005】
小原 秀嶺、外4名、「セル電圧の平衡と高速出力応答のための補助インダクタ回路を有するモジュール型マルチレベルDCDCコンバータ(A Modular Multilevel DC-DC Converter With Auxiliary Inductor Circuits for Cell Voltage Balancing and Fast Output Response)」、アメリカ電気電子工学会パワーエレクトロニクスの公開ジャーナル(IEEE Open Journal of Power Electronics)、2022年6月23日、p.391-401
松本 雅輝、外2名、「補助フルブリッジ変換器を有する双方向チョッパの電流リプル解析と実験検証」、電気学会研究会資料(半導体電力変換研究会)、2023年9月18日、p.19-24
【発明の概要】
【発明が解決しようとする課題】
【0006】
本願の発明者は、非特許文献1に記載されるような電源装置の出力リプルを低減すべく、非特許文献2に記載されるような補助変換器を電源装置に適用することを検討している。具体的には、電源装置のメインコンバータの出力端と負荷との間に補助変換器を挿入することを検討している。しかしながら、検討を進める中で、電源装置に補助変換器を適用した構成には、補助変換器の初期充電を行えないという問題があることが判明した。
【0007】
詳しく説明すると、補助変換器を使用するためには、始動前に、その中のキャパシタを充電(初期充電)する必要がある。両側に電源のある非特許文献2の構成では、初期充電時に両側の電源に電流を流すことが許容されていれば、電源間に電流を流すことにより、特に問題なくこの初期充電を完了することができる。しかしながら、電源装置に補助変換器を適用する場合、同様の電流を流すためには、試験対象の蓄電池に電流を流すことになる。試験開始前の蓄電池にそのような電流を流すことは禁じられているため、補助変換器に初期充電用の電流を流すことができず、結果として従来、電源装置に補助変換器を適用することは不可能であった。
【0008】
したがって、本発明の目的の一つは、補助変換器を適用した電源装置を提供することにある。
【0009】
ところで、補助変換器の制御は、キャリア信号と、メインコンバータの出力電圧から生成される電圧信号との比較結果に基づいて実行される。従来、この制御の間、三角波キャリア信号の位相は一定の値に維持されていたが、上記目的を達成するために、電源装置のメインコンバータに第1の相と第2の相を設け、それぞれに補助変換器を設置しようとする場合、キャリア信号の位相を一定の値に維持していると、一方の補助変換器の出力電圧の位相と他方の補助変換器の出力電圧の位相とが一致し、その結果として出力リプルの低減効果が得られなくなってしまう場合があることが判明した。
【0010】
したがって、本発明の目的の他の一つは、メインコンバータに第1の相と第2の相を設け、それぞれに補助変換器を設置する場合にも、出力リプルの低減効果を得ることのできる電源装置の制御装置及び制御方法を提供することにある。
【課題を解決するための手段】
(【0011】以降は省略されています)
