公開番号2025101502
公報種別公開特許公報(A)
公開日2025-07-07
出願番号2023218391
出願日2023-12-25
発明の名称バスバモジュール
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類H01M 50/284 20210101AFI20250630BHJP(基本的電気素子)
要約【課題】フレキシブルプリント基板の幅を低減させることができるバスバモジュールを提供する。
【解決手段】バスバモジュール1は、配列方向Xに並ぶ複数のバスバ2と、複数のバスバ2に接続された複数の検出線31を有するフレキシブルプリント基板3と、フレキシブルプリント基板3に設けられ、複数の検出線31を外部機器100に接続する機器接続部5と、を備え、配列方向Xにおける機器接続部5の位置は、両端のバスバ21,22の間の位置である。配列方向Xにおける機器接続部5の位置は、両端のバスバ21,22の中間であってもよい。
【選択図】図1

特許請求の範囲【請求項１】
配列方向に並ぶ複数のバスバと、
複数の前記バスバに接続された複数の検出線を有するフレキシブルプリント基板と、
前記フレキシブルプリント基板に設けられ、複数の前記検出線を外部機器に接続する機器接続部と、
を備え、
前記配列方向における前記機器接続部の位置は、両端の前記バスバの間の位置である
ことを特徴とするバスバモジュール。
続きを表示（約 74 文字）【請求項２】
前記配列方向における前記機器接続部の位置は、両端の前記バスバの中間である
請求項１に記載のバスバモジュール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、バスバモジュールに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、フレキシブルプリント基板を含むバッテリセンシングユニットがある。特許文献１には、回路基板と、バッテリの電圧値を検知可能な電圧検知部と、バッテリの電流値を検知可能な電流検知部と、を備えたバッテリセンシングユニットが開示されている。特許文献１の回路基板は、導電パターンが設けられたフレキシブルプリント基板を含む。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１０８３０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
バスバモジュールでは、バスバの個数の増加に応じて検出線の本数が増加する。一方で、バスバモジュールの配置スペースの増加を抑制できることが望まれている。例えば、フレキシブルプリント基板の幅を低減させることができれば、バスバモジュールの配置スペースの増加を抑制可能である。
【０００５】
本発明の目的は、フレキシブルプリント基板の幅を低減させることができるバスバモジュールを提供することである。
【課題を解決するための手段】
【０００６】
本発明のバスバモジュールは、配列方向に並ぶ複数のバスバと、複数の前記バスバに接続された複数の検出線を有するフレキシブルプリント基板と、前記フレキシブルプリント基板に設けられ、複数の前記検出線を外部機器に接続する機器接続部と、を備え、前記配列方向における前記機器接続部の位置は、両端の前記バスバの間の位置であることを特徴とする。
【発明の効果】
【０００７】
本発明に係るバスバモジュールは、配列方向に並ぶ複数のバスバと、複数のバスバに接続された複数の検出線を有するフレキシブルプリント基板と、フレキシブルプリント基板に設けられ、複数の検出線を外部機器に接続する機器接続部と、を備え、配列方向における機器接続部の位置は、両端のバスバの間の位置である。本発明に係るバスバモジュールによれば、フレキシブルプリント基板における検出線の集中を抑制し、フレキシブルプリント基板の幅を低減させることができるという効果を奏する。
【図面の簡単な説明】
【０００８】

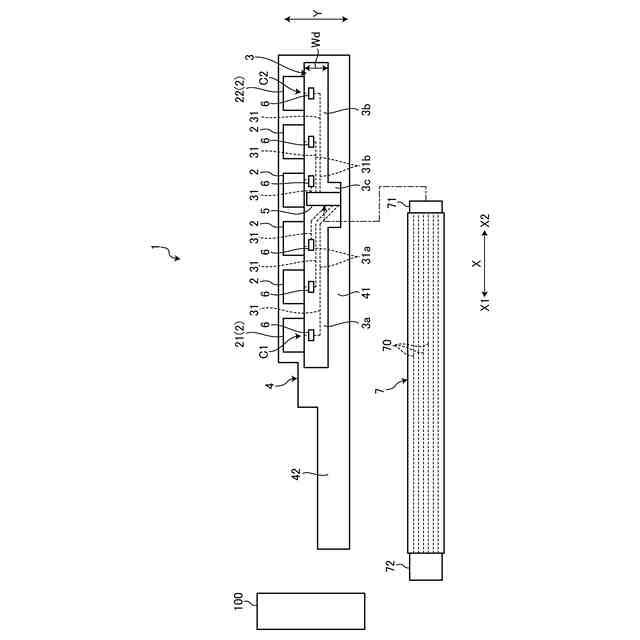

図１は、実施形態に係るバスバモジュールの平面図である。

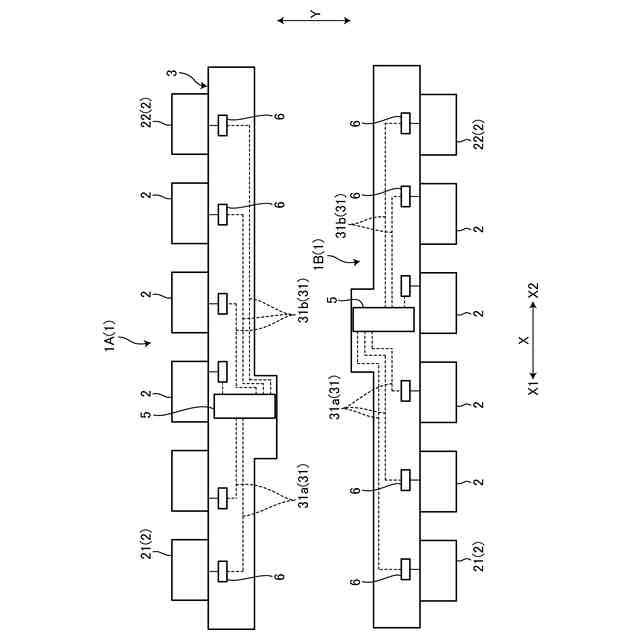

図２は、実施形態に係る他のバスバモジュールの平面図である。

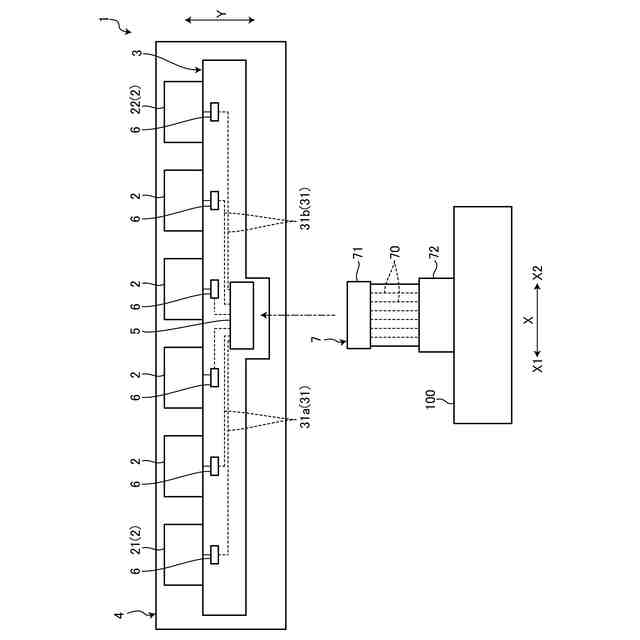

図３は、実施形態に係る他のバスバモジュールの平面図である。

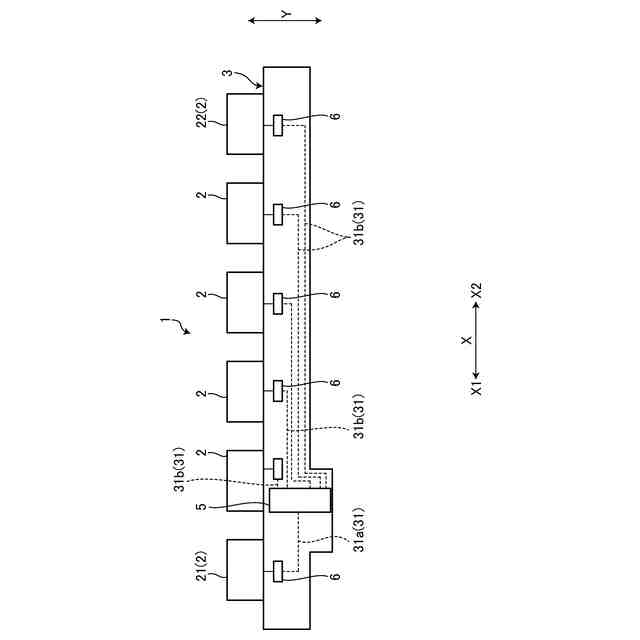

図４は、実施形態に係る他のバスバモジュールの平面図である。
【発明を実施するための形態】
【０００９】
以下に、本発明の実施形態に係るバスバモジュールにつき図面を参照しつつ詳細に説明する。なお、この実施形態によりこの発明が限定されるものではない。また、下記の実施形態における構成要素には、当業者が容易に想定できるものあるいは実質的に同一のものが含まれる。
【００１０】
［実施形態］
図１から図４を参照して、実施形態について説明する。本実施形態は、バスバモジュールに関する。図１は、実施形態に係るバスバモジュールの平面図、図２から図４は、実施形態に係る他のバスバモジュールの平面図である。
（【００１１】以降は省略されています）
