公開番号
2025099572
公報種別
公開特許公報(A)
公開日
2025-07-03
出願番号
2023216345
出願日
2023-12-22
発明の名称
圧電デバイス及び超音波流量計
出願人
アズビル株式会社
,
アズビル金門株式会社
代理人
弁理士法人山王内外特許事務所
主分類
G01F
1/667 20220101AFI20250626BHJP(測定;試験)
要約
【課題】パッキンにおける圧電素子からの振動の減衰を抑えつつ、取付板のパッキンへの取付負荷を低減することができる圧電デバイスを提供する。
【解決手段】圧電デバイス40は、圧電素子42に取り付けられる上面41aと、上面41aの反対側に位置する下面41bとを有する金属板41と、上面41aを支持する第1支持部55bと、下面41bを支持する第2支持部55dとを有するパッキン45とを備える。第1支持部55bが上面41aを支持する第1支持領域と、第2支持部55dが下面41bを支持する第2支持領域とは、金属板41の厚さ方向において重ならない。
【選択図】図5
特許請求の範囲
【請求項1】
圧電素子が取り付けられる第1表面と、前記第1表面の反対側に位置する第2表面とを有する取付板と、
前記第1表面を支持する第1支持部と、前記第2表面を支持する第2支持部とを有するパッキンとを備え、
前記第1支持部が前記第1表面を支持する第1支持領域と、前記第2支持部が前記第2表面を支持する第2支持領域とは、前記取付板の厚さ方向において重ならない
ことを特徴とする圧電デバイス。
続きを表示(約 800 文字)
【請求項2】
前記第1支持領域と前記第2支持領域とは、前記取付板の径方向においてずれている
ことを特徴とする請求項1記載の圧電デバイス。
【請求項3】
前記第1支持領域は、円弧状に形成される
ことを特徴とする請求項1記載の圧電デバイス。
【請求項4】
前記第2支持領域は、円弧状に形成される
ことを特徴とする請求項1記載の圧電デバイス。
【請求項5】
前記パッキンは、前記第1表面と対向すると共に、前記第1支持部が設けられる第1対向面を有し、
前記第1対向面は、前記第1表面とは接触しない
ことを特徴とする請求項1記載の圧電デバイス。
【請求項6】
前記パッキンは、前記第2表面と対向すると共に、前記第2支持部が設けられる第2対向面を有し、
前記第2対向面は、前記第2表面とは接触しない
ことを特徴とする請求項1記載の圧電デバイス。
【請求項7】
前記パッキンは、前記取付板の外周部が差し込まれる差し込み溝を有し、
前記差し込み溝の底面は、前記取付板とは接触しない
ことを特徴とする請求項1記載の圧電デバイス。
【請求項8】
前記パッキンは、
前記取付板の周囲を囲むように設けられる外周壁部と、
前記外周壁部を切り欠くように形成される切り欠き部とを有する
ことを特徴とする請求項1記載の圧電デバイス。
【請求項9】
前記切り欠き部は、前記外周壁部における互いに対向する位置に形成される
ことを特徴とする請求項8記載の圧電デバイス。
【請求項10】
請求項1から請求項9のうちのいずれか1項記載の圧電デバイスを一対備える
ことを特徴とする超音波流量計。
発明の詳細な説明
【技術分野】
【0001】
本開示は、圧電デバイス及び超音波流量計に関する。
続きを表示(約 1,600 文字)
【背景技術】
【0002】
特許文献1には、圧電素子を有する圧電デバイスが開示されている。特許文献1に開示された圧電デバイスは、圧電素子を伸縮させることで振動を発生させる。また、特許文献1に開示された圧電デバイスは、圧電素子が取り付けられる取付板を、パッキンを介して、筐体に固定するようにしている。このように、特許文献1に開示された圧電デバイスは、パッキンを備えることにより、筐体への固定と、圧電素子によって発生された振動の減衰の抑制とを、図るようにしている。
【先行技術文献】
【特許文献】
【0003】
国際公開第2021/111352号
【発明の概要】
【発明が解決しようとする課題】
【0004】
特許文献1に開示された圧電デバイスにおいては、取付板の外周部全域が、環状をなすパッキンの内周溝に対して、一様に差し込まれるようになっている。このように、取付板のパッキンへの差し込みを緊密にしてしまうと、取付板が湾曲し難くなる。このため、特許文献1に開示された圧電デバイスは、圧電素子によって発生された振動が取付板に伝わった際に、当該振動を減衰させるおそれがある。
【0005】
また、取付板のパッキンへの差し込み時においては、パッキンをその外側に向けて押し広げた後、取付板の外周部全域を、そのパッキンの内周溝に差し込むことになる。このため、取付板には、大きな取付負荷が掛かってしまう。この結果、取付板は、変形又は破損してしまうおそれがある。
【0006】
本開示は、上記のような課題を解決するためになされたもので、パッキンにおける圧電素子からの振動の減衰を抑えつつ、取付板のパッキンへの取付負荷を低減することができる圧電デバイスを提供することを目的とする。
【課題を解決するための手段】
【0007】
本開示に係る圧電デバイスは、圧電素子が取り付けられる第1表面と、第1表面の反対側に位置する第2表面とを有する取付板と、第1表面を支持する第1支持部と、第2表面を支持する第2支持部とを有するパッキンとを備え、第1支持部が第1表面を支持する第1支持領域と、第2支持部が第2表面を支持する第2支持領域とは、取付板の厚さ方向において重ならないものである。
【発明の効果】
【0008】
本開示によれば、パッキンにおける圧電素子からの振動の減衰を抑えつつ、取付板のパッキンへの取付負荷を低減することができる。
【図面の簡単な説明】
【0009】

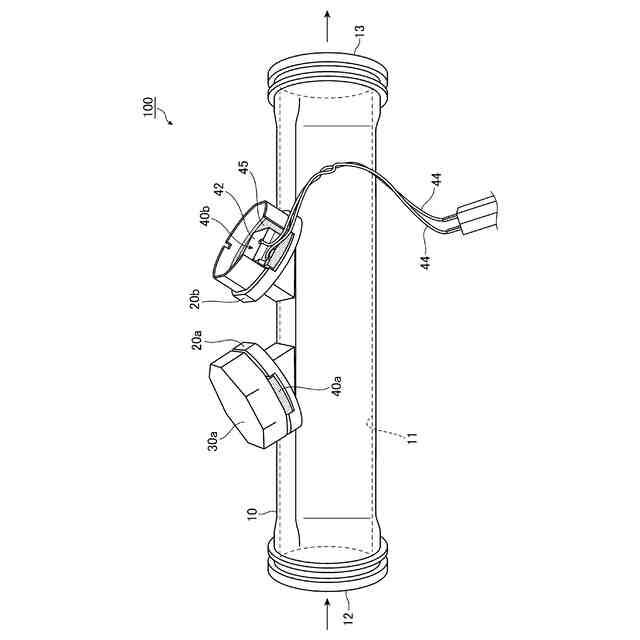

実施の形態1に係る圧電デバイスが適用される超音波流量計の外観斜視図である。

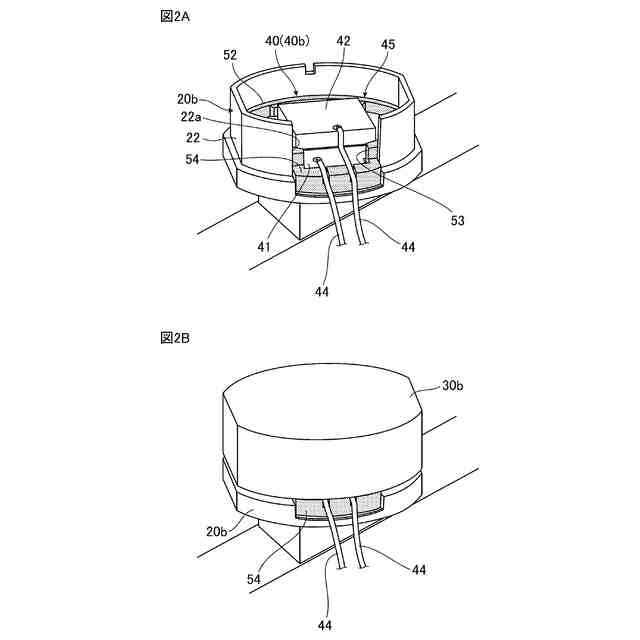

実施の形態1に係る圧電デバイスがケース部材に取り付けられた状態を示す図である。図2Aは、キャップがケース部材から取り外された状態を示す図である。図2Bは、キャップがケース部材に取り付けられた状態を示す図である。

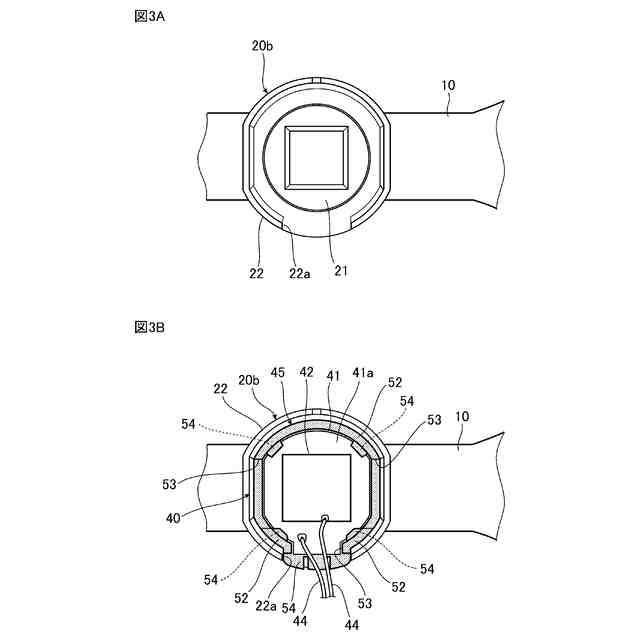

ケース部材の平面図である。図3Aは、圧電デバイスが取り外された状態を示す図である。図3Bは、圧電デバイスが取り付けられた状態を示す図である。

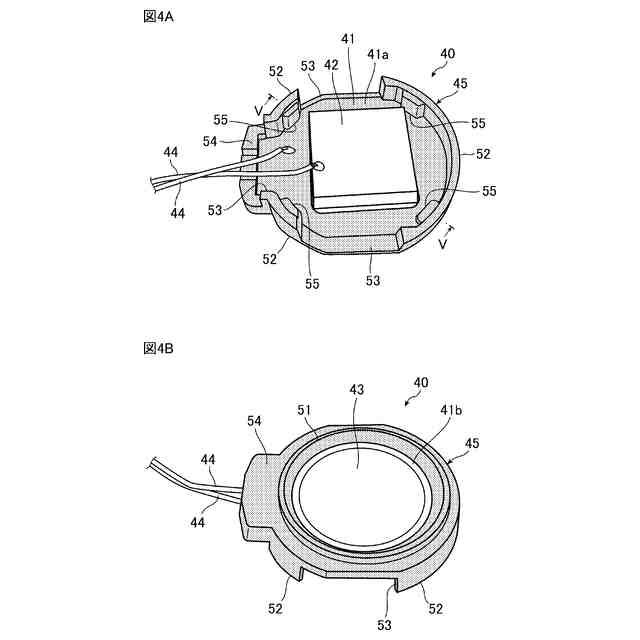

実施の形態1に係る圧電デバイスの外観斜視図である。図4Aは、圧電デバイスを上方側から見た図である。図4Bは、圧電デバイスを下方側から見た図である。

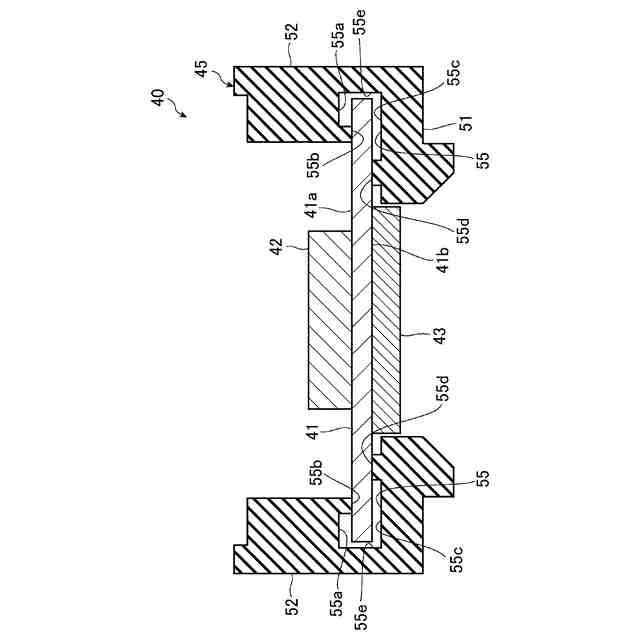

図4AのV-V矢視断面図である。

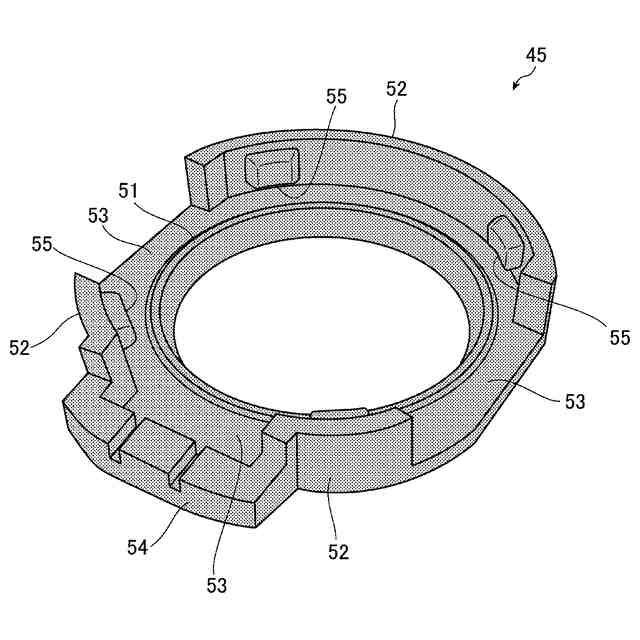

パッキンを正面側から見た外観斜視図である。

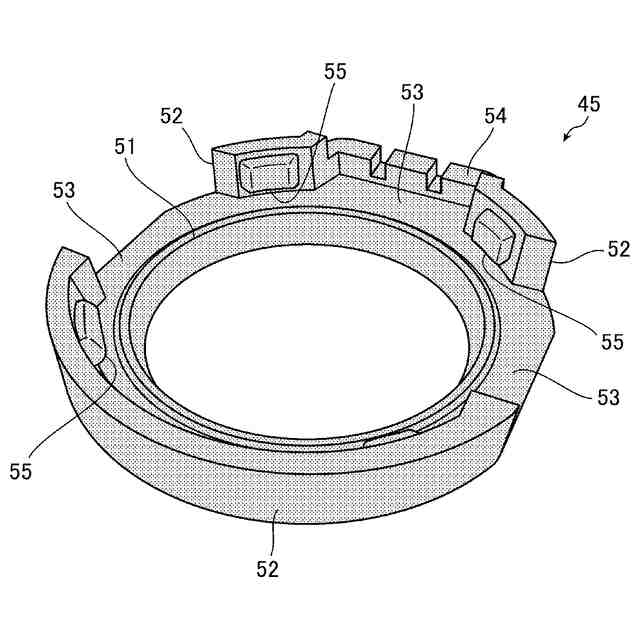

パッキンを背面側から見た外観斜視図である。
パッキンを弾性変形させて金属板を取り付ける様子を示す図である。
【発明を実施するための形態】
【0010】
以下、本開示の実施の形態について図面を参照しながら詳細に説明する。
