公開番号2025096614
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2025068274,2022113435
出願日2025-04-17,2022-07-14
発明の名称遊技機
出願人株式会社平和
代理人弁理士法人武和国際特許事務所
主分類A63F 7/02 20060101AFI20250619BHJP(スポーツ;ゲーム;娯楽)
要約【課題】発射手段により発射された遊技球を適切に遊技領域に案内可能とする遊技機を提
供する。

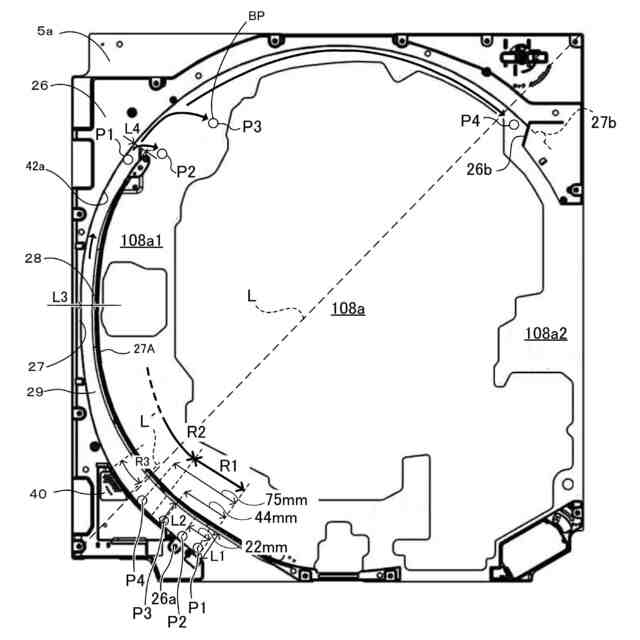

【解決手段】外ガイドレール(外レール)27は、遊技球を案内する案内面27Aを有す
る。案内面27は、第1領域R1と、第1領域R1の上方側に位置する第2領域R2と、
を有する。第1領域R1は、第2領域R2よりも平面状になっている。発射装置(発射手
段)16は、遊技球が遊技領域108aの右打ち領域108a2に到達可能な発射強度の
うち最大の発射強度D(第4発射強度)で発射可能である。発射強度Dで発射された遊技
球が最初に接する案内面27Aの位置を第4接触位置とすると、第4接触位置は、第2領
域R2の範囲内となる。
【選択図】図30
特許請求の範囲【請求項１】

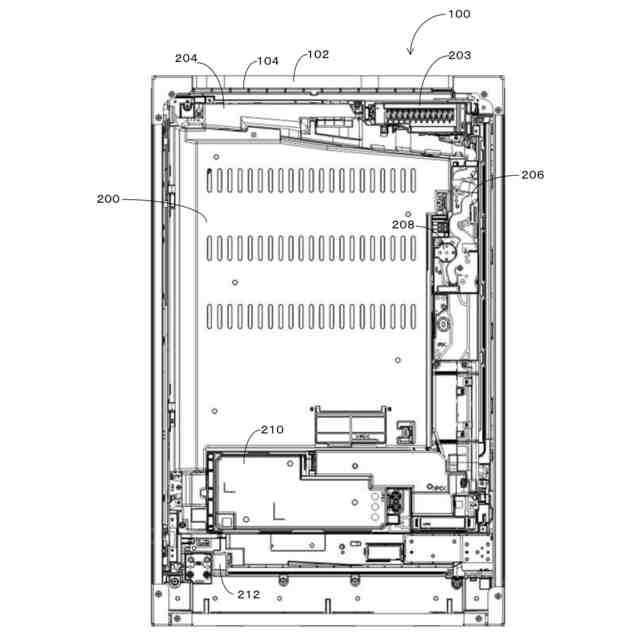

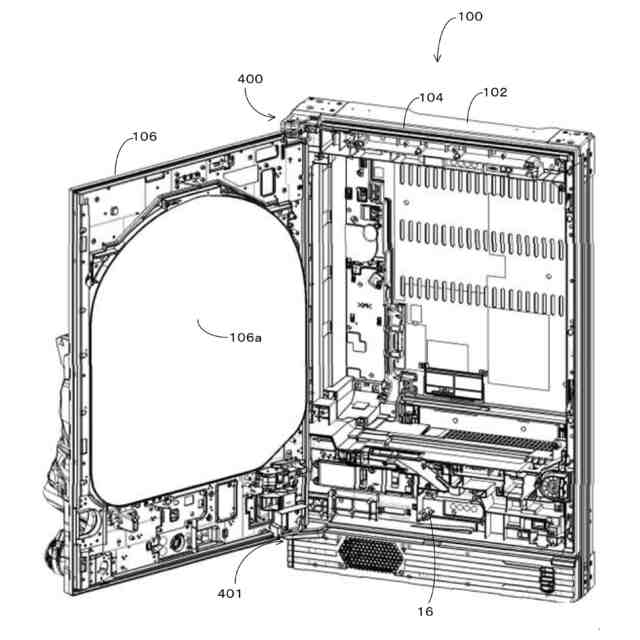

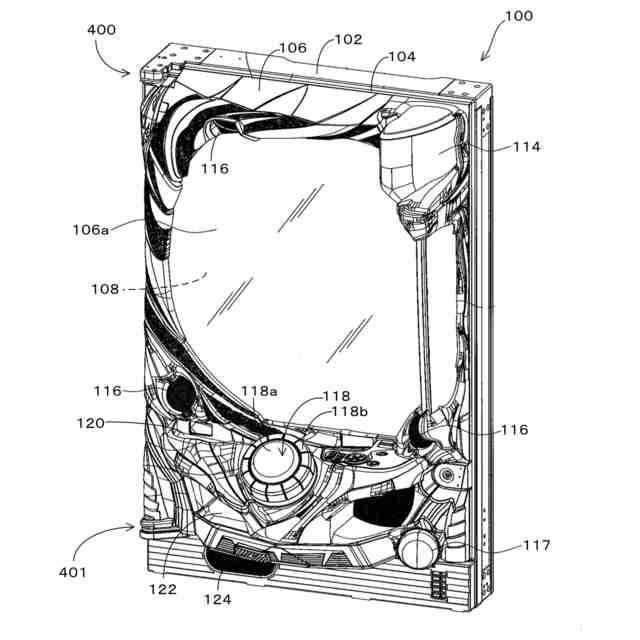

遊技盤を備えた遊技機であって、

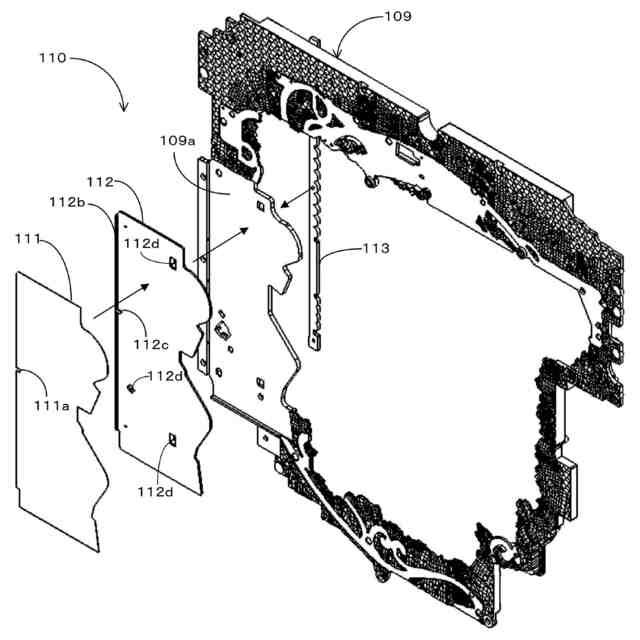

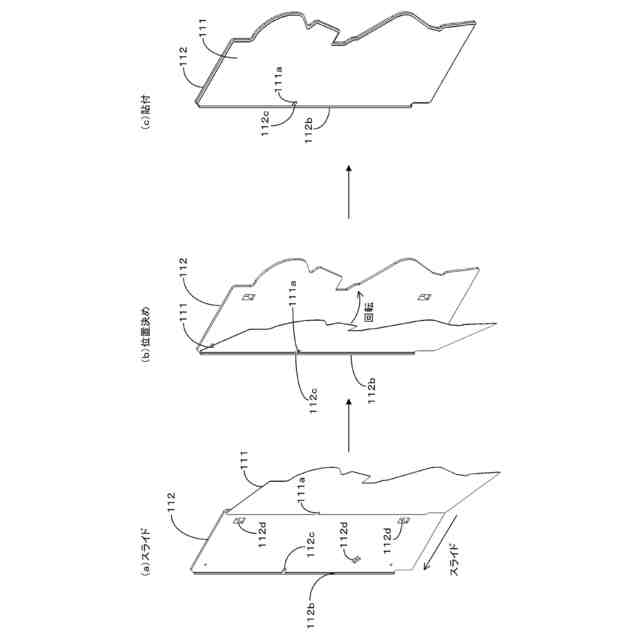

前記遊技盤に設けられた所定部材には、シートが設けられ、
前記シートは、透明領域と、前記透明領域よりも透明度が低い不透明領域と、を有し、
前記シートの裏面には、外周縁に沿うように形成された接着部と、前記接着部が形成されていない非接着部と、を有し、
前記不透明領域には、前記接着部と前記非接着部とを有し、
前記接着部は、隙間が形成されるようになっており、
前記隙間は、前記非接着部に侵入した空気を外部空間に排出可能とし、

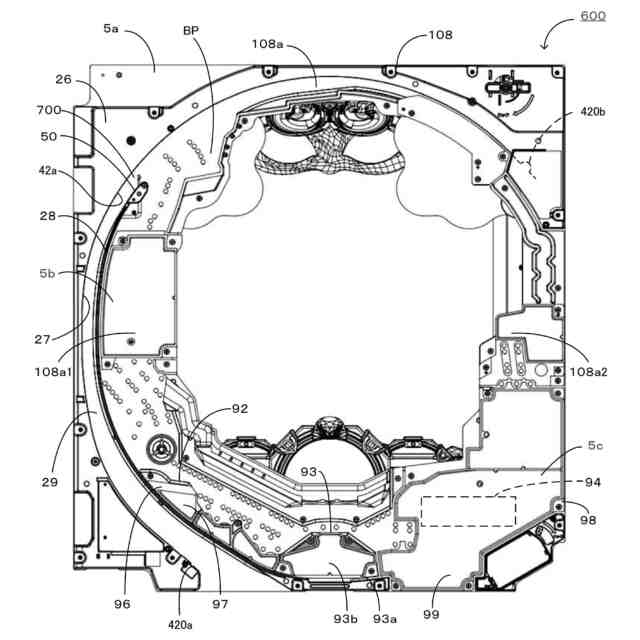

外レールと内レールとの間の領域であって、発射された遊技球を遊技領域に案内する案内領域と、
遊技球が前記遊技領域から前記案内領域に戻ることを防止する球戻り防止機構と、を備え、
前記球戻り防止機構は、第１状態と、第２状態と、に変位可能な変位部材と、前記変位部材の一部を収納する収納部材と、を有し、
前記変位部材は、前記外レールと対向する第１側面部と、前記遊技領域と対向する第２側面部と、先端側の先端部と、を有し、
前記収納部材は、上端部を有し、
前記先端部から前記外レールまでの距離を特定距離とし、
前記案内領域から前記遊技領域に向かおうとする遊技球を第１遊技球とし、
前記遊技領域から前記案内領域に向かおうとする遊技球を第２遊技球とすると、
前記第１状態は、前記特定距離が前記第２状態よりも短い状態であり、
前記第２状態は、前記特定距離が前記第１状態よりも長い状態であり、
前記第１状態において、
前記第２遊技球は、前記上端部と前記第２側面部に接する場合があり、
前記第２遊技球と前記上端部の接点から前記第２遊技球と前記第２側面部の接点までの距離を第１距離とし、
前記第２遊技球の最下点から最左点までの距離を第２距離とすると、
前記第１距離は、前記第２距離よりも短い、遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技機に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来、遊技機として、遊技媒体である遊技球を発射装置によって遊技領域に発射し、遊
技領域に設けられている入賞口などの入賞領域に遊技球が入賞すると、所定個数の賞球が
遊技者に払い出され、識別情報の可変表示の表示結果が特定表示結果となった場合に、遊
技状態を変更する遊技機（いわゆる、パチンコ機）が知られている。
【０００３】
また、１ゲームに対して所定数の賭数を設定した後、遊技者がスタートレバーを操作す
ることにより識別情報の変動表示を開始し、遊技者がストップスイッチを操作することに
より、その操作タイミングから予め定められた最大遅延時間の範囲内で識別情報の変動表
示を停止し、全ての変動表示を停止したときに導出された表示結果に従って入賞が発生し
、入賞に応じて予め定められた所定の遊技媒体が払い出され、特定入賞が発生した場合に
、遊技状態を変更する遊技機（いわゆる、スロットマシン）が知られている。
【０００４】
そのような遊技機として、遊技領域を有する遊技盤と、遊技球を発射可能な発射装置（
発射手段）と、発射装置により発射された遊技球を遊技領域に案内可能な外側誘導レール
（外レール）が設けられた遊技機が知られている（例えば、特許文献１参照）。この種の
遊技機においては、発射装置により発射された遊技球は、外側誘導レールの基端側に衝突
した後に、当該外側誘導レールに沿って上昇して遊技領域に案内される。
【先行技術文献】
【特許文献】
【０００５】
特開２００６－９５０１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１に記載の遊技機では、発射装置により発射された遊技球が、外側誘導レール
と最初に接する位置に依っては、様々な方向へ反射してしまう場合があった。この場合、
遊技球を適切に遊技領域に案内できず、その改良が望まれていた。
【０００７】
本発明は、上記した実情に鑑みてなされたものであり、その目的は、発射手段により発
射された遊技球を適切に遊技領域に案内可能とする遊技機を提供することにある。
【課題を解決するための手段】
【０００８】
上記の課題を解決するために、本発明は、遊技盤を備えた遊技機であって、前記遊技盤に設けられた所定部材には、シートが設けられ、前記シートは、透明領域と、前記透明領域よりも透明度が低い不透明領域と、を有し、前記シートの裏面には、外周縁に沿うように形成された接着部と、前記接着部が形成されていない非接着部と、を有し、前記不透明領域には、前記接着部と前記非接着部とを有し、前記接着部は、隙間が形成されるようになっており、前記隙間は、前記非接着部に侵入した空気を外部空間に排出可能とし、外レールと内レールとの間の領域であって、発射された遊技球を遊技領域に案内する案内領域と、遊技球が前記遊技領域から前記案内領域に戻ることを防止する球戻り防止機構と、を備え、前記球戻り防止機構は、第１状態と、第２状態と、に変位可能な変位部材と、前記変位部材の一部を収納する収納部材と、を有し、前記変位部材は、前記外レールと対向する第１側面部と、前記遊技領域と対向する第２側面部と、先端側の先端部と、を有し、前記収納部材は、上端部を有し、前記先端部から前記外レールまでの距離を特定距離とし、前記案内領域から前記遊技領域に向かおうとする遊技球を第１遊技球とし、前記遊技領域から前記案内領域に向かおうとする遊技球を第２遊技球とすると、前記第１状態は、前記特定距離が前記第２状態よりも短い状態であり、前記第２状態は、前記特定距離が前記第１状態よりも長い状態であり、前記第１状態において、前記第２遊技球は、前記上端部と前記第２側面部に接する場合があり、前記第２遊技球と前記上端部の接点から前記第２遊技球と前記第２側面部の接点までの距離を第１距離とし、前記第２遊技球の最下点から最左点までの距離を第２距離とすると、前記第１距離は、前記第２距離よりも短い。
【０００９】
また、本発明の別の態様は、遊技領域を有する遊技盤と、遊技球を発射可能な発射手段と、前記発射手段により発射された遊技球を前記遊技領域に案内可能な外レールおよび内レールと、を備え、前記外レールと前記内レールとの間には、遊技球を前記遊技領域に案内する案内領域が設けられた遊技機であって、前記外レールは、遊技球を案内する案内面を有し、前記案内面は、第１領域と、前記第１領域の上方側に位置する第２領域と、を有し、前記第１領域は、前記第２領域より平面状となっており、前記発射手段は、遊技球が前記遊技領域の右打ち領域に到達可能な発射強度のうち最大の第４発射強度で発射可能であり、前記第４発射強度で発射された遊技球が最初に接する前記案内面の位置を第４接触位置とすると、前記第４接触位置は、前記第２領域の範囲内となる。
また、本発明の別の態様において、前記発射手段は、遊技球が前記遊技領域の左打ち基準位置に到達可能な第１発射強度で発射可能であり、前記第１発射強度で発射された遊技球が最初に接する前記案内面の位置を第１接触位置とすると、前記第１接触位置は、前記第１領域の範囲内となる。
【００１０】
また、本発明の別の態様において、前記発射手段は、遊技球が前記遊技領域に到達可能であるが前記左打ち基準位置には到達不可能とする第２発射強度で発射可能であり、前記第２発射強度で発射された遊技球が最初に接する前記案内面の位置を第２接触位置とすると、前記第２接触位置は、前記第１領域の範囲内となる。
（【００１１】以降は省略されています）
