公開番号2025094889
公報種別公開特許公報(A)
公開日2025-06-25
出願番号2024116801,2023209793
出願日2024-07-22,2023-12-13
発明の名称工作機械およびプログラム
出願人DMG森精機株式会社
代理人弁理士法人深見特許事務所
主分類G05B 19/4093 20060101AFI20250618BHJP(制御;調整)
要約【課題】シミュレーションの結果に応じて生成されたNCプログラムを実行可能な工作機械、および、シミュレーションの結果に応じたNCプログラムの生成が実行可能なプログラム、を提供する。
【解決手段】工作機械(200)は、第1座標系(401)を基準とする相対移動する加工ステップになる第1CLデータまたは第1NCプログラムをもとに作成される、第1座標系(401)とは異なる座標軸の組み合わせからなる第2座標系(402)を基準とする相対移動する加工ステップになる第2NCプログラムを実行可能である。工作機械(200)は、工具を保持する工具保持部(221)と、ワークを保持するワーク保持部(211)とを含む動作体と、第2NCプログラムに基づいて、ワークを加工するために動作体の動作を制御する制御装置とを備える。

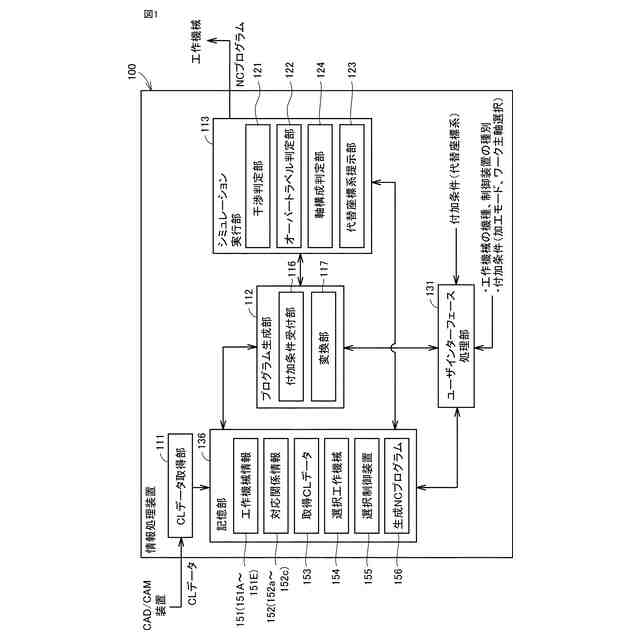

【選択図】図1
特許請求の範囲【請求項１】
第１座標系を基準とする相対移動する加工ステップになる第１ＣＬデータまたは第１ＮＣプログラムをもとに作成される、前記第１座標系とは異なる座標軸の組み合わせからなる第２座標系を基準とする相対移動する加工ステップになる第２ＮＣプログラムを実行可能な工作機械であって、
工具を保持する工具保持部と、ワークを保持するワーク保持部とを含む動作体と、
前記第２ＮＣプログラムに基づいて、前記ワークを加工するために前記動作体の動作を制御する制御装置と、を備える、工作機械。
続きを表示（約 450 文字）【請求項２】
前記第２ＮＣプログラムに基づく前記動作体の動作は、前記第１ＮＣプログラムに基づく前記動作体の動作と異なる、請求項１に記載の工作機械。
【請求項３】
前記第２ＮＣプログラムに基づく前記動作体の動作は、前記ワークを第１軸を中心に回転させる前記ワーク保持部の動作と、前記工具を、前記第１軸と直交する第２軸の軸方向に移動させる前記工具保持部の動作とを含む、請求項１または２に記載の工作機械。
【請求項４】
第１座標系を基準とする相対移動する加工ステップになるＣＬデータまたはＮＣプログラムのシミュレーションを実行するステップと、
前記シミュレーションを実行するステップの後、前記第１座標系と、前記第１座標系とは異なる座標軸の組み合わせからなる第２座標系と、のいずれかの座標系を選択するステップと、
前記第２座標系が選択されると、前記第２座標系を基準とする相対移動する加工ステップになるＮＣプログラムを生成するステップと、を備える、プログラム。

発明の詳細な説明【技術分野】
【０００１】
この発明は、工作機械およびプログラムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
たとえば、特許第７３０１４８６号明細書（特許文献１）には、第２ＮＣプログラムを変換してＣＬデータに変換する第１変換部と、ＣＬデータを解釈する解釈部と、工作機械で実行可能な実行コードの入力を受け付ける受付部と、ＣＬデータの解釈をもとに、受付部で受け付けた実行コードを含む第１ＮＣプログラムにＣＬデータを変換する第２変換部とを備える情報処理装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第７３０１４８６号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】

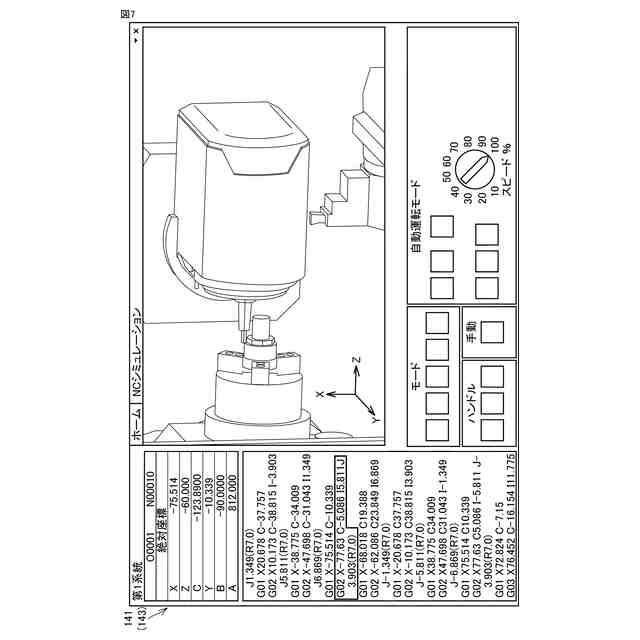

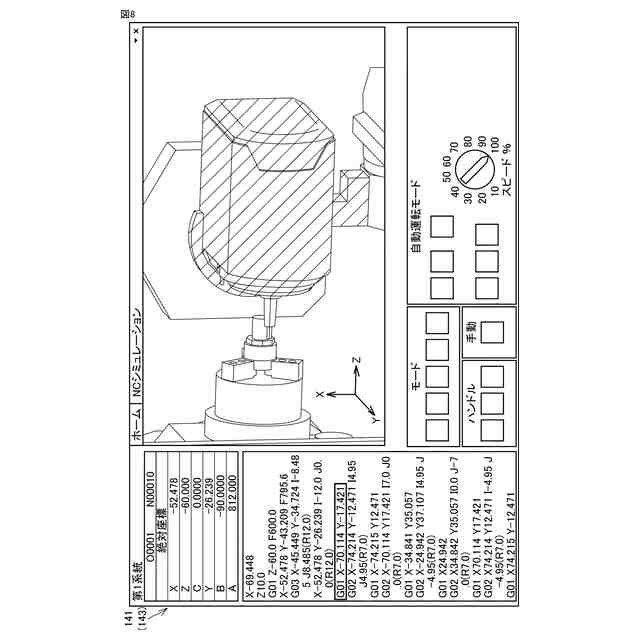

上述の特許文献１に開示されるように、工作機械で用いられるＮＣプログラムを生成するための情報処理装置が知られている。このような情報処理装置では、生成したＮＣプログラムのシミュレーションを実行することにより、たとえば、工作エリアにおける動作体の干渉といった各種の不具合が判明する場合がある。このような場合に、シミュレーションの結果に応じたＮＣプログラムの生成が実行可能であることが求められる。
【０００５】
この発明の目的は、シミュレーションの結果に応じて生成されたＮＣプログラムを実行可能な工作機械、および、シミュレーションの結果に応じたＮＣプログラムの生成が実行可能なプログラムを提供することである。
【課題を解決するための手段】
【０００６】

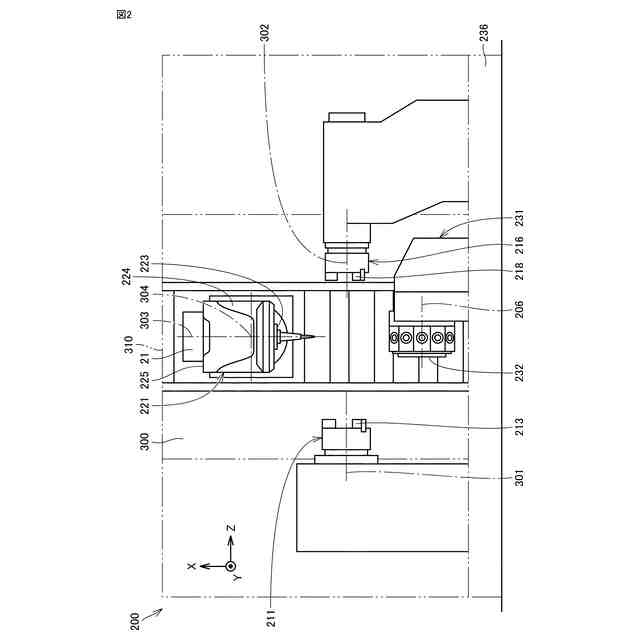

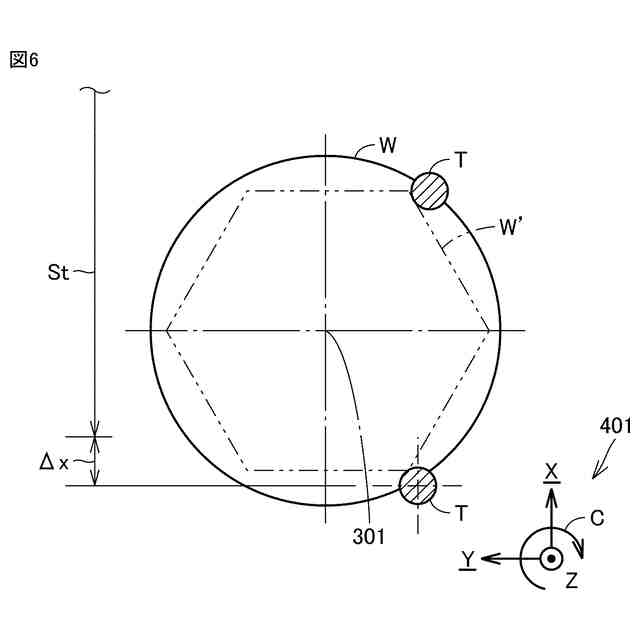

この発明に従った工作機械は、第１座標系を基準とする相対移動する加工ステップになる第１ＣＬデータまたは第１ＮＣプログラムをもとに作成される、第１座標系とは異なる座標軸の組み合わせからなる第２座標系を基準とする相対移動する加工ステップになる第２ＮＣプログラムを実行可能な工作機械である。工作機械は、工具を保持する工具保持部と、ワークを保持するワーク保持部とを含む動作体と、第２ＮＣプログラムに基づいて、ワークを加工するために動作体の動作を制御する制御装置とを備える。
【０００７】

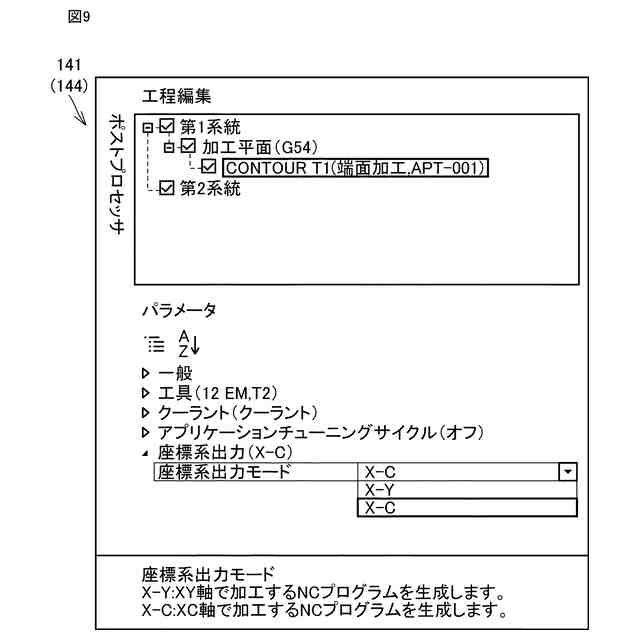

この発明に従ったプログラムは、第１座標系を基準とする相対移動する加工ステップになるＣＬデータまたはＮＣプログラムのシミュレーションを実行するステップと、シミュレーションを実行するステップの後、第１座標系と、第１座標系とは異なる座標軸の組み合わせからなる第２座標系と、のいずれかの座標系を選択するステップと、第２座標系が選択されると、第２座標系を基準とする相対移動する加工ステップになるＮＣプログラムを生成するステップとを備える。
【０００８】

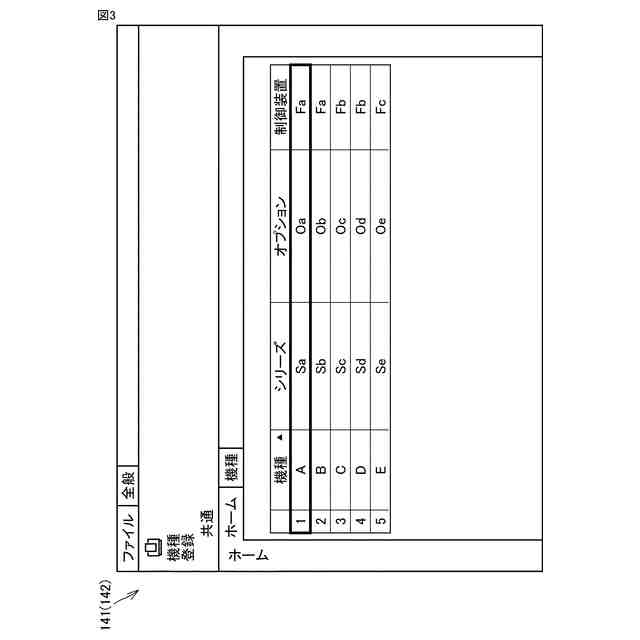

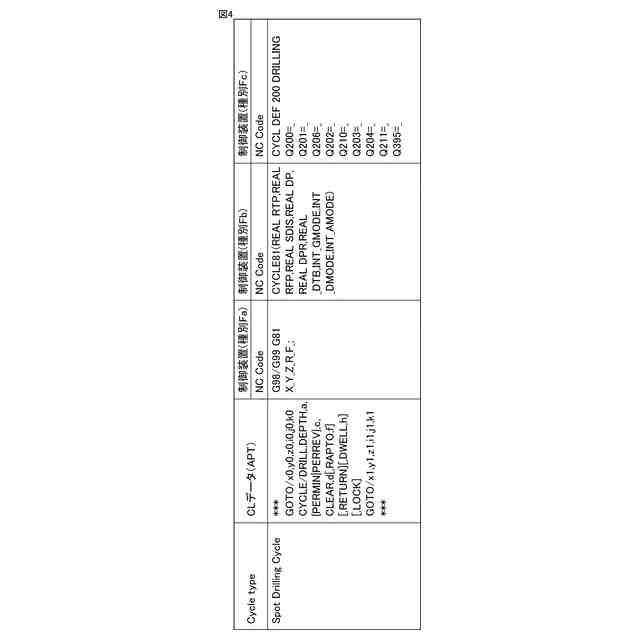

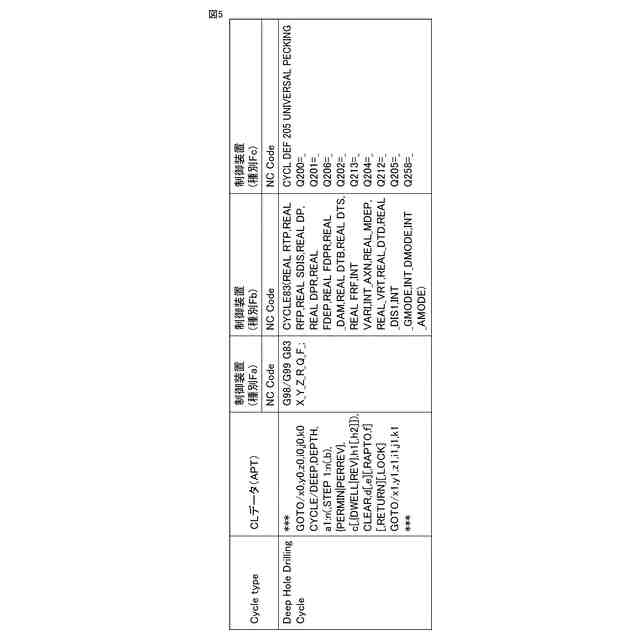

この発明の別の局面に従った情報処理装置は、工作機械で用いられるＮＣプログラムを生成するための情報処理装置である。情報処理装置は、ＣＬデータからＮＣプログラムを生成するプログラム生成部と、ＣＬデータまたはＮＣプログラムのシミュレーションを実行するシミュレーション実行部とを備える。プログラム生成部は、第１座標系が選択されると、第１座標系を基準とする相対移動する加工ステップになるＮＣプログラムを生成し、第２座標系が選択されると、第２座標系を基準とする相対移動する加工ステップになるＮＣプログラムを生成する。
【０００９】
この発明に従ったＮＣプログラムの生成方法は、工作機械で用いられるＮＣプログラムを生成する方法である。ＮＣプログラムの生成方法は、第１座標系を基準とする相対移動する加工ステップになるＣＬデータまたはＮＣプログラムのシミュレーションを実行するステップと、シミュレーションを実行するステップの後、第２座標系が選択されると、第２座標系を基準とする相対移動する加工ステップになるＮＣプログラムを生成するステップとを備える。
【００１０】
この発明に従った制御プログラムは、工作機械で用いられるＮＣプログラムを生成するための、少なくとも１つの情報処理装置の制御プログラムである。制御プログラムは、情報処理装置に、第１座標系を基準とする相対移動する加工ステップになるＣＬデータまたはＮＣプログラムのシミュレーションを実行するステップと、シミュレーションを実行するステップの後、第２座標系が選択されると、第２座標系を基準とする相対移動する加工ステップになるＮＣプログラムを生成するステップとを実行させる。
【発明の効果】
（【００１１】以降は省略されています）
