公開番号2025094839
公報種別公開特許公報(A)
公開日2025-06-25
出願番号2023210614
出願日2023-12-13
発明の名称センサシステム、おむつ、及び排尿検知システム
出願人個人
代理人弁理士法人太陽国際特許事務所
主分類G01N 22/04 20060101AFI20250618BHJP(測定;試験)
要約【課題】小型かつ低コストな構成の液体検知センサを用いて液体を検知することができるようにする。
【解決手段】おむつに取り付けるためのセンサシステムは、排尿検知用のRFIDタグであって、前記おむつの股下部分に取り付けられる、UHF帯の周波数を用いたRFIDタグと、前記おむつを装着した装着者の姿勢検知用のRFIDタグであって、前記股下部分とは異なる部分に取り付けられる、UHF帯の周波数を用いたRFIDタグと、を含む。
【選択図】図6
特許請求の範囲【請求項１】
おむつに取り付けるためのセンサシステムであって、
排尿検知用のＲＦＩＤタグであって、前記おむつの股下部分に取り付けられる、ＵＨＦ帯の周波数を用いたＲＦＩＤタグと、
前記おむつを装着した装着者の姿勢検知用のＲＦＩＤタグであって、前記股下部分とは異なる部分に取り付けられる、ＵＨＦ帯の周波数を用いたＲＦＩＤタグと、
を含むセンサシステム。
続きを表示（約 920 文字）【請求項２】
前記姿勢検知用のＲＦＩＤタグは、前記おむつの外側に取り付けられる請求項１記載のセンサシステム。
【請求項３】
前記排尿検知用のＲＦＩＤタグは、前記おむつの外側に取り付けられる請求項２記載のセンサシステム。
【請求項４】
前記姿勢検知用のＲＦＩＤタグは、複数のＲＦＩＤタグである請求項１記載のセンサシステム。
【請求項５】

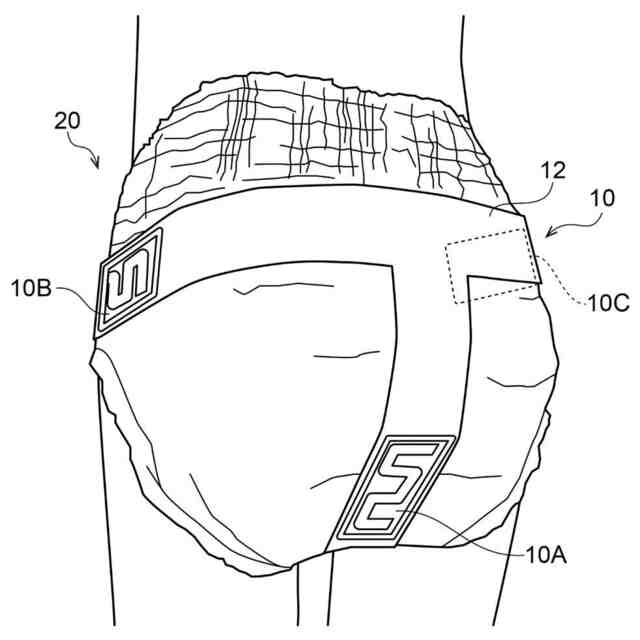

前記複数の姿勢検知用のＲＦＩＤタグは、前記おむつの腰部の左右両側部分に取り付けられる請求項４記載のセンサシステム。
【請求項６】

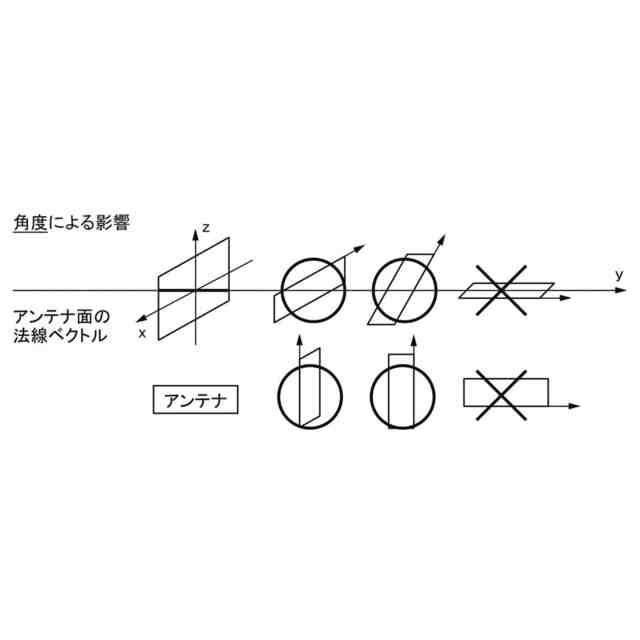

前記装着者の背面の法線方向と、前記排尿検知用のＲＦＩＤタグの長手方向とが交差するように、前記排尿検知用のＲＦＩＤタグが前記おむつに取り付けられる請求項１記載のセンサシステム。
【請求項７】

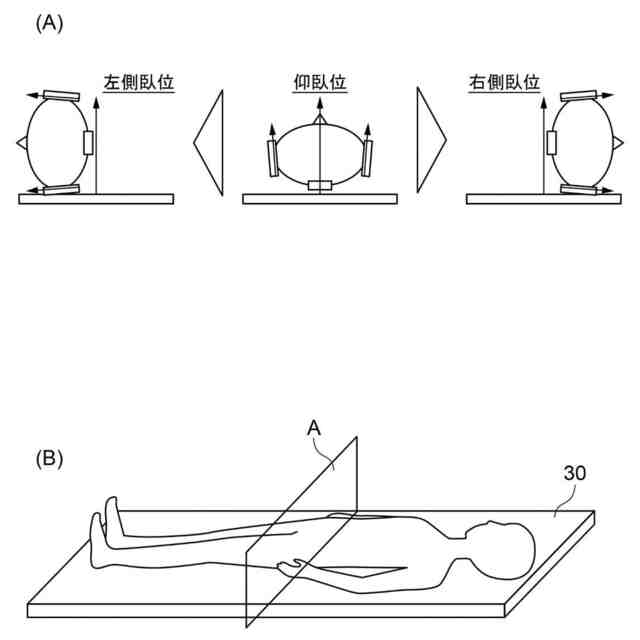

前記装着者の背面の法線方向と、前記姿勢検知用のＲＦＩＤタグの長手方向とが対応するように、前記姿勢検知用のＲＦＩＤタグが前記おむつに取り付けられる請求項１記載のセンサシステム。
【請求項８】

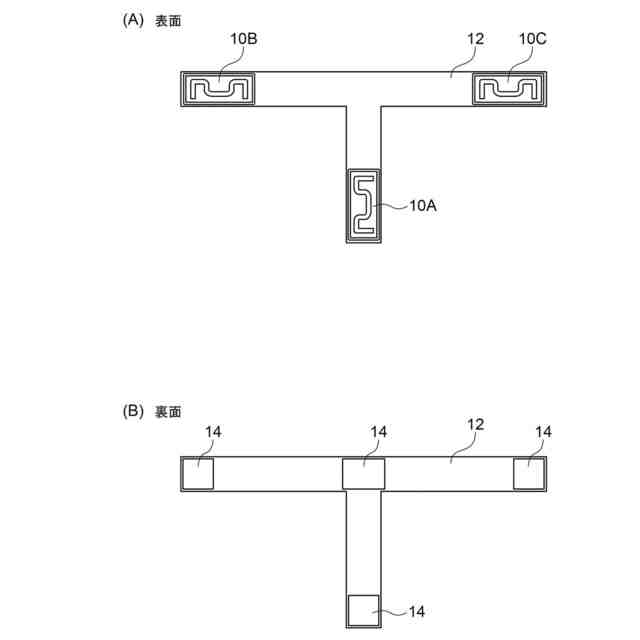

前記おむつに着脱可能な着脱部を有する、変形可能なＴ字型ベルトを更に含み、
前記排尿検知用のＲＦＩＤタグ及び前記姿勢検知用のＲＦＩＤタグは前記Ｔ字型ベルト上に配置される請求項１記載のセンサシステム。
【請求項９】
排尿検知用のＲＦＩＤタグであって、おむつの股下部分に設けられた、ＵＨＦ帯の周波数を用いたＲＦＩＤタグと、
前記おむつの装着者の姿勢検知用のＲＦＩＤタグであって、前記股下部分とは異なる部分に設けられた、ＵＨＦ帯の周波数を用いたＲＦＩＤタグと、
を含むおむつ。
【請求項１０】
おむつを装着した装着者の排尿を検知するための排尿検知システムであって、
前記おむつに取り付けられる、請求項１～８の何れか１項記載のセンサシステムと、

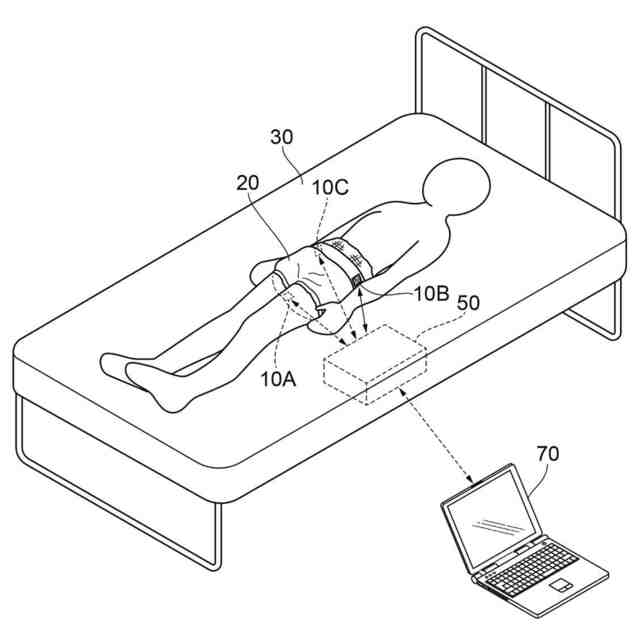

前記排尿検知用のＲＦＩＤタグ及び前記姿勢検知用のＲＦＩＤタグの各々との間で無線通信を行う通信装置と、
を含む排尿検知システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、センサシステム、おむつ、及び排尿検知システムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
近年、日本では高齢化が急速に進行し、２０２５年には高齢者人口が３０％を超えると言われている。それに伴い、要介護者が増加し、介護施設や人材不足が深刻な社会問題となる。介護現場における負担として排泄や入浴、食事などが挙げられ、特に排泄は介護施設スタッフだけではなく被介護者においても負担がかかっている。介護スタッフの負担として、２時間おきのおむつチェックやトイレ誘導、排泄物のモレの処理、夜間の人手不足が挙げられる。一方、被介護者は、早朝から排泄チェックがあるため安眠が妨げられることや尊厳が傷つけられることも精神的な負担となっている。従って、介護施設スタッフや被介護者の負担軽減のために排泄を検知し、介護施設スタッフに通知するシステムが必要である。
【０００３】
また、液体に反応して変形する材料を用いて形成されたシート基板と、前記シート基板上に形成されたアンテナと、前記アンテナに接続され、かつ、前記アンテナを介して無線通信を行う通信回路と、を含む液体検知センサが知られている（特許文献１）。この液体検知センサは、おむつ内に貼り付けられ、ベッドに敷いたアンテナとオムツ内に貼り付けられた液体検知センサが通信し続け、通信強度の変化によって、排尿を検知している。
【先行技術文献】
【特許文献】
【０００４】
特許第７３１３６７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】

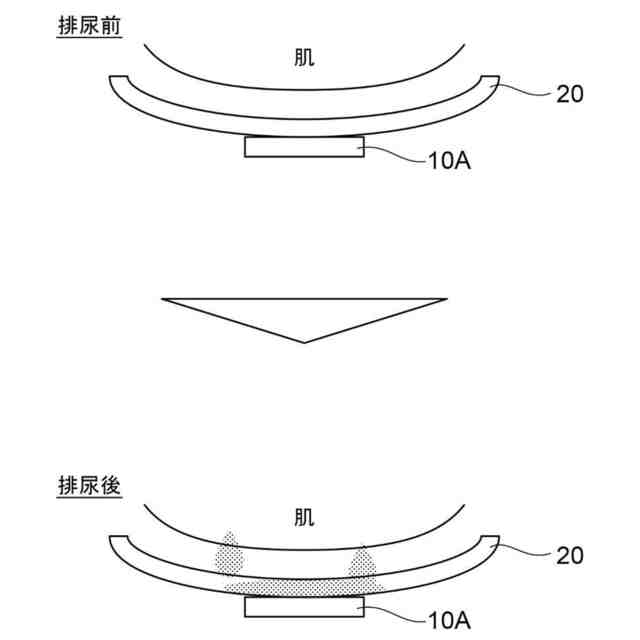

しかしながら、上記特許文献１に記載の液体検知センサは、おむつ内に貼り付けられ、水で膨らませてアンテナを断線させるものであり、おむつ内部では人体の水分の影響を大きく受けるため、動作が不安定となり、排尿の検知精度が低下してしまう。
【０００６】
本発明は、上記の事情を鑑みてなされたもので、低コストな構成で、精度よく排尿を検知することができるセンサシステム、おむつ、及び排尿検知システムを提供することを目的とする。
【課題を解決するための手段】
【０００７】
第１態様に係るセンサシステムは、おむつに取り付けるためのセンサシステムであって、排尿検知用のＲＦＩＤタグであって、前記おむつの股下部分に取り付けられる、ＵＨＦ帯の周波数を用いたＲＦＩＤタグと、前記おむつを装着した装着者の姿勢検知用のＲＦＩＤタグであって、前記股下部分とは異なる部分に取り付けられる、ＵＨＦ帯の周波数を用いたＲＦＩＤタグと、を含む。
【０００８】
第２態様に係るセンサシステムは、第１態様に係るセンサシステムであって、前記姿勢検知用のＲＦＩＤタグは、前記おむつの外側に取り付けられる。
【０００９】
第３態様に係るセンサシステムは、第２態様に係るセンサシステムであって、前記排尿検知用のＲＦＩＤタグは、前記おむつの外側に取り付けられる。
【００１０】
第４態様に係るセンサシステムは、第１態様～第３態様のいずれか一つに係るセンサシステムであって、前記姿勢検知用のＲＦＩＤタグは、複数のＲＦＩＤタグである。
（【００１１】以降は省略されています）
