公開番号2025092707
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2025061265,2024068299
出願日2025-04-02,2020-07-14
発明の名称III族窒化物半導体フォトニック結晶面発光レーザ素子
出願人国立大学法人京都大学,スタンレー電気株式会社
代理人デロイトトーマツ弁理士法人
主分類H01S 5/11 20210101AFI20250612BHJP(基本的電気素子)

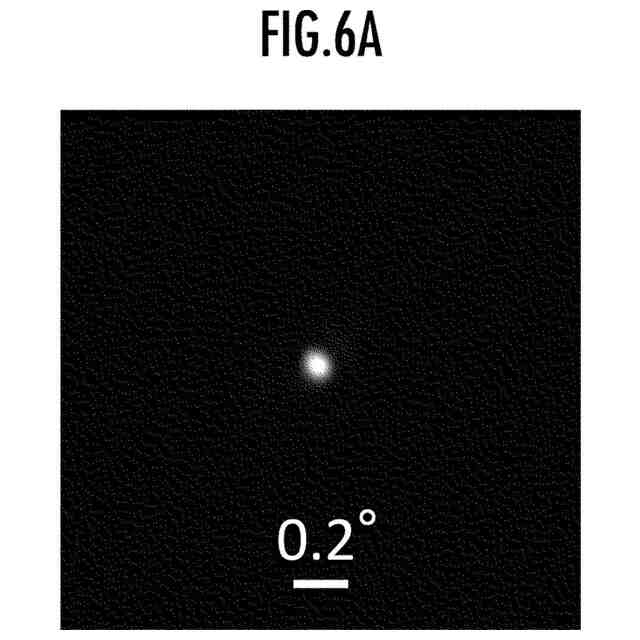

要約【課題】高次モード発振を抑制し、高電流注入時に至るまで基本モードを維持しつつ、安定した、ビーム品質の高いレーザ素子を提供する。
【解決手段】本発明は、基板上に形成された、2次元的な周期性を有して配された空孔を有するフォトニック結晶層が埋め込まれて形成されたn型III族窒化物半導体層と、n型III族窒化物半導体層上に形成された活性層と、活性層上に形成されたp型III族窒化物半導体層と、p型III族窒化物半導体層の表面上に透光性の酸化物導電体で形成されたメサ形状のメサ部と、p型III族窒化物半導体層上のメサ部以外の表面に形成されている絶縁膜と、を有し、絶縁膜の屈折率は、メサ部の屈折率よりも小さく、メサ部はフォトニック結晶層に対して垂直方向から見たとき空孔の形成領域の内側に形成されている、III族窒化物半導体フォトニック結晶面発光レーザ素子を提供する。

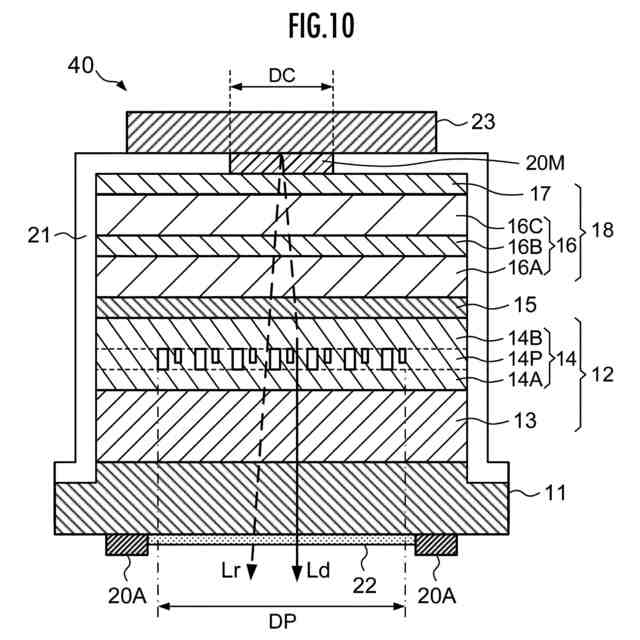

【選択図】図10

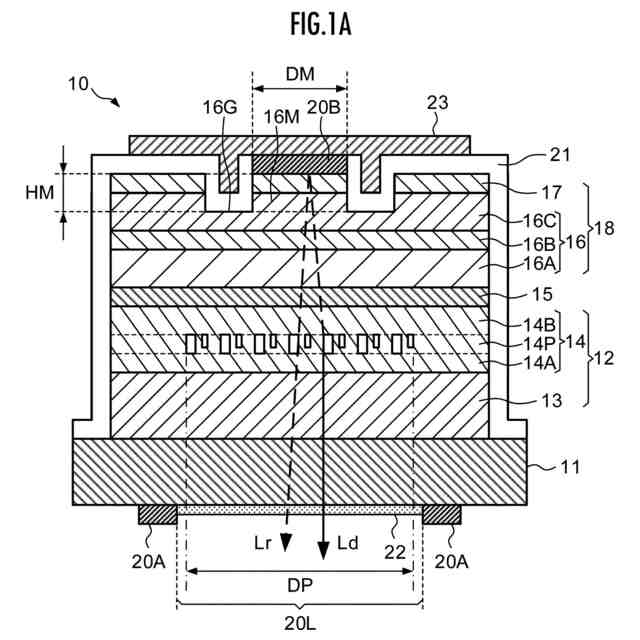

特許請求の範囲【請求項1】
透光性の基板と、

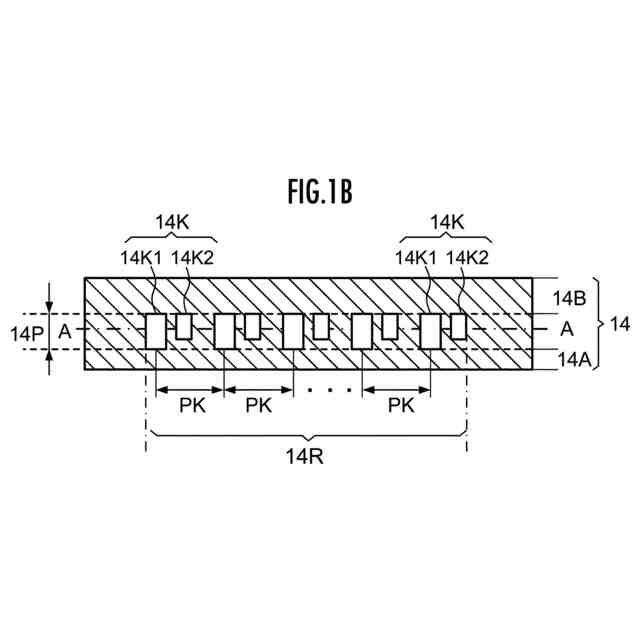

前記基板上に形成された、2次元的な周期性を有して配された空孔を有するフォトニック結晶層が埋め込まれて形成されたn型III族窒化物半導体層と、
前記n型III族窒化物半導体層上に形成された活性層と、
前記活性層上に形成されたp型III族窒化物半導体層と、
前記p型III族窒化物半導体層の表面上に透光性の酸化物導電体で形成されたメサ形状のメサ部と、
前記p型III族窒化物半導体層上の前記メサ部以外の表面に形成されている絶縁膜と、を有し、
前記絶縁膜の屈折率は、前記メサ部の屈折率よりも小さく、
前記メサ部は前記フォトニック結晶層に対して垂直方向から見たとき前記空孔の前記形成領域の内側に形成されている、III族窒化物半導体フォトニック結晶面発光レーザ素子。
続きを表示(約 520 文字)【請求項2】

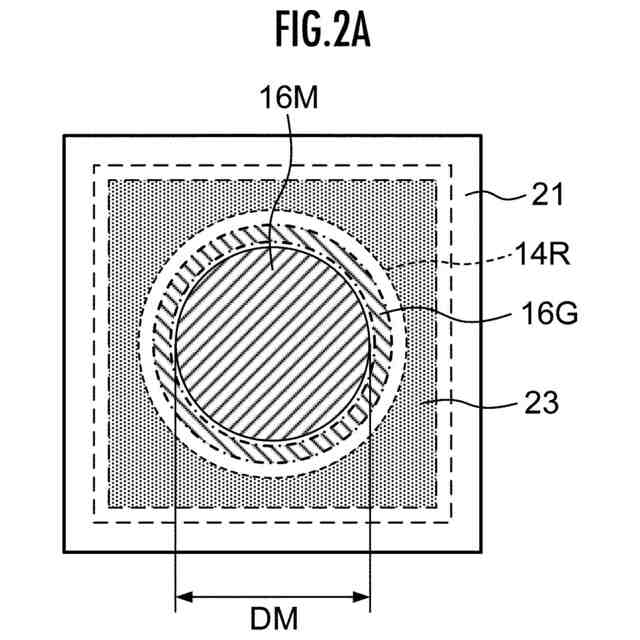

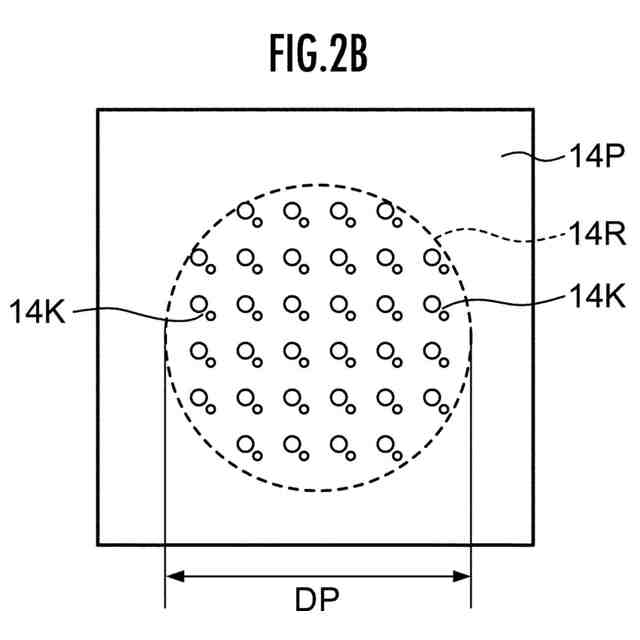

前記空孔の前記形成領域は円形状を有し、前記メサ部は前記空孔の前記形成領域と同軸の円柱形状を有する、請求項1に記載のIII族窒化物半導体フォトニック結晶面発光レーザ素子。
【請求項3】
さらに、前記メサ部上に光反射性のp電極を有する、請求項1または2に記載のIII族窒化物半導体フォトニック結晶面発光レーザ素子。
【請求項4】
前記透光性の酸化物導電体は、酸化インジウム系、ZnO系、ZrO系、GaO系、SnO系、またはこれらの合金系の材料からなる請求項3に記載のIII族窒化物半導体フォトニック結晶面発光レーザ素子。
【請求項5】
前記光反射性のp電極は、Ag、Al、Rh、Ru、Pt、Pd、Au、またはこれらの合金からなる請求項3または請求項4に記載のIII族窒化物半導体フォトニック結晶面発光レーザ素子。
【請求項6】

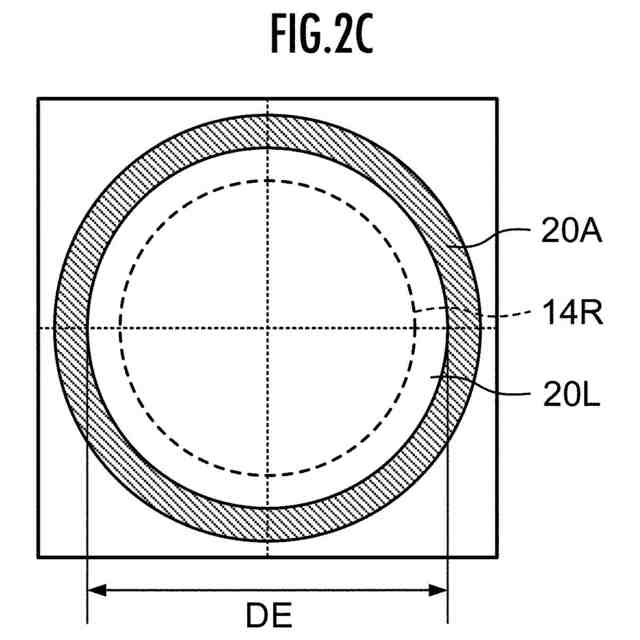

前記基板の前記n型III族窒化物半導体層とは反対側の面にはn電極が形成されており、前記n電極はレーザ光を通過させる開口を有する、請求項1から請求項3のいずれか1項に記載のIII族窒化物半導体フォトニック結晶面発光レーザ素子。

発明の詳細な説明【技術分野】
【0001】
本発明は、III族窒化物半導体フォトニック結晶面発光レーザ素子に関する。
続きを表示(約 1,100 文字)【背景技術】
【0002】
近年、フォトニック結晶(PC:Photonic-Crystal)を用いた、フォトニック結晶面発光レーザ(Photonic-Crystal Surface-Emitting Laser)の開発が進められている。
【0003】
例えば、非特許文献1には、フォトニック結晶レーザの面内回折効果と閾値利得差について開示され、非特許文献2は、正方格子フォトニック結晶レーザの三次元結合波モデルについて開示されている。
【0004】

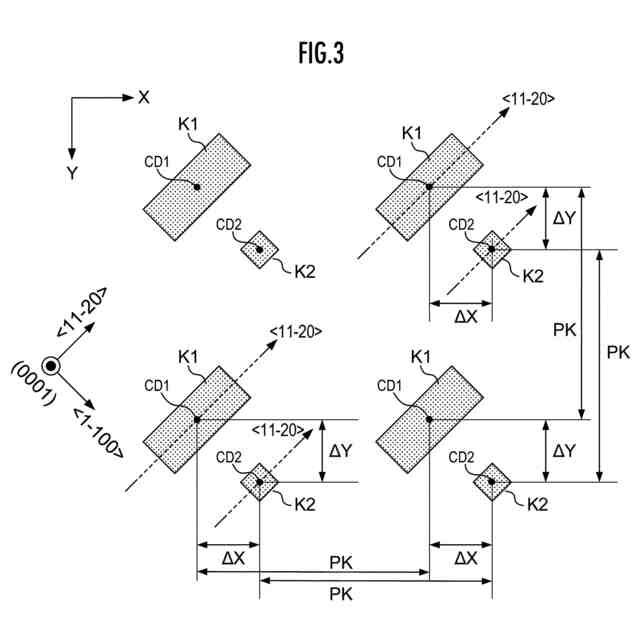

また、異なるサイズの複数の空孔を格子点に配置して構成された多重格子フォトニック結晶を有するフォトニック結晶面発光レーザが知られている。
【0005】
例えば、特許文献1には、板状の母材内に、該母材とは屈折率が異なる複数の領域から成り該領域のうち少なくとも2個の厚さが互いに異なる異屈折率領域集合体を多数、周期的に配置した2次元フォトニック結晶を有する2次元フォトニック結晶面発光レーザ光源が記載されている。
【0006】
また、非特許文献3には、フォトニック結晶の空孔サイズや格子定数を変化させることで、ビーム品質劣化を招く多モード発振を抑制することについて開示されている。
【0007】
しかし、フォトニック結晶は非常に小さな空孔を有するため、空孔のサイズや格子定数を精度よく製造することは困難である。
【0008】

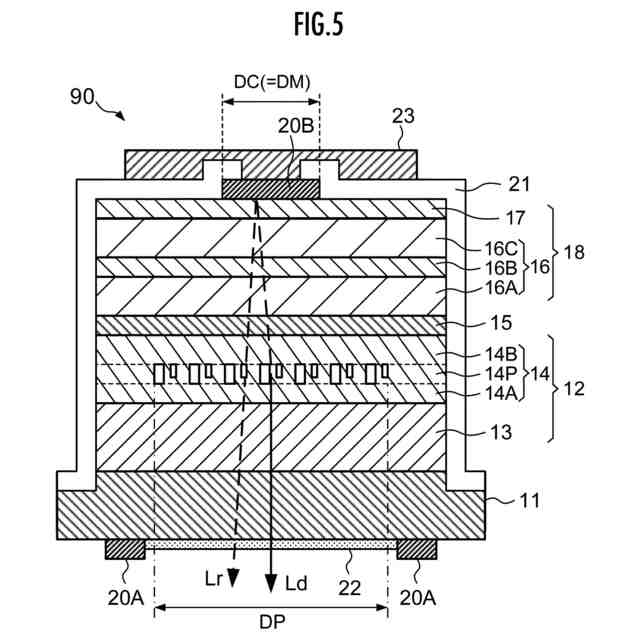

このような2次元フォトニック結晶面発光レーザ素子においては、高次モード発振を抑制し、基本モードを維持しつつ高電流注入時においても安定した、ビーム品質の高いレーザ素子を実現することが重要である。
【先行技術文献】
【特許文献】
【0009】
特許第4294023号公報
【非特許文献】
【0010】
田中他、2016年秋季応用物理学会予稿集15p-B4-20
Y. Liang et al.:Phys. Rev.B Vol.84(2011)195119
M. Yoshida et al., Proceedings of the IEEE (2019). “Experimental Investigation of Lasing Modes in Double-Lattice Photonic-Crystal Resonators and Introduction of In-Plane Heterostructures.”
【発明の概要】
【発明が解決しようとする課題】
(【0011】以降は省略されています)
