公開番号2025092138
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023207828
出願日2023-12-08
発明の名称差動伝送用ケーブル
出願人株式会社TOTOKU
代理人弁理士法人MTI特許事務所
主分類H01B 11/00 20060101AFI20250612BHJP(基本的電気素子)
要約【課題】同相モードと差動モードの伝搬遅延時間差を小さくして対内スキューを小さく抑えた差動伝送用ケーブルを提供する。

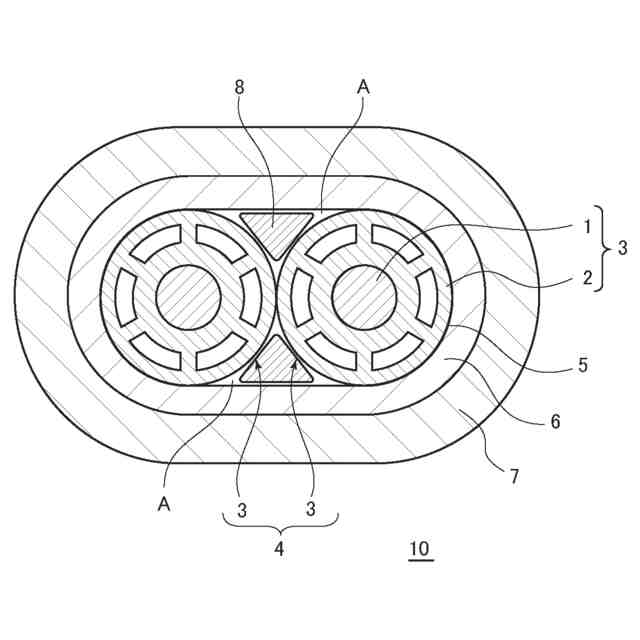

【解決手段】中心導体1とその中心導体1の外周に設けられた絶縁体2とを有する絶縁線3が2本平行に並べられた2芯平行型絶縁線4と、2芯平行型絶縁線4を覆うフィルム状の外部導体5と、フィルム状の外部導体5を覆うカバー導体6と、カバー導体6を覆う外被体7とを有する差動伝送用ケーブル10であって、2芯平行型絶縁線4とフィルム状の外部導体5との間の2つの空隙部位Aには、絶縁体2と同じ又は同種のフッ素系樹脂からなる介在部材8が設けられているように構成して上記課題を解決した。
【選択図】図1

特許請求の範囲【請求項１】
中心導体と該中心導体の外周に設けられた絶縁体とを有する絶縁線が２本平行に並べられた２芯平行型絶縁線と、前記２芯平行型絶縁線を覆うフィルム状の外部導体と、前記フィルム状の外部導体を覆うカバー導体と、前記カバー導体を覆う外被体とを有する差動伝送用ケーブルであって、
前記２芯平行型絶縁線と前記フィルム状の外部導体との間の空隙部位には、前記絶縁体と同じ又は同種のフッ素系樹脂からなる介在部材が設けられている、ことを特徴とする差動伝送用ケーブル。
続きを表示（約 130 文字）【請求項２】
前記絶縁体が、発泡構造又は中空構造である、請求項１に記載の差動伝送用ケーブル。
【請求項３】

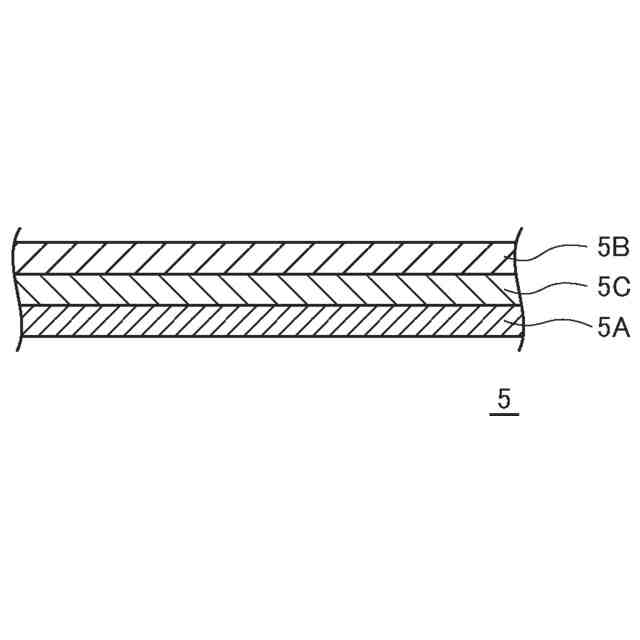

前記フィルム状の外部導体の前記２芯平行型絶縁線側の面には、接着層が設けられている、請求項１又は２に記載の差動伝送用ケーブル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、伝送特性とスキュー特性が良い差動伝送用ケーブルに関する。詳しくは、本発明は、同相モードと差動モードの伝搬遅延時間差を小さくして対内スキューを小さく抑えた差動伝送用ケーブルに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
放送分野では、４Ｋ、８Ｋのより高精細な放送・映像コンテンツが登場しており、高精細な画像を認識するためにケーブルには高速伝送性能が求められる。データセンターやスーパーコンピューターで使用される差動伝送用のメタルケーブルとして、二つの被覆線を並行させてシールドを巻き付けた「ツイナックスケーブル」（２芯平行型同軸ケーブルとも呼ばれる。）が知られている。このツイナックスケーブルの例としては、各導体に絶縁層を被覆した絶縁線を２本平行に並べ、その２本を銅ＰＥＴテープと横巻又は編組からなる外部導体とで覆い、その上にＰＰＳテープやＰＶＣシース等の外被を被覆したものが用いられている（例えば特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－２７７９６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
５Ｇアンテナ用では、２８ＧＨｚの信号をダウンコンバートして１０ＧＨｚで使用しており、１０Ｇｂｉｔ／ｓを超える伝送では、１ｂｉｔあたりの時間が０．１ｎｓを切るようになっている。そのため、差動伝送用ケーブルの２線間の伝搬時間のズレである「対内スキュー」を小さくする必要があり、１ｍあたり９ｐｓの対内スキューがあるケーブルでは、３ｍでは２７ｐｓの対内スキューとなる。
【０００５】
高速伝送に耐え得る差動伝送用ケーブルは、対内スキューを小さく抑える必要があり、ツイナックスケーブルを高速伝送に使用する場合も、対内スキューを小さく抑える必要がある。スキューの発生原因としては、１）被覆した絶縁線２本間の物理的長さの差による時間のズレ、２）中心導体や外部導体の非対称性による時間のズレ、３）同相モードと差動モードとの伝搬遅延時間差による時間のズレ、の３点が考えられる。１）の物理的長さの差については、上記した特許文献１に記載のように、絶縁層に空気層を設けることにより比誘電率を小さくすることで、物理的長さがあっても時間のズレを小さくすることができるとされている。２）の非対称性については、現時点では技術的に困難であると考えられている。３）の同相モードと差動モードとの伝搬遅延時間差については、外部導体を導波路としてできる限り誘電率を均等にする必要がある。
【０００６】

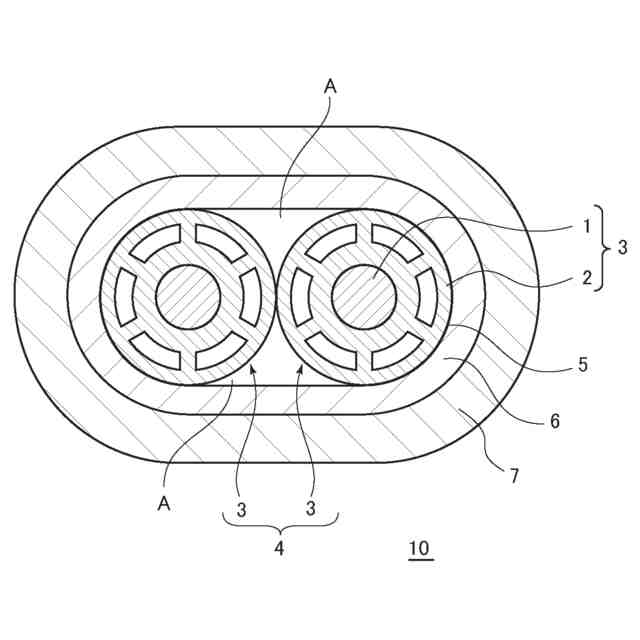

しかし、３）の同相モードと差動モードとの伝搬遅延時間差について、従来の製品では、絶縁層と外部導体との間に大きな空隙があり、その空隙を伝送する同相モードと中心導体間を伝送する差動モードとで時間差が生じていた。
【０００７】
本発明は、上記課題を解決するためになされたものであって、その目的は、同相モードと差動モードの伝搬遅延時間差を小さくして対内スキューを小さく抑えた差動伝送用ケーブルを提供することにある。
【課題を解決するための手段】
【０００８】

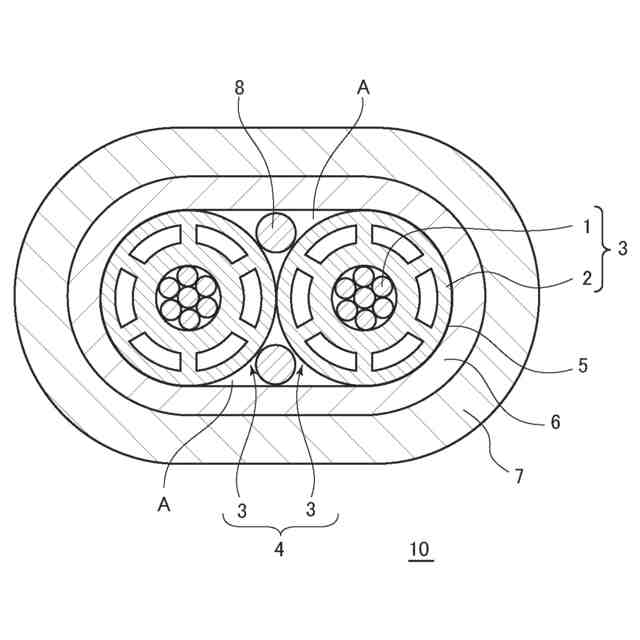

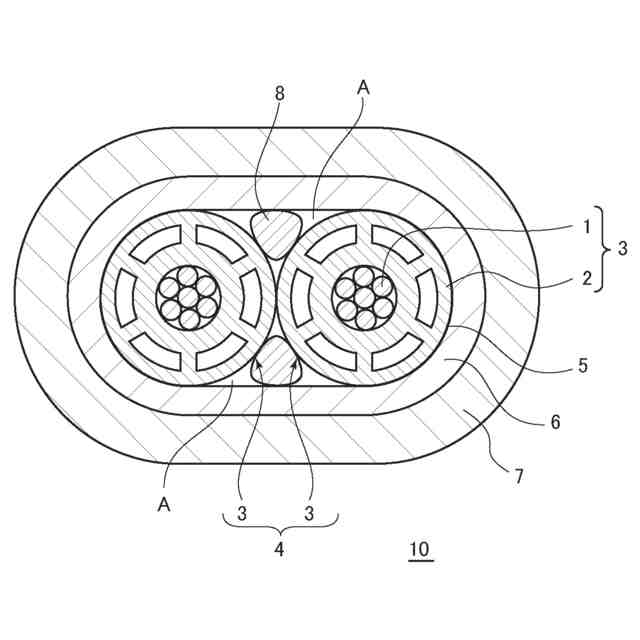

本発明に係る差動伝送用ケーブルは、中心導体と該中心導体の外周に設けられた絶縁体とを有する絶縁線が２本平行に並べられた２芯平行型絶縁線と、前記２芯平行型絶縁線を覆うフィルム状の外部導体と、前記フィルム状の外部導体を覆うカバー導体と、前記カバー導体を覆う外被体とを有する差動伝送用ケーブルであって、前記２芯平行型絶縁線と前記フィルム状の外部導体との間の２つの空隙部位には、前記絶縁体と同じ又は同種のフッ素系樹脂からなる介在部材が設けられている、ことを特徴とする。
【０００９】
この発明によれば、２芯平行型絶縁線とフィルム状の外部導体との間の２つの空隙部位に絶縁体と同じ又は同種のフッ素系樹脂からなる介在部材が設けられているので、その介在部材を設けた後の空隙部位の誘電率と絶縁体の誘電率との差を無くす又は小さくすることができる。その結果、同相モードと差動モードとの伝搬遅延時間差を小さくすることができる。
【００１０】

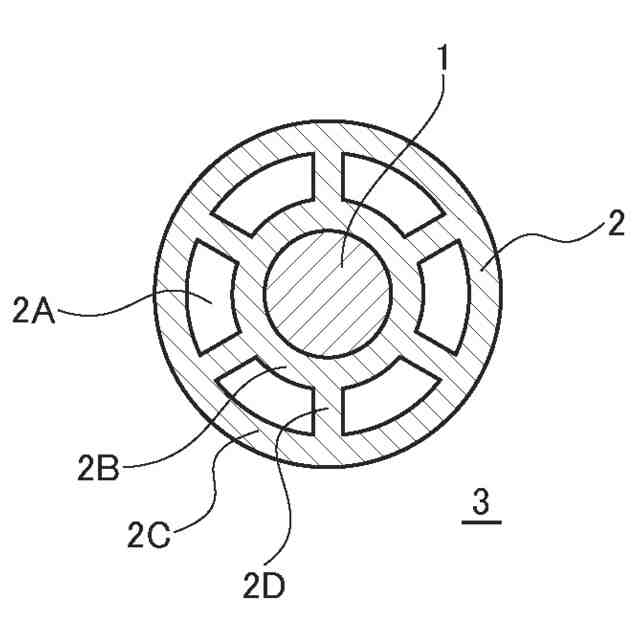

本発明に係る差動伝送用ケーブルにおいて、前記絶縁体が、発泡構造又は中空構造であることが好ましい。
（【００１１】以降は省略されています）
