公開番号2025091847
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023207354
出願日2023-12-08
発明の名称医療用コネクタ及びその医療用コネクタを備えたカテーテル
出願人朝日インテック株式会社
代理人個人
主分類A61M 39/10 20060101AFI20250612BHJP(医学または獣医学;衛生学)
要約【課題】別途インサーターを準備することなく、先端が湾曲したガイドワイヤであっても、そのガイドワイヤの先端を容易に医療用コネクタ内に挿入することができ、かつ、シリンジ等の他の医療器具を容易に医療用コネクタの基端に挿入することができる医療用コネクタを提供する。

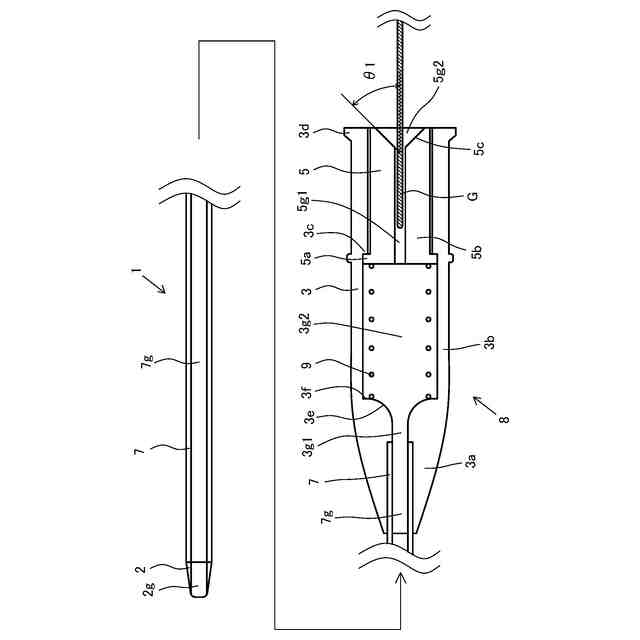

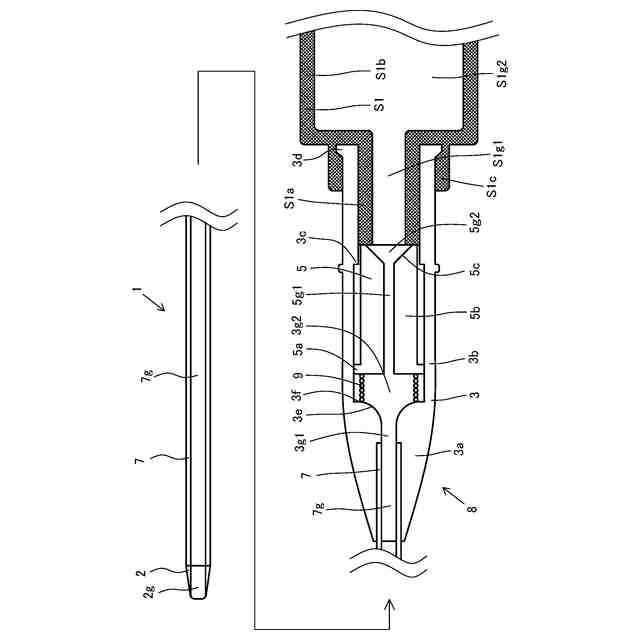

【解決手段】医療用コネクタ8は、シリンジS1等の他の医療器具を挿入可能に形成された基端側空隙部3g2と、その基端側空隙部3g2の先端側に配置され、基端側空隙部3g2の内径よりも小さな内径の先端側空隙部3g1と、を有し、基端と先端との間を貫通した筐体3と、その筐体3の基端側空隙部3g2内を移動可能であって、基端と先端との間を貫通し、先端が基端側空隙部3g2または先端側空隙部3g1に連通する第1の空隙部5g1と、を有する移動体5と、を備えている。
【選択図】図2
特許請求の範囲【請求項１】

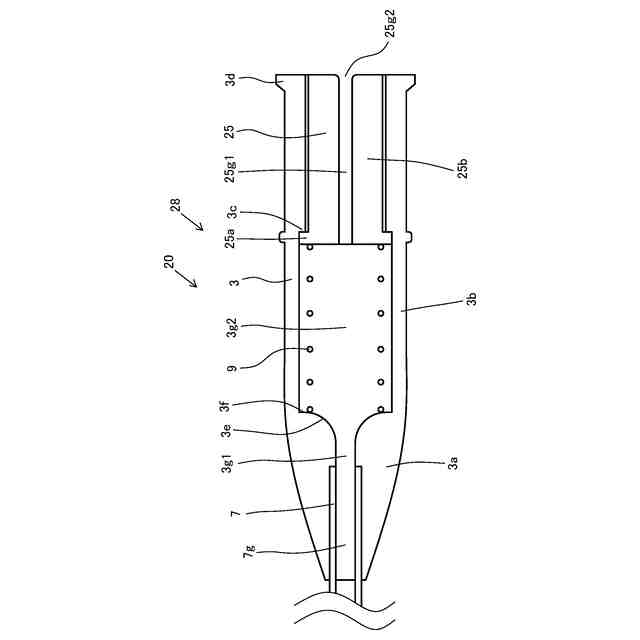

他の医療器具を挿入可能に形成された基端側空隙部と、その基端側空隙部の先端側に配置され、前記基端側空隙部の内径よりも小さな内径の先端側空隙部と、を有し、基端と先端との間を貫通した筐体と、
その筐体の前記基端側空隙部内、または前記筐体の前記基端側空隙部内及び前記先端側空隙部内を移動可能であって、基端と先端との間を貫通し、先端が前記基端側空隙部または前記先端側空隙部に連通する第１の空隙部と、を有する移動体と、
を備えたことを特徴とする医療用コネクタ。
続きを表示（約 820 文字）【請求項２】
前記移動体の前記第１の空隙部は、基端から先端方向に向かって内径が徐々に小さくなる第２のテーパ空隙部を備えたことを特徴とする請求項１に記載の医療用コネクタ。
【請求項３】
前記第２のテーパ空隙部は、前記移動体の長手方向に対する角度を、１５度以上６０度以下としたことを特徴とする請求項２に記載の医療用コネクタ。
【請求項４】

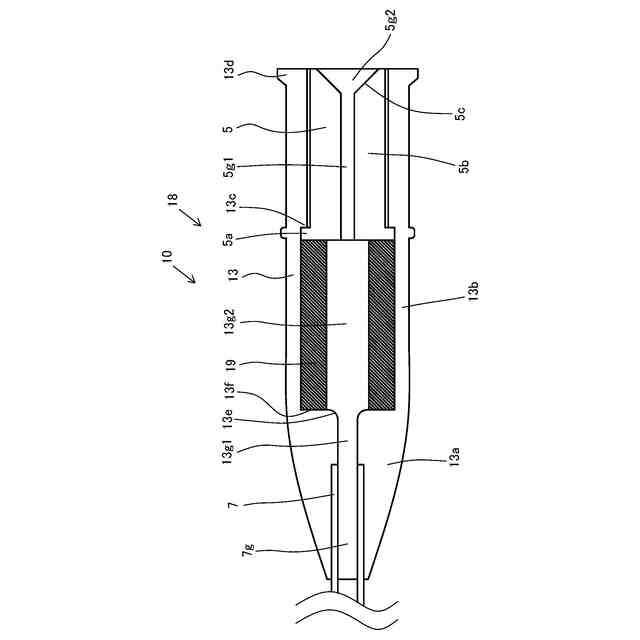

前記移動体と前記筐体との間に配置され、前記移動体を前記筐体の基端側へ付勢する弾性体と、
その弾性体による前記移動体の移動を規制するストッパーと、
を備えたことを特徴とする請求項１に記載の医療用コネクタ。
【請求項５】
前記移動体と前記筐体との間に配置され、前記移動体を前記筐体の基端側へ付勢する弾性体と、
その弾性体による前記移動体の移動を規制するストッパーと、
を備えたことを特徴とする請求項２に記載の医療用コネクタ。
【請求項６】

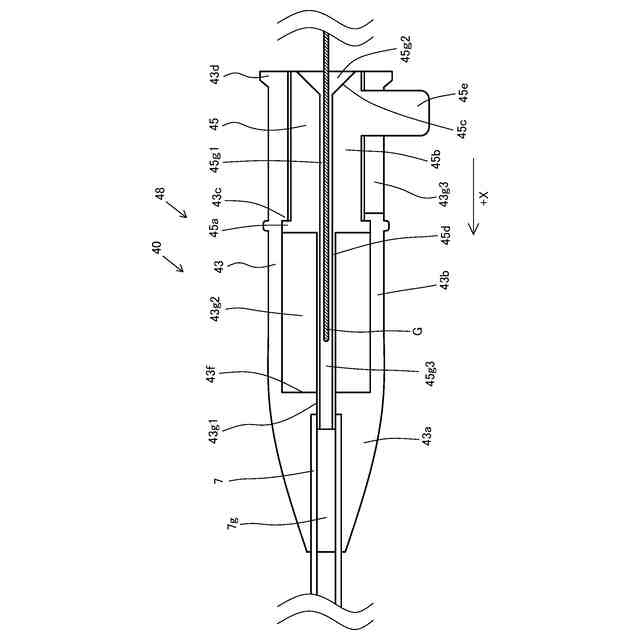

前記移動体の先端を、前記筐体の前記先端側空隙部内に移動可能に配置したことを特徴とする請求項１に記載の医療用コネクタ。
【請求項７】
前記移動体の先端を、前記筐体の前記先端側空隙部内に移動可能に配置したことを特徴とする請求項２に記載の医療用コネクタ。
【請求項８】
前記移動体の先端を、前記筐体の前記先端側空隙部内に移動可能に配置したことを特徴とする請求項４に記載の医療用コネクタ。
【請求項９】
前記移動体の先端を、前記筐体の前記先端側空隙部内に移動可能に配置したことを特徴とする請求項５に記載の医療用コネクタ。
【請求項１０】

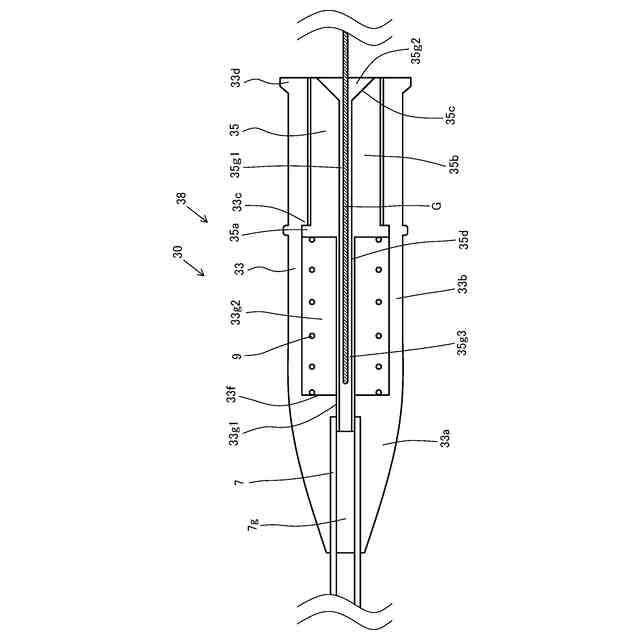

前記移動体は、その基端と前記先端側空隙部とを連通する第２の空隙部を有することを特徴とする請求項６に記載の医療用コネクタ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、患者の血管等の管腔内に挿入して使用されるカテーテル、及びそのカテーテルに備えられた医療用コネクタに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来から、患者の血管等の管腔内に挿入して使用されるカテーテルが知られており、手技を行なう医師は、カテーテルの内腔にガイドワイヤを挿入し、ガイドワイヤの先端をカテーテルの先端から突出させ、ガイドワイヤの先導によってカテーテルを病変部に到達させ、病変部に到達されたカテーテルの内腔を介してステント、塞栓コイル等のデバイスを病変部に配置してきた。
【０００３】
また、カテーテルの基端には、一般に、医療用コネクタが接続されており、その医療用コネクタは、基端から先端に亙って貫通された内腔を介してガイドワイヤを挿入可能なように構成され、医療用コネクタの基端にシリンジ等の他の医療器具を接続可能なように構成されている。
【０００４】
例えば、特許文献１には、内腔２１を有するシャフト２０と、そのシャフト２０の先端に接続されたＸ線不透過マーカ２２と、シャフト２０の基端に接続され、内腔２１に連通するハブ内腔３４を有するカテーテルハブ３０と、を備えたカテーテル１０が記載されていると認められる（図１等参照）。
【０００５】
また、引用文献１に記載されたカテーテルハブ３０は、基端開口部３５と、その基端開口部３５から先端方向へ向かって内径が減少する第１テーパ部３８と、その第１テーパ部３８よりも先端側に配置され、先端方向へ向かって第１テーパ部３８よりも大きい割合で内径が減少する第２テーパ部３９と、第１テーパ部３８と第２テーパ部３９との間に設けられ、挿入されるシリンジ７０等の医療器具の先端を係止可能な係止部４０と、を備える（図２等参照）。
【０００６】
また、引用文献１に記載されたカテーテルハブ３０には、シャフト２０の基端部が挿入され、シャフト２０の基端と第２テーパ部３９の先端とが隣接するように固定され、それによって、シャフト２０の内腔２１とカテーテルハブ３０のハブ内腔３４とが連通していると認められる（図２等参照）。
【０００７】
さらに、引用文献１には、カテーテルハブ３０の基端に薬剤等が収容されたシリンジ７０が接続されている点、及びカテーテルハブ３０のハブ内腔３４内にガイドワイヤ６０が挿入されている点も記載されていると認められる（図４、図５等参照）。
【先行技術文献】
【特許文献】
【０００８】
特開２０１７－５１２１１号公報
特開２００４－２０２００６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
しかしながら、特許文献１に記載のカテーテル１０におけるカテーテルハブ３０は、基端開口部３５から第１テーパ部３８及び第２テーパ部３９を介してシャフト２０の内腔２１までの距離が長いことから、ガイドワイヤ６０の先端が湾曲した場合に、ガイドワイヤ６０の先端をシャフト２０の内腔２１にうまく挿入することができないという問題があった。
【００１０】
一般に、手技を行なう医師は、患者の患部までの経路に応じてガイドワイヤ６０の先端を極端に湾曲させる場合も多いことから、その場合には、特に、ガイドワイヤ６０の先端をシャフト２０の内腔２１にうまく挿入することができない可能性が高かった。
（【００１１】以降は省略されています）
