公開番号2025073921
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023185112
出願日2023-10-27
発明の名称水素ガス吸引装置
出願人個人
代理人個人
主分類A61M 15/00 20060101AFI20250502BHJP(医学または獣医学;衛生学)
要約【課題】簡易かつ安全に高濃度水素ガスを生成し、吸引可能とする水素ガス吸引装置を提供する。
【解決手段】
水を貯溜する第一容器と、前記第一容器に連通する第二容器と、第二容器の上部に連通する開閉可能な吸引部と、
からなり、
前記吸引部が閉止した状態で、前記第二容器に水素ガス発生剤と水の化学反応により水素ガスを発生させ、発生した水素ガスが第二容器の水面を押し下げるとともに、前記第一容器の水面を押し上げ、吸引部を開放することで前記第一容器の水面が低下するとともに、前記第二容器の水面が上昇し前記第二容器に蓄積された水素ガスが吸引部に押し出され、押し出された水素ガスを吸引することを特徴とする水素ガス吸引装置の構成とした。
【選択図】図1
特許請求の範囲【請求項１】
水を貯溜する第一容器と、
前記第一容器に連通する第二容器と、
第二容器の上部に連通する開閉可能な吸引部と、
からなり、
前記吸引部が閉止した状態で、
前記第二容器に水素ガス発生剤と水の化学反応により水素ガスを発生させ、
発生した水素ガスが第二容器の水面を押し下げるとともに、
前記第一容器の水面を押し上げ、
吸引部を開放することで前記第一容器の水面が低下するとともに、
前記第二容器の水面が上昇し前記第二容器に蓄積された水素ガスが吸引部に押し出され、
押し出された水素ガスを吸引することを特徴とする
水素ガス吸引装置。
続きを表示（約 1,300 文字）【請求項２】
上部に開口を備え、水を貯溜する外水槽である第一容器と、
前記第一容器の開口に非密閉的に挿入され、容器側面に貫通孔を穿設された内水槽と前記内水槽の上部、側面、または底面に着脱可能なキャップよりなる第二容器と、
前記第二容器内に連通し水素ガスの流路であるチューブと前記チューブの開閉を制御する栓と前記栓に連結する水素ガスが放出される吐出部よりなる吸引部と、
前記第二容器内に投入された水素ガス発生剤の浮上を阻止する押さえと、
からなり、
以下の手順で水素ガスを吸引する、
１）前記外水槽に水を入れたうえで、前記内水槽に押さえで水素ガス発生剤の浮上を阻止した状態でキャップを取り付け、前記外水槽の開口から前記第二容器を挿入することで前記外水槽の水が前記内水槽の前記貫通孔から前記内水槽に入り込み、前記水素ガス発生剤と水が化学反応し、水素ガスを発生させ、
２）前記水素ガスが前記内水槽の水面を前記貫通孔まで押し下げるとともに前記外水槽の水面が押し上げられ前記内水槽内に水素ガスが蓄積され、
３）前記栓を開にすることで前記外水槽の水面が下がるとともに前記内水槽の水面が上昇することで、前記第二容器内の水素ガスが前記吐出部から放出され、
４）前記吐出部から放出された水素ガスを吸引することを特徴とする
水素ガス吸引装置。
【請求項３】
前記内水槽の底部に、第二貫通孔を設けたことを特徴とする請求項２に記載の水素ガス吸引装置。
【請求項４】
上部に開口を備える水を貯溜する上水槽である第一容器と、
前記第一容器の底部に接続する連結部と、
側面に貫通孔を穿設され、前記貫通孔が前記連結部の他端に接続する下水槽と前記下水槽に着脱可能なキャップよりなる第二容器と、
前記第二容器内に連通し水素ガスの流路であるチューブと前記チューブの開閉を制御する栓と前記栓に連結する水素ガスが放出される吐出部よりなる吸引部と、
前記第二容器内に投入された水素ガス発生剤の浮上を阻止する押さえと、
からなり、
以下の手順で水素ガスを吸引する、
１）前記下水槽に押さえで水素ガス発生剤の浮上を阻止した状態で水を貯溜したうえでキャップを取り付け、前記第二容器で前記水素ガス発生剤と水が化学反応することで水素ガスを発生し、
２）前記水素ガスが前記下水槽の水面を前記貫通孔まで押し下げるとともに前記上水槽の水面が押し上げられ前記下水槽内に水素ガスが蓄積され、
３）前記栓を開にすることで前記上水槽の水面が下がるとともに前記下水槽の水面が上昇することで、前記第二容器内部の水素ガスが前記吐出部から放出され、
４）前記吐出部から放出された水素ガスを吸引することを特徴とする
水素ガス吸引装置。
【請求項５】
前記第一容器及び前記第二容器を、フレームに着脱可能に固定したことを特徴とする請求項４に記載の水素ガス吸引装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、簡易かつ安全に高濃度水素ガスを生成し、吸引可能とする水素ガス吸引装置に関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
水素ガスを吸入することで、体内の活性酸素が水になり体外へ排出され、疲労回復効果、アンチエイジング効果など健康的作用があることが知られている。
【０００３】
水素ガス吸引装置として、カートリッジ式（特許文献１）、電気分解式（特許文献２）などが、開発、流通している。しかしながら、いずれも、初期費用、ランニングコストが高いものである。
【先行技術文献】
【特許文献】
【０００４】
特開2019-42498「カートリッジ式の水素ガス吸引装置」
特開2018-183527「電気分解式の水素吸引装置」
【発明の概要】
【発明が解決しようとする課題】
【０００５】
そこで、本発明は、簡易かつ安全に高濃度水素ガスを生成し、吸引可能とする水素ガス吸引装置を提供することを目的とするものである。
【課題を解決するための手段】
【０００６】
そして、本発明は、上記の課題を解決するために、
（１）
水を貯溜する第一容器と、
前記第一容器に連通する第二容器と、
第二容器の上部に連通する開閉可能な吸引部と、
からなり、
前記吸引部が閉止した状態で、
前記第二容器に水素ガス発生剤と水の化学反応により水素ガスを発生させ、
発生した水素ガスが第二容器の水面を押し下げるとともに、
前記第一容器の水面を押し上げ、
吸引部を開放することで前記第一容器の水面が低下するとともに、
前記第二容器の水面が上昇し前記第二容器に蓄積された水素ガスが吸引部に押し出され、
押し出された水素ガスを吸引することを特徴とする
水素ガス吸引装置。
（２）
上部に開口を備え、水を貯溜する外水槽である第一容器と、
前記第一容器の開口に非密閉的に挿入され、容器側面に貫通孔を穿設された内水槽と前記内水槽の上部、側面、または底面に着脱可能なキャップよりなる第二容器と、
前記第二容器内に連通し水素ガスの流路であるチューブと前記チューブの開閉を制御する栓と前記栓に連結する水素ガスの吐出部よりなる吸引部と、
前記第二容器内に投入された水素ガス発生剤の浮上を阻止する押さえと、
からなり、
以下の手順で水素ガスを吸引する、
１）前記外水槽に水を入れたうえで、前記内水槽に押さえで水素ガス発生剤の浮上を阻止した状態でキャップを取り付け、前記外水槽の開口から前記第二容器を挿入することで前記外水槽の水が前記内水槽の前記貫通孔から前記内水槽に入り込み、前記水素ガス発生剤と水が化学反応し、水素ガスを発生させ、
２）前記水素ガスが前記内水槽の水面を前記貫通孔まで押し下げるとともに前記外水槽の水面が押し上げられ前記内水槽内に水素ガスが蓄積され、
３）前記栓を開にすることで前記外水槽の水面が下がるとともに前記内水槽の水面が上昇することで、前記第二容器内の水素ガスが前記吐出部から放出され、
４）前記吐出部から放出された水素ガスを吸引することを特徴とする
水素ガス吸引装置。
（３）
前記内水槽の底部に、第二貫通孔を設けたことを特徴とする（２）に記載の水素ガス吸引装置。
（４）
上部に開口を備える水を貯溜する上水槽である第一容器と、
前記第一容器の底部に接続する連結部と、
側面に貫通孔を穿設され、前記貫通孔が前記連結部の他端に接続する下水槽と前記下水槽に着脱可能なキャップよりなる第二容器と、
前記第二容器内に連通し水素ガスの流路であるチューブと前記チューブの開閉を制御する栓と前記栓に連結する水素ガスの吐出部よりなる吸引部と、
前記第二容器内に投入された水素ガス発生剤の浮上を阻止する押さえと、
からなり、
以下の手順で水素ガスを吸引する、
１）前記下水槽に押さえで水素ガス発生剤の浮上を阻止した状態で水を貯溜したうえでキャップを取り付け、前記第二容器で前記水素ガス発生剤と水が化学反応することで水素ガスを発生し、
２）前記水素ガスが前記下水槽の水面を前記貫通孔まで押し下げるとともに前記上水槽の水面が押し上げられ前記下水槽内に水素ガスが蓄積され、
３）前記栓を開にすることで前記上水槽の水面が下がるとともに前記下水槽の水面が上昇することで、前記第二容器内部の水素ガスが前記吐出部から放出され、
４）前記吐出部から放出された水素ガスを吸引することを特徴とする
水素ガス吸引装置。
（５）
前記第一容器及び前記第二容器を、フレームに着脱可能に固定したことを特徴とする（４）に記載の水素ガス吸引装置。
の構成とした。
【発明の効果】
【０００７】
本発明は、上記構成であるので、簡易かつ安全に高濃度水素ガスを生成し、吸引可能とする水素ガス吸引装置を提供することができる。
【図面の簡単な説明】
【０００８】

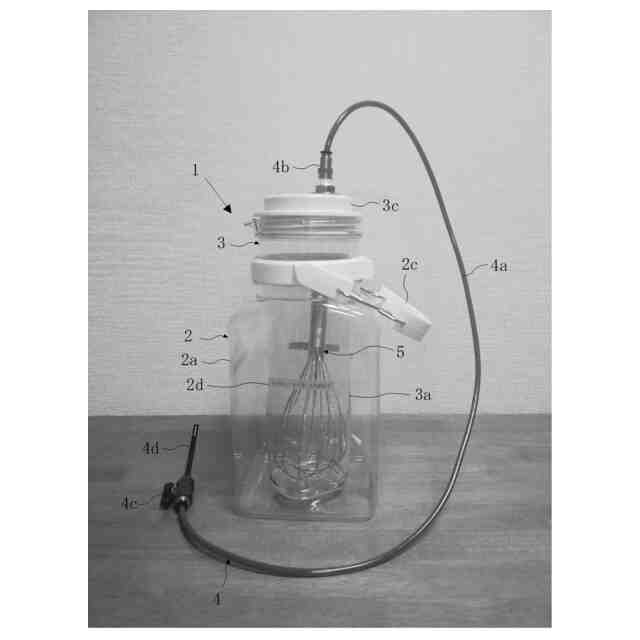

本発明である水素ガス吸引装置の第１の実施形態の組み立て状態の写真である。

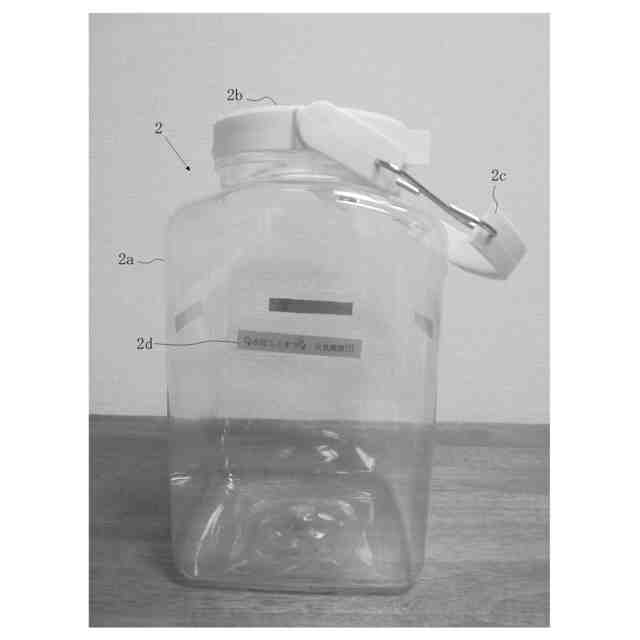

本発明である水素ガス吸引装置の第１の実施形態の第一容器の写真である。

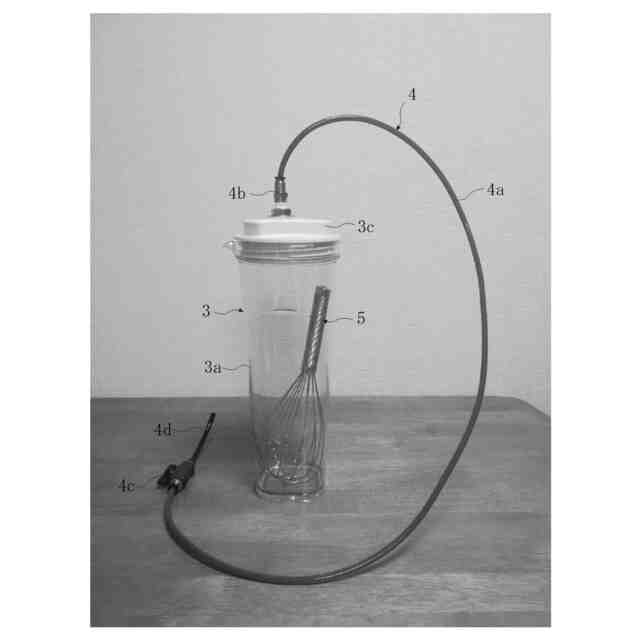

本発明である水素ガス吸引装置の第１の実施形態の第二容器、吸引部、押さえを組み立てた状態の写真である。

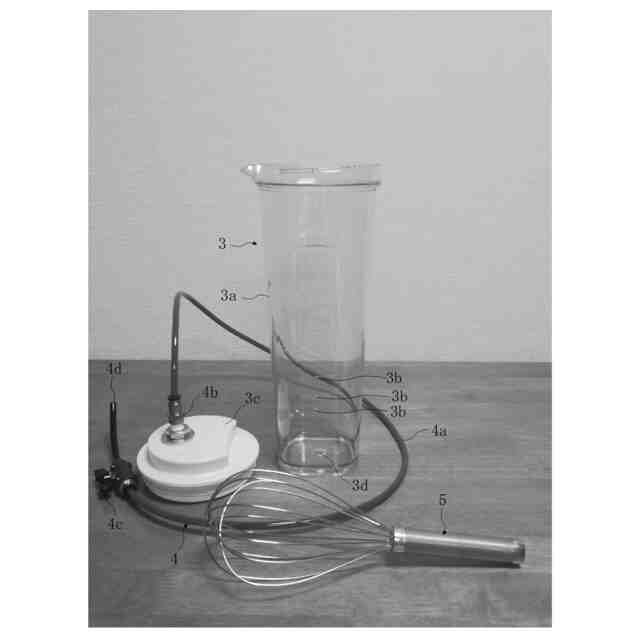

本発明である水素ガス吸引装置の第１の実施形態の第二容器から吸引部を接続した状態でキャップを外し、押さえを外に置いた状態の写真である。

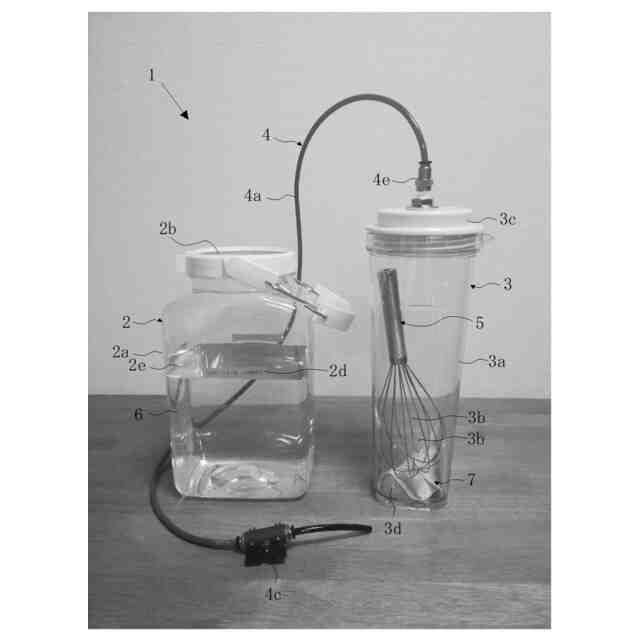

本発明である水素ガス吸引装置の第１の実施形態の水素ガス発生準備の説明図である。

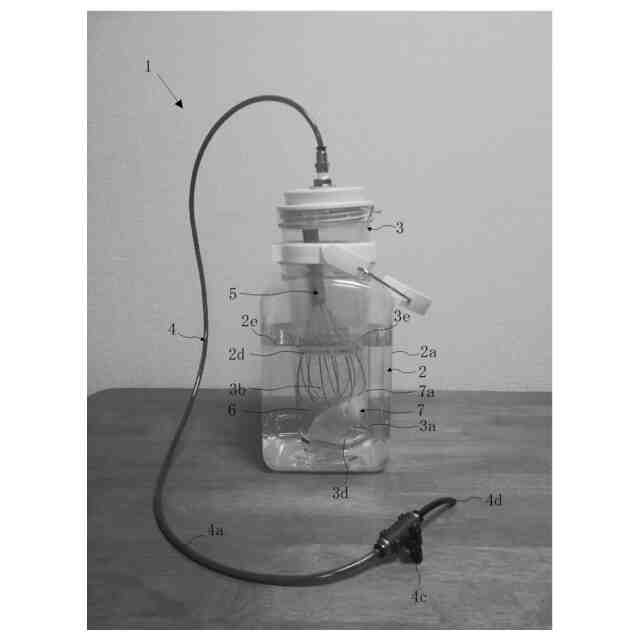

本発明である水素ガス吸引装置の第１の実施形態において、図５の状態の第二容器を水を貯溜した第一容器内に挿入し、水素ガス発生剤と水を接触させ、化学反応にて、水素ガスを発生させているところの写真である。

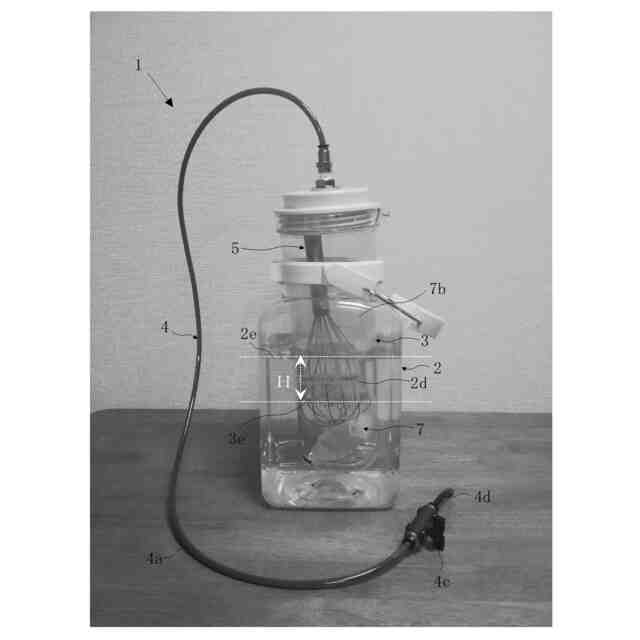

本発明である水素ガス吸引装置の第１の実施形態において、栓が閉止状態で、第二容器上部水素ガスが充満し、第二容器内の水面が押し下げられ、第一容器内の水面が上昇している状態である。

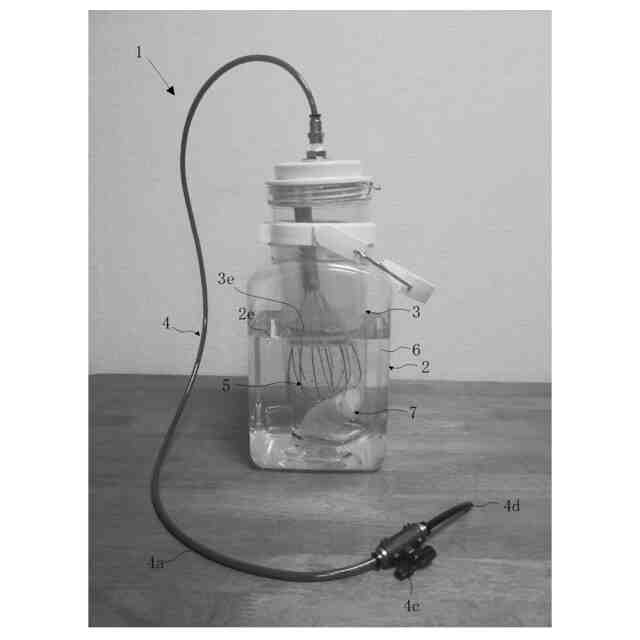

本発明である水素ガス吸引装置の第１の実施形態において、栓を開放したことで、水素ガスを吸引した後の状態の写真である。開栓することで、第一容器から第二容器に、水が貫通孔及び第二貫通孔を通り、流れ込み、第二容器の上部に蓄積された水素ガスを水が押し出されることで、水素ガスが吐出部から放出される。

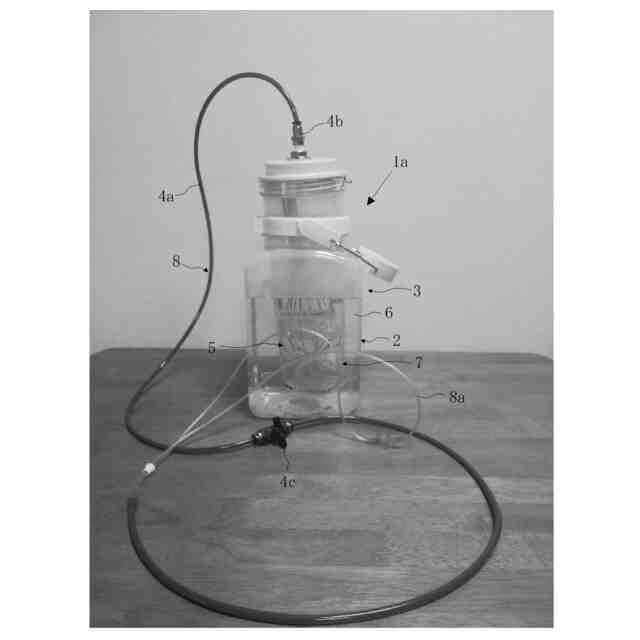

吐出部として、カニューラの使用例を示した。
第二容器の他の実施形態の説明図である。
本発明である水素ガス吸引装置の第２の実施形態の全体写真である。
本発明である水素ガス吸引装置の第２の実施形態の正面写真である。
本発明である水素ガス吸引装置の第２の実施形態の背面写真である。
本発明である水素ガス吸引装置の第２の実施形態おいて、水素ガス発生開始の状態の写真である。
本発明である水素ガス吸引装置の第２の実施形態の水素ガス発生の最大蓄積状態の写真である。
【発明を実施するための形態】
【０００９】
以下、添付図面に基づき本発明について詳細に説明する。なお、本発明は下記実施例に限定されるものではない。
【実施例】
【００１０】
図１－９に示すように、本発明である水素ガス吸引装置１は、第一容器２と、第二容器３と、吸引部４と、押さえ５と、からなり、第二容器３の内部に水素ガス発生剤７を配置して、水６と水素ガス発生剤７が化学反応し、水素ガス７ｂを発生させる。
（【００１１】以降は省略されています）
