公開番号2025088467
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023203181
出願日2023-11-30
発明の名称木造柱梁の施工方法
出願人株式会社竹中工務店
代理人弁理士法人太陽国際特許事務所
主分類E04B 1/26 20060101AFI20250604BHJP(建築物)
要約【課題】木造柱及び木造梁の貫接合構造の施工性を向上することを目的とする。

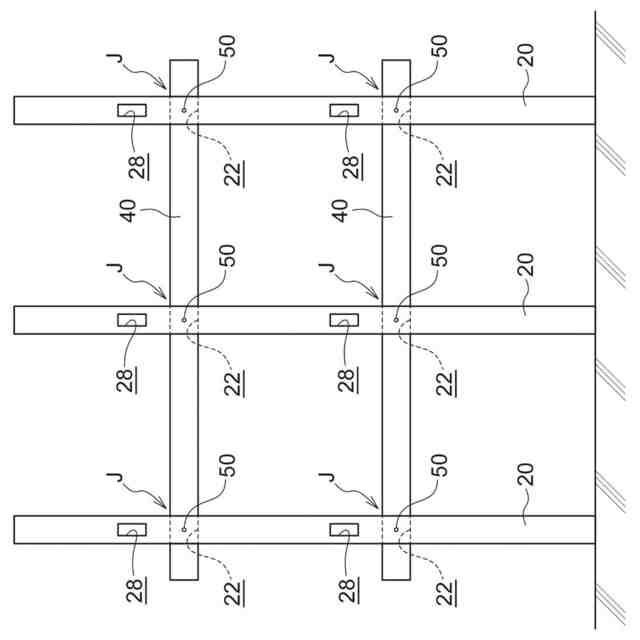

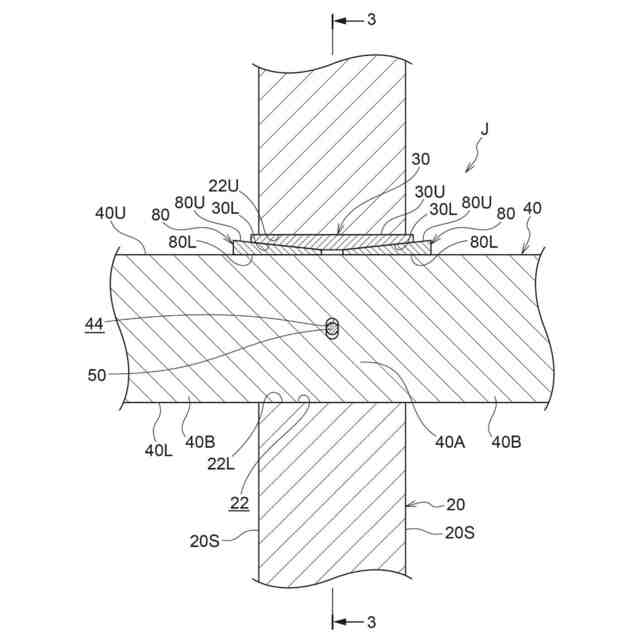

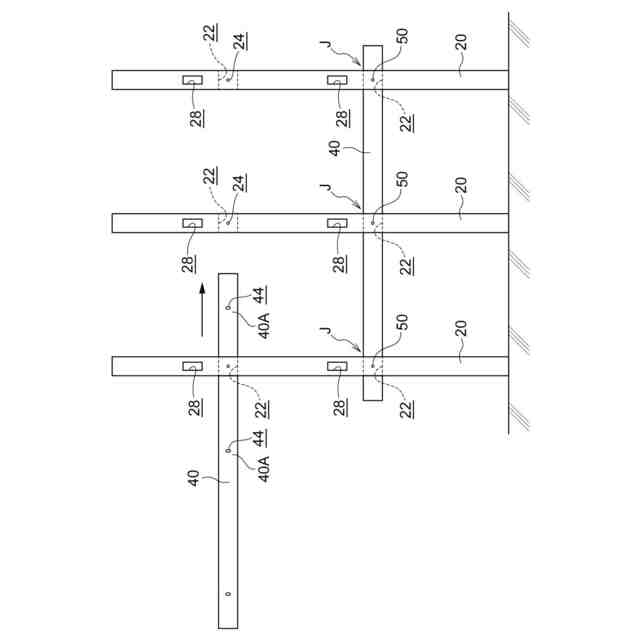

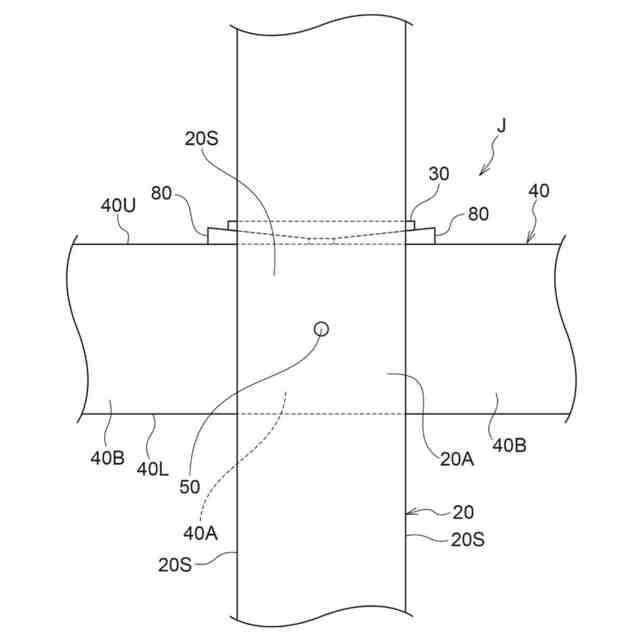

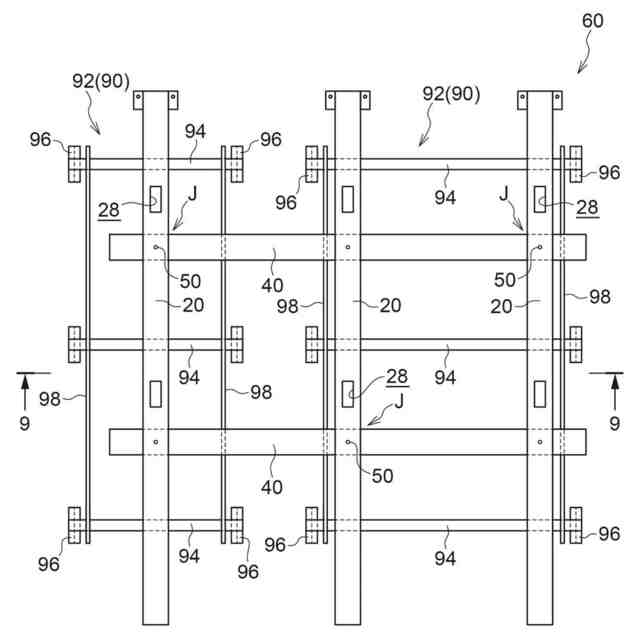

【解決手段】木造柱梁の施工方法は、木造柱20の貫通孔22に木造梁40を貫通させた貫接合部Jに、木造柱20の外側面20Sから棒状部材50を挿入し、木造柱20と木造梁40とを接合した状態で、貫通孔22に楔部材80を挿入する。
【選択図】図2
特許請求の範囲【請求項１】
木造柱の貫通孔に木造梁を貫通させた貫接合部に、前記木造柱の外側面から棒状部材を挿入し、前記木造柱と前記木造梁とを接合した状態で、前記貫通孔に楔部材を挿入する、
木造柱梁の施工方法。
続きを表示（約 190 文字）【請求項２】

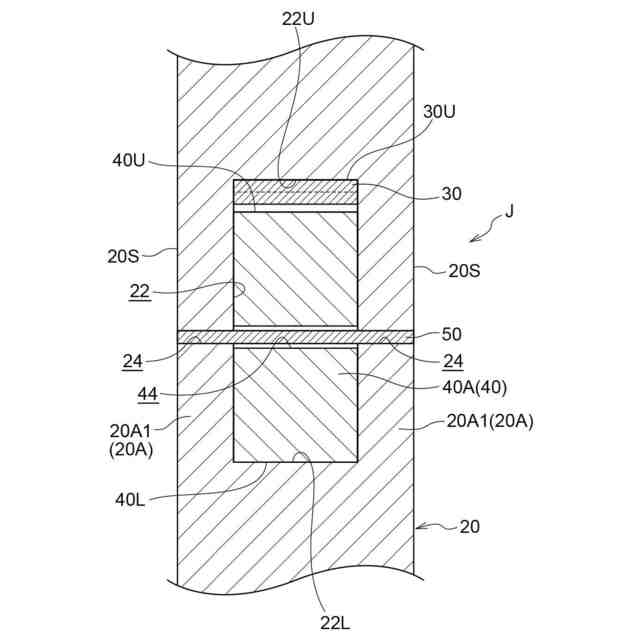

前記棒状部材は、前記貫接合部を前記木造梁の梁幅方向から見て、前記貫通孔内に配置される前記木造梁の仕口部の中央部に位置する、
請求項１に記載の木造柱梁の施工方法。
【請求項３】

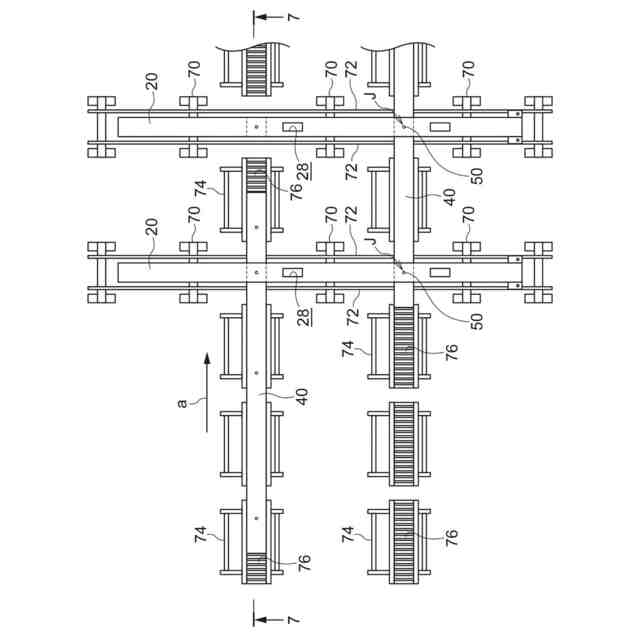

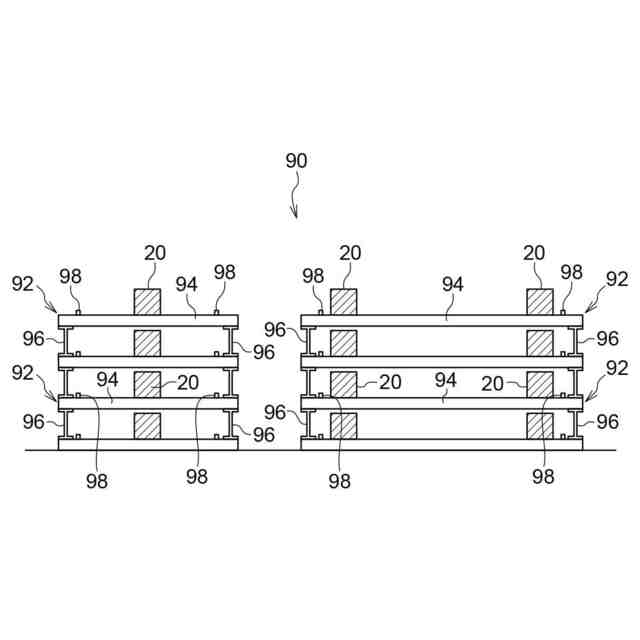

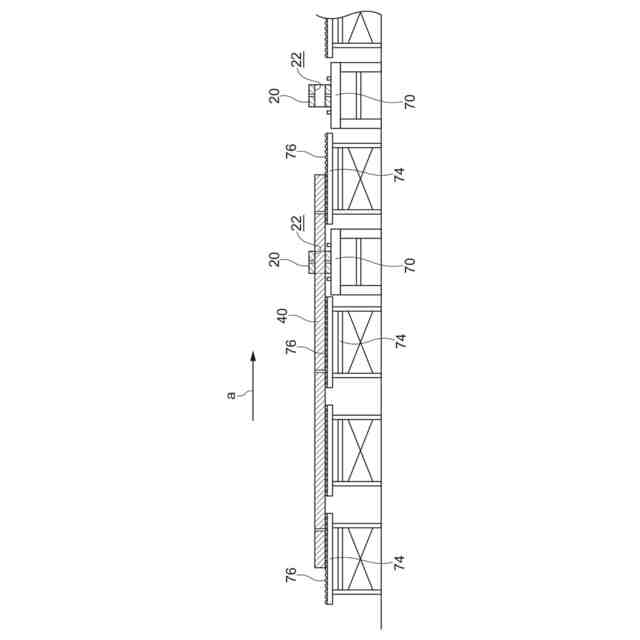

地組によって、前記木造柱の前記貫通孔に前記木造梁を貫通させるとともに、前記貫接合部に前記棒状部材を挿入する、
請求項１又は請求項２に記載の木造柱梁の施工方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、木造柱梁の施工方法に関する。
続きを表示（約 950 文字）【背景技術】
【０００２】
木造柱と木造梁とを地組する木造柱梁の施工方法が知られている（例えば、特許文献１，２参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－１３３６００号公報
特開平１１－２２００３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、木造柱の貫通孔に木造梁を貫通させるとともに、当該貫通孔に楔部材を挿入することにより、木造柱と木造梁とを接合する貫接合構造が知られている。
【０００５】
この貫接合構造では、貫通孔に楔部材を挿入する際や、貫通孔に楔部材を挿入する前に、木造柱と木造梁とが位置ずれする可能性があり、施工に手間がかかる。
【０００６】
本発明は、上記の事実を考慮し、木造柱及び木造梁の貫接合構造の施工性を向上することを目的とする。
【課題を解決するための手段】
【０００７】
請求項１に記載の木造柱梁の施工方法は、木造柱の貫通孔に木造梁を貫通させた貫接合部に、前記木造柱の外側面から棒状部材を挿入し、前記木造柱と前記木造梁とを接合した状態で、前記貫通孔に楔部材を挿入する。
【０００８】
請求項１に係る木造柱梁の施工方法によれば、木造柱の貫通孔に木造梁を貫通させた貫接合部に、木造柱の外側面から棒状部材を挿入し、木造柱と木造梁とを接合した状態で、木造柱の貫通孔に楔部材を挿入する。
【０００９】
このように木造柱の貫通孔に楔部材を挿入する前に、棒状部材によって木造柱と木造梁とを接合することにより、木造柱の貫通孔に楔部材を挿入する際や、木造柱の貫通孔に楔部材を挿入する前に、木造柱と木造梁との位置ずれが抑制される。したがって、木造柱及び木造梁の貫接合構造の施工性が向上する。
【００１０】
請求項２に記載の木造柱梁の施工方法は、請求項１に記載の木造柱梁の施工方法において、前記棒状部材は、前記貫接合部を前記木造梁の梁幅方向から見て、前記貫通孔内に配置される前記木造梁の仕口部の中央部に位置する。
（【００１１】以降は省略されています）
