公開番号2025087190
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023201675
出願日2023-11-29
発明の名称表示制御システム、表示制御方法および遠隔操作システム
出願人株式会社小松製作所
代理人弁理士法人志賀国際特許事務所
主分類E02F 9/26 20060101AFI20250603BHJP(水工;基礎;土砂の移送)
要約【課題】高さ方向の情報を補足することができる表示制御システム、表示制御方法および遠隔操作システムを提供する。
【解決手段】表示制御システムは、表示装置の表示制御システムであって、作業機械で計測された計測情報を取得する取得部と、前記作業機械の側面画像と高さ方向の基準を表す基準画像を含む合成画像を前記表示装置に表示する表示部と、を備え、前記表示部は、前記作業機械の接地面と異なる高さの前記作業機械の周辺の所定の高さを前記基準画像の基準とし、前記計測情報に基づいて、前記側面画像を、前記基準画像を基準として実際の高さに応じた位置に描画する。
【選択図】図7
特許請求の範囲【請求項１】
表示装置の表示制御システムであって、
作業機械で計測された計測情報を取得する取得部と、
前記作業機械の側面画像と高さ方向の基準を表す基準画像を含む合成画像を前記表示装置に表示する表示部と、
を備え、
前記表示部は、前記作業機械の接地面と異なる高さの前記作業機械の周辺の所定の高さを前記基準画像の基準とし、前記計測情報に基づいて、前記側面画像を前記基準画像の高さに応じた位置に描画する、
表示制御システム。
続きを表示（約 1,100 文字）【請求項２】
前記基準画像の高さは、前記作業機械を基準とした高さ、または前記作業機械の前記周辺の所定の高さのいずれかに切り替えて前記合成画像を生成する
請求項１に記載の表示制御システム。
【請求項３】
前記周辺の所定の高さは、他作業機械を基準とした高さである
請求項２に記載の表示制御システム。
【請求項４】
前記作業機械と前記他作業機械との位置関係に基づいて前記切替を行う
請求項３に記載の表示制御システム。
【請求項５】
前記他作業機械は運搬車両であり、
前記運搬車両を基準とした高さは、前記他運搬車両の走路の高さに対応する
請求項３に記載の表示制御システム。
【請求項６】
前記計測情報は、前記作業機械のピッチ角を含み、前記ピッチ角に基づいて、前記側面画像を傾斜して表示する
請求項５に記載の表示制御システム。
【請求項７】
前記作業機械は、作業機を備え、
前記計測情報は、前記作業機の姿勢を表す姿勢情報を含み、前記姿勢情報に基づいて、前記側面画像を表示する
請求項５または６に記載の表示制御システム。
【請求項８】
前記作業機械は、撮像装置を備え、
前記撮像装置が撮像した撮像画像に前記合成画像を重畳させて前記表示装置に表示する
請求項７に記載の表示制御システム。
【請求項９】
撮像装置を備える作業機械で計測された計測情報を取得する取得部と、前記撮像装置が撮像した撮像画像に前記作業機械の側面画像と高さ方向の基準を表す基準画像を含む合成画像を重畳させて前記作業機械の遠隔地に設けられた表示装置に表示する表示部と、を備え、前記表示部が、前記作業機械の接地面と異なる高さの前記作業機械の周辺の所定の高さを前記基準画像の基準とし、前記計測情報に基づいて、前記側面画像を前記基準画像の高さに応じた位置に描画する、表示制御システムと、
前記表示装置と、
前記遠隔地に設けられた前記作業機械の操作装置と、
を備える遠隔操作システム。
【請求項１０】
表示装置の表示制御方法であって、
作業機械で計測された計測情報を取得するステップと、
前記作業機械の側面画像と高さ方向の基準を表す基準画像を含む合成画像を前記表示装置に表示するステップと、
前記作業機械の接地面と異なる高さの前記作業機械の周辺の所定の高さを前記基準画像の基準とし、前記計測情報に基づいて、前記側面画像を前記基準画像の高さに応じた位置に描画するステップと、
を含む表示制御方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、表示制御システム、表示制御方法および遠隔操作システムに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１には、作業車両（以下、作業機械という）を遠隔操作するための遠隔運転室の表示装置を制御する表示制御システムが記載されている。特許文献１に記載されている表示制御システムでは、表示装置に、作業機械に乗っているときに得られる感覚の欠乏を補足するための画像である補足画像が表示される。ここで、補足画像は、例えば、作業機の現在の姿勢を表す作業機械の側面を描く画像を含む姿勢画像である。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２０／０９０９８５号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
遠隔操作システムを用いて作業機械が運搬車両へ積込作業を行う場合、カメラ映像上、運搬車両の高さをオペレータが認識することが困難となる場合がある。また、有人の作業機械において、操作に不慣れなオペレータでも同様の問題がある。これに対し、特許文献１に記載の装置では、運搬車両との高さ方向の情報が、場合によっては不足することがあるという課題があった。
【０００５】
本開示は、上記課題を解決するため、高さ方向の情報を補足することができる表示制御システム、表示制御方法および遠隔操作システムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の表示制御システムは、表示装置の表示制御システムであって、作業機械で計測された計測情報を取得する取得部と、前記作業機械の側面画像と高さ方向の基準を表す基準画像を含む合成画像を前記表示装置に表示する表示部と、を備え、前記表示部は、前記作業機械の接地面と異なる高さの前記作業機械の周辺の所定の高さを前記基準画像の基準とし、前記計測情報に基づいて、前記側面画像を、前記基準画像を基準として実際の高さに応じた位置に描画する。
【０００７】
本開示の表示制御方法は、表示装置の表示制御方法であって、作業機械で計測された計測情報を取得するステップと、前記作業機械の側面画像と高さ方向の基準を表す基準画像を含む合成画像を前記表示装置に表示するステップと、前記作業機械の接地面と異なる高さの前記作業機械の周辺の所定の高さを前記基準画像の基準とし、前記計測情報に基づいて、前記側面画像は、前記基準画像を基準として実際の高さに応じた位置に描画するステップと、を含む。
【０００８】
本開示の遠隔操作システムは、撮像装置を備える作業機械で計測された計測情報を取得する取得部と、前記撮像装置が撮像した撮像画像に前記作業機械の側面画像と高さ方向の基準を表す基準画像を含む合成画像を重畳させて前記作業機械の遠隔地に設けられた表示装置に表示する表示部と、を備え、前記表示部が、前記作業機械の接地面と異なる高さの前記作業機械の周辺の所定の高さを前記基準画像の基準とし、前記計測情報に基づいて、前記側面画像を、前記基準画像を基準として実際の高さに応じた位置に描画する、表示制御システムと、前記表示装置と、前記遠隔地に設けられた前記作業機械の操作装置と、を備える。
【発明の効果】
【０００９】
本開示の表示制御システム、表示制御方法および遠隔操作システムによれば、合成画像によって高さ方向の情報を補足することができる。
【図面の簡単な説明】
【００１０】

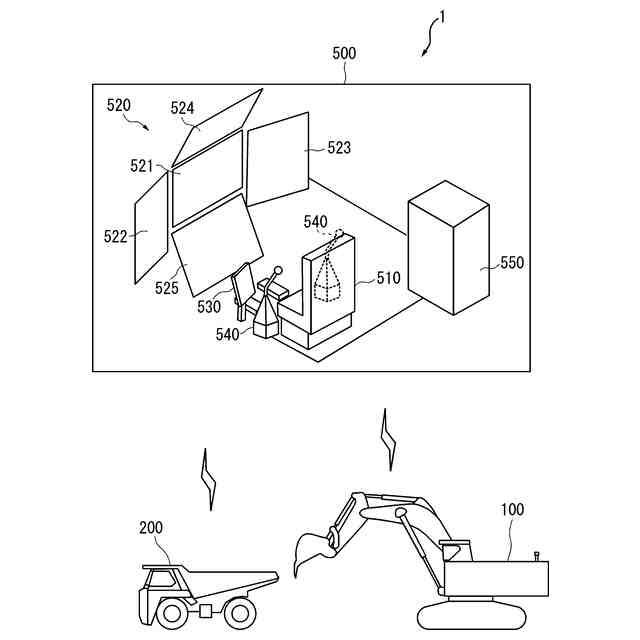

本開示の実施形態に係る遠隔操作システムの構成例を示す概略図である。

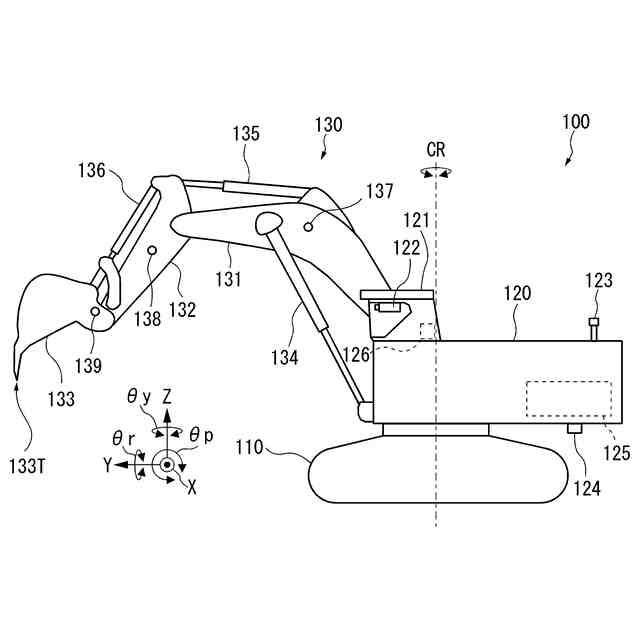

本開示の実施形態に係る作業機械の外観図である。

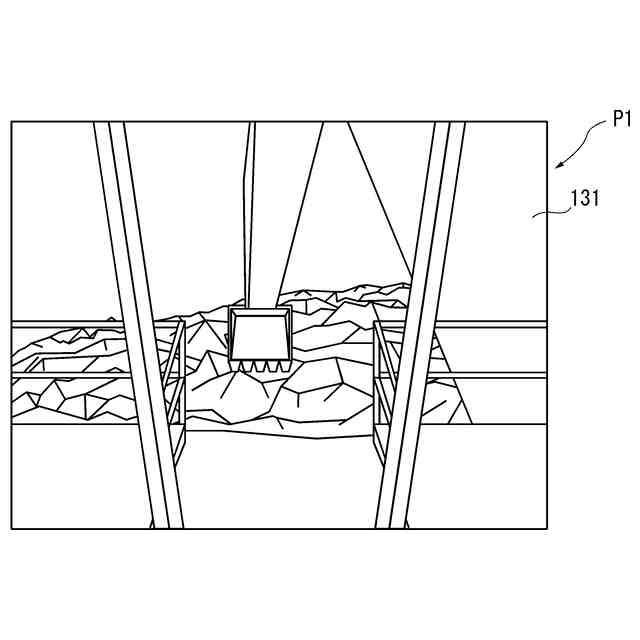

本開示の実施形態に係る作業機械の撮像装置が撮像した撮像画像の例を示す模式図である。

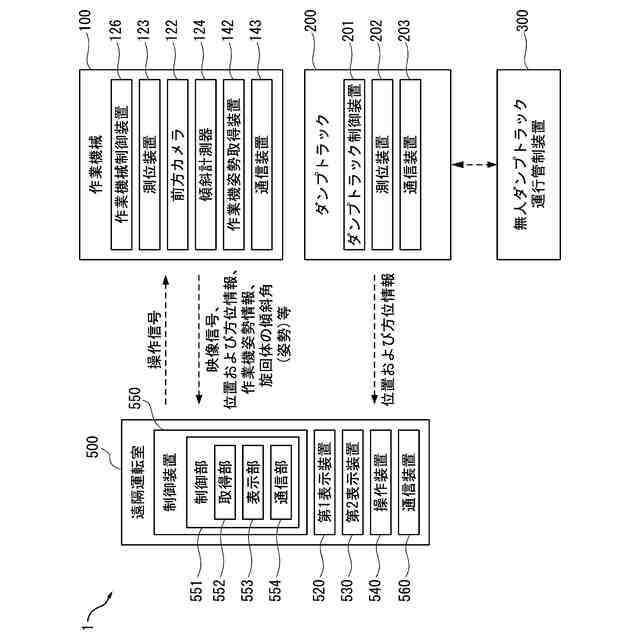

本開示の実施形態に係る遠隔操作システムの構成例を示す概略ブロック図である

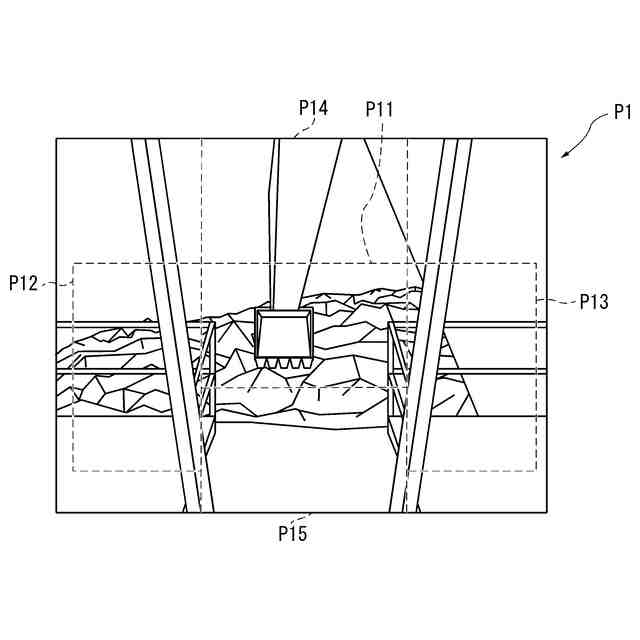

本開示の実施形態に係る撮像画像から切り出される画像の例を示す模式図である。
本開示の実施形態に係る表示装置が表示する画像の例を示す模式図である。

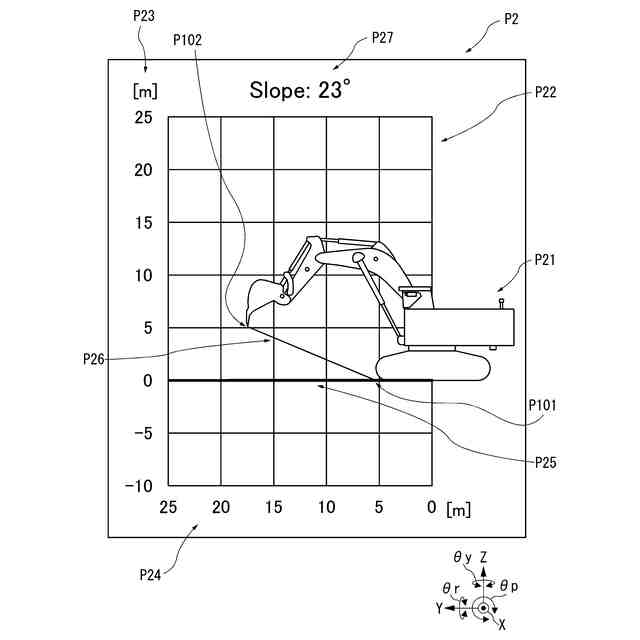

本開示の実施形態に係る合成画像の例を示す模式図である。

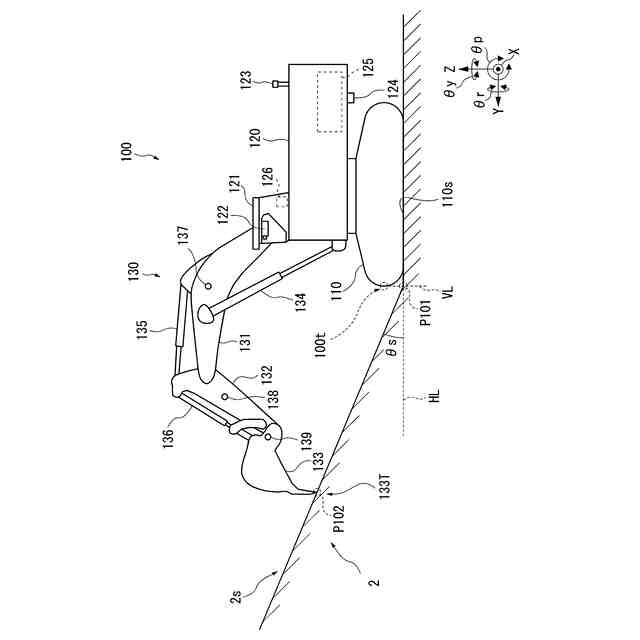

本開示の実施形態に係る合成画像を説明するための模式図である。
本開示の実施形態に係る合成画像の例を示す模式図である。
本開示の実施形態に係る合成画像を説明するための模式図である。
本開示の実施形態に係る合成画像の例を示す模式図である。
本開示の実施形態に係る合成画像の例を示す模式図である。
本開示の実施形態に係る合成画像の例を示す模式図である。
本開示の実施形態に係る遠隔操作システムの動作例を示すフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
