公開番号2025086710
公報種別公開特許公報(A)
公開日2025-06-09
出願番号2023200920
出願日2023-11-28
発明の名称装入装置の摩耗推定方法、高炉操業制御装置、及び高炉操業制御プログラム
出願人日本製鉄株式会社
代理人弁理士法人太陽国際特許事務所
主分類C21B 7/24 20060101AFI20250602BHJP(鉄冶金)
要約【課題】装入装置から落下する高炉原料の落下流幅に基づく、装入装置の摩耗の度合いの推定精度を高めることを目的とする。

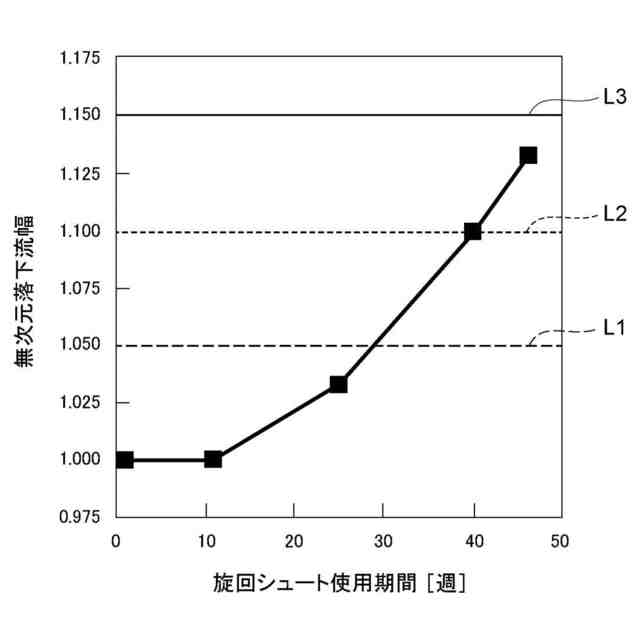

【解決手段】装入装置の摩耗推定方法は、旋回シュート40から高炉10内に装入された高炉原料の落下流幅を複数回測定し、装入条件が所定条件で、かつ、高炉原料の粒度が所定範囲の落下流幅に基づいて、旋回シュート40の摩耗の度合いを推定する。
【選択図】図6
特許請求の範囲【請求項１】

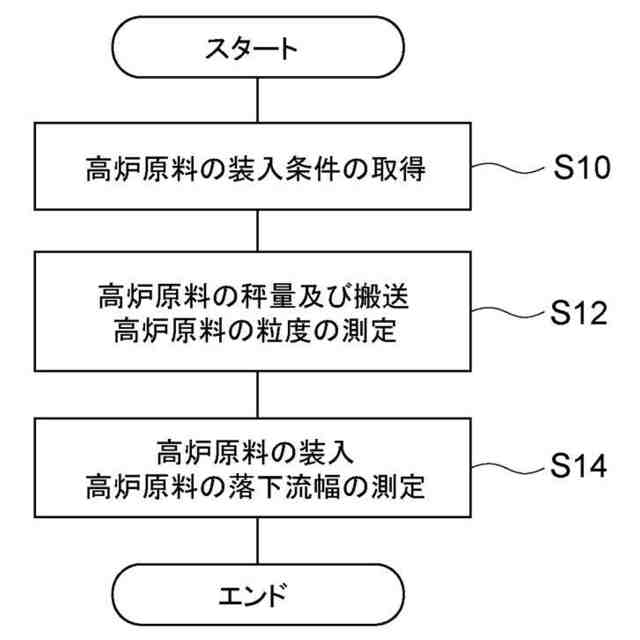

装入装置から高炉内に装入された高炉原料の落下流幅を複数回測定し、
前記装入条件が所定条件で、かつ、高炉原料の粒度が所定範囲の前記落下流幅に基づいて、前記装入装置の摩耗の度合いを推定する、
装入装置の摩耗推定方法。
続きを表示（約 870 文字）【請求項２】

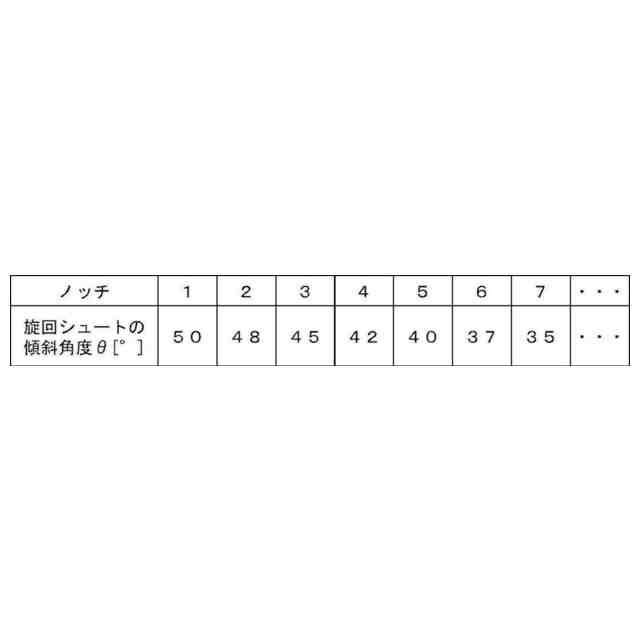

異なる前記装入条件で前記装入装置から前記高炉内に装入された高炉原料の落下流幅を複数回測定し、
測定された複数の前記落下流幅のうち、前記装入条件が所定条件で、かつ、高炉原料の粒度が所定範囲の前記落下流幅に基づいて、前記装入装置の摩耗の度合いを推定する、
請求項１に記載の装入装置の摩耗推定方法。
【請求項３】
前記装入条件が所定条件で、かつ、高炉原料の粒度が所定範囲の場合に、前記装入装置から前記高炉内に装入された高炉原料の落下流幅を測定する、
請求項１に記載の装入装置の摩耗推定方法。
【請求項４】
前記装入装置に搬送される高炉原料の粒度を測定し、
前記装入条件が所定条件で、かつ、測定された高炉原料の粒度が所定範囲の前記落下流幅に基づいて、前記装入装置の摩耗の度合いを推定する、
請求項１に記載の装入装置の摩耗推定方法。
【請求項５】
前記装入装置に搬送される高炉原料の粒度を連続的又は定期的に測定する、
請求項４に記載の装入装置の摩耗推定方法。
【請求項６】
請求項１～請求項５の何れか１項に記載の装入装置の摩耗推定方法によって推定された前記装入装置の摩耗の度合いが、閾値以上の場合に、前記装入条件を変更する、
高炉操業方法。
【請求項７】
装入装置から高炉内に装入された高炉原料の落下流幅を複数回測定し、
前記装入条件が所定条件で、かつ、高炉原料の粒度が所定範囲の前記落下流幅に基づいて、前記装入装置の摩耗の度合いを推定する、

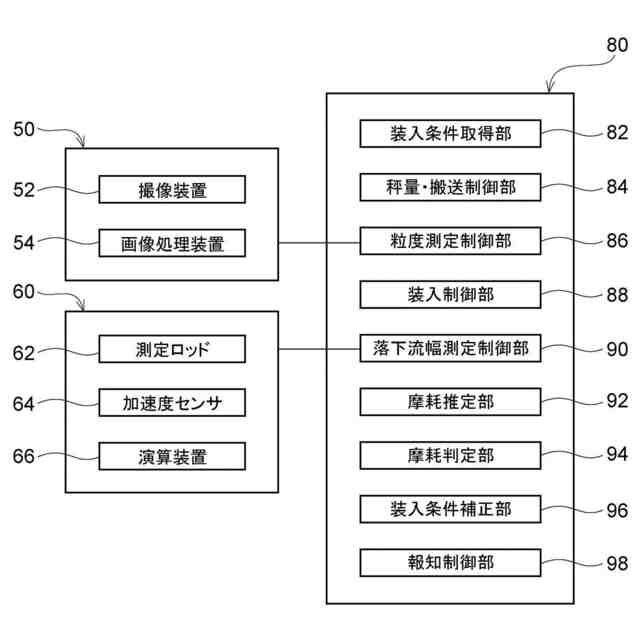

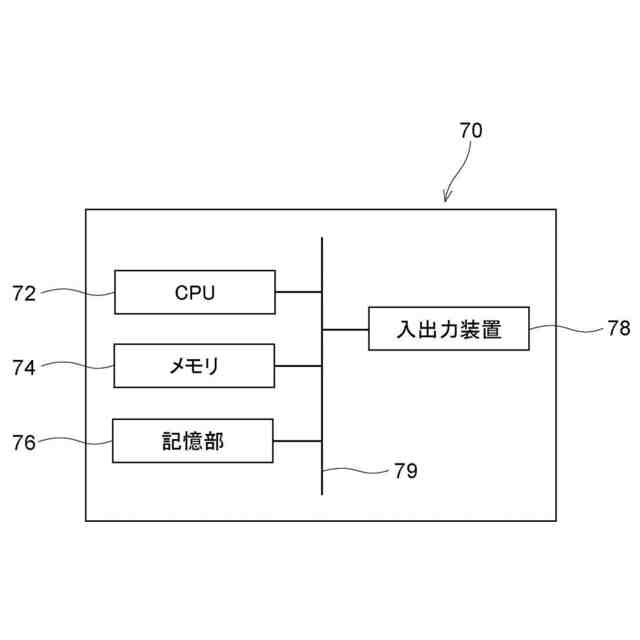

処理を実行する制御部を含む高炉操業制御装置。
【請求項８】
装入装置から高炉内に装入された高炉原料の落下流幅を複数回測定し、
前記装入条件が所定条件で、かつ、高炉原料の粒度が所定範囲の前記落下流幅に基づいて、前記装入装置の摩耗の度合いを推定する、
処理をコンピュータに実行させる高炉操業制御プログラム。

発明の詳細な説明【技術分野】
【０００１】
本願が開示する技術は、装入装置の摩耗推定方法、高炉操業制御装置、及び高炉操業制御プログラムに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
高炉内に高炉原料を装入する旋回シュートの内面までの距離を測定し、当該面内の摩耗を検査する摩耗検査装置がある（例えば、特許文献１参照）。
【０００３】
また、高炉内に高炉原料を装入する旋回シュートの下方にゾンデを配置し、ゾンデに設けられた光ファイバセンサによって高炉原料の落下位置を測定する原料落下位置測定装置がある（例えば、特許文献２参照）。
【０００４】
また、高炉に装入される高炉原料を加速度検出手段の加速度センサに落下させ、高炉原料の落下位置を測定する落下位置測定装置がある（例えば、特許文献３参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－１５２５９９号公報
特開２０１３－２２１２１３号公報
特開２０２２－１５２５９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】

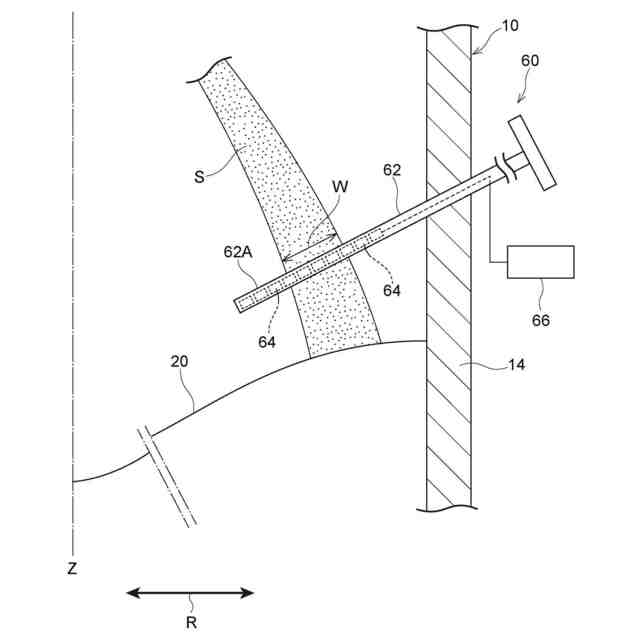

ところで、高炉内に高炉原料を装入するベルや旋回シュート等の装入装置が摩耗すると、装入装置から落下する高炉原料の落下流の幅（以下、「落下流幅」という）が広くなり、高炉内に堆積される高炉原料の堆積分布が変動する。そして、高炉内に堆積される高炉原料の堆積分布が変動すると、高炉内の通気性等が低下し、高炉操業が不安定になる可能性がある。
【０００７】
この対策として、例えば、特許文献３に開示された落下位置測定装置によって、装入装置から落下する高炉原料の落下流幅を測定し、測定された落下流幅から装入装置の摩耗の度合いを推定することが考えられる。
【０００８】
しかしながら、装入装置から落下する高炉原料の落下流幅は、装入装置の摩耗だけでなく、他の要因によっても変動するため、装入装置の摩耗の度合いを正確に推定することが難しい。
【０００９】
本願が開示する技術は、装入装置から落下する高炉原料の落下流幅に基づく、装入装置の摩耗の度合いの推定精度を高めることを目的とする。
【課題を解決するための手段】
【００１０】
第１態様に係る装入装置の摩耗推定方法は
、装

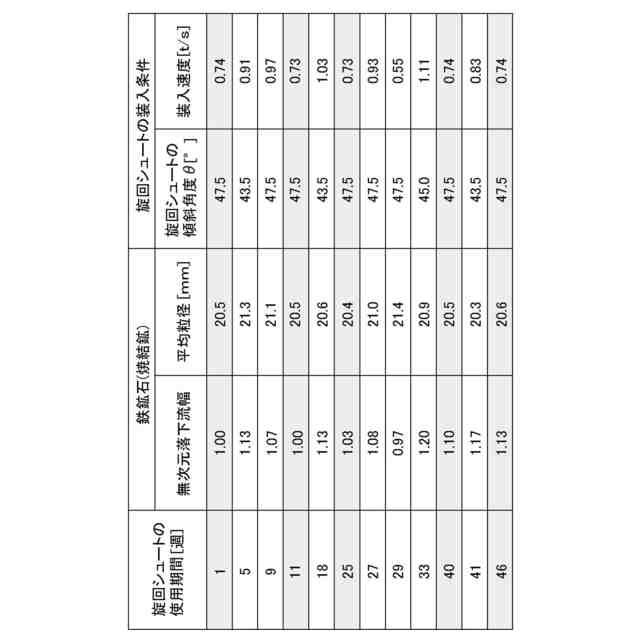

入装置から高炉内に装入された高炉原料の落下流幅を複数回測定し、前記装入条件が所定条件で、かつ、高炉原料の粒度が所定範囲の前記落下流幅に基づいて、前記装入装置の摩耗の度合いを推定する。
（【００１１】以降は省略されています）
