公開番号
2025086466
公報種別
公開特許公報(A)
公開日
2025-06-09
出願番号
2023200452
出願日
2023-11-28
発明の名称
ブラケット、検査装置及びブラケットの製造方法
出願人
株式会社ヨコオ
代理人
個人
,
個人
主分類
G01R
31/26 20200101AFI20250602BHJP(測定;試験)
要約
【課題】ブラケットに設けられたコネクタを高精度に位置合わせする。
【解決手段】案内部材と、コネクタを前記案内部材に対して移動させるための移動部材と、前記案内部材及び前記移動部材の間に位置する転動体と、を備え、前記転動体の少なくとも一部分が前記案内部材に設けられた溝に埋め込まれている、ブラケット。

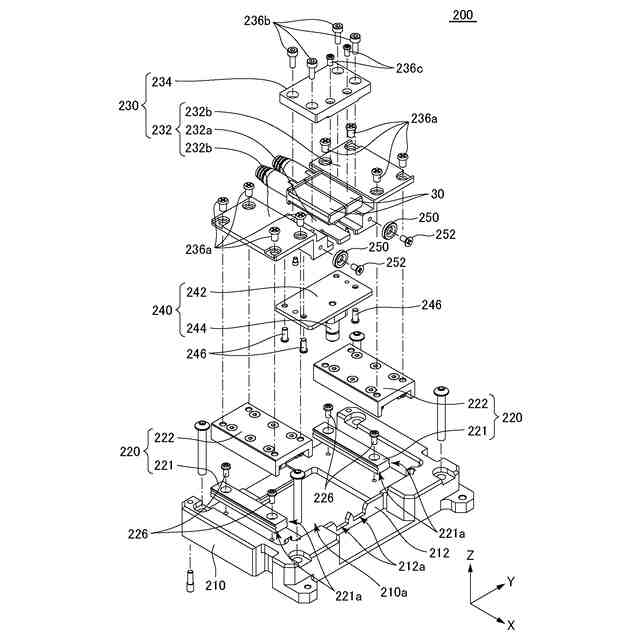

【選択図】図3
特許請求の範囲
【請求項1】

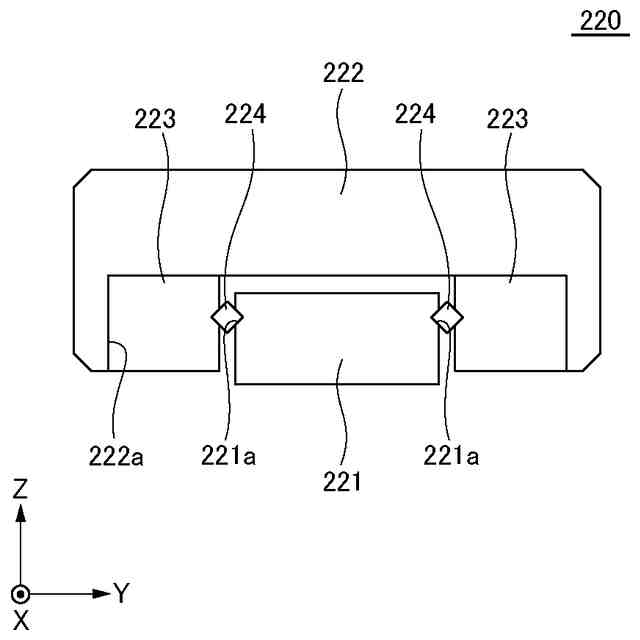

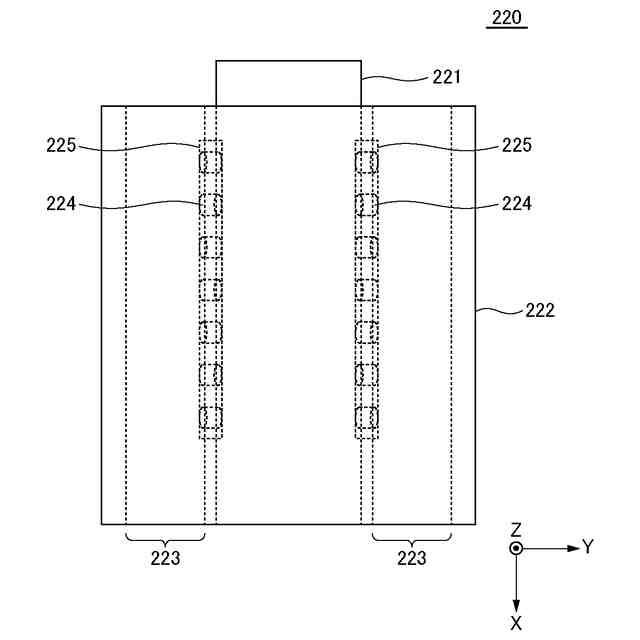

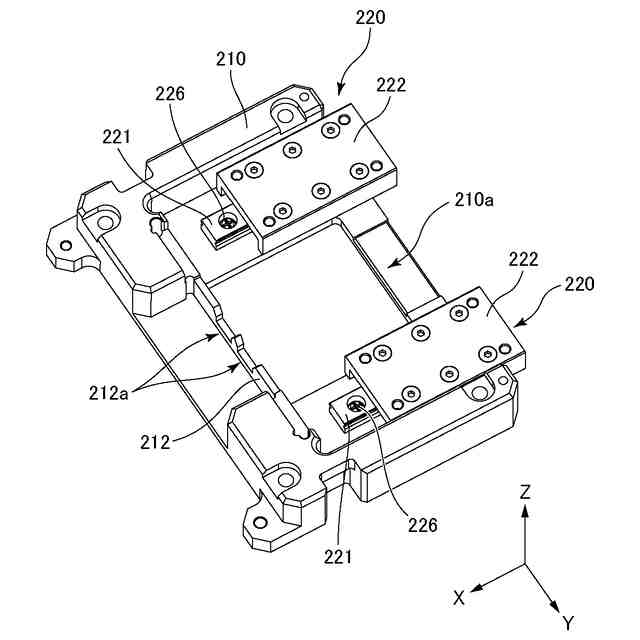

案内部材と、
コネクタを前記案内部材に対して移動させるための移動部材と、
前記案内部材及び前記移動部材の間に位置する転動体と、
を備え、
前記転動体の少なくとも一部分が前記案内部材に設けられた溝に埋め込まれている、ブラケット。
続きを表示(約 550 文字)
【請求項2】

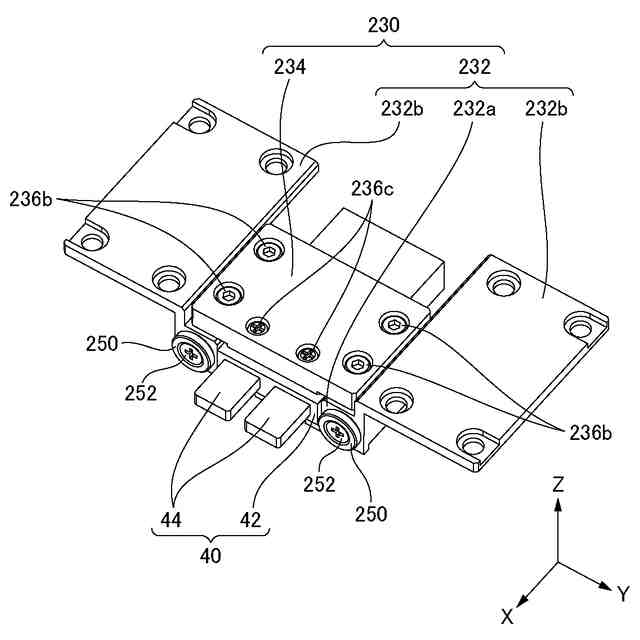

前記コネクタと、前記コネクタに接続される他のコネクタと、の接触の衝撃を緩和するダンパをさらに備える、請求項1に記載のブラケット。
【請求項3】

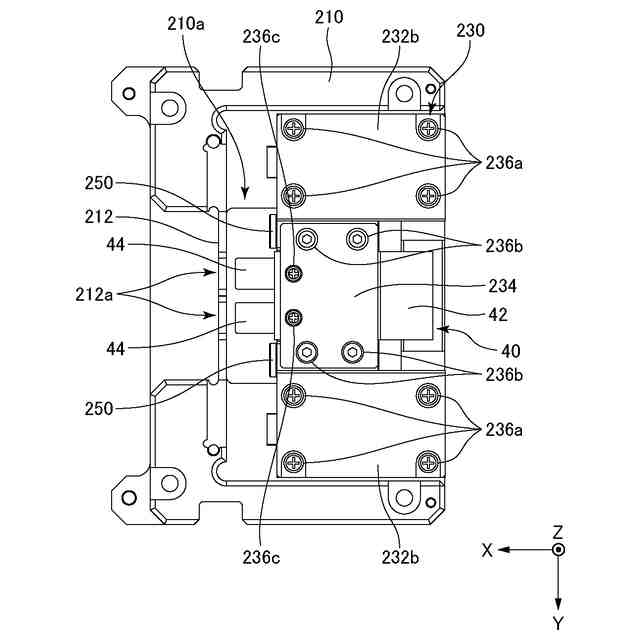

前記コネクタに接続される他のコネクタが位置する側への前記移動部材の移動を規制する隔壁をさらに備え、
前記隔壁の前記コネクタに対向する部分が切り欠かれている、請求項1に記載のブラケット。
【請求項4】

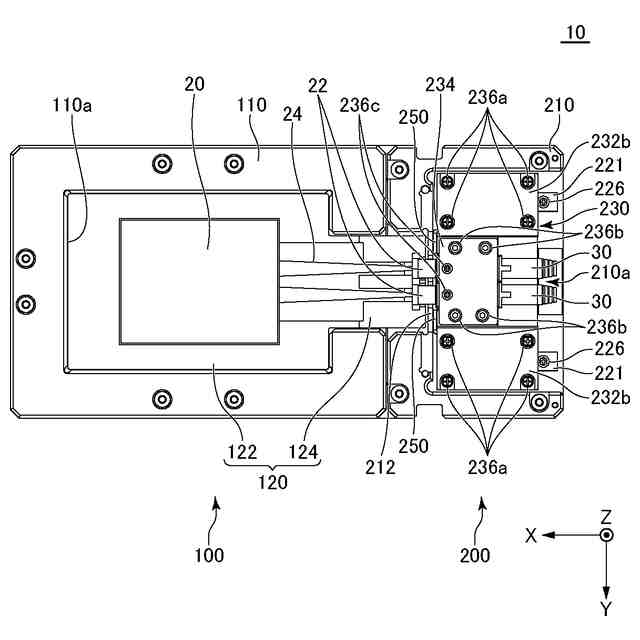

検査対象物を搭載するためのソケットと、
前記ソケットに取り付けられた、請求項1~3のいずれか一項に記載のブラケットと、
を備える検査装置。
【請求項5】
案内部材と、コネクタを前記案内部材に対して移動させるための移動部材と、前記案内部材及び前記移動部材の間に位置する転動体と、を組み付ける工程を備え、
前記案内部材、前記移動部材及び前記転動体を組み付ける工程は、前記移動部材に取り付けられた治具の位置合わせによって前記移動部材を位置合わせする工程を有する、ブラケットの製造方法。
【請求項6】
前記案内部材、前記移動部材及び前記転動体を組み付ける工程は、前記案内部材を仮固定する工程をさらに有する、請求項5に記載のブラケットの製造方法。
発明の詳細な説明
【技術分野】
【0001】
本発明は、ブラケット、検査装置及びブラケットの製造方法に関する。
続きを表示(約 1,400 文字)
【背景技術】
【0002】
近年、半導体デバイスの一種として、CPO(Co-Packaged Optics)が開発されている。CPOは、基板上に光通信用のチップが実装されたデバイスである。CPOでは、基板内で伝送される信号として、従来の電気信号に加えて、光信号も用いられている。
【0003】
特許文献1には、フィクスチャのコネクタ及び接続ユニットのコネクタの接続について記載される。フィクスチャには、検査対象物が載置される。接続ユニットは、ユニット本体、可動部材及びトグルクランプを備えている。可動部材には、コネクタが設けられている。ユニット本体及び可動部材は、トグルクランプによって、フィクスチャに向けて移動可能になっている。可動部材に設けられたコネクタは、ユニット本体及び可動部材の移動によりフィクスチャのコネクタと接続される。
【先行技術文献】
【特許文献】
【0004】
特開昭62-30969号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
検査対象物が搭載されたソケットに設けられたコネクタと、ソケットに取り付けられたブラケットに設けられたコネクタと、が互いに接続されることがある。これらのソケットは、ブラケットに設けられたコネクタがソケットに設けられたコネクタに向けて移動して互いに接続されることがある。そして、ブラケットに設けられたコネクタに接続された同軸ケーブルからの信号は、互いに接続されたコネクタを介して検査対象物に送られる。ブラケットに設けられたコネクタを移動させてソケットに設けられたコネクタに接続する場合は、例えば、信号の通過損失を低減するためにブラケットに設けられたコネクタをソケットに設けられたコネクタに対して高精度に位置合わせする必要がある。
【0006】
本発明の目的の一例は、ブラケットに設けられたコネクタを高精度に位置合わせすることにある。本発明の他の目的は、本明細書の記載から明らかになるであろう。
【課題を解決するための手段】
【0007】
本発明の一態様は、
案内部材と、
コネクタを前記案内部材に対して移動させるための移動部材と、
前記案内部材及び前記移動部材の間に位置する転動体と、
を備え、
前記転動体の少なくとも一部分が前記案内部材に設けられた溝に埋め込まれている、ブラケットである。
【0008】
本発明の一態様は、
検査対象物を搭載するためのソケットと、
前記ソケットに取り付けられた上記ブラケットと、
を備える検査装置である。
【0009】
本発明の一態様は、
案内部材と、コネクタを前記案内部材に対して移動させるための移動部材と、前記案内部材及び前記移動部材の間に位置する転動体と、を組み付ける工程を備え、
前記案内部材、前記移動部材及び前記転動体を組み付ける工程は、前記移動部材に取り付けられた治具の位置合わせによって前記移動部材を位置合わせする工程を有する、ブラケットの製造方法である。
【0010】
本発明の上記態様によれば、ブラケットに設けられたコネクタを高精度に位置合わせすることができる。
【図面の簡単な説明】
(【0011】以降は省略されています)
