公開番号2025085734
公報種別公開特許公報(A)
公開日2025-06-05
出願番号2025041104,2023510854
出願日2025-03-14,2022-03-11
発明の名称車載用アンテナ装置
出願人株式会社ヨコオ
代理人弁理士法人一色国際特許事務所
主分類H01Q 1/32 20060101AFI20250529BHJP(基本的電気素子)
要約【課題】平面アンテナの指向性を容易に制御する。
【解決手段】第1周波数帯の電波に対応する第1アンテナと、前記第1周波数帯と異なる第2周波数帯の電波に対応する第2アンテナと、を備える。また、第2アンテナを構成するエレメントの少なくとも一部は、前記第1周波数帯で共振する。
【選択図】図1
特許請求の範囲【請求項１】
基板と、
円偏波である第１周波数帯に対応する第１アンテナと、
直線偏波である第２周波数帯に対応する四辺形の板状の第２アンテナと、を備え、
前記第２アンテナの給電部から延伸する部分は、前記基板に対して角度を持って設置され、
前記第２アンテナの一辺は、前記第１周波数帯で共振する長さである、
アンテナ装置。
続きを表示（約 330 文字）【請求項２】
前記第２アンテナの前記一辺は、前記第１アンテナの放射面に対して略平行であり、
前記第１周波数帯の波長の略４分の１に相当する長さである、
請求項１に記載のアンテナ装置。
【請求項３】
前記第１周波数帯は、前記第２周波数帯よりも低い周波数帯である、
請求項１に記載のアンテナ装置。
【請求項４】
前記第２アンテナの全体は、前記基板に対して角度を持って設置される、
請求項１に記載のアンテナ装置。
【請求項５】
前記第２アンテナのうち前記基板から最も離間した辺は、前記第１周波数帯の波長の略４分の１に相当する長さである、
請求項１に記載のアンテナ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車載用アンテナ装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、ＧＰＳ信号用の平面アンテナと、ＡＭ／ＦＭ用アンテナとがアンテナケース内に収容された車載用アンテナ装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－２１８５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、車載用アンテナ装置の構成によっては、平面アンテナの必要な指向性を確保することが困難である。
【０００５】
本発明の目的の一例は、平面アンテナの指向性を容易に制御することである。本発明の他の目的は、本明細書の記載から明らかになるであろう。
【課題を解決するための手段】
【０００６】
本発明の一態様は、第１周波数帯の電波に対応する第１アンテナと、前記第１周波数帯と異なる第２周波数帯の電波に対応する第２アンテナと、を備え、前記第２アンテナを構成するエレメントの少なくとも一部は、前記第１周波数帯で共振する、車載用アンテナ装置である。
【発明の効果】
【０００７】
本発明の一態様によれば、平面アンテナの指向性を容易に制御することができる。
【図面の簡単な説明】
【０００８】

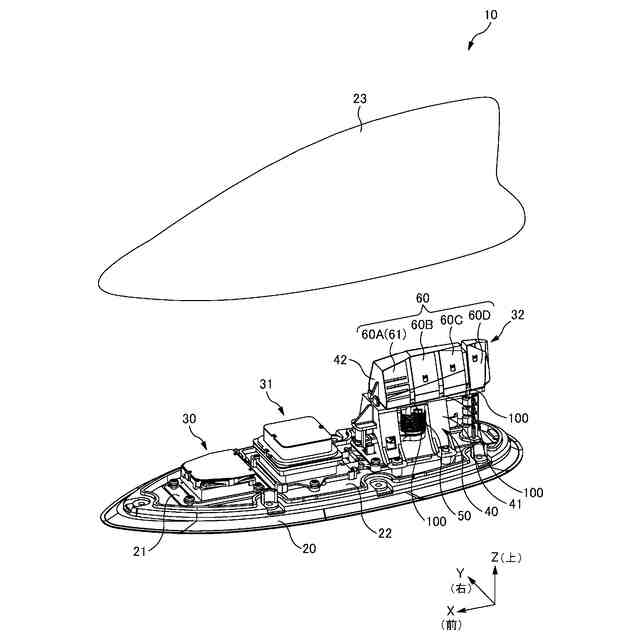

車載用アンテナ装置１０の構成を示す図である。

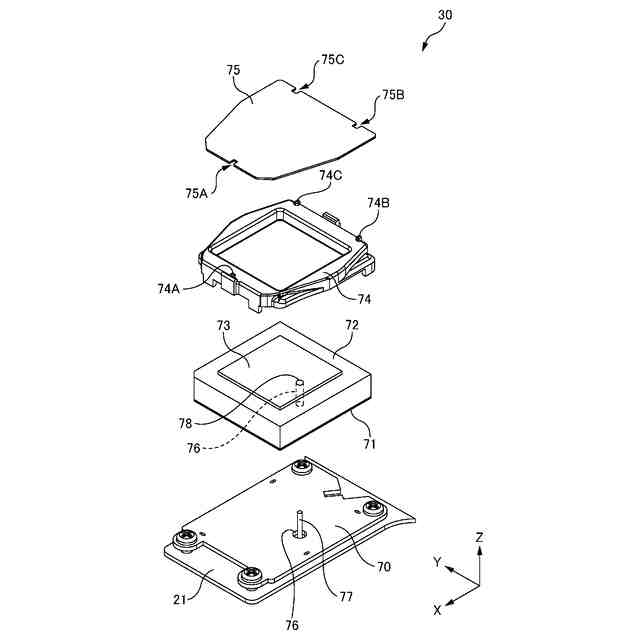

パッチアンテナ３０の分解斜視図である。
金属体６０Ａの斜視図及び金属体６０Ａの側面図である。

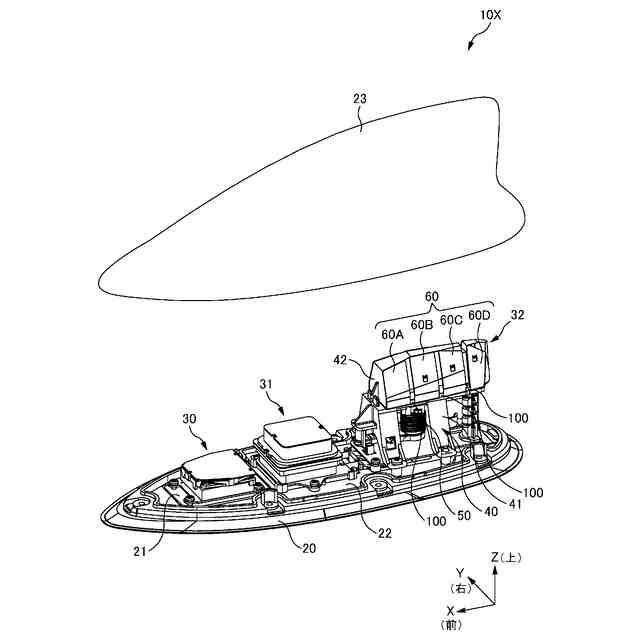

車載用アンテナ装置１０Ｘの構成を示す図である。

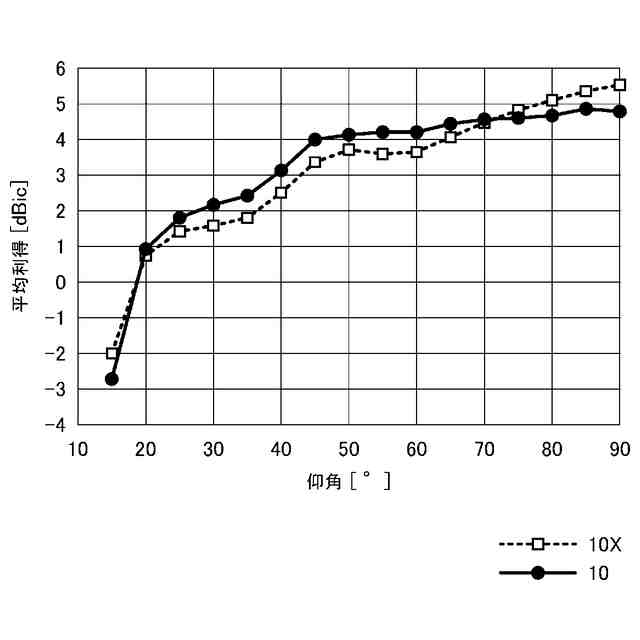

車載用アンテナ装置１０及び車載用アンテナ装置１０Ｘにおける、パッチアンテナ３０の仰角と平均利得との関係の一例を示すグラフである。

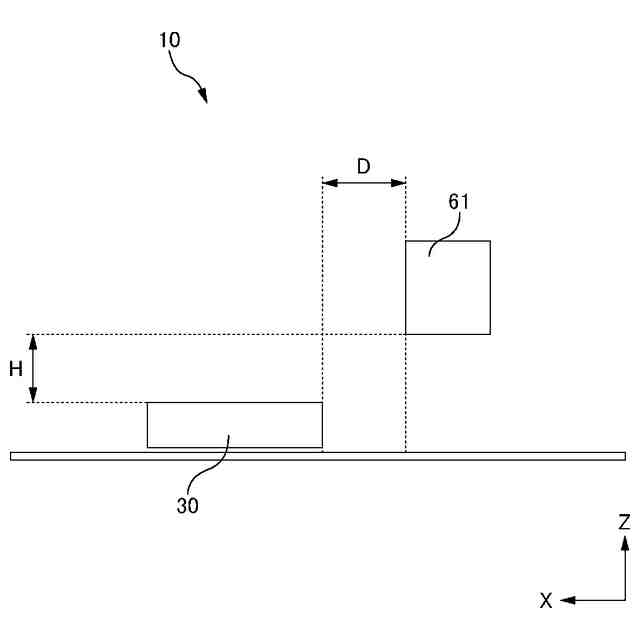

パッチアンテナ３０と共振部６１との離間距離Ｄ及び離間距離Ｈの説明図である。

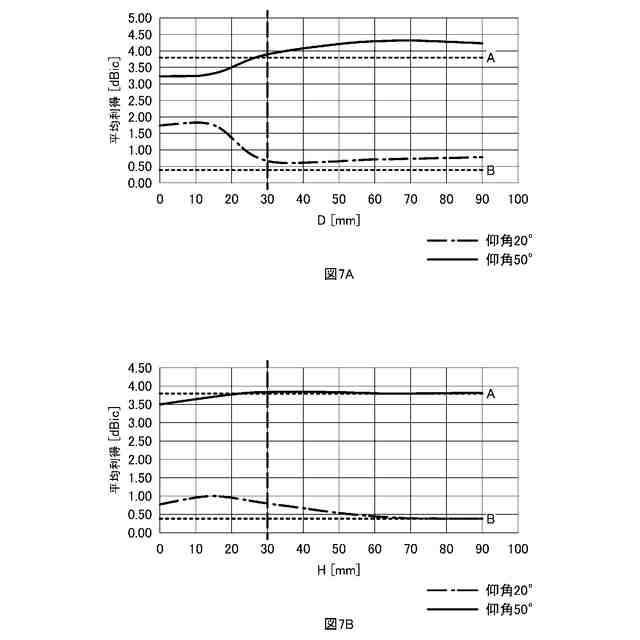

離間距離Ｄと平均利得との関係、及び、離間距離Ｈと平均利得との関係の一例を示すグラフである。
変形例の共振部６１Ａ～共振部６１Ｃを示す図である。

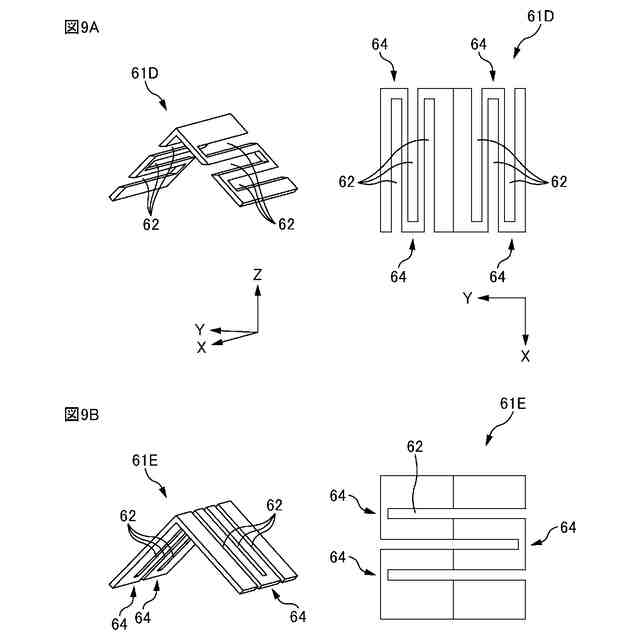

変形例の共振部６１Ｄ及び共振部６１Ｅを示す図である。
変形例の共振部６１Ｆ及び共振部６１Ｇを示す図である。
車載用アンテナ装置８０Ａの構成を示す図であり、図１１Ａは、車載用アンテナ装置８０Ａの斜視図であり、図１１Ｂは、車載用アンテナ装置８０Ａの側面図である。
車載用アンテナ装置８０Ｂ及び車載用アンテナ装置８０Ｃの構成を示す図であり、図１２Ａは、車載用アンテナ装置８０Ｂの側面図であり、図１２Ｂは、車載用アンテナ装置８０Ｃの側面図である。
車載用アンテナ装置８０Ｘの構成を示す図である。
車載用アンテナ装置８０Ｃ及び車載用アンテナ装置８０Ｘにおける、パッチアンテナ３０の特性を示すグラフであり、図１４Ａは、仰角と平均利得との関係の一例を示すグラフであり、図１４Ｂは、仰角２０°における指向性の一例を示すグラフである。
パッチアンテナ３０と共振部９１との離間距離Ｄの説明図である。
離間距離Ｄを変化させた場合の、仰角と平均利得との関係の一例を示すグラフである。
パッチアンテナ３０と共振部６１との位置関係の別の例を示す図であり、図１７Ａ及び図１７Ｂは、位置関係の第１例を示す側面図及び平面図であり、図１７Ｃ及び図１７Ｄは、位置関係の第２例を示す側面図及び平面図である。
【発明を実施するための形態】
【０００９】
本明細書及び添付図面の記載により、少なくとも以下の事項が明らかとなる。
【００１０】
以下、図面を参照しながら本発明の好適な実施の形態を説明する。各図面に示される同一又は同等の構成要素、部材等には同一の符号を付し、適宜重複した説明は省略する。
（【００１１】以降は省略されています）
