発明の名称回転コネクタ装置
出願人古河電気工業株式会社,古河AS株式会社
代理人個人,個人,個人
主分類H01R 35/04 20060101AFI20250530BHJP(基本的電気素子)
要約【課題】フラットケーブルの摺動音を低減させる。

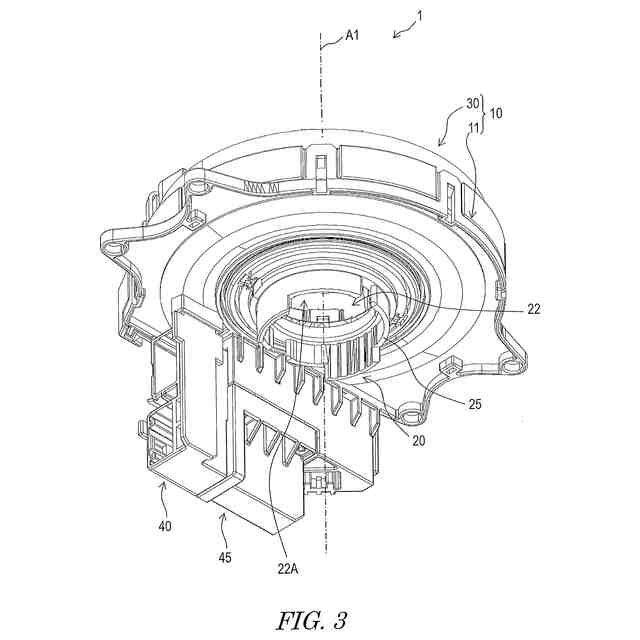

【解決手段】回転コネクタ装置はステータとロテータと可撓シートとフラットケーブルとを備えている。ロテータは、ステータに対して回転軸線周りに回転可能に設けられる。可撓シートは、ステータとロテータとの間に形成されるケーブル収容空間内に設けられる。可撓シートは、回転軸線に沿う軸方向に第1幅を有する。フラットケーブルは、ケーブル収容空間内に設けられる。フラットケーブルは、軸方向に第1幅よりも大きい第2幅を有する少なくとも1枚の第1フィルムと少なくとも1枚の第1フィルムに包まれた導体とを含む。
【選択図】図8
特許請求の範囲【請求項１】
ステータと、
前記ステータに対して回転軸線周りに回転可能に設けられたロテータと、
前記ステータと前記ロテータとの間に形成されるケーブル収容空間内に設けられる、前記回転軸線に沿う軸方向に第１幅を有する可撓シートと、
前記ケーブル収容空間内に設けられる、前記軸方向に前記第１幅よりも大きい第２幅を有する少なくとも１枚の第１フィルムと前記少なくとも１枚の第１フィルムに包まれた導体とを含むフラットケーブルと、
を備える、
回転コネクタ装置。
続きを表示（約 1,000 文字）【請求項２】
前記フラットケーブルと前記可撓シートとの間に設けられる粘性体をさらに備える、
請求項１に記載の回転コネクタ装置。
【請求項３】
前記可撓シートは、絶縁体の第１材質から成る、
請求項１に記載の回転コネクタ装置。
【請求項４】
前記少なくとも１枚の第１フィルムは、絶縁体の第２材質から成る２枚のフィルムから成り、
前記フラットケーブルは、前記導体の外部で前記２枚のフィルムを接着する接着剤をさらに含む、
請求項３に記載の回転コネクタ装置。
【請求項５】
前記第１材質と前記第２材質とは、樹脂から成る、
請求項４に記載の回転コネクタ装置。
【請求項６】
前記第１材質と前記第２材質とは、それぞれ、ポリエチレンテレフタレート、または、ポリフェニレンサルファイドから成る、
請求項４に記載の回転コネクタ装置。
【請求項７】
前記第１材質と前記第２材質とは同一の材質である、
請求項４に記載の回転コネクタ装置。
【請求項８】
前記可撓シートの少なくとも１つの角が丸められている、
請求項１から７に記載の回転コネクタ装置。
【請求項９】
前記ケーブル収容空間は、
前記ステータと前記ロテータとのうちの前記回転軸線に対する径方向内側に設けられる一方の部材に設けられ、前記回転軸線に沿う軸方向に延びる第１壁と、
前記ステータと前記ロテータとのうちの前記一方の部材と異なる他方の部材に設けられ、前記軸方向に延び、前記回転軸線に対して垂直な径方向において前記第１壁と反対の第２壁と、
前記第１壁と前記第２壁とを接続し、前記径方向に延びるベースプレートと、
前記軸方向において前記ベースプレートと反対のカバーと、
によって規定され、
前記丸められた角は、前記ベースプレートに向き、且つ、前記径方向において、前記回転軸線から離れる方向に向いた角である、
請求項８に記載の回転コネクタ装置。
【請求項１０】
前記ベースプレートは、前記カバーよりも鉛直方向下方に位置し、
前記丸められた角は、前記鉛直方向において前記フラットケーブルの下端よりも前記ベースプレートに近い、
請求項９に記載の回転コネクタ装置。

発明の詳細な説明【技術分野】
【０００１】
本願に開示される技術は、回転コネクタ装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
車両に用いられる回転コネクタ装置が知られている（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２０／１２１７４１号
【発明の概要】
【発明が解決しようとする課題】
【０００４】

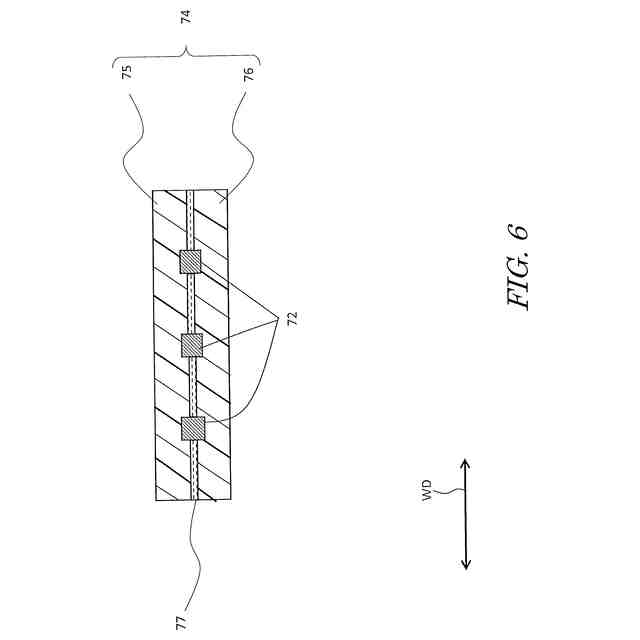

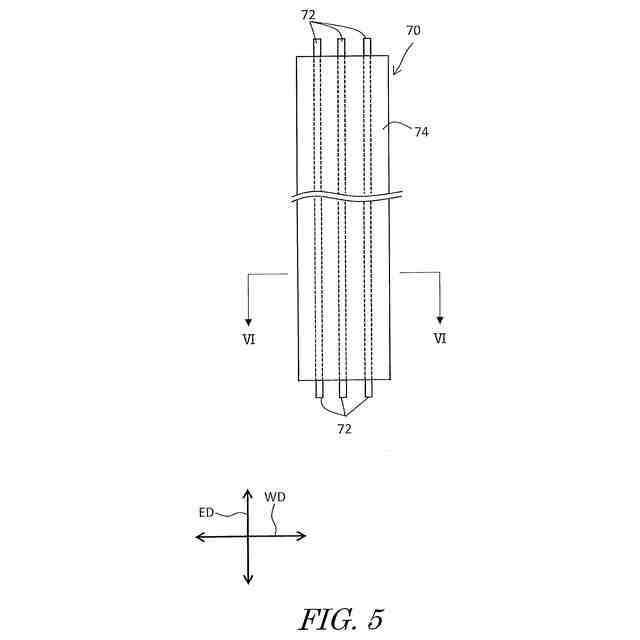

回転コネクタは、導体を２枚の樹脂フィルムを接着剤で止めたフラットケーブルが摺動するように構成されているが、摺動の際に摺動音が発生することがある。
【０００５】
本願に開示される技術の課題は、フラットケーブルが摺動するときの摺動音を抑止することにある。
【課題を解決するための手段】
【０００６】

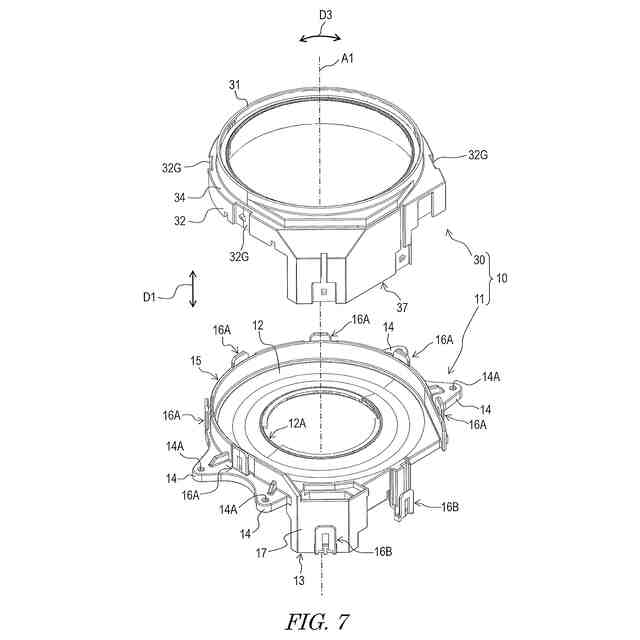

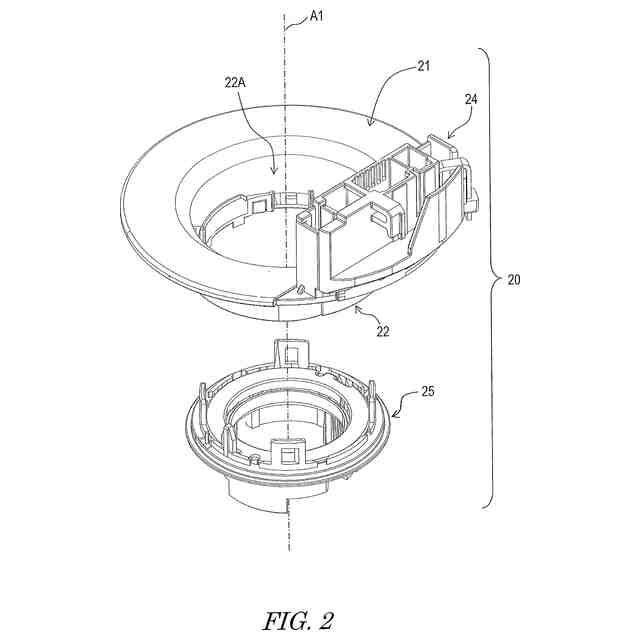

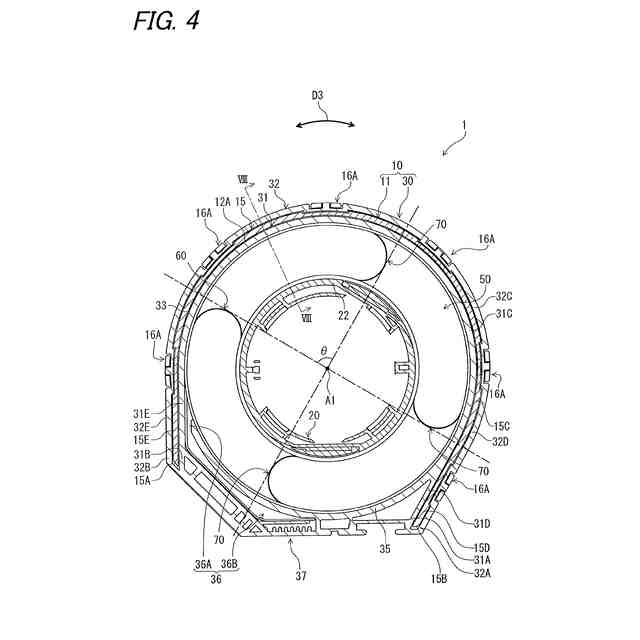

第１の特徴に係る回転コネクタ装置は、ステータとロテータと可撓シートとフラットケーブルとを備えている。ロテータは、ステータに対して回転軸線周りに回転可能に設けられる。可撓シートは、ステータとロテータとの間に形成されるケーブル収容空間内に設けられる。可撓シートは、回転軸線に沿う軸方向に第１幅を有する。フラットケーブルは、ケーブル収容空間内に設けられる。フラットケーブルは、軸方向に第１幅よりも大きい第２幅を有する少なくとも１枚の第１フィルムと少なくとも１枚の第１フィルムに包まれた導体とを含む。
【０００７】
第１の特徴に係る回転コネクタ装置では、接着剤等が加えられて摺動音が高くなる少なくとも１枚の第１フィルムに比べて、可撓シートがケーブル収容空間を規定する筐体に接するため、フラットケーブルの摺動音を低減することができる。また、可撓シートを介して、フラットケーブルの電流によって発熱する電流を放熱することができる。
【０００８】
第２の特徴に係る回転コネクタ装置は、第１の特徴に係る回転コネクタ装置において、フラットケーブルと可撓シートとの間に設けられる粘性体をさらに備える。
【０００９】
第２の特徴に係る回転コネクタ装置では、互いに径方向に接する、異なるフラットケーブルまたはフラットケーブルと可撓シートとが周方向にずれず、Ｕ字状に撓むときに互いに離間しやすい程度に、異なるフラットケーブル間の摩擦力、またはフラットケーブルと可撓シートと間の摩擦力が調整される。
【００１０】
第３の特徴に係る回転コネクタ装置は、第１または第２の特徴に係る回転コネクタ装置において、可撓シートは、絶縁体の第１材質から成ることを特徴とする。
