公開番号2025095443
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211444
出願日2023-12-14
発明の名称多芯ケーブル
出願人住友電気工業株式会社
代理人個人,個人
主分類H01B 11/10 20060101AFI20250619BHJP(基本的電気素子)
要約【課題】サックアウトの発生を抑制した多芯ケーブルを提供する。
【解決手段】4本の被覆電線を撚り合わせたコアと、
前記コアの外に配置された遮蔽層と、
前記遮蔽層の外に配置された外被と、を有し、
前記4本の被覆電線は、2本の第一電線、および2本の第二電線から構成され、
前記第一電線の外径は、前記第二電線の外径よりも大きく、
前記コアの長手と垂直な断面において、2本の前記第一電線の中心は、前記4本の被覆電線の中心を結んだ四角形の第一対角線上に位置し、2本の前記第二電線の中心は、前記四角形の第二対角線上に位置しており、2本の前記第一電線は互いに接触し、前記第一電線は、前記コアの外周に沿って隣接して配置された前記第二電線と接触している、多芯ケーブル。
【選択図】図1
特許請求の範囲【請求項１】
４本の被覆電線を撚り合わせたコアと、
前記コアの外に配置された遮蔽層と、
前記遮蔽層の外に配置された外被と、を有し、
前記４本の被覆電線は、２本の第一電線、および２本の第二電線から構成され、
前記第一電線の外径は、前記第二電線の外径よりも大きく、
前記コアの長手と垂直な断面において、２本の前記第一電線の中心は、前記４本の被覆電線の中心を結んだ四角形の第一対角線上に位置し、２本の前記第二電線の中心は、前記四角形の第二対角線上に位置しており、２本の前記第一電線は互いに接触し、前記第一電線は、前記コアの外周に沿って隣接して配置された前記第二電線と接触している、多芯ケーブル。
続きを表示（約 150 文字）【請求項２】
前記第一電線の外径に対する、前記第二電線の外径の比が０．２以上０．７以下である、請求項１に記載の多芯ケーブル。
【請求項３】
長手と垂直な断面における、外径の最大値に対する最小値の比が０．９以上１．０以下である、請求項１または請求項２に記載の多芯ケーブル。

発明の詳細な説明【技術分野】
【０００１】
本開示は、多芯ケーブルに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１には、４本の絶縁被覆を有する中心導体をカッド構造をなすように束ねて構成されたカッド構造線を具備した信号伝送用ケーブルが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－１３２７４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
４本の被覆電線を有する多芯ケーブルにおいて、所定の周波数領域で、急激な減衰が生じるサックアウトと呼ばれる現象が発生する場合があった。
【０００５】
本開示は、サックアウトの発生を抑制した多芯ケーブルを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の多芯ケーブルは、４本の被覆電線を撚り合わせたコアと、
前記コアの外に配置された遮蔽層と、
前記遮蔽層の外に配置された外被と、を有し、
前記４本の被覆電線は、２本の第一電線、および２本の第二電線から構成され、
前記第一電線の外径は、前記第二電線の外径よりも大きく、
前記コアの長手と垂直な断面において、２本の前記第一電線の中心は、前記４本の被覆電線の中心を結んだ四角形の第一対角線上に位置し、２本の前記第二電線の中心は、前記四角形の第二対角線上に位置しており、２本の前記第一電線は互いに接触し、前記第一電線は、前記コアの外周に沿って隣接して配置された前記第二電線と接触している。
【発明の効果】
【０００７】
本開示によれば、サックアウトの発生を抑制した多芯ケーブルを提供できる。
【図面の簡単な説明】
【０００８】

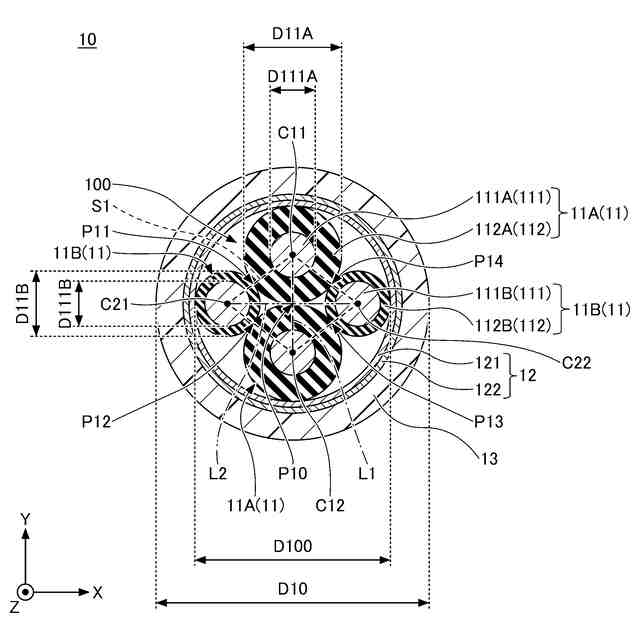

図１は、本開示の一態様に係る多芯ケーブルの長手と垂直な面での断面図である。

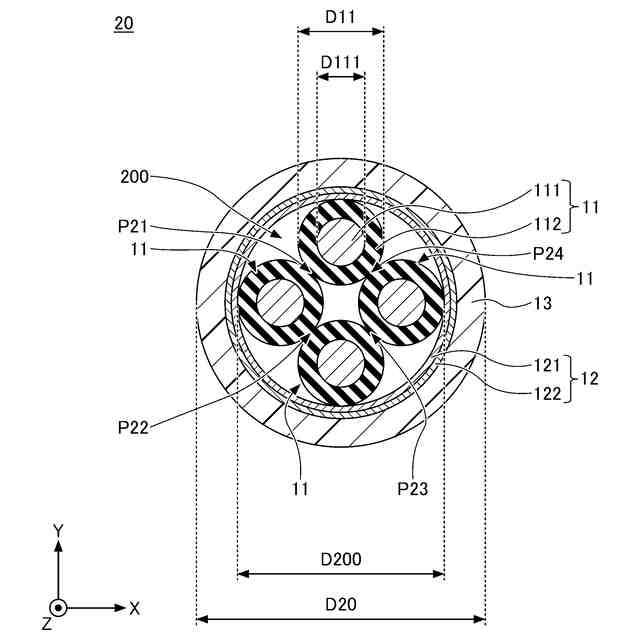

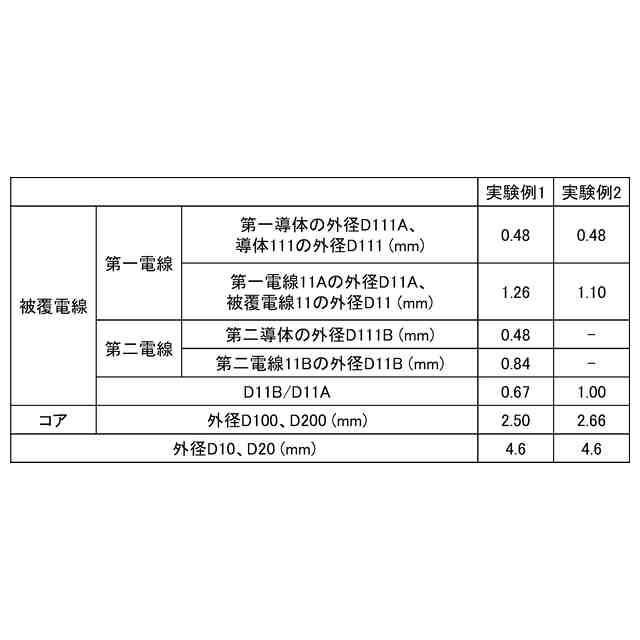

図２は、実験例２で作製した多芯ケーブルの長手と垂直な面での断面図である。

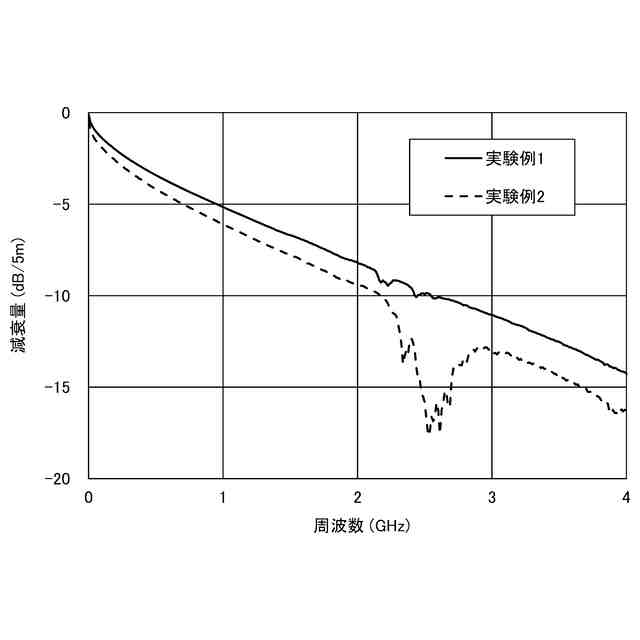

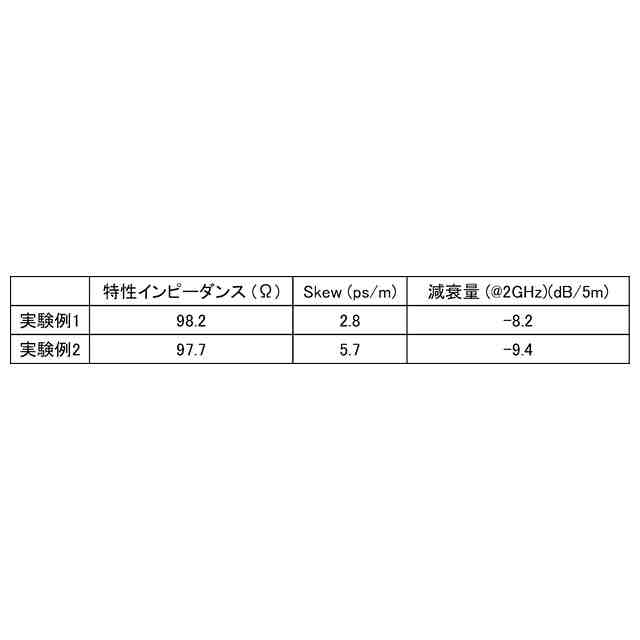

図３は、実験例１、実験例２で作製した多芯ケーブルの減衰量の評価結果である。
【発明を実施するための形態】
【０００９】
実施するための形態について、以下に説明する。
【００１０】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。以下の説明では、同一または対応する要素には同一の符号を付し、それらについて同じ説明は繰り返さない。
（【００１１】以降は省略されています）
