公開番号2025076814
公報種別公開特許公報(A)
公開日2025-05-16
出願番号2023188700
出願日2023-11-02
発明の名称硫酸製造設備の熱交換器の洗浄方法
出願人栗田工業株式会社,三井金属鉱業株式会社
代理人個人,個人
主分類F28G 9/00 20060101AFI20250509BHJP(熱交換一般)
要約【課題】硫酸製造設備の熱交換器を洗浄する際に生じる付着物溶解液の腐食性を抑制すると共に、有害ガスの周辺への拡散を防止することができる硫酸製造設備の熱交換器の洗浄方法を提供する。
【解決手段】硫酸製造工程で使用した熱交換器内に水を注入して洗浄する方法において、該水として腐食抑制剤含有水を用いると共に、洗浄時に発生するガスを酸化剤及びアルカリを含むガス吸収液と接触させることを特徴とする硫酸製造設備の熱交換器の洗浄方法。前記熱交換器内に前記腐食抑制剤含有水を供給した後、腐食抑制剤含有水とスケールの接触により生じた該熱交換器内のガスを吸引して前記ガス吸収液と接触させる。

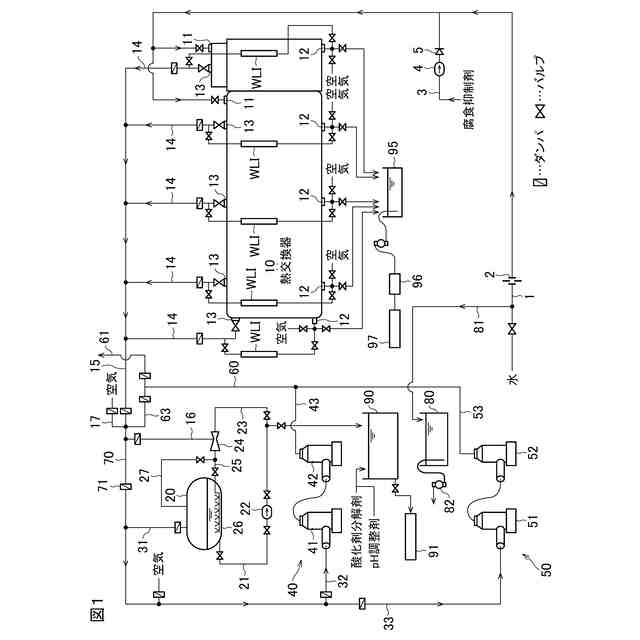

【選択図】図1
特許請求の範囲【請求項１】
硫酸製造工程で使用した熱交換器内に水を注入して洗浄する方法において、
該水として腐食抑制剤含有水を用いると共に、
洗浄時に発生するガスを酸化剤及びアルカリを含むガス吸収液と接触させる
ことを特徴とする硫酸製造設備の熱交換器の洗浄方法。
続きを表示（約 430 文字）【請求項２】
前記酸化剤は過マンガン酸カリウム及び過酸化水素の少なくとも１種である請求項１の硫酸製造設備の熱交換器の洗浄方法。
【請求項３】
前記熱交換器内に前記腐食抑制剤含有水を供給した後、スケールが溶解するとともに生じる該熱交換器内のガスを吸引して前記ガス吸収液と接触させる請求項１又は２の硫酸製造設備の熱交換器の洗浄方法。
【請求項４】
前記熱交換器から吸引したガスをガス吸収タンク内のガス吸収液と接触させ、
該ガス吸収タンクから流出したガスをガス吸収塔に通してガス吸収液と接触させる請求項３の硫酸製造設備の熱交換器の洗浄方法。
【請求項５】
直列に接続された複数の前記ガス吸収塔を有したガス吸収塔列が複数設けられており、
前記ガス吸収タンクから流出したガスを一部のガス吸収塔列に通し、その間、他のガス吸収塔列を待機状態としておく請求項４の硫酸製造設備の熱交換器の洗浄方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、硫酸製造設備の熱交換器の洗浄方法に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
硫酸を製造する設備では、二酸化硫黄を転化器で三酸化硫黄に酸化する工程が行われる（特許文献１）。この転化工程では、接触式プロセスとくに二段接触式プロセスが用いられている。一例として、４層の触媒層をもつ転化器を用いた二段接触式プロセスでは、第２層または第３層から、転化したガスを抜き、熱交換器によって冷却後、第一吸収塔で三酸化硫黄を吸収させる。吸収後のガスを再度熱交換器によって反応温度まで昇温させ、残りの触媒層に導入し、転化反応させる。この反応後のガスを熱交換器で冷却した後、第二吸収塔に送る。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－２６１５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のように、硫酸製造設備では、転化器に付随して複数の熱交換器が設けられている。この熱交換器は、使用していると、酸素、硫黄、鉄を主成分としたスケールなどが付着してくるので、定期的又は必要に応じて水で洗浄して付着物を除去する。硫酸製造設備の更新・解体時等にあっても、熱交換器の洗浄が行われる。
【０００５】
この熱交換器の洗浄工程では、付着物が水に溶解する際に硫黄酸化物や窒素酸化物等の有害ガスが発生する。
【０００６】
また、この付着物が溶解した液は強酸性であり、腐食性が高く、熱交換器本体や配管を腐食させ易い。
【０００７】
本発明は、硫酸製造設備の熱交換器を洗浄する際に生じる付着物溶解液の腐食性を抑制すると共に、有害ガスの周辺への拡散を防止することができる硫酸製造設備の熱交換器の洗浄方法を提供することを課題とする。
【課題を解決するための手段】
【０００８】
本発明の硫酸製造設備の熱交換器の洗浄方法は、硫酸製造工程で使用した熱交換器内に水を注入して洗浄する方法において、該水として腐食抑制剤含有水を用いると共に、洗浄時に発生するガスを酸化剤及びアルカリを含むガス吸収液と接触させることを特徴とする。
【０００９】
本発明の一態様では、前記酸化剤は過マンガン酸カリウム及び過酸化水素の少なくとも１種である。
【００１０】
本発明の一態様では、前記熱交換器内に前記腐食抑制剤含有水を供給した後、スケールが溶解するとともに生じる該熱交換器内のガスを吸引して前記ガス吸収液と接触させる。
（【００１１】以降は省略されています）
