公開番号2025076545
公報種別公開特許公報(A)
公開日2025-05-16
出願番号2023188100
出願日2023-11-02
発明の名称電解モジュール及び電解装置
出願人日本特殊陶業株式会社
代理人弁理士法人真明センチュリー
主分類C25B 9/00 20210101AFI20250509BHJP(電気分解または電気泳動方法;そのための装置)
要約【課題】電解セルの放熱を低減できる電解モジュール及び電解装置を提供する。
【解決手段】電解モジュールは、2つの電極を隔離する電解質を含む素子部が配置された電解セルを含み、電解セルが3つ以上配列され、素子部が直列に接続されている。電解セルの数を三等分して、中央部と、電解セルが並ぶ方向の中央部の両側に位置する2つの端部と、に電解セルを区画したときに、2つの端部の少なくとも一方における電解セルに含まれる素子部の面積の平均は、中央部における電解セルに含まれる素子部の面積の平均よりも大きい。

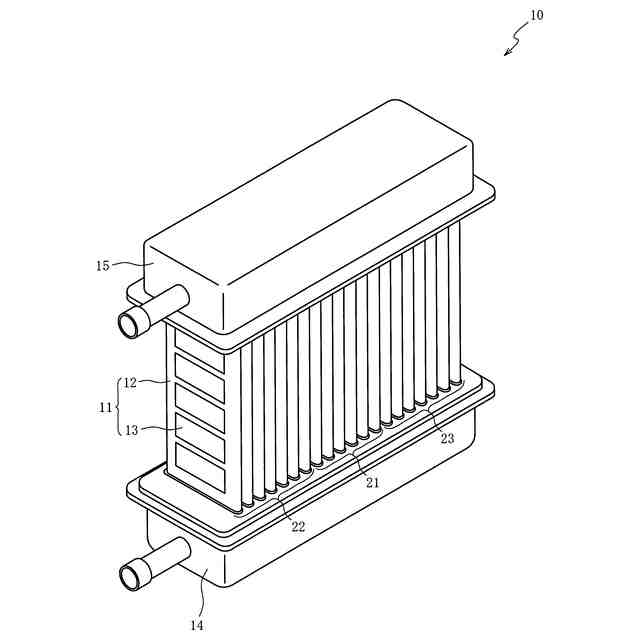

【選択図】図1
特許請求の範囲【請求項１】
２つの電極を隔離する電解質を含む素子部が配置された電解セルを含み、前記電解セルが３つ以上配列され、前記素子部が互いに電気的に直列に接続された電解モジュールであって、
前記電解セルの数を三等分して、中央部と、前記電解セルが並ぶ方向の前記中央部の両側に位置する２つの端部と、に前記電解セルを区画したときに、前記２つの端部の少なくとも一方における前記電解セルに含まれる前記素子部の面積の平均は、前記中央部における前記電解セルに含まれる前記素子部の面積の平均よりも大きい電解モジュール。
続きを表示（約 540 文字）【請求項２】
前記２つの端部における前記電解セルに含まれる前記素子部の面積の平均は、前記中央部における前記電解セルに含まれる前記素子部の面積の平均よりも大きい請求項１記載の電解モジュール。
【請求項３】
前記中央部における前記電解セルに含まれる前記素子部の面積の平均は、前記端部の少なくとも一方における前記電解セルに含まれる前記素子部の面積の平均に対して４０％以上である請求項１又は２に記載の電解モジュール。
【請求項４】
前記中央部における前記電解セルに含まれる前記素子部の面積の平均は、前記端部の少なくとも一方における前記電解セルに含まれる前記素子部の面積の平均に対して９７％以下である請求項１又は２に記載の電解モジュール。
【請求項５】
請求項１又は２に記載の電解モジュールと、
前記電極に接続された回路に電流を流す電源と、
前記電源の出力を調整する調整部と、を備え、
前記調整部は、予め定めた温度に設定された前記電解モジュールにおける吸熱と発熱とがバランスする熱中立点よりも高い電圧に前記中央部の平均の電圧を設定し、前記熱中立点よりも低い電圧に少なくとも一方の前記端部の平均の電圧を設定する電解装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は電解セルが配列された電解モジュール及び電解装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
２つの電極を隔離する電解質を含む素子部が配置された電解セルが配列された電解モジュールは、作動温度に加熱された素子部で燃料ガスを電気分解し、水素や炭化水素等のエネルギーキャリアを合成する（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－７２８９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
素子部を作動温度に加熱するエネルギーの低減のため、電解セルの放熱を低減する技術が要求されている。
【０００５】
本発明はこの要求に応えるためになされたものであり、電解セルの放熱を低減できる電解モジュール及び電解装置の提供を目的とする。
【課題を解決するための手段】
【０００６】

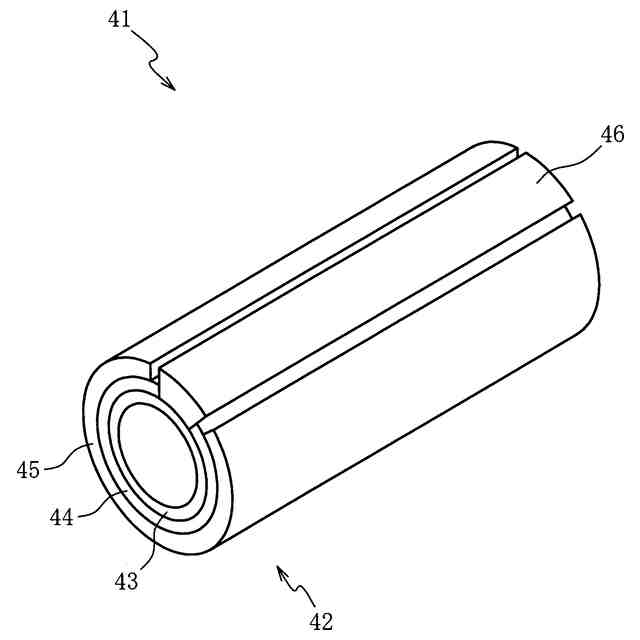

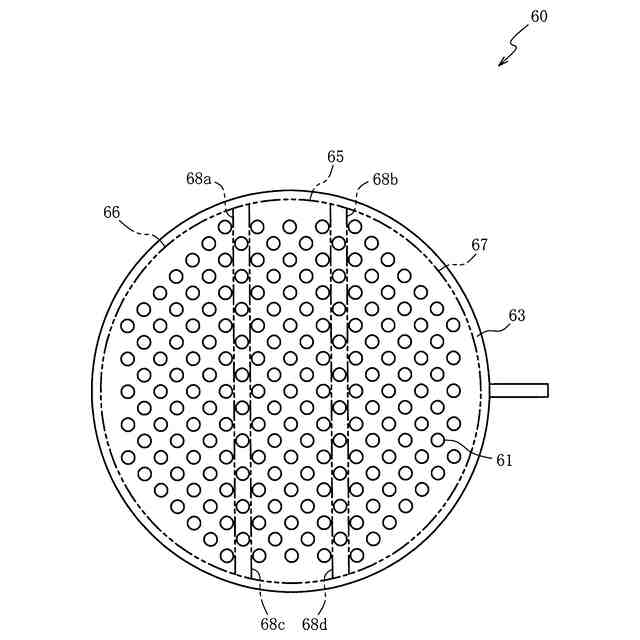

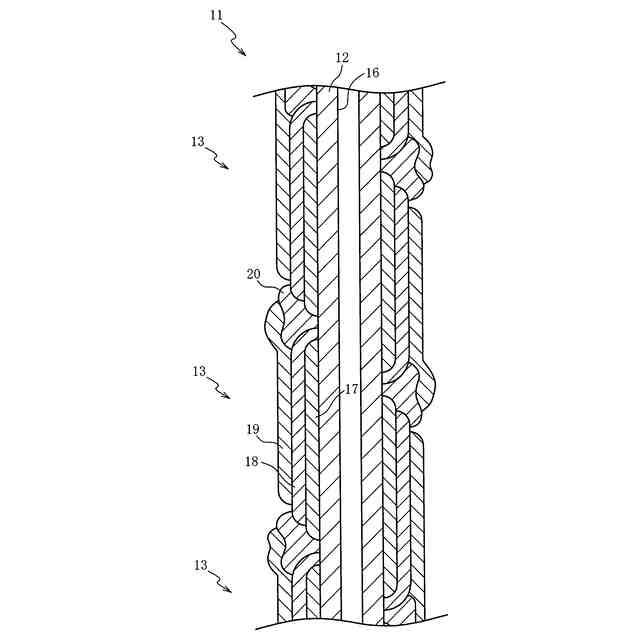

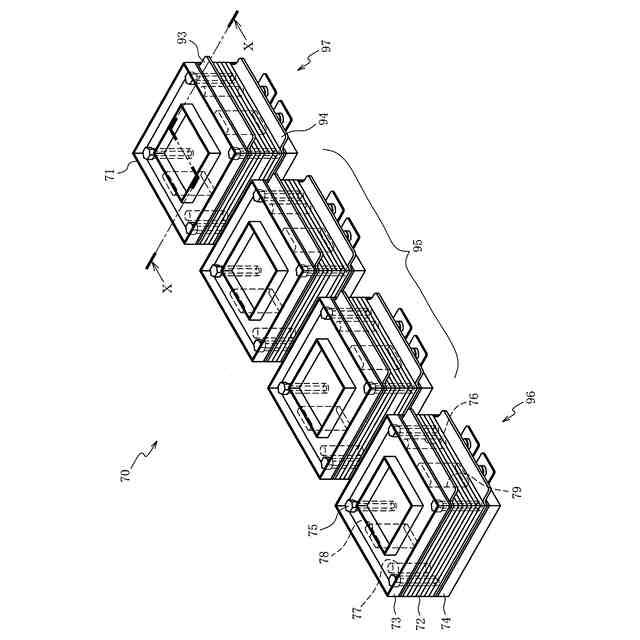

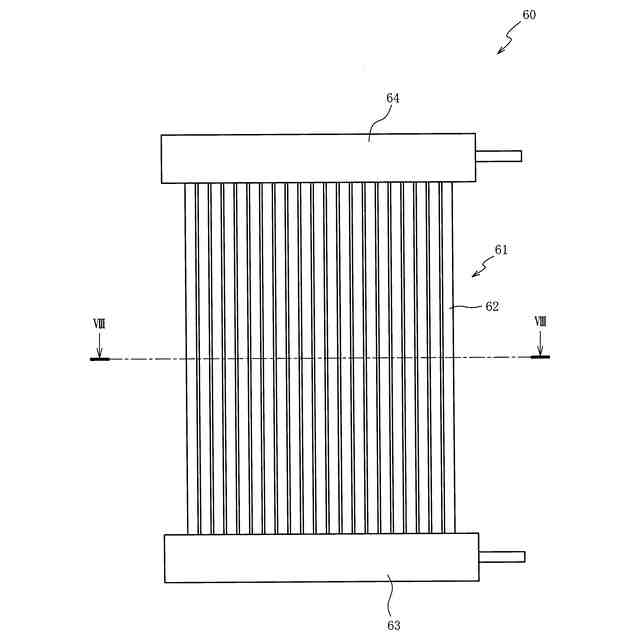

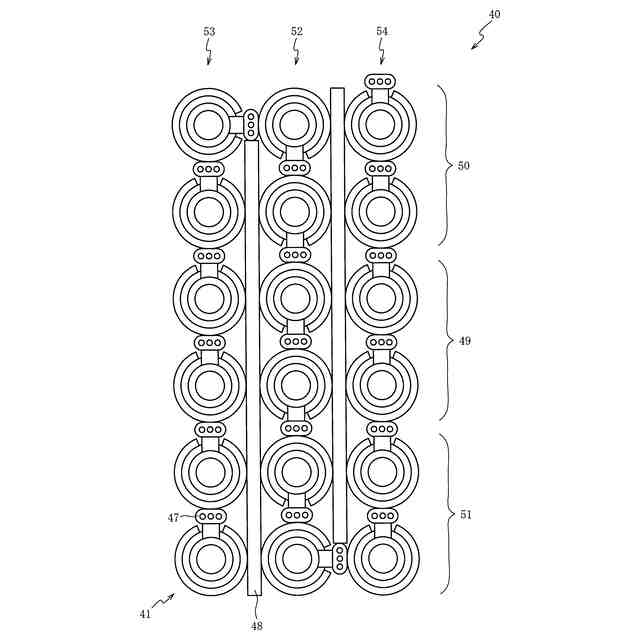

この目的を達成するための第１の態様は、２つの電極を隔離する電解質を含む素子部が配置された電解セルを含み、電解セルが３つ以上配列され、素子部が互いに電気的に直列に接続された電解モジュールであって、電解セルの数を三等分して、中央部と、電解セルが並ぶ方向の中央部の両側に位置する２つの端部と、に電解セルを区画したときに、２つの端部の少なくとも一方における電解セルに含まれる素子部の面積の平均は、中央部における電解セルに含まれる素子部の面積の平均よりも大きい。
【０００７】
第２の態様は、第１の態様において、２つの端部における電解セルに含まれる素子部の面積の平均は、中央部における電解セルに含まれる素子部の面積の平均よりも大きい。
【０００８】
第３の態様は、第１又は第２の態様において、中央部における電解セルに含まれる素子部の面積の平均は、端部の少なくとも一方における電解セルに含まれる素子部の面積の平均に対して４０％以上である。
【０００９】
第４の態様は、第１から第３の態様のいずれかにおいて、中央部における電解セルに含まれる素子部の面積の平均は、端部の少なくとも一方における電解セルに含まれる素子部の面積の平均に対して９７％以下である。
【００１０】

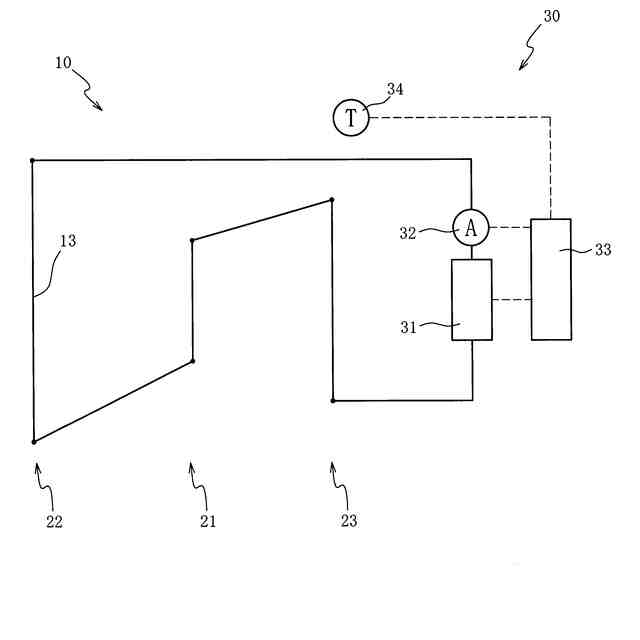

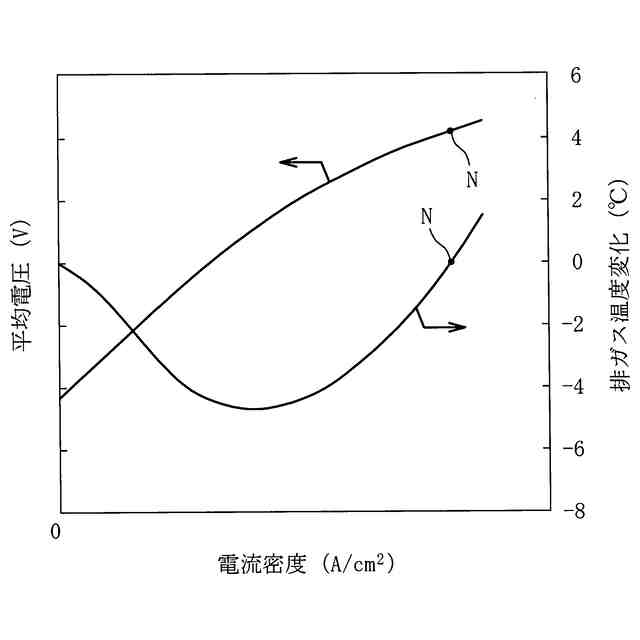

第５の態様は電解装置であって、第１から第４の態様のいずれかの電解モジュールと、電極に接続された回路に電流を流す電源と、電源の出力を調整する調整部と、を備え、調整部は、予め定めた温度に設定された電解モジュールにおける吸熱と発熱とがバランスする熱中立点よりも高い電圧に中央部の平均の電圧を設定し、熱中立点よりも低い電圧に少なくとも一方の端部の平均の電圧を設定する。
【発明の効果】
（【００１１】以降は省略されています）
