公開番号2025076540
公報種別公開特許公報(A)
公開日2025-05-16
出願番号2023188090
出願日2023-11-02
発明の名称電解セル及び電解装置
出願人日本特殊陶業株式会社
代理人弁理士法人真明センチュリー
主分類C25B 9/75 20210101AFI20250509BHJP(電気分解または電気泳動方法;そのための装置)
要約【課題】温度のばらつきを低減できる電解セル及び電解装置を提供する。
【解決手段】電解セルは、2つの電極を隔離する電解質を含む素子部が3つ以上積層され、複数の素子部が電気的に直列に接続され、素子部の数を三等分して、中央部と、中央部の積層方向の両側に位置する2つの端部と、に素子部を区画したときに、2つの端部の少なくとも一方における素子部の面積の平均は、中央部における素子部の面積の平均よりも小さい。
【選択図】図2
特許請求の範囲【請求項１】

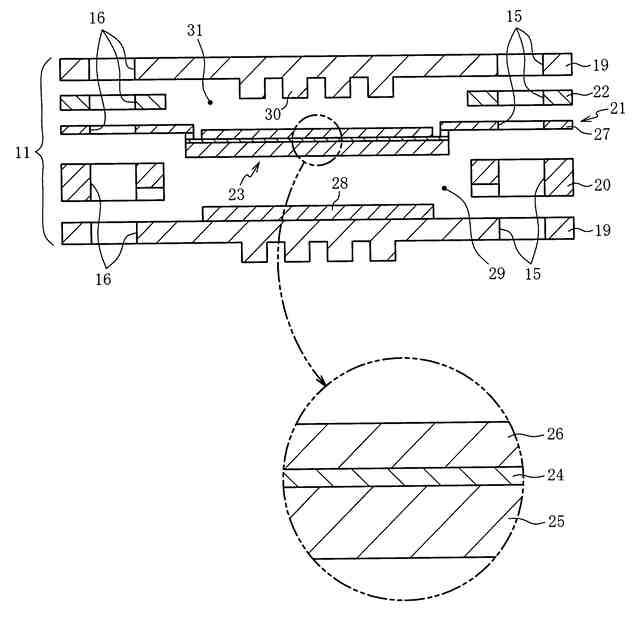

２つの電極を隔離する電解質を含む素子部が３つ以上積層され、複数の前記素子部が電気的に直列に接続された電解セルであって、
前記素子部の数を三等分して、中央部と、前記中央部の積層方向の両側に位置する２つの端部と、に前記素子部を区画したときに、前記２つの端部の少なくとも一方における前記素子部の面積の平均は、前記中央部における前記素子部の面積の平均よりも小さい電解セル。
続きを表示（約 450 文字）【請求項２】
前記２つの端部における前記素子部の面積の平均は、前記中央部における前記素子部の面積の平均よりも小さい請求項１記載の電解セル。
【請求項３】
前記端部における前記素子部の面積の平均は、前記中央部における前記素子部の面積の平均に対して４０％以上である請求項１又は２に記載の電解セル。
【請求項４】
前記端部における前記素子部の面積の平均は、前記中央部における前記素子部の面積の平均に対して９７％以下である請求項１又は２に記載の電解セル。
【請求項５】

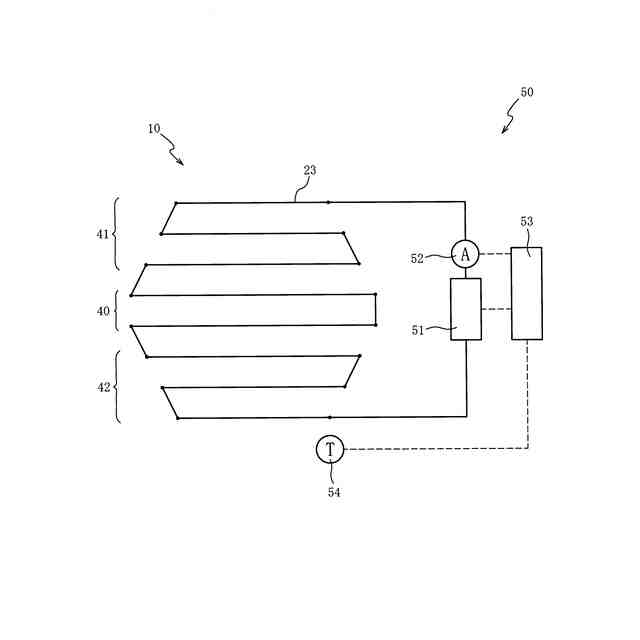

請求項１又は２に記載の電解セルと、
前記電極に接続された回路に電流を流す電源と、
前記電源の出力を調整する調整部と、を備え、
前記調整部は、予め定めた温度に設定された前記電解セルにおける吸熱と発熱とがバランスする熱中立点よりも低い電圧に前記中央部の平均の電圧を調整し、前記熱中立点よりも高い電圧に少なくとも一方の前記端部の平均の電圧を調整する電解装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は２つの電極を隔離する電解質を含む素子部が積層された電解セル及び電解装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
２つの電極を隔離する電解質を含む素子部（単セル）が積層された電解セル（セルスタック）は、電圧が印加された素子部で燃料ガスを電気分解し、水素や炭化水素等のエネルギーキャリアを合成する（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－７３４９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
素子部に電圧が印加された電解セルは、素子部の積層方向の中央部の放熱が、中央部の積層方向の両側に位置する端部の放熱に比べて少ないため、中央部の温度が上がり易くなり、電解セルの耐久性に影響を与える温度のばらつきが生じ易くなるという問題点がある。
【０００５】
本発明はこの問題点を解決するためになされたものであり、温度のばらつきを低減できる電解セル及び電解装置の提供を目的とする。
【課題を解決するための手段】
【０００６】

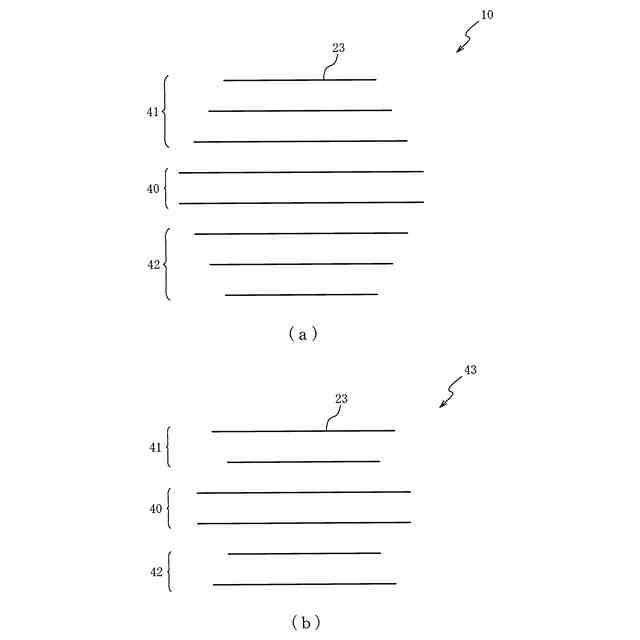

この目的を達成するための第１の態様は、２つの電極を隔離する電解質を含む素子部が３つ以上積層され、複数の素子部が電気的に直列に接続された電解セルであって、素子部の数を三等分して、中央部と、中央部の積層方向の両側に位置する２つの端部と、に素子部を区画したときに、２つの端部の少なくとも一方における素子部の面積の平均は、中央部における素子部の面積の平均よりも小さい。
【０００７】
第２の態様は、第１の態様において、２つの端部における素子部の面積の平均は、中央部における素子部の面積の平均よりも小さい。
【０００８】
第３の態様は、第１又は第２の態様において、端部における素子部の面積の平均は、中央部における素子部の面積の平均に対して４０％以上である。
【０００９】
第４の態様は、第１の態様から第３の態様のいずれかにおいて、端部における素子部の面積の平均は、中央部における素子部の面積の平均に対して９７％以下である。
【００１０】

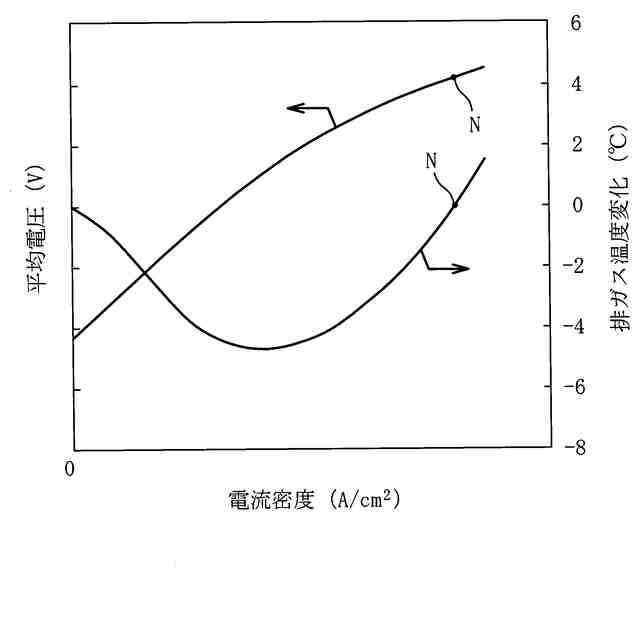

第５の態様は、第１の態様から第４の態様のいずれかの電解セルと、電極に接続された回路に電流を流す電源と、電源の出力を調整する調整部と、を備え、調整部は、予め定めた温度に設定された電解セルにおける吸熱と発熱とがバランスする熱中立点よりも低い電圧に中央部の平均の電圧を設定し、熱中立点よりも高い電圧に少なくとも一方の端部の平均の電圧を設定する。
【発明の効果】
（【００１１】以降は省略されています）
