公開番号2025075333
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023186413
出願日2023-10-31
発明の名称多層ブロー成形容器
出願人花王株式会社
代理人個人
主分類B65D 1/02 20060101AFI20250508BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】内層から外層への収容物の成分浸透を抑制可能で、容器本体の落下強度が優れ、収容物の使用後は内層から外層を分離して回収し易い多層ブロー成形容器を提供する。
【解決手段】収容領域を形成する容器本体が、樹脂材料で構成された層が3層以上積層された構造の多層ブロー成形容器であり、ポリオレフィン系のバージン樹脂材料で構成された内層と、ポリオレフィン系のバージン樹脂材料またはポリオレフィン系の再生樹脂材料で構成され、配置が内層よりも容器外部側の外層と、ガスバリア性を有する樹脂材料で構成され、内層と外層との間に配置された中間層と、を含み、内層の層厚が外層の層厚の1%以上15%以下であり、中間層の少なくとも一方の面は接着層を介さず内層または外層と当接し、内層を構成する樹脂材料ならびに外層を構成する樹脂材料のJIS K 7171に準じて測定される弾性率がいずれも800MPa以上である、多層ブロー成形容器。
【選択図】図1
特許請求の範囲【請求項１】
収容領域を形成している容器本体が、樹脂材料により構成された層が３層以上積層されて形成された積層構造を備える多層ブロー成形容器であって、
前記積層構造は、ポリオレフィン系のバージン樹脂材料により構成された内層と、ポリオレフィン系のバージン樹脂材料またはポリオレフィン系の再生樹脂材料により構成され、前記内層よりも容器外部側に配置された外層と、ガスバリア性を有する樹脂材料により構成され、前記内層と前記外層との間に配置された中間層と、を含み、
前記内層の層厚さが前記外層の層厚さの１％以上１５％以下であり、
前記中間層の少なくとも一方の面は、接着層を介さずに前記内層または前記外層と当接し、
前記内層を構成する前記樹脂材料ならびに前記外層を構成する前記樹脂材料のＪＩＳＫ７１７１に準じて測定される弾性率がいずれも８００ＭＰａ以上である、
多層ブロー成形容器。
続きを表示（約 740 文字）【請求項２】
前記積層構造における前記中間層の両面はいずれも、接着層を介さずに前記内層および前記外層と当接している、請求項１に記載の多層ブロー成形容器。
【請求項３】
前記積層構造における前記中間層は、接着層を介して前記内層と接合されている、請求項１に記載の多層ブロー成形容器。
【請求項４】
前記積層構造における前記中間層は、接着層を介して前記外層と接合されている、請求項１に記載の多層ブロー成形容器。
【請求項５】
前記中間層の層厚さが前記積層構造の総厚さの１％以上５％以下である、請求項１～４のいずれか１項に記載の多層ブロー成形容器。
【請求項６】
前記中間層の層厚さと前記内層の層厚さとの合計厚さが前記外層の層厚さの１５％以下である、請求項１～５のいずれか１項に記載の多層ブロー成形容器。
【請求項７】
前記内層を構成している前記ポリオレフィン系のバージン樹脂材料が接着性ポリオレフィンを５０質量％未満含む、請求項１～６のいずれか１項に記載の多層ブロー成形容器。
【請求項８】
前記中間層がエチレンビニルアルコール共重合体により構成されている、請求項１～７のいずれか１項に記載の多層ブロー成形容器。
【請求項９】
前記内層および前記外層がいずれも高密度ポリエチレンにより構成されている、請求項１～８のいずれか１項に記載の多層ブロー成形容器。
【請求項１０】
請求項１～９のいずれか１項に記載の多層ブロー成形容器と、前記多層ブロー成形容器の前記収容領域に収容された収容物と、を備える、容器詰め品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、多層ブロー成形容器、その分離回収方法等に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
日常的に使用されるシャンプー、ハンドソープ、洗剤、柔軟剤などを収容するための容器として、ブロー成形によって形成された樹脂製の成形容器（ブロー成形容器）が多く利用されている。
【０００３】
そして、環境問題やプラスチック資源使用量の低減などを背景として、再生樹脂を用いたブロー成形容器も開発されている。例えば特許文献１には、少なくとも外層及び内層を有する多層ブロー容器であって、外層及び内層の少なくとも一方が特定のメタロセン系ポリエチレンを含む樹脂組成物であり、外層及び内層の層間にある中間層が特定のリサイクルポリオレフィン樹脂であり、全体の質量に対してメタロセン系ポリエチレンを含む樹脂組成物を５質量％以上含む多層ブロー容器が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－９５１４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、使用済みのブロー成形容器を容器原料としてリサイクル（マテリアルリサイクル）する場合、前述したような収容物に含まれる香気成分（香料成分等）や界面活性剤成分などが使用済みのブロー成形容器に浸透して吸着していることが多くある。特に、ポリオレフィン系の樹脂材料により構成された容器はこの香気成分等の吸着がし易く、一方でこの香気成分等を樹脂から除去することは簡単ではないため、このような使用済みのブロー成形容器からではハイグレードなリサイクル原料を得難い傾向がある。そして、この問題を解消するための１つの方法として、使用済みの多層ブロー成形容器について、その容器内部側に配置された層（内層）とその容器外部側に配置された層（外層）とを分離して回収することが考えられるが、この多層ブロー成形容器の内層と外層との分離回収のし易さと、その容器本体の落下強度（収容物が収容された状態における落下強度）と、は両立させ難い傾向がある。また、外層にまで香気成分等の浸透が一定程度ある場合、この方法では上記問題を解消できない。
【０００６】
本発明は、上記課題に鑑みてなされたものであり、内層から外層への収容物の成分浸透を抑制可能であり、容器本体の落下強度が優れ、さらに収容物の使用後は内層と外層とを分離して回収し易い多層ブロー成形容器に関する。
【課題を解決するための手段】
【０００７】
本発明は、収容領域を形成している容器本体が、樹脂材料により構成された層が３層以上積層されて形成された積層構造を備える多層ブロー成形容器であって、この積層構造は、ポリオレフィン系のバージン樹脂材料により構成された内層と、ポリオレフィン系のバージン樹脂材料またはポリオレフィン系の再生樹脂材料により構成され、内層よりも容器外部側に配置された外層と、ガスバリア性を有する樹脂材料により構成され、内層と外層との間に配置された中間層と、を含み、内層の層厚さが外層の層厚さの１％以上１５％以下であり、中間層の少なくとも一方の面は、接着層を介さずに内層または外層と当接し、内層を構成する樹脂材料ならびに外層を構成する樹脂材料のＪＩＳＫ７１７１に準じて測定される弾性率がいずれも８００ＭＰａ以上である多層ブロー成形容器に関する。
【発明の効果】
【０００８】
本発明によれば、内層から外層への収容物の成分浸透を抑制可能であり、容器本体の落下強度が優れ、さらに収容物の使用後は内層と外層とを分離して回収し易い多層ブロー成形容器を提供することができる。
【図面の簡単な説明】
【０００９】

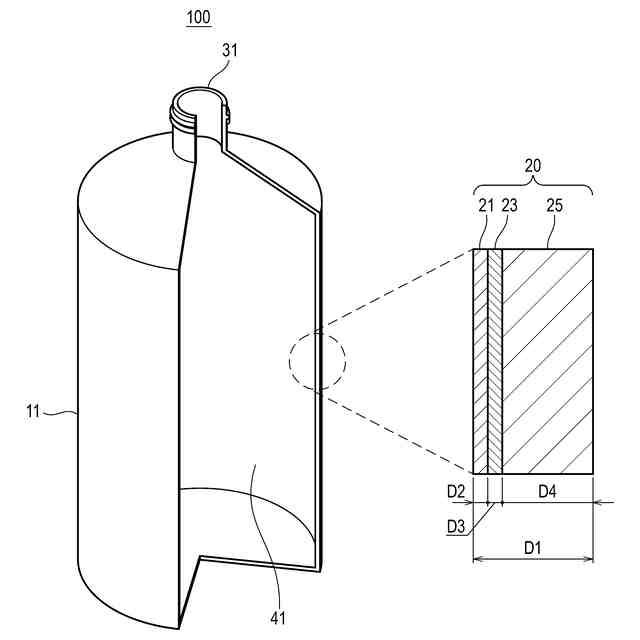

本発明の実施形態に係る多層ブロー成形容器について、その容器本体を模式的に一部切除して示した斜視図およびその容器本体の積層構造の断面図である。

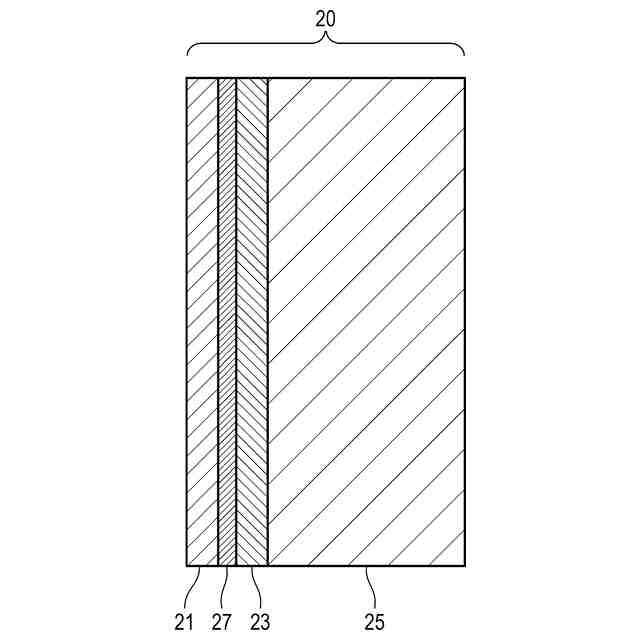

本発明の実施形態に係る多層ブロー成形容器の変形例における容器本体の積層構造の断面図である。

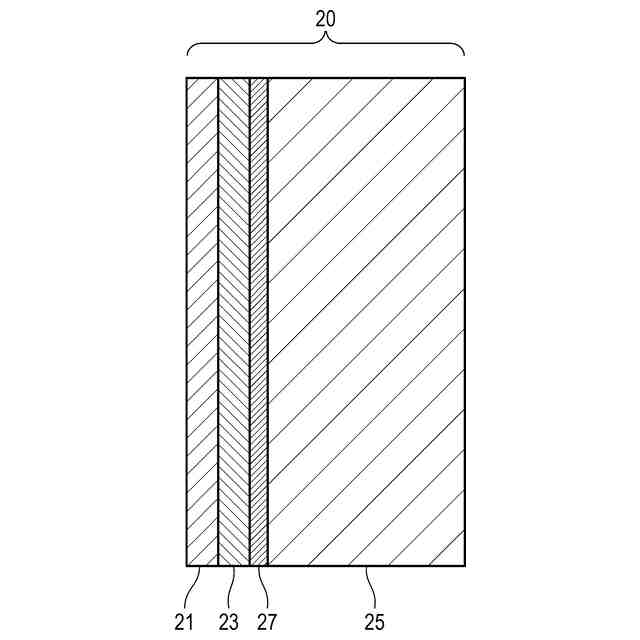

本発明の実施形態に係る多層ブロー成形容器のさらなる変形例における容器本体の積層構造の断面図である。

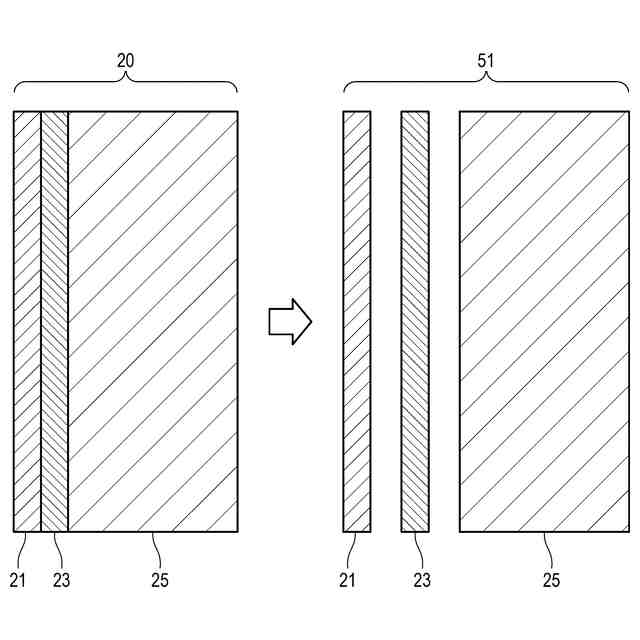

本発明の実施形態に係る多層ブロー成形容器の容器本体の積層構造ならびにそれを破砕または細断して得られたプラスチックフレークの断面図である。
実施例で作製した多層ブロー成形容器サンプルの積層構造の層構成を示す一覧図である。
【発明を実施するための形態】
【００１０】
以下、本発明の好ましい実施形態について、図面を用いて説明する。なお、すべての図面において、同様の構成要素には同一の符号を付し、重複する説明は適宜省略する。また、一部の図面については、便宜上、符号を付していない（省略している）箇所がある。さらに、図面に示された各部材等の寸法比率は、発明の理解を容易にするために、実際の寸法比率とは異なる場合がある。
（【００１１】以降は省略されています）
