特許ウォッチ

公開番号2025073785
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023184851
出願日2023-10-27
発明の名称ラケット
出願人住友ゴム工業株式会社
代理人弁理士法人有古特許事務所
主分類A63B 49/02 20150101AFI20250502BHJP(スポーツ;ゲーム;娯楽)
要約【課題】反発性能とコントロール性能とに優れたラケット2の提供。
プレーヤーの不快感が抑制されるラケットの提供。
【解決手段】ラケット2は、フレーム4、グリップ6、グロメット10及びストリング12を有している。フレーム4は、ヘッド14、第一スロート16a、第二スロート16b及びシャフト18を有している。フレーム4の厚さの最大値は、26.0mm未満である。このラケット2の、頂圧剛性値Git(kgf/cm)と側圧剛性値Gis(kgf/cm)との積である面内剛性指数Giは、5000以上8000以下である。このラケット2の、スロート剛性値Gos(kgf/cm)と打球面剛性値Goh(kgf/cm)との積である面外剛性指数Goは、45000以上60000以下である。
【選択図】図1
特許請求の範囲【請求項１】
ヘッドを含むフレーム
及び
上記ヘッドに張られており、かつ打球面を形成するストリング
を備えており、
上記フレームの厚さの最大値が２６．０ｍｍ未満であり、
頂圧剛性値Ｇｉｔ（ｋｇｆ／ｃｍ）と側圧剛性値Ｇｉｓ（ｋｇｆ／ｃｍ）との積である面内剛性指数Ｇｉが、５０００以上８０００以下であり、
スロート剛性値Ｇｏｓ（ｋｇｆ／ｃｍ）と打球面剛性値Ｇｏｈ（ｋｇｆ／ｃｍ）との積である面外剛性指数Ｇｏが、４５０００以上６００００以下である、ラケット。
続きを表示（約 380 文字）【請求項２】
上記フレームが、それぞれが上記ヘッドに連続する一対のスロート及びこれらスロートに連続するシャフトを有しており、
上記ヘッドが、そのトップから上記スロートとの接合箇所に至るまで一定である厚さＴ１を有しており、
上記スロートが、一定である厚さＴ２を有しており、
上記シャフトが、一定である厚さＴ３を有しており、
上記厚さＴ２及び上記厚さＴ３が上記厚さＴ１と同じである、請求項１に記載のラケット。
【請求項３】
上記頂圧剛性値Ｇｉｔと、上記側圧剛性値Ｇｉｓとの比（Ｇｉｔ／Ｇｉｓ）が、１．０以上である、請求項１又は２に記載のラケット。
【請求項４】
上記フレームがダンパーを含んでおり、
上記面外方向における振動減衰率が０．５％以上である、請求項１又は２に記載のラケット。

発明の詳細な説明【技術分野】
【０００１】
本明細書は、テニス、ソフトテニス、スカッシュ、パデル、バドミントン等に適したラケットを開示する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
テニスでは、ラケットにてボールが打撃される。この打撃により、ラケットの運動エネルギーがボールに伝達され、ボールが飛行する。反発性能に優れたテニスラケットで打撃されたボールは、速い速度で飛行しうる。速い飛行速度は、テニスの競技において有利である。特開平５－１５６１７号公報には、反発性能に優れたテニスラケットが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開平５－１５６１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
テニスプレーヤーは、テニスラケットに対し、反発性能と共に、コントロール性能を求める。特に、熟練したテニスプレーヤーは、コントロール性能への要望が強い。
【０００５】
本出願人の意図するところは、反発性能とコントロール性能とに優れたラケットの提供にある。
【課題を解決するための手段】
【０００６】
本明細書が開示するラケットは、
ヘッドを含むフレーム
及び
上記ヘッドに張られており、かつ打球面を形成するストリング
を有する。このフレームの厚さの最大値は、２６．０ｍｍ未満である。このラケットでは、頂圧剛性値Ｇｉｔ（ｋｇｆ／ｃｍ）と側圧剛性値Ｇｉｓ（ｋｇｆ／ｃｍ）との積である面内剛性指数Ｇｉは、５０００以上８０００以下である。スロート剛性値Ｇｏｓ（ｋｇｆ／ｃｍ）と打球面剛性値Ｇｏｈ（ｋｇｆ／ｃｍ）との積である面外剛性指数Ｇｏは、４５０００以上６００００以下である。
【発明の効果】
【０００７】

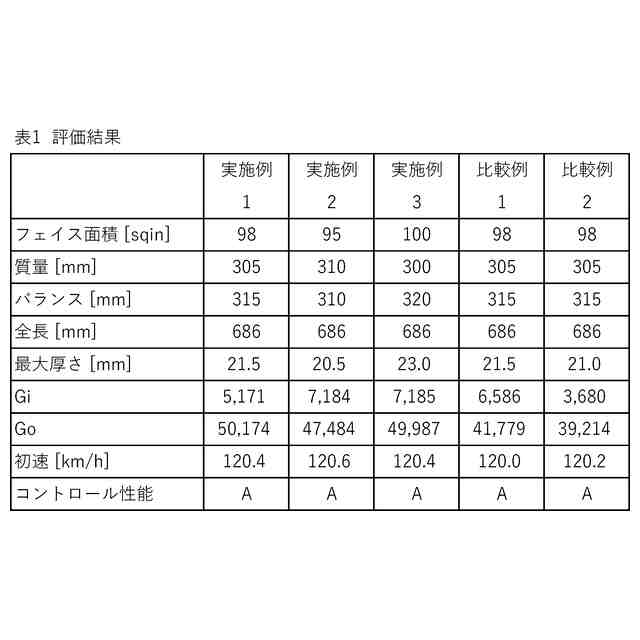

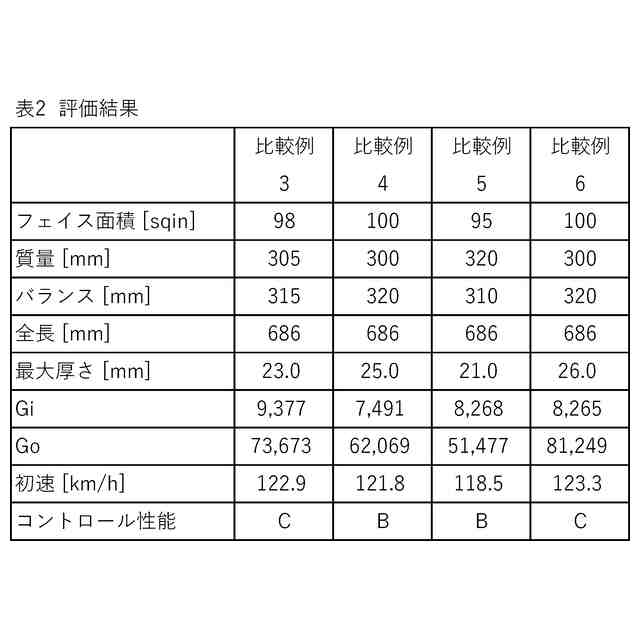

このラケットは、反発性能に優れる。このラケットで打撃されたボールは、高速で飛行しうる。このラケットの、打撃時のボールとの接触時間は長い。このラケットは、コントロール性能にも優れる。
【図面の簡単な説明】
【０００８】

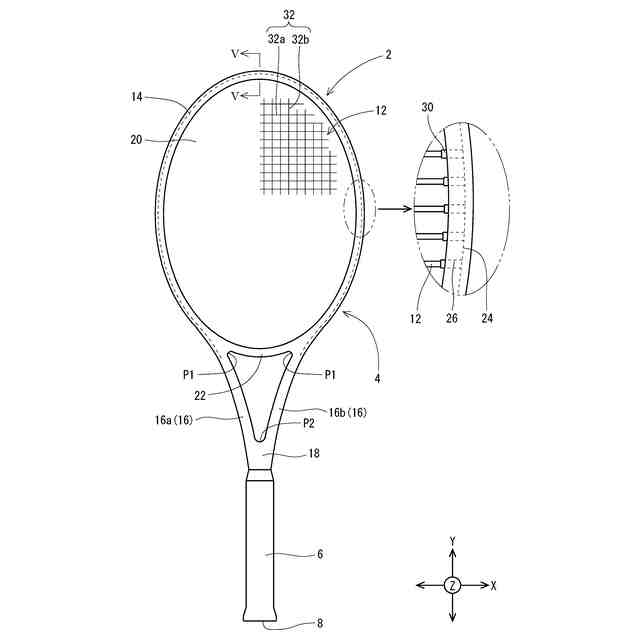

図１は、一実施形態に係るテニスラケットが示された正面図である。

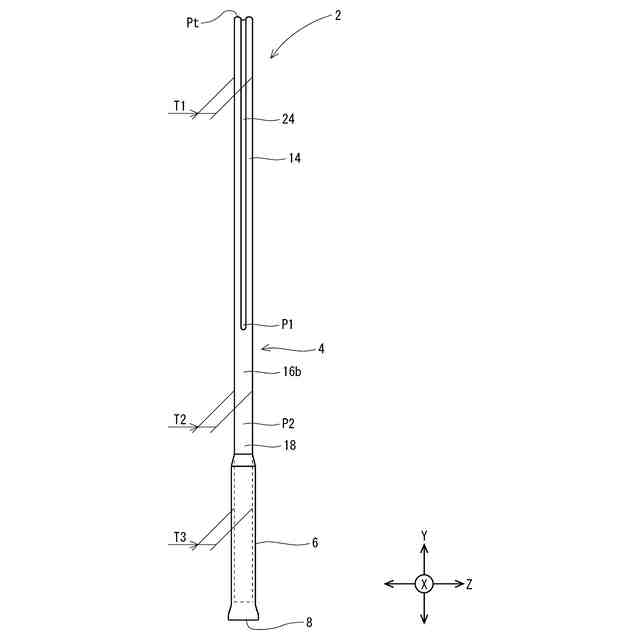

図２は、図１のテニスラケットが示された側面図である。

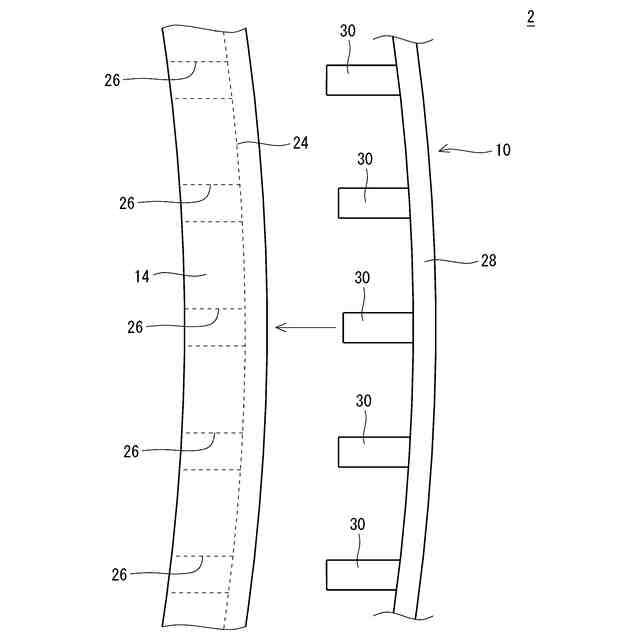

図３は、図１のテニスラケットの一部が拡大されて示された分解図である。

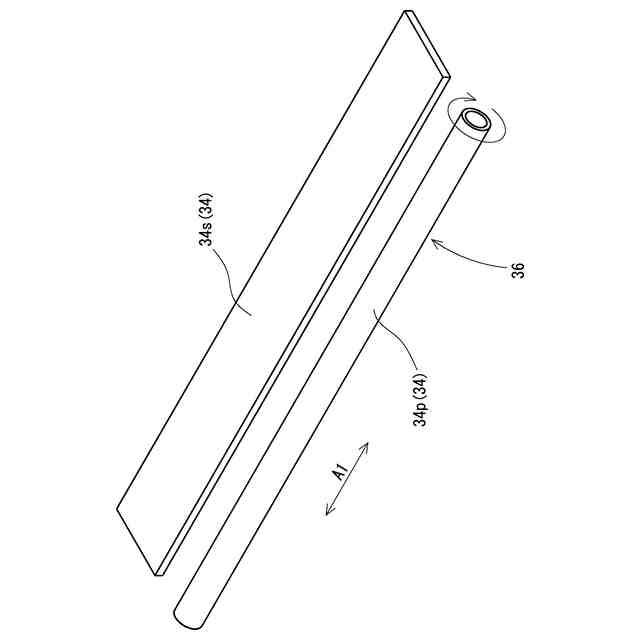

図４は、図１のラケットの製造工程の一部が示された斜視図である。

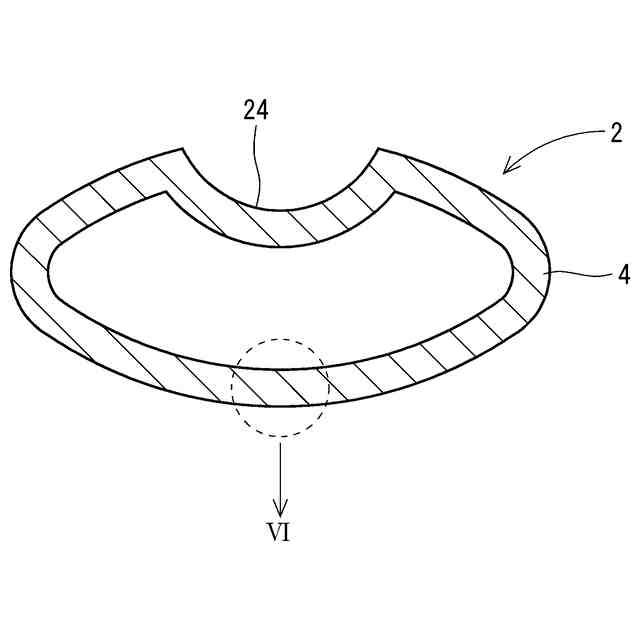

図５は、図１のＶ－Ｖ線に沿った拡大断面図である。

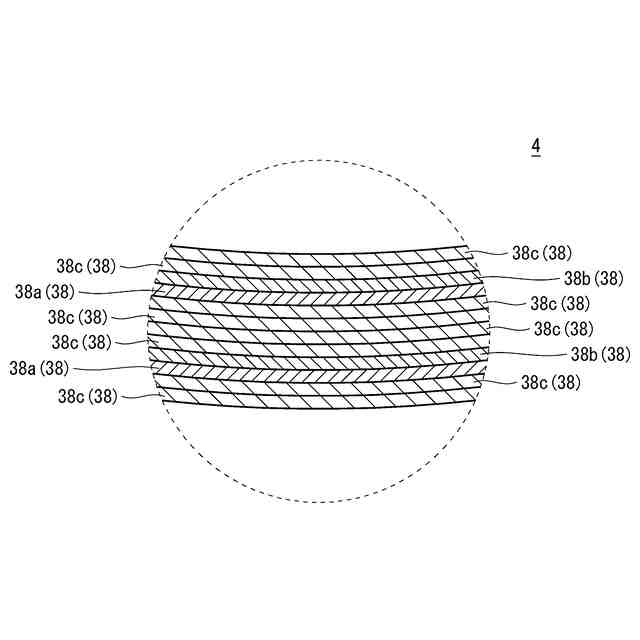

図６は、図５の矢印VIで示された部位の拡大図である。

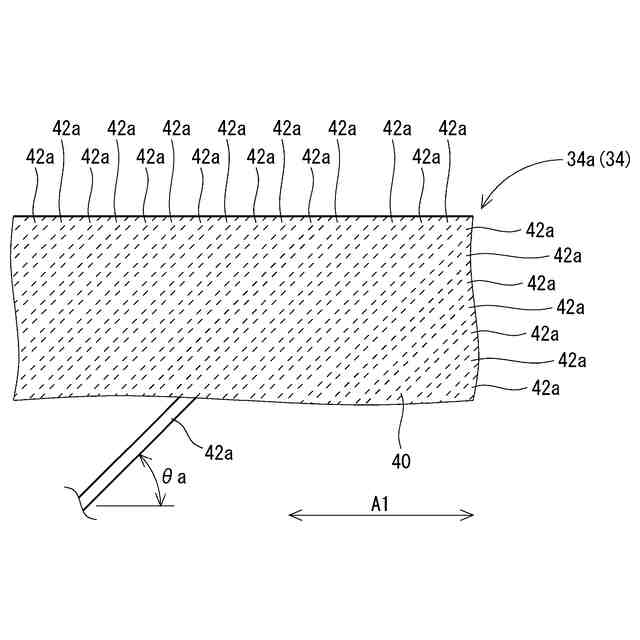

図７は、図６のフレームの第一繊維強化層のためのプリプレグの一部が示された拡大図である。
図８は、図６のフレームの第二繊維強化層のためのプリプレグの一部が示された拡大図である。
図９は、図６のフレームの第三繊維強化層のためのプリプレグの一部が示された拡大図である。
図１０は、図１のテニスラケットの頂圧剛性値の測定方法が示された正面図である。
図１１は、図１のテニスラケットの側圧剛性値の測定方法が示された正面図である。
図１２（ａ）は図１のテニスラケットのスロート剛性値の測定方法が示された平面図であり、図１２（ｂ）はその正面図である。
図１３（ａ）は図１のテニスラケットの打球面剛性値の測定方法が示された平面図であり、図１３（ｂ）はその正面図である。
図１４は、他の実施形態に係るテニスラケットの一部が示された断面図である。
図１５（ａ）は図１４のテニスラケットの面外固有振動数の測定方法が示された正面図であり、図１５（ｂ）はその側面図である。
図１６は、図１のテニスラケットの周波数と伝達関数との関係が示されたグラフである。
【発明を実施するための形態】
【０００９】
以下、適宜図面が参照されつつ、好ましい実施形態が詳細に説明される。
【００１０】
［第一実施形態］
［構成要素］
図１－３に、テニスラケット２が示されている。このラケット２は、フレーム４、グリップ６、エンドキャップ８、グロメット１０及びストリング１２を有している。このラケット２は、硬式テニスに使用されうる。図１において、矢印Ｘはラケット２の幅方向を表し、矢印Ｙはラケット２の軸方向を表し、Ｚ方向はラケット２の厚み方向を表す。図２では、グロメット１０及びストリング１２の図示が省略されている。
（【００１１】以降は省略されています）
