公開番号2025074491
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2023185329
出願日2023-10-30
発明の名称ゴルフボール
出願人住友ゴム工業株式会社
代理人個人,個人
主分類A63B 37/00 20060101AFI20250507BHJP(スポーツ;ゲーム;娯楽)
要約【課題】ヘッドスピードが速いゴルファーと、ヘッドスピードが遅いゴルファーとのドライバー飛距離の差が小さく、飛距離のハンデを小さくできるゴルフボールを提供する。
【解決手段】ゴルフボールは、球状コア、中間層、複数のディンプルが設けられた最外層カバーを有し、前記球状コアが、基材ゴム、共架橋剤および架橋開始剤を含有するゴム組成物から形成されており、前記基材ゴムが天然ゴムを含有し、前記複数のディンプルの下部総容積が365mm³以上であり、前記最外層カバーは、前記複数のディンプルが存在しないと仮定した仮想球の表面積において前記複数のディンプルの総面積が占める占有率が75%以上であることを特徴とする。
【選択図】なし
特許請求の範囲【請求項１】
球状コアと、前記球状コアを被覆する中間層と、前記中間層の外側に位置し、複数のディンプルが設けられた最外層カバーとを有するゴルフボールであって、
前記球状コアが、基材ゴム、共架橋剤および架橋開始剤を含有するゴム組成物から形成されており、
前記基材ゴムが、天然ゴムを含有し、
前記複数のディンプルの下部総容積が３６５ｍｍ
3
以上であり、
前記最外層カバーは、前記複数のディンプルが存在しないと仮定した仮想球の表面積において前記複数のディンプルの総面積が占める占有率が７５％以上であることを特徴とするゴルフボール。
続きを表示（約 1,400 文字）【請求項２】
前記球状コアの中心硬度（Ｈ０）、球状コアの中心から半径方向の距離が２．５ｍｍ地点の硬度（Ｈ
2.5
）、球状コアの中心から半径方向の距離が５．０ｍｍ地点の硬度（Ｈ
5.0
）、球状コアの中心から半径方向の距離が７．５ｍｍ地点の硬度（Ｈ
7.5
）、球状コアの中心から半径方向の距離が１０ｍｍ地点の硬度（Ｈ
10
）、球状コアの中心から半径方向の距離が１２．５ｍｍ地点の硬度（Ｈ
12.5
）、球状コアの中心から半径方向の距離が１５ｍｍ地点の硬度（Ｈ
15
）および表面硬度（Ｈｓ）が、Ｈ０＜Ｈ
2.5
＜Ｈ
5.0
＜Ｈ
7.5
＜Ｈ
10
＜Ｈ
12.5
＜Ｈ
15
＜Ｈｓの関係を満足し、
前記球状コアの中心硬度（Ｈ０）が、ショアＣ硬度で、６０以下である請求項１に記載のゴルフボール。
【請求項３】
前記中心硬度（Ｈ０）、前記硬度（Ｈ
2.5
）、前記硬度（Ｈ
10
）、前記硬度（Ｈ
12.5
）および前記硬度（Ｈ
15
）が、ショアＣ硬度で、
Ｈ
2.5
－Ｈ０≧３．０、
Ｈ
12.5
－Ｈ
10
≧３．０、および、
Ｈ
15
－Ｈ
12.5
≧３．０の関係を満足する請求項１に記載のゴルフボール。
【請求項４】
前記硬度（Ｈ
5.0
）、前記硬度（Ｈ
7.5
）および前記硬度（Ｈ
10
）が、ショアＣ硬度で、
Ｈ
7.5
－Ｈ
5.0
＜３．０、および、
Ｈ
10
－Ｈ
7.5
＜３．０の関係を満足する請求項１に記載のゴルフボール。
【請求項５】
前記球状コアの中心硬度（Ｈ０）と、前記球状コアの表面硬度（Ｈｓ）との硬度差（Ｈｓ－Ｈ０）が、ショアＣ硬度で、２０以上である請求項１に記載のゴルフボール。
【請求項６】
前記複数のディンプルの下部総容積が４００ｍｍ
3
以上である請求項１に記載のゴルフボール。
【請求項７】
前記天然ゴムの含有率は、前記基材ゴム１００質量％中、２０質量％～１００質量％である請求項１に記載のゴルフボール。
【請求項８】
前記中間層を形成する中間層用組成物のスラブ硬度が、前記最外層カバーを形成するカバー用組成物のスラブ硬度よりも大きい請求項１に記載のゴルフボール。
【請求項９】
前記最外層カバーを形成するカバー用組成物が、基材樹脂としてウレタン樹脂を含有する樹脂組成物であり、
前記最外層カバーを形成するカバー用組成物のスラブ硬度が、ショアＤ硬度で、４０以下である請求項１に記載のゴルフボール。
【請求項１０】
前記中間層を形成する中間層用組成物が、基材樹脂としてアイオノマー樹脂を含有する樹脂組成物であり、
前記中間層を形成する中間層用組成物のスラブ硬度が、ショアＤ硬度で、５０以上である請求項１に記載のゴルフボール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ゴルフボールに関し、特に、球状コア、中間層、最外層カバー及びディンプルを有するゴルフボールに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、ゴルフボールの球状コアとして、種々のゴム材料を原料とした球状コアが提案されている。例えば、特許文献１には、基材ゴム１００重量部に対し低反発特性ゴム３～３５重量部、メタクリル酸２０～３０重量部、およびメタクリル酸に金属塩を形成し得る金属化合物２０～５０重量部を含有する組成物を加硫して得られる練習場用ゴルフボールが記載されている（特許文献１（請求項１、第３頁左上欄第１１～１７行）参照）。
【０００３】
また、特許文献２には、基材ゴム１００重量部に対し、１０～６０モル％エポキシ化された天然ゴム３～３５重量部、メタクリル酸２０～３５重量部および酸化亜鉛２０～５０重量部含有する組成物から得られる練習場用ゴルフボールが記載されている（特許文献２（請求項１、第２頁左下欄第４行～右下欄第２行）参照）。
【先行技術文献】
【特許文献】
【０００４】
特開昭６０－９２７８０号公報
特開昭６１－７１０６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
複数人でゴルフを行う場合、ヘッドスピードが異なるゴルファー同士でプレーを行うことがある。このような場合、ティー位置を変えるなどして飛距離差を埋めるように工夫してプレーをすることが多い。しかし、ヘッドスピードが大きく異なる場合、ティー位置を変えるだけでは、飛距離差を埋めることができないこともある。そのため、飛距離のハンデを小さくするためには、飛距離差に応じて、飛距離性能の異なる複数種類のゴルフボールを用意することが必要となる。
本発明は上記事情に鑑みてなされたものであり、ヘッドスピードが速いゴルファーと、ヘッドスピードが遅いゴルファーとのドライバー飛距離の差が小さく、飛距離のハンデを小さくできるゴルフボールを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決することができた本発明のゴルフボールは、球状コアと、前記球状コアを被覆する中間層と、前記中間層の外側に位置し、複数のディンプルが設けられた最外層カバーとを有し、前記球状コアが、基材ゴム、共架橋剤および架橋開始剤を含有するゴム組成物から形成されており、前記基材ゴムが、天然ゴムを含有し、前記複数のディンプルの下部総容積が３６５ｍｍ
3
以上であり、前記最外層カバーは、前記複数のディンプルが存在しないと仮定した仮想球の表面積において前記複数のディンプルの総面積が占める占有率が７５％以上であることを特徴とする。
【０００７】
球状コアが天然ゴムを含有するゴム組成物から形成されていることで、ドライバーショットにおけるボール初速が低減される。ここで、天然ゴムを含有する球状コアでは、ヘッドスピードが速い程、ボール初速の低下量が大きくなる。そのため、高ヘッドスピードのドライバーショットと低ヘッドスピードのドライバーショットとを比べると、両者の飛距離差が小さくなる。
また、下部総容積が大きいディンプルパターンは、打球の揚力が低減される。そのため、ヘッドスピードが速いドライバーショットの場合、揚力が十分に得られず、キャリー（打撃されてから地面に着地するまでの距離）が短くなり飛距離が低下する。これに対して、ヘッドスピードが遅いドライバーショットの場合、ボールスピードが速くないためボールの高さへの影響は少なく、むしろ転がり距離が多くなるため飛距離が向上する。
よって、本発明のゴルフボールでは、ヘッドスピードが速いゴルファーと、ヘッドスピードが遅いゴルファーとのドライバー飛距離の差が小さくなる。
【発明の効果】
【０００８】
本発明のゴルフボールでは、ヘッドスピードが速いゴルファーと、ヘッドスピードが遅いゴルファーとのドライバー飛距離の差が小さくなる。そのため、本発明のゴルフボールを使用すれば、ヘッドスピードの違いによる飛距離のハンデを小さくできる。
【図面の簡単な説明】
【０００９】

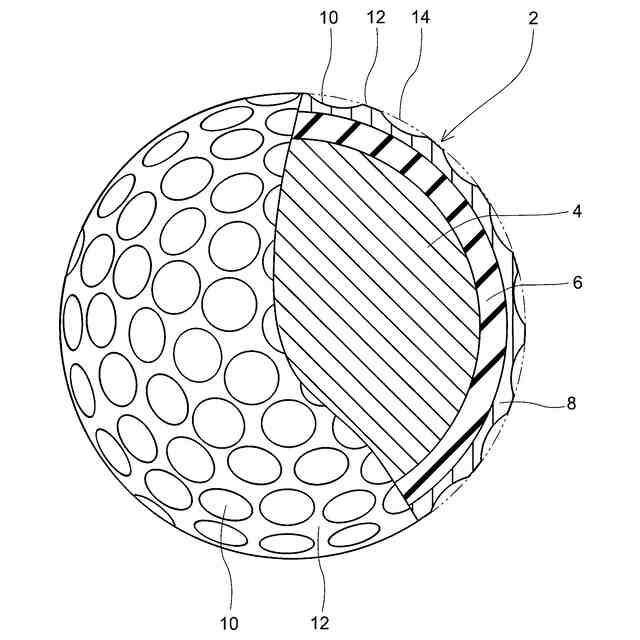

本発明の一実施形態に係るゴルフボールが示された一部切り欠き断面図である。

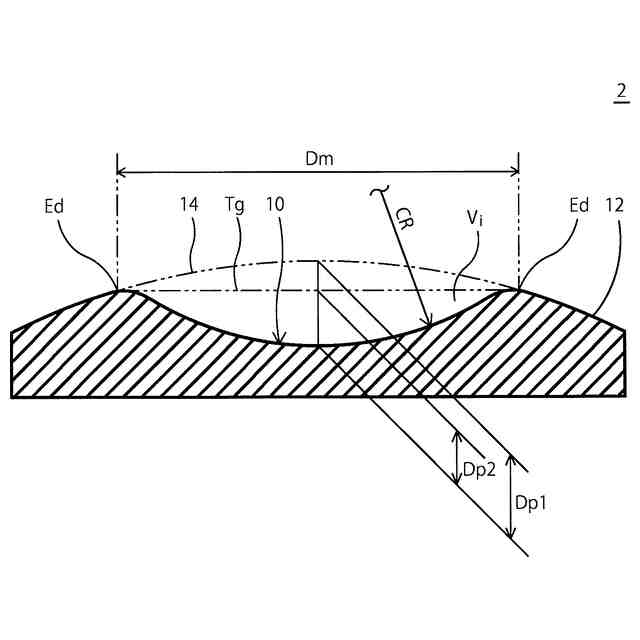

最外層カバーに形成されたディンプルの拡大断面図である。

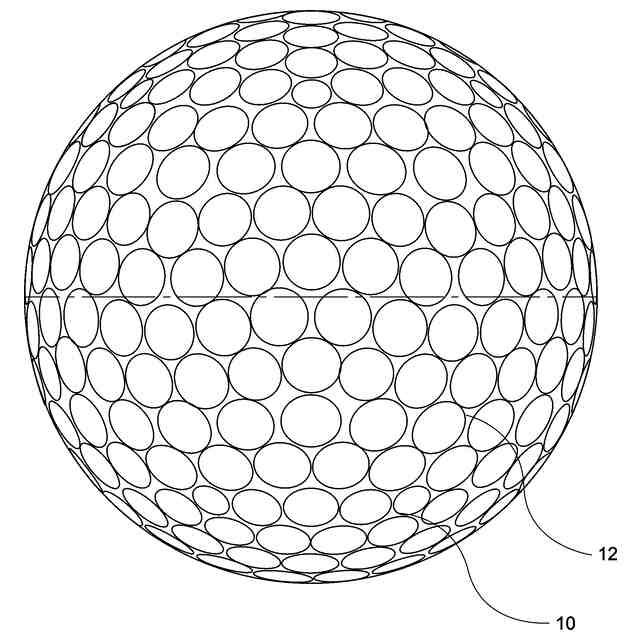

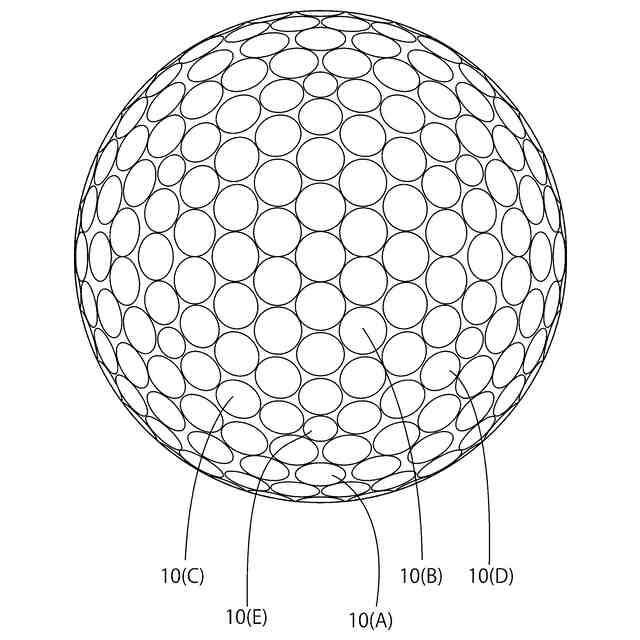

最外層カバーに形成されたディンプルパターンＮｏ．Ｉ～ＶＩの正面図である。
最外層カバーに形成されたディンプルパターンＮｏ．Ｉ～ＶＩの平面図である。
最外層カバーに形成されたディンプルパターンＮｏ．ＶＩＩの正面図である。
最外層カバーに形成されたディンプルパターンＮｏ．ＶＩＩの平面図である。
最外層カバーに形成されたディンプルパターンＮｏ．ＶＩＩＩの正面図である。
最外層カバーに形成されたディンプルパターンＮｏ．ＶＩＩＩの平面図である。
【発明を実施するための形態】
【００１０】
本発明のゴルフボールは、球状コアと、前記球状コアを被覆する中間層と、前記中間層の外側に位置し、複数のディンプルが設けられた最外層カバーとを有する。
（【００１１】以降は省略されています）
