特許ウォッチ

公開番号2025073419
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023184191
出願日2023-10-26
発明の名称樹脂組成物、硬化性組成物および硬化物
出願人株式会社カネカ
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類C08L 33/14 20060101AFI20250502BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】透明性の高い樹脂組成物を提供する。
【解決手段】樹脂組成物は、成分A:シリル基を有する(メタ)アクリル系重合体、成分B:分子内に炭素-炭素二重結合を有する炭化水素および成分C:ラジカル発生剤を含んでいる。成分Aの含有量を100重量部とすると、成分Bの含有量は、0重量部超、0.5重量部以下である。成分Aは、特定の条件を満たす重合体である。
【選択図】なし
特許請求の範囲【請求項１】
下記成分Ａ～Ｃを含んでいる、樹脂組成物であって：
成分Ａ：シリル基を有する（メタ）アクリル系重合体；
成分Ｂ：分子内に炭素－炭素二重結合を有する炭化水素；
成分Ｃ：ラジカル発生剤；
上記成分Ａの含有量を１００重量部とすると、上記成分Ｂの含有量は、０重量部超、０．５重量部以下である、樹脂組成物：
ここで、上記成分Ａは、
ＸブロックおよびＹブロックを有するＸＹジブロック構造またはＸＹＸトリブロック構造を分子中に有しており、
上記Ｘブロックに含まれているシリル基含有（メタ）アクリル酸エステルモノマー由来の繰り返し単位は、平均で２．０個より多く、
上記Ｙブロックに含まれているシリル基含有（メタ）アクリル酸エステルモノマー由来の繰り返し単位は、上記Ｙブロックに含まれている全ての繰り返し単位の重量を基準として、０重量％以上５重量％未満であり、
分子量分布（Ｍｗ／Ｍｎ）は１．８以下である。
続きを表示（約 660 文字）【請求項２】
上記成分Ａは、ＣＨ
２
＝Ｃ（Ｒ
１
）ＣＯＯＲ
２
（式中、Ｒ
１
は水素原子またはメチル基であり、Ｒ
２
は炭素数が９個以上の基である）に由来する繰り返し単位を１重量％以上含んでいる、請求項１に記載の樹脂組成物。
【請求項３】
上記成分Ａの数平均分子量は、２，０００～５０，０００である、請求項１に記載の樹脂組成物。
【請求項４】
上記成分Ｂは、α－オレフィンである、請求項１に記載の樹脂組成物。
【請求項５】
上記α－オレフィンの炭素数は、４個以上である、請求項４に記載の樹脂組成物。
【請求項６】
上記成分Ｃは、有機過酸化物である、請求項１に記載の樹脂組成物。
【請求項７】
下記成分Ｄをさらに含んでいる、請求項１に記載の樹脂組成物：
成分Ｄ：還元剤。
【請求項８】
上記成分Ｄは、アミンである、請求項７に記載の樹脂組成物。
【請求項９】
下記成分Ｅをさらに含んでいる、請求項１に記載の樹脂組成物：
成分Ｅ：エーテル系可塑剤、エステル系可塑剤およびエーテルエステル系可塑剤からなる群より選択される１種類以上の可塑剤。
【請求項１０】
請求項１～９のいずれか１項に記載の樹脂組成物と、硬化触媒とを含んでいる、硬化性組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、樹脂組成物、硬化性組成物および硬化物に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
シリル基を有する重合体分子は、シリル基が加水分解することにより、他の重合体分子との間でシロキサン結合を形成する。この架橋反応により、ゴム状の硬化物が得られる。このような重合体分子を含有している硬化性組成物は、シーリング材、接着剤、塗料などに使用されている（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２３／０４８１５５号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のような従来技術に開示されている硬化性組成物は、樹脂成分に起因して透明性が低いことがあった。そのため、硬化物の透明性も低くなることがあった。
【０００５】
本発明の一態様は、透明性の高い樹脂組成物を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記の課題を解決するために、本発明の一態様に係る樹脂組成物は、下記成分Ａ～Ｃを含んでおり：
成分Ａ：シリル基を有する（メタ）アクリル系重合体；
成分Ｂ：分子内に炭素－炭素二重結合を有する炭化水素；
成分Ｃ：ラジカル発生剤；
上記成分Ａの含有量を１００重量部とすると、上記成分Ｂの含有量は、０重量部超、０．５重量部以下である：
ここで、上記成分Ａは、
ＸブロックおよびＹブロックを有するＸＹジブロック構造またはＸＹＸトリブロック構造を分子中に有しており、
上記Ｘブロックに含まれているシリル基含有（メタ）アクリル酸エステルモノマー由来の繰り返し単位は、平均で２．０個より多く、
上記Ｙブロックに含まれているシリル基含有（メタ）アクリル酸エステルモノマー由来の繰り返し単位は、上記Ｙブロックに含まれている全ての繰り返し単位の重量を基準として、０重量％以上５重量％未満であり、
分子量分布（Ｍｗ／Ｍｎ）は１．８以下である。
【発明の効果】
【０００７】
本発明の一態様によれば、透明性の高い樹脂組成物が提供される。
【発明を実施するための形態】
【０００８】
以下、本発明の実施形態の一例について詳細に説明するが、本発明は、下記の各実施形態に限定されず、請求項に示した範囲で種々の変更を施してよい。異なる実施形態に記載されている技術的手段を組合せた実施形態も、本発明の技術的範囲に含まれる。
【０００９】
本明細書において特記しない限り、数値範囲を表す「Ａ～Ｂ」は、「Ａ以上、Ｂ以下」を意味する。本明細書において、「（メタ）アクリル」とは、「アクリルおよび／またはメタクリル」を意味する。本明細書において特記しない限り、「シリル基」とは、「加水分解性シリル基」を意味する。一実施形態において、シリル基は、アルコキシシリル基である。
【００１０】
〔１．樹脂組成物および硬化性組成物の成分〕
本発明の一態様に係る樹脂組成物は、成分Ａ：シリル基を有する（メタ）アクリル系重合体、成分Ｂ：分子内に炭素－炭素二重結合を有する炭化水素および成分Ｃ：ラジカル発生剤を含んでいる。樹脂組成物は、任意成分として、成分Ｄ：還元剤および／または成分Ｅ：エーテル系可塑剤、エステル系可塑剤およびエーテルエステル系可塑剤からなる群より選択される１種類以上の可塑剤を含んでいてもよい。樹脂組成物に硬化触媒をさらに含有させる他組成物は、硬化性組成物となりうる。
（【００１１】以降は省略されています）

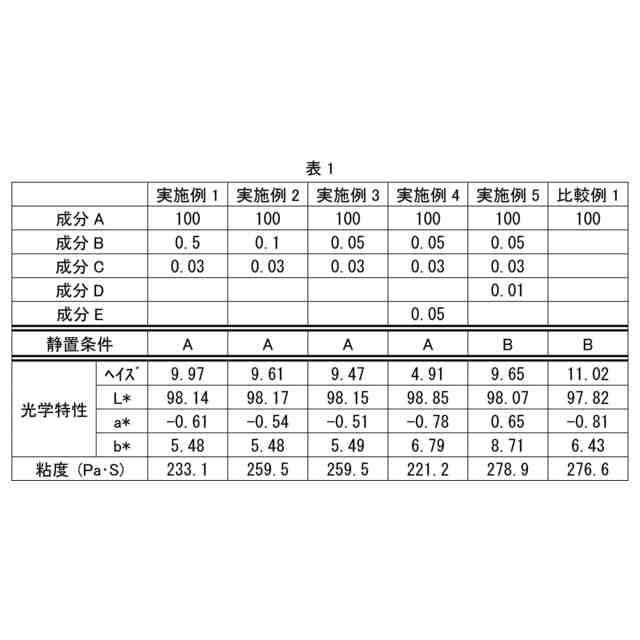

関連特許
