特許ウォッチ

公開番号2025072965
公報種別公開特許公報(A)
公開日2025-05-12
出願番号2023183468
出願日2023-10-25
発明の名称タイヤ用ゴム組成物及びタイヤ
出願人住友ゴム工業株式会社
代理人弁理士法人WisePlus
主分類C08L 9/00 20060101AFI20250501BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】低燃費性及び耐摩耗性の総合性能を改善できるタイヤ用ゴム組成物並びにタイヤを提供する。
【解決手段】本発明は、イソプレン系ゴム、ブタジエンゴム及びスチレンブタジエンゴムを含むゴム成分と、シリカとを含有し、前記シリカの含有量/前記ゴム成分中の総スチレン量>4であり、前記ゴム成分中の総スチレン量-カーボンブラックの含有量>0であるタイヤ用ゴム組成物に関する。
【選択図】なし
特許請求の範囲【請求項１】
イソプレン系ゴム、ブタジエンゴム及びスチレンブタジエンゴムを含むゴム成分と、シリカとを含有し、
前記シリカの含有量／前記ゴム成分中の総スチレン量＞４であり、
前記ゴム成分中の総スチレン量－カーボンブラックの含有量＞０であるタイヤ用ゴム組成物。
続きを表示（約 520 文字）【請求項２】
前記スチレンブタジエンゴムを２種以上含有する請求項１記載のタイヤ用ゴム組成物。
【請求項３】
樹脂を含有する請求項１又は２記載のタイヤ用ゴム組成物。
【請求項４】
Ｃ５／Ｃ９系樹脂及びテルペン系樹脂からなる群より選択される少なくとも１種を含有する請求項１又は２記載のタイヤ用ゴム組成物。
【請求項５】
前記イソプレン系ゴムの含有量＞前記ゴム成分中の総スチレン量である請求項１又は２記載のタイヤ用ゴム組成物。
【請求項６】
前記シリカの平均粒子径が１６ｎｍ以下である請求項１又は２記載のタイヤ用ゴム組成物。
【請求項７】

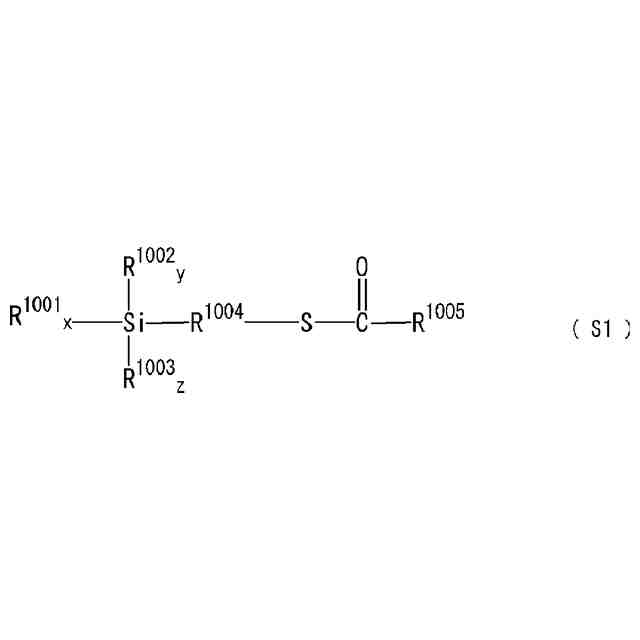

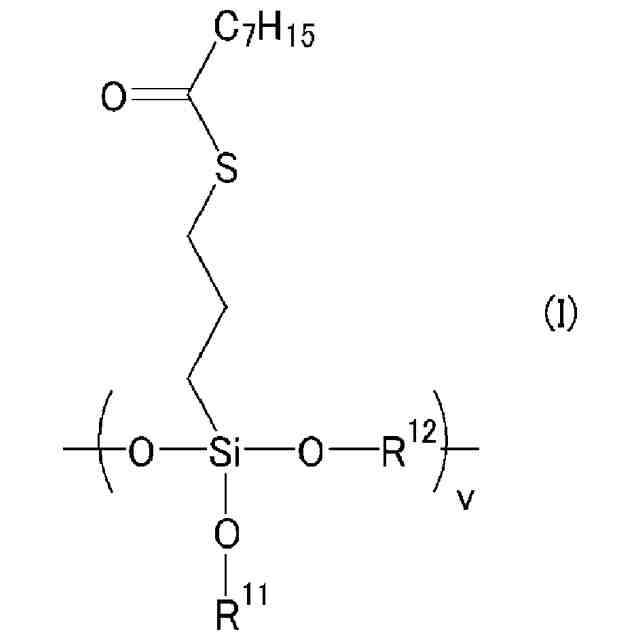

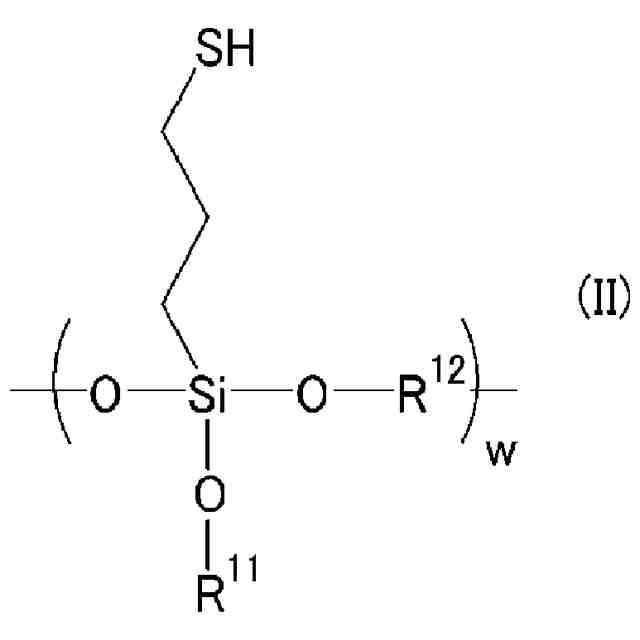

メルカプト系シランカップリング剤を含有する請求項１又は２記載のタイヤ用ゴム組成物。
【請求項８】

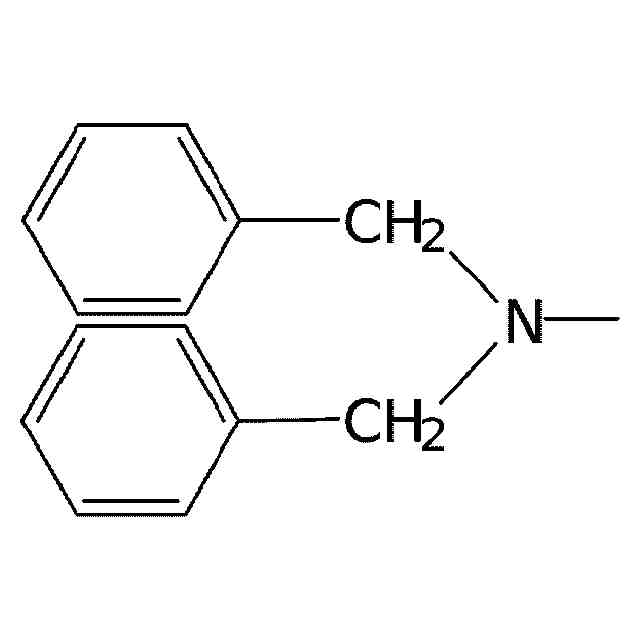

ジベンジルアミン化合物を含有する請求項１又は２記載のタイヤ用ゴム組成物。
【請求項９】
２種以上の樹脂を含有する請求項１又は２記載のタイヤ用ゴム組成物。
【請求項１０】
加硫ゴム粒子を含有する請求項１又は２記載のタイヤ用ゴム組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、タイヤ用ゴム組成物及びタイヤに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
これまで、低燃費性や耐摩耗性を改善する手法が種々検討されている（例えば、特許文献１、２参照）。しかしながら、近年では、これらの性能の更なる改善が求められている。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－３４４９５５号公報
特開２０１７－１４１４０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、前記課題を解決し、低燃費性及び耐摩耗性の総合性能を改善できるタイヤ用ゴム組成物並びにタイヤを提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明は、イソプレン系ゴム、ブタジエンゴム及びスチレンブタジエンゴムを含むゴム成分と、シリカとを含有し、前記シリカの含有量／前記ゴム成分中の総スチレン量＞４であり、前記ゴム成分中の総スチレン量－カーボンブラックの含有量＞０であるタイヤ用ゴム組成物に関する。
【発明の効果】
【０００６】
本発明は、イソプレン系ゴム、ブタジエンゴム及びスチレンブタジエンゴムを含むゴム成分と、シリカとを含有し、前記シリカの含有量／前記ゴム成分中の総スチレン量＞４であり、前記ゴム成分中の総スチレン量－カーボンブラックの含有量＞０であるタイヤ用ゴム組成物であるので、低燃費性及び耐摩耗性の総合性能が良好となる。
【発明を実施するための形態】
【０００７】
本発明のタイヤ用ゴム組成物は、イソプレン系ゴム、ブタジエンゴム及びスチレンブタジエンゴムを含むゴム成分と、シリカとを含有し、前記シリカの含有量／前記ゴム成分中の総スチレン量＞４であり、前記ゴム成分中の総スチレン量－カーボンブラックの含有量＞０である。
【０００８】
上記ゴム組成物で前述の効果が得られる理由は、以下のように推察される。
イソプレン系ゴム、ブタジエンゴム及びスチレンブタジエンゴムを配合し、かつ、ゴム成分中のスチレンドメインの量とシリカの含有量とを上記関係とすることで、シリカが良好に分散し、発熱性が低下するとともにゴム組成物を十分に補強することができる。
さらに、カーボンブラックの含有量をゴム成分中のスチレンドメインの量未満とすることで、発熱性をさらに低下させることができる。
以上の作用により、低燃費性及び耐摩耗性の総合性能が向上すると考えられる。
【０００９】
上記ゴム組成物は、ゴム成分を含有する。
ここで、ゴム成分は、架橋に寄与する成分であり、一般的に、重量平均分子量（Ｍｗ）が１万以上のものである。
【００１０】
ゴム成分の重量平均分子量は、好ましくは５万以上、より好ましくは１５万以上、更に好ましくは２０万以上であり、また、好ましくは２００万以下、より好ましくは１７０万以下、更に好ましくは１４０万以下である。上記範囲内であると、効果がより良好に得られる傾向がある。

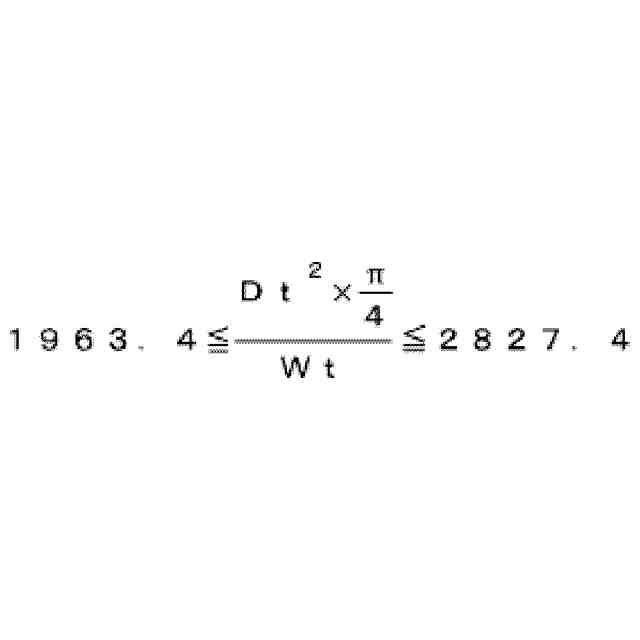

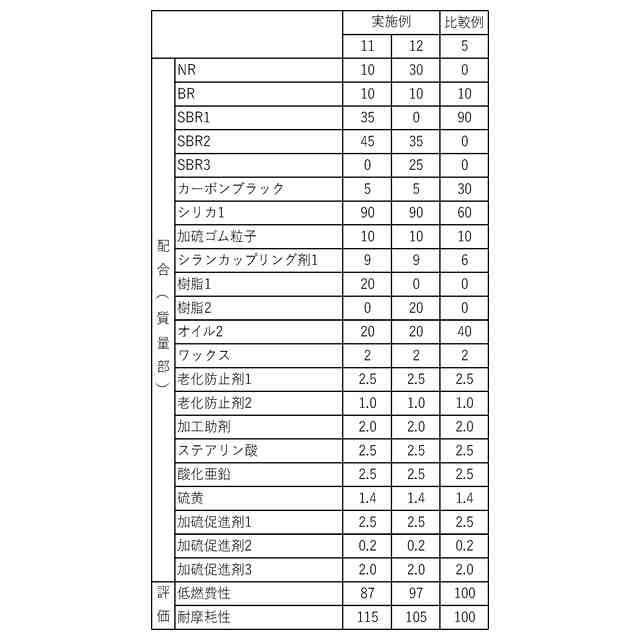

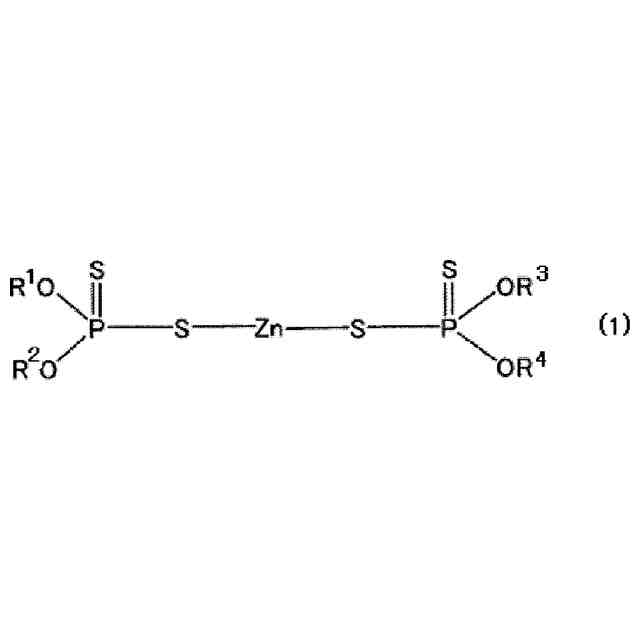

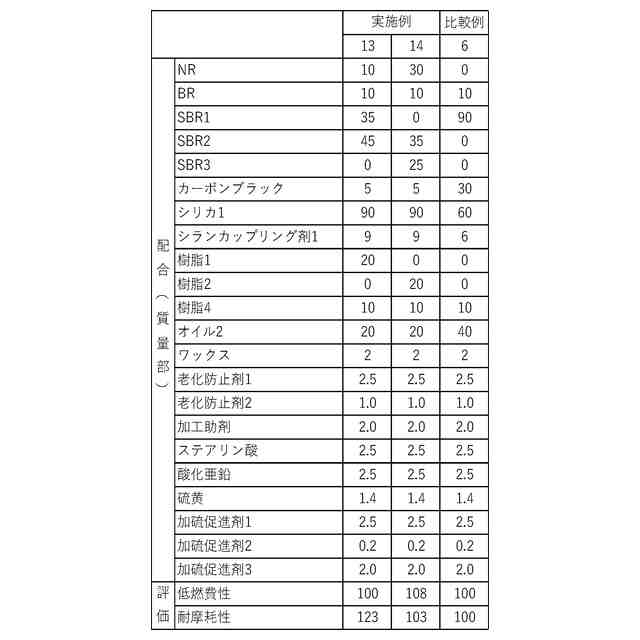

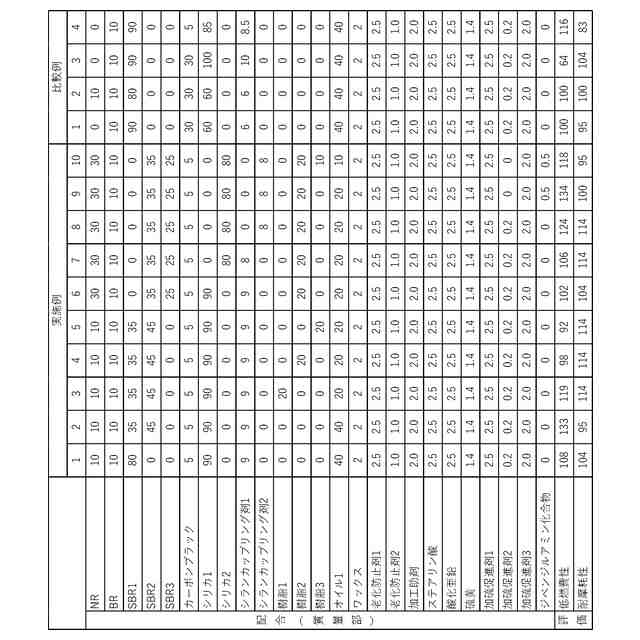

（【００１１】以降は省略されています）

関連特許
