特許ウォッチ

公開番号2025072207
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2023182806
出願日2023-10-24
発明の名称ポリアミド樹脂フィラメント
出願人旭化成株式会社
代理人個人,個人,個人,個人
主分類B29C 64/118 20170101AFI20250430BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】取り扱い性及び造形性が良好であるフィラメントを提供する。
【解決手段】ポリアミド樹脂及び強化繊維を含有する付加製造用のポリアミド樹脂フィラメントであって、前記ポリアミド樹脂は、単一モノマー由来の結晶性ポリアミド樹脂と、単一モノマー由来の非晶性ポリアミド樹脂とを含む、ことを特徴とする、ポリアミド樹脂フィラメント。
【選択図】なし
特許請求の範囲【請求項１】
ポリアミド樹脂及び強化繊維を含有する付加製造用のポリアミド樹脂フィラメントであって、
前記ポリアミド樹脂は、単一モノマー由来の結晶性ポリアミド樹脂と、単一モノマー由来の非晶性ポリアミド樹脂とを含む、
ことを特徴とする、ポリアミド樹脂フィラメント。
続きを表示（約 820 文字）【請求項２】
前記強化繊維が短繊維を含み、当該短繊維の平均繊維長が１．０ｍｍ以下である、請求項１に記載のポリアミド樹脂フィラメント。
【請求項３】
前記短繊維の含有量が１５質量％以下である、請求項２に記載のポリアミド樹脂フィラメント。
【請求項４】
前記強化繊維が連続繊維を含む、請求項１に記載のポリアミド樹脂フィラメント。
【請求項５】
前記結晶性ポリアミド樹脂及び前記非晶性ポリアミド樹脂の質量比（結晶性ポリアミド樹脂：非晶性ポリアミド樹脂）が、６０：４０～９５：５である、請求項１～４のいずれかに記載のポリアミド樹脂フィラメント。
【請求項６】
前記結晶性ポリアミド樹脂の２７５℃におけるメルトフローレイトをＶＡ（ｇ／１０分）、ポリアミド樹脂全体に占める前記結晶性ポリアミド樹脂の質量比をＡ（質量％）、前記非晶性ポリアミド樹脂の２７５℃におけるメルトフローレイトをＶＢ（ｇ／１０分）、ポリアミド樹脂全体に占める前記非晶性ポリアミド樹脂の質量比をＢ（質量％）、強化繊維の含有量をＣ（質量％）として、下式：
見かけ粘度＝（ＶＡ×Ａ／１００＋ＶＢ×Ｂ／１００）／Ｃ
により計算される見かけ粘度が１００以下である、請求項１～３のいずれかに記載のポリアミド樹脂フィラメント。
【請求項７】
前記結晶性ポリアミド樹脂が、ポリアミド６を含む、請求項１に記載のポリアミド樹脂フィラメント。
【請求項８】
前記非晶性ポリアミド樹脂が、ポリアミド６Ｉを含む、請求項１に記載のポリアミド樹脂フィラメント。
【請求項９】
前記強化繊維がガラス繊維又は炭素繊維である、請求項１に記載のポリアミド樹脂フィラメント。
【請求項１０】
更にカーボンブラックを含有する、請求項１に記載のポリアミド樹脂フィラメント。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポリアミド樹脂フィラメントに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
３Ｄプリンター等を用いた付加製造技術として、加熱した熱可塑性樹脂フィラメントを溶融積層する方法（溶融積層法）がある。この溶融積層法は、造形に金型が不要であること、形状自由度が高いこと等の利点があることから、近年、材料及びプロセスなどについて一層の改良研究及び開発が進められている。
【０００３】
溶融積層法に用いられる熱可塑性樹脂フィラメントとしては、熱可塑性樹脂の組成を工夫しているもの（例えば、特許文献１）、及び、フィラメントの粘度を工夫しているもの（例えば、特許文献２）が提案されている。
【先行技術文献】
【特許文献】
【０００４】
特表２０２１－５２１０２１号公報
特開２０２３－５３４３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、従来技術のフィラメントは、いずれも、フィラメントの取り扱い性（スプールに巻き取る際の折れが抑制されていること、３Ｄプリンター供給時の座屈が抑制されていること、など）、及び、該フィラメントを使用して造形する際の造形性（ノズル詰まりが抑制されていること、溶融樹脂の吐出が安定していること、造形段差が少ないこと、など）が十分でない点で、改善の余地がある。
【０００６】
かかる従来技術の水準に鑑み、本発明が解決しようとする課題は、取り扱い性及び造形性が良好あるフィラメントを提供することである。
【課題を解決するための手段】
【０００７】
本発明者は、かかる課題を解決すべく鋭意検討し、実験を重ねた結果、フィラメントに含まれる熱可塑性樹脂としてポリアミド樹脂を用いること、更には、当該ポリアミド樹脂の組成を工夫することで、上記課題を解決できることを予想外に見出し、本発明を完成するに至った。
すなわち、本発明は、以下のとおりのものである。
【０００８】
［１］ポリアミド樹脂及び強化繊維を含有する付加製造用のポリアミド樹脂フィラメントであって、
前記ポリアミド樹脂は、単一モノマー由来の結晶性ポリアミド樹脂と、単一モノマー由来の非晶性ポリアミド樹脂とを含む、
ことを特徴とする、ポリアミド樹脂フィラメント。
【０００９】
［２］前記強化繊維が短繊維を含み、当該短繊維の平均繊維長が１．０ｍｍ以下である、［１］に記載のポリアミド樹脂フィラメント。
【００１０】
［３］前記短繊維の含有量が１５質量％以下である、［２］に記載のポリアミド樹脂フィラメント。

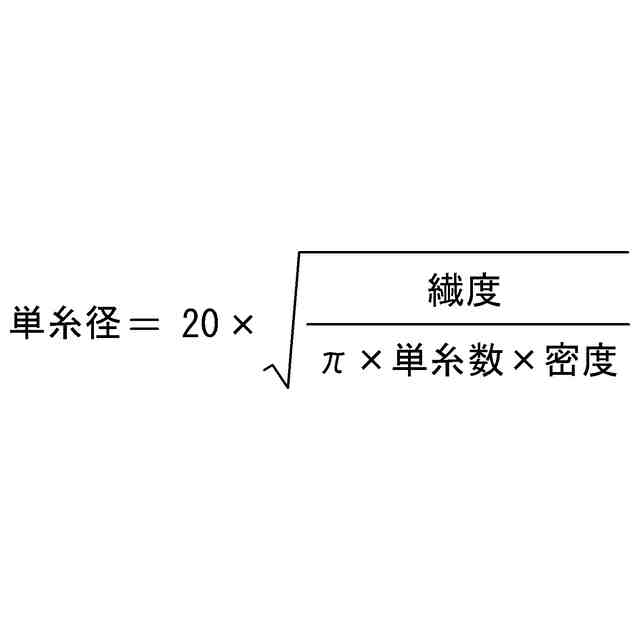

（【００１１】以降は省略されています）

関連特許
