公開番号2025074698
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2023185698
出願日2023-10-30
発明の名称冷却プレート及び構造体
出願人旭化成株式会社
代理人個人,個人,個人,個人
主分類H01L 23/473 20060101AFI20250507BHJP(基本的電気素子)
要約【課題】樹脂製のプレートを併用することで軽量化を図りつつ、従来の金属製の冷却プレートと同程度の冷却性能を有する冷却プレートを提供する。

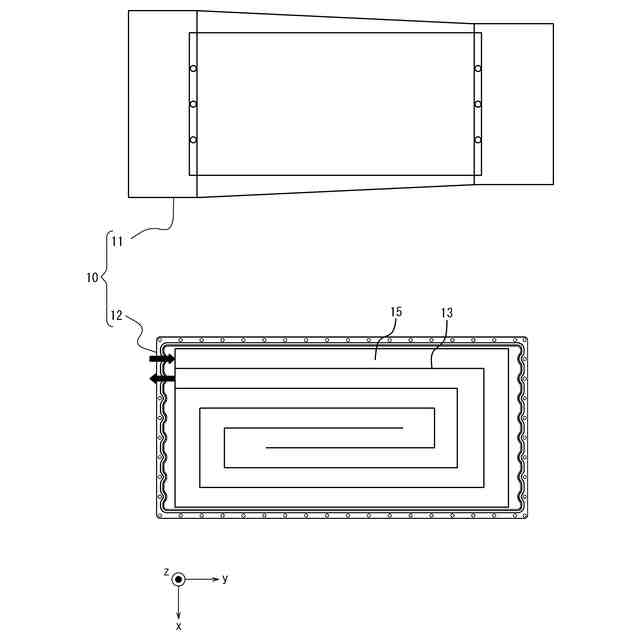

【解決手段】冷却プレート10は、冷媒の流路部15にリブ13を有する樹脂プレート12と、樹脂プレート12に対向して設けられる金属プレート11と、を備え、リブ13により構成される、冷媒の入口と出口が隣接する。

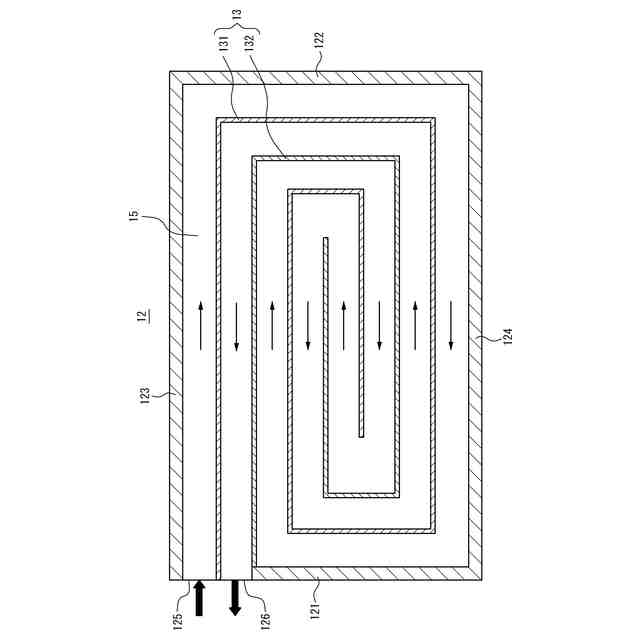

【選択図】図2
特許請求の範囲【請求項１】
冷媒が流れる冷却プレートであって、
前記冷媒の流路部にリブを有する樹脂プレートと、
前記樹脂プレートに対向して設けられる金属プレートと、を備え、
前記リブにより構成される、前記冷媒の入口と出口が隣接する、冷却プレート。
続きを表示（約 230 文字）【請求項２】
前記リブは、前記冷媒の流れが対向するように配置される、請求項１に記載の冷却プレート。
【請求項３】
前記リブは、渦巻き状の第１のリブ及び第２のリブを有し、
前記第１のリブは、前記第２のリブよりも全長が長く、前記第２のリブの外側に配置される、請求項２に記載の冷却プレート。
【請求項４】
請求項１又は２に記載の冷却プレートと、
前記樹脂プレートの背面に配置された断熱素材と、
を備える構造体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、冷却プレート及び構造体に関する。
続きを表示（約 910 文字）【背景技術】
【０００２】
従来、バッテリーなどの発熱体を冷却する冷却プレートが知られている。冷却プレートには熱伝導率の高い金属が使用されるが、軽量化を図るために樹脂プレートと金属プレートを有する冷却プレートも提案されている（例えば、特許文献１及び２参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第７０９７９７５号公報
特許第７０４７１３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１，２に開示された冷却プレートは、一部に樹脂製のプレートを使用したことにより軽量化を図れるが、金属製の冷却プレートと比較して冷却性能が劣るという問題があった。
【０００５】
かかる事情に鑑みてなされた本発明の目的は、樹脂製のプレートを併用することで軽量化を図りつつ、従来の金属製の冷却プレートと同程度の冷却性能を有することが可能な冷却プレート及び構造体を提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するための本発明の要旨は、以下のとおりである。
【０００７】
（１）冷媒が流れる冷却プレートであって、前記冷媒の流路部にリブを有する樹脂プレートと、前記樹脂プレートに対向して設けられる金属プレートと、を備え、前記リブにより構成される、前記冷媒の入口と出口が隣接する、冷却プレート。
【０００８】
（２）前記リブは、前記冷媒の流れが対向するように配置される、請求項１に記載の冷却プレート。
【０００９】
（３）前記リブは、渦巻き状の第１のリブ及び第２のリブを有し、前記第１のリブは、前記第２のリブよりも全長が長く、前記第２のリブの外側に配置される、請求項２に記載の冷却プレート。
【００１０】
（４）（１）～（３）のいずれかに記載の冷却プレートと、前記樹脂プレートの背面に配置された断熱素材と、を備える構造体。

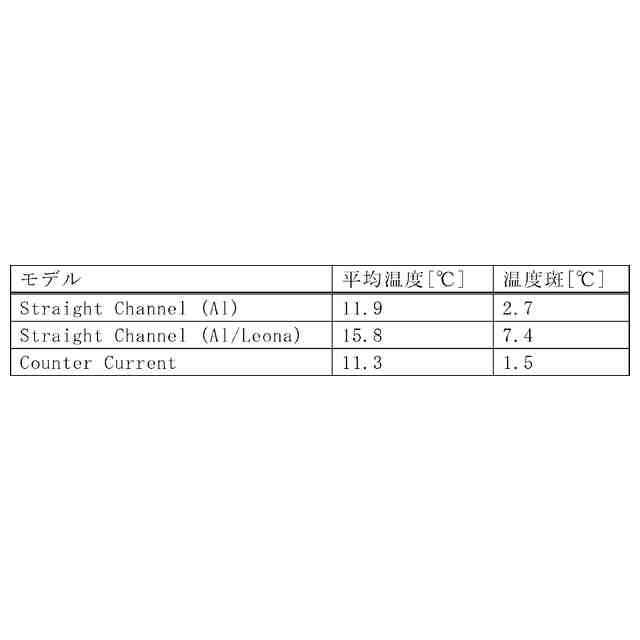

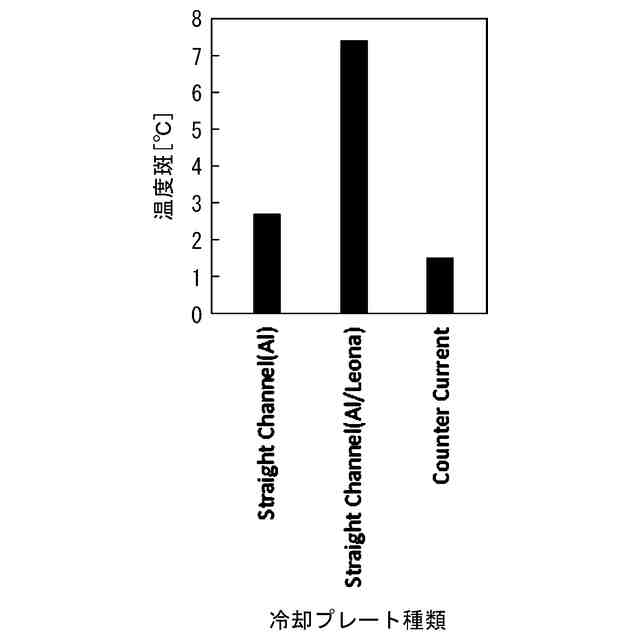

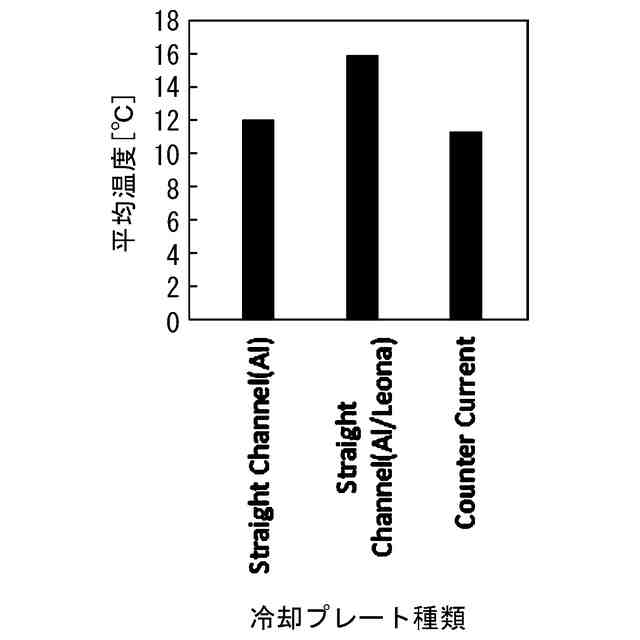

【発明の効果】
（【００１１】以降は省略されています）
