特許ウォッチ

公開番号2025100282
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2024061054
出願日2024-04-04
発明の名称ポリイソシアネート組成物、コーティング組成物及びコーティング基材
出願人旭化成株式会社
代理人個人,個人,個人,個人
主分類C08G 18/72 20060101AFI20250626BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】主剤と配合した際に分散性がよく、ポットライフが長く、耐擦り傷性に優れるポリイソシアネート組成物の提供。
【解決手段】ポリイソシアネート成分(I)と、ポリイソシアネート成分(II)とを含むポリイソシアネート組成物であって、前記ポリイソシアネート成分(I)は、脂肪族ジイソシアネート(a)と、親水性化合物(c)とから誘導された誘導体であり、前記ポリイソシアネート成分(II)とは、脂環族ジイソシアネート(b)から誘導された誘導体であり、前記ポリイソシアネート成分(I)と前記ポリイソシアネート成分(II)との質量比[(I)/(II)]が35/65以上65/35以下であり、前記ポリイソシアネート組成物の総質量に対する前記親水性化合物(c)の質量分率は、3.0質量%以上8.0質量%以下である、ポリイソシアネート組成物。
【選択図】なし
特許請求の範囲【請求項１】
ポリイソシアネート成分（Ｉ）と、ポリイソシアネート成分（ＩＩ）とを含むポリイソシアネート組成物であって、
前記ポリイソシアネート成分（Ｉ）は、脂肪族ジイソシアネート（ａ）と、アニオン性化合物（ｃ）とから誘導された誘導体であり、
前記ポリイソシアネート成分（ＩＩ）は、脂環族ジイソシアネート（ｂ）から誘導された誘導体であり、
前記ポリイソシアネート成分（Ｉ）と前記ポリイソシアネート成分（ＩＩ）との質量比［（Ｉ）／（ＩＩ）］が３５／６５以上６５／３５以下であり、
前記ポリイソシアネート組成物の総質量に対する前記アニオン性化合物（ｃ）の質量分率は、３．０質量％以上８．０質量％以下である、ポリイソシアネート組成物。
続きを表示（約 840 文字）【請求項２】
前記質量比［（Ｉ）／（ＩＩ）］が４０／６０以上６０／４０以下である、請求項１に記載のポリイソシアネート組成物。
【請求項３】
前記ポリイソシアネート組成物の総質量に対する数平均分子量が６００以下の成分の質量分率が３０質量％以下である、請求項１または２に記載のポリイソシアネート組成物。
【請求項４】
前記ポリイソシアネート成分（ＩＩ）は、脂環族ジイソシアネート（ｂ）及び任意にエチレンオキシド基を含有するポリエーテルアルコール（ｄ）から誘導された誘導体である、請求項１又は２に記載のポリイソシアネート組成物。
【請求項５】
前記ポリイソシアネート成分（ＩＩ）に対する、前記ポリエーテルアルコール（ｄ）の質量分率が１５．０％以下である、請求項４に記載のポリイソシアネート組成物。
【請求項６】
前記ポリイソシアネート成分（Ｉ）はアルコールとの反応物を含む、請求項１又は２に記載のポリイソシアネート組成物。
【請求項７】
前記ポリイソシアネート成分（Ｉ）に対する前記アルコールの質量分率が４．５質量％以下である、請求項６に記載のポリイソシアネート組成物。
【請求項８】
前記アルコールが、一分子あたりの平均数が２．０以上３．５以下のヒドロキシル基を有し、数平均分子量が４５０以下である、請求項７に記載のポリイソシアネート組成物。
【請求項９】
前記アニオン性化合物（ｃ）は、水酸基を含有するスルホン酸及びアミノ基を含有するスルホン酸からなる群より選ばれる１種以上のスルホン酸である、請求項１又は２に記載のポリイソシアネート組成物。
【請求項１０】
前記アニオン性化合物（ｃ）のスルホン酸基が、無機塩基又は有機アミン化合物で中和されている、請求項１又は２に記載のポリイソシアネート組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ポリイソシアネート組成物、コーティング組成物及びコーティング基材に関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
近年、地球環境保護や労働安全衛生を向上させる等の観点から、有機溶剤の使用量を低減させるため、水系コーティング剤の開発が活発に行われている。水酸基を含有する主剤（いわゆる、ポリオール）と、硬化剤としてのポリイソシアネートと、からなる２成分型硬化樹脂組成物は、常温でも硬化が可能であり、かつ優れた機械的性能や耐薬品性、耐久性等の性能を発現することから、各種の塗料や粘接着剤等の用途において幅広く使用されている。
【０００３】
ポリイソシアネートを硬化剤として用いる水系２成分型硬化樹脂組成物として用いるため、ポリアルキレンオキシドポリエーテルアルコール、あるいはアニオン性化合物により変性して親水性を付与した水分散性ポリイソシアネートが、これまでに数多く報告されている。
【０００４】
例えば、特許文献１及び２は、脂肪族、脂環族ポリイソシアネートであって、エチレンオキシド繰り返し単位を含有することにより、水系主剤への配合性を付与した水系２成分型硬化樹脂用硬化剤を開示している。
特許文献３は、特定のアニオン構造、及び特定の粘度を有するポリイソシアネートを含有することにより、水系主剤への配合性を付与した水系２成分型硬化樹脂用硬化剤を開示している。
【先行技術文献】
【特許文献】
【０００５】
特開平８－０８５７１６号公報
特開平１０－１３０３５３号公報
特許第４８０６５１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１および２に開示されたポリアルキレンオキシドエーテルアルコールに由来する親水基を有するポリイソシアネート組成物は、塗膜乾燥性が低くなる傾向があり、更に、脂環族ジイソシアネートを含むことで耐食性などの塗膜物性が不足するという課題がある。また、特許文献３に開示された水系２成分型硬化樹脂用硬化剤は、アニオン構造を有することで分散性は向上するものの、ポットライフが短くなるという課題がある。
【０００７】
本発明は、上記事情に鑑みてなされたものであって、主剤と配合した際に分散性がよく、ポットライフが長く、耐擦り傷性に優れるポリイソシアネート組成物を提供することを目的とする。
【課題を解決するための手段】
【０００８】
すなわち、本発明は、以下の態様を含む。
［１］ポリイソシアネート成分（Ｉ）と、ポリイソシアネート成分（ＩＩ）とを含むポリイソシアネート組成物であって、前記ポリイソシアネート成分（Ｉ）は、脂肪族ジイソシアネート（ａ）と、アニオン性化合物（ｃ）とから誘導された誘導体であり、前記ポリイソシアネート成分（ＩＩ）は、脂環族ジイソシアネート（ｂ）から誘導された誘導体であり、前記ポリイソシアネート成分（Ｉ）と前記ポリイソシアネート成分（ＩＩ）との質量比［（Ｉ）／（ＩＩ）］が３５／６５以上６５／３５以下であり、前記ポリイソシアネート組成物の総質量に対する前記アニオン性化合物（ｃ）の質量分率は、３．０質量％以上８．０質量％以下である、ポリイソシアネート組成物。
［２］前記質量比［（Ｉ）／（ＩＩ）］が４０／６０以上６０／４０以下である、［１］に記載のポリイソシアネート組成物。
［３］前記ポリイソシアネート組成物の総質量に対する数平均分子量が６００以下の成分の質量分率が３０質量％以下である、［１］又は［２］に記載のポリイソシアネート組成物。
［４］前記ポリイソシアネート成分（ＩＩ）は、脂環族ジイソシアネート（ｂ）及び任意にエチレンオキシド基を含有するポリエーテルアルコール（ｄ）から誘導された誘導体である、［１］～［３］のいずれか１つに記載のポリイソシアネート組成物。
［５］前記ポリイソシアネート成分（ＩＩ）に対する、前記ポリエーテルアルコール（ｄ）の質量分率が１５．０質量％以下である、［４］に記載のポリイソシアネート組成物。
［６］前記ポリイソシアネート成分（Ｉ）はアルコールとの反応物を含む、［１］～［５］のいずれか１つに記載のポリイソシアネート組成物。
［７］前記ポリイソシアネート成分（Ｉ）に対する前記アルコールの質量分率が４．５質量％以下である、［６］に記載のポリイソシアネート組成物。
［８］前記アルコールが、一分子あたりの平均数が２．０以上３．５以下のヒドロキシル基を有し、数平均分子量が４５０以下である、［７］に記載のポリイソシアネート組成物。
［９］前記アニオン性化合物（ｃ）は、水酸基を含有するスルホン酸及びアミノ基を含有するスルホン酸からなる群より選ばれる１種以上のスルホン酸である、［１］～［８］のいずれか１つに記載のポリイソシアネート組成物。
［１０］前記アニオン性化合物（ｃ）のスルホン酸基が、無機塩基又は有機アミン化合物で中和されている、［１］～［９］のいずれか１つに記載のポリイソシアネート組成物。

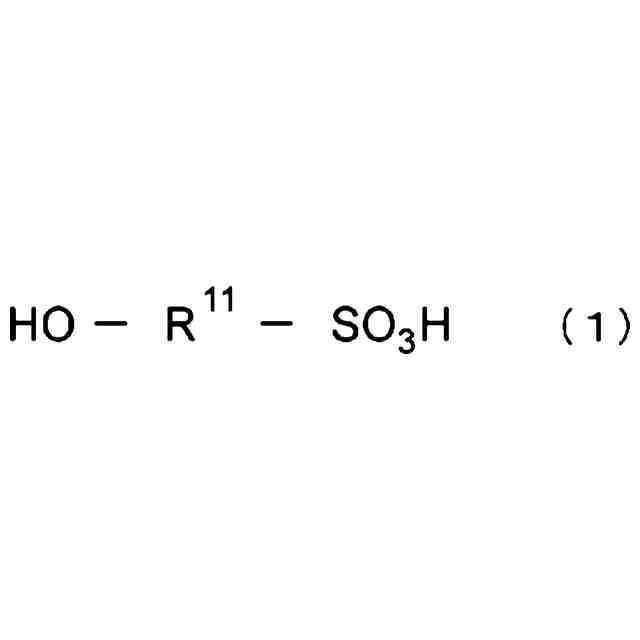

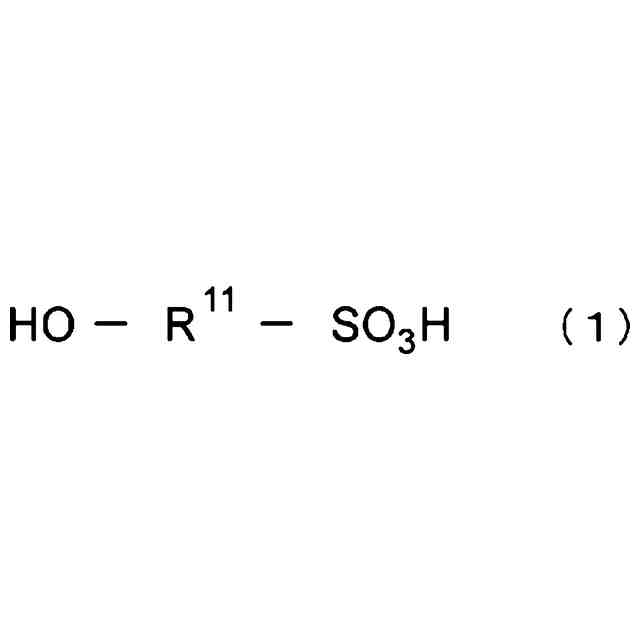

［１１］前記アニオン性化合物（ｃ）が下記一般式（１）で表される化合物である、［１］～［１０］のいずれか１つに記載のポリイソシアネート組成物。
TIFF
2025100282000001.tif
14
170
（一般式（１）中、Ｒ
１１
は水酸基、エーテル結合、エステル結合、カルボニル基、及び、イミノ基からなる群より選ばれる少なくとも１つを含んでもよい炭素数１以上１０以下の炭化水素基である。Ｒ
１１
は環構造を含んでもよい。前記環構造は、芳香族環、窒素原子を２つ含む５員環若しくは６員環、又は、窒素原子と酸素原子とを含む５員環若しくは６員環である。）

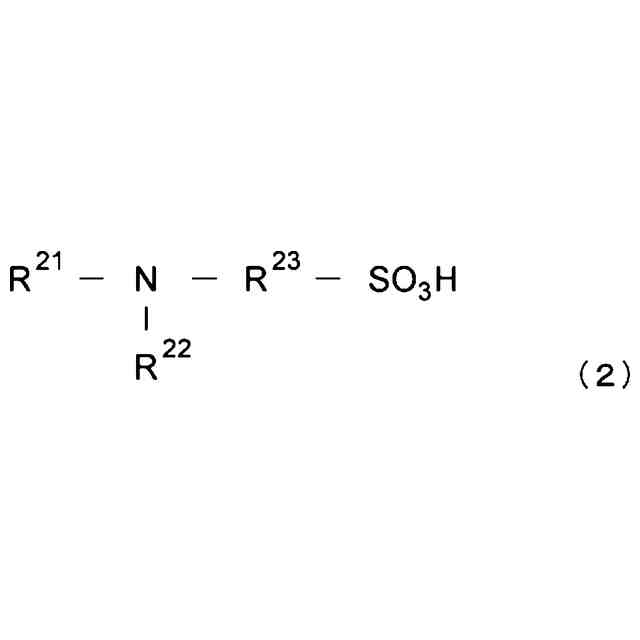

［１２］前記アニオン性化合物（ｃ）が下記一般式（２）で表される化合物である、［１］～［１１］のいずれか１つに記載のポリイソシアネート組成物。
TIFF
2025100282000002.tif
30
170
（一般式（２）中、Ｒ
２１
及びＲ
２２
は、互いに独立して、水素原子、又は、水酸基を含んでもよい炭素数１以上１２以下の炭化水素基である。Ｒ
２２
及びＲ
２３
のうち少なくとも１つは水素原子である。Ｒ
２３
は、水酸基を含んでもよい炭素数１以上１２以下の炭化水素基である。
［１３］有機溶剤を含み、前記有機溶剤の含有率が５０質量％以下である、［１］～［１２］のいずれか１つに記載のポリイソシアネート組成物。
［１４］前記有機溶剤がプロピレングリコールジアセテートを含む、［１３］に記載のポリイソシアネート組成物。
［１５］［１３］又は［１４］に記載のポリイソシアネート組成物を含む、コーティング組成物。
［１６］［１５］に記載のコーティング組成物によってコーティングされた、コーティング基材。
【発明の効果】
【０００９】
上記態様のポリイソシアネート組成物によれば、主剤と配合した際に分散性がよく、ポットライフが長く、耐擦り傷性に優れるポリイソシアネート組成物を提供することができる。
【発明を実施するための形態】
【００１０】
以下、本発明を実施するための形態（以下、「本実施形態」という。）について詳細に説明する。
なお、本発明は、以下の実施形態に制限されるものではなく、その要旨の範囲内で種々変形して実施することができる。
（【００１１】以降は省略されています）

関連特許
