TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
公開番号
2025114006
公報種別
公開特許公報(A)
公開日
2025-08-04
出願番号
2025009600
出願日
2025-01-23
発明の名称
硬化性組成物及び合成皮革
出願人
旭化成株式会社
代理人
個人
,
個人
,
個人
,
個人
主分類
C08G
18/44 20060101AFI20250728BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約
【課題】柔軟性、低温特性、耐薬品性の物性バランスに優れ、特に耐薬品性の物性が極めて良好な硬化物を提供可能な硬化性組成物及び合成皮革を提供する。
【解決手段】成分(a):水酸基価40~75mgKOH/gのポリカーボネートポリオール;成分(b):水酸基価100~280mgKOH/gのポリカーボネートポリオール;成分(c):1分子当たりの平均官能基数2~6のポリイソシアネート;を含み、成分(a)及び(b)のポリカーボネートポリオールは式(1)で表される繰り返し単位と末端水酸基と式(A)で表される構造とを含み、且つ成分(a)及び(b)の少なくとも一方はR
1
が炭素数3である式(1)で表される繰り返し単位を含む、硬化性組成物。
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>JPEG</com:ImageFormatCategory> <com:FileName>2025114006000016.jpg</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">25</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">170</com:WidthMeasure> </com:Image>

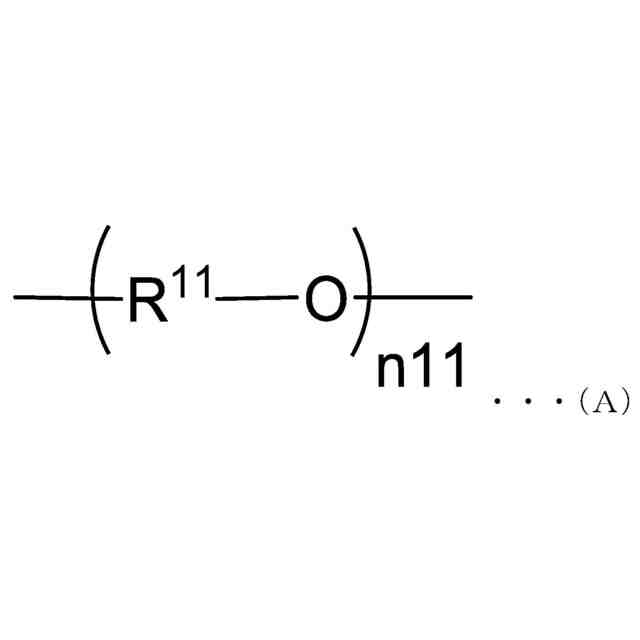

<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>JPEG</com:ImageFormatCategory> <com:FileName>2025114006000017.jpg</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">27</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">170</com:WidthMeasure> </com:Image>
【選択図】なし
特許請求の範囲
【請求項1】
成分(a):水酸基価40~75mgKOH/gのポリカーボネートポリオール;
成分(b):水酸基価100~280mgKOH/gのポリカーボネートポリオール;及び、
成分(c):1分子当たりの平均官能基数2~6のポリイソシアネート;を含み、
前記成分(a)及び前記成分(b)のポリカーボネートポリオールは、下記式(1)で表される繰り返し単位と、末端水酸基と、下記式(A)で表される構造と、を含み、且つ、成分(a)及び成分(b)の少なくとも一方はR
1
が炭素数3である式(1)で表される繰り返し単位を含む硬化性組成物。

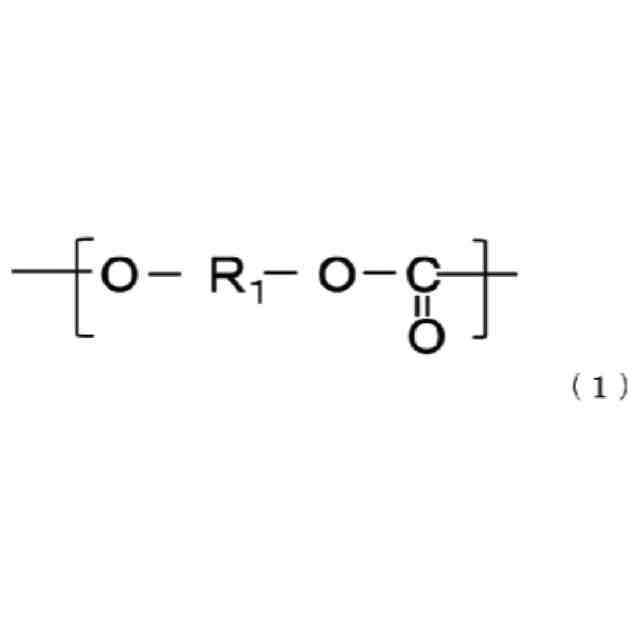

JPEG
25
170
(式(1)中、R
1
は、炭素数2~15の2価の脂肪族又は脂環族炭化水素である。)

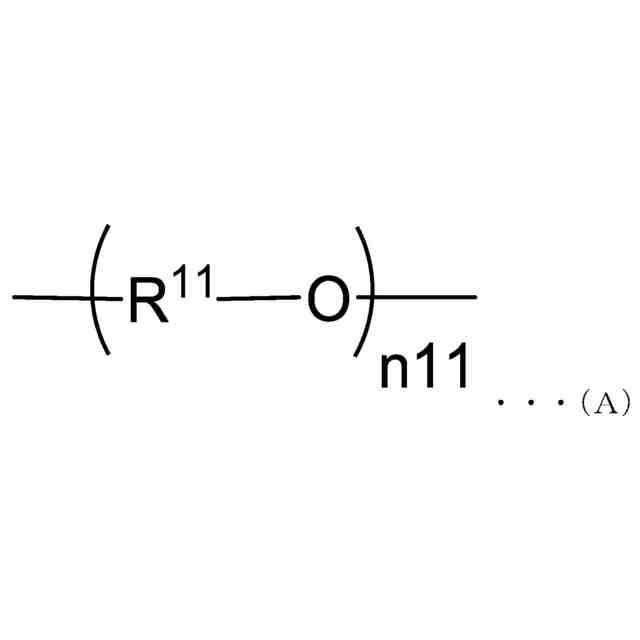

JPEG
27
170
(式(A)中、R
11
は、炭素数2~20の2価の直鎖状、分岐鎖状若しくは環状の脂肪族炭化水素基、又は、芳香族炭化水素基である。複数あるR
11
は互いに同一であってもよく、異なっていてもよい。n11は1以上の整数である。)
続きを表示(約 1,600 文字)
【請求項2】
前記成分(a)及び前記成分(b)のポリカーボネートポリオールの少なくとも一方は、下記式(2)で表される繰り返し単位を含み、且つ、下記式(3)で表される繰り返し単位、下記式(4)で表される繰り返し単位及び下記式(5)で表される繰り返し単位のいずれか一つをさらに含んでいてもよく、
前記成分(a)及び前記成分(b)に含まれる前記式(2)~(5)で表される繰り返し単位の全量が、前記成分(a)及び前記成分(b)に含まれる前記式(1)で表される繰り返し単位の全量に対して50モル%以上である、請求項1に記載の硬化性組成物。

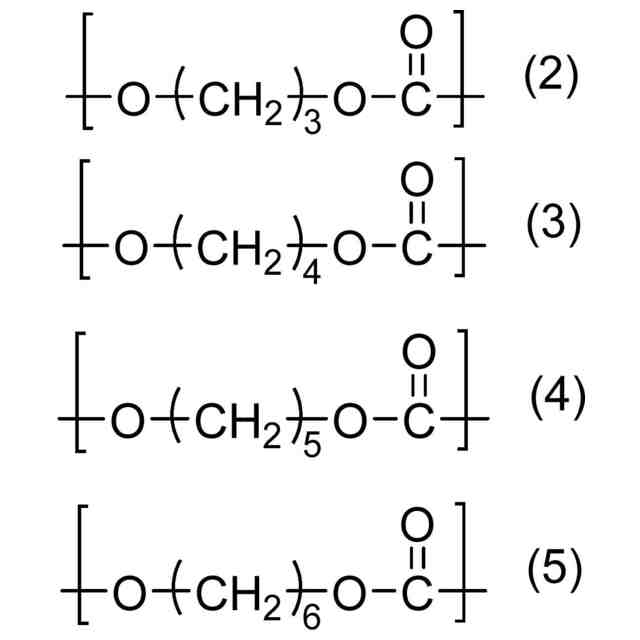

JPEG
74
170
【請求項3】
前記成分(a)及び前記成分(b)に含まれる前記式(2)の繰り返し単位の全量が、前記成分(a)及び前記成分(b)に含まれる前記式(1)で表される繰り返し単位の全量に対して20モル%以上である、請求項2に記載の硬化性組成物。
【請求項4】
成分(d):成分(a):水酸基価40~75mgKOH/gのポリカーボネートポリオールに由来する単位と、成分(c):1分子当たりの平均官能基数2~6のポリイソシアネートに由来する単位とを含む、イソシアネート基末端プレポリマー;及び、
成分(b):水酸基価100~280mgKOH/gのポリカーボネートポリオール;を含む、請求項1~請求項3のいずれか一項に記載の硬化性組成物。
【請求項5】
前記成分(d)のイソシアネート基末端プレポリマー合成時の前記成分(a)の水酸基と前記成分(c)のイソシアネート基との当量比[イソシアネート当量]/[水酸基当量]が1.5~3.0である請求項4に記載の硬化性組成物。
【請求項6】
成分(e):成分(b):水酸基価100~280mgKOH/gのポリカーボネートポリオールに由来する単位と、成分(c):1分子当たりの平均官能基数2~6のポリイソシアネートに由来する単位とを含む、イソシアネート基末端プレポリマー;及び、
前記成分(a):水酸基価40~75mgKOH/gのポリカーボネートポリオール;を含む、請求項1~請求項3のいずれか一項に記載の硬化性組成物。
【請求項7】
前記成分(e)のイソシアネート基末端プレポリマー合成時の前記成分(b)の水酸基と前記成分(c)のイソシアネート基との当量比[イソシアネート当量]/[水酸基当量]が1.5~3.0である請求項6に記載の硬化性組成物。
【請求項8】
成分(f):前記成分(a):水酸基価40~75mgKOH/gのポリカーボネートポリオールに由来する単位と、前記成分(c):1分子当たりの平均官能基数2~6のポリイソシアネートに由来する単位とを含む、水酸基末端プレポリマー;及び、
前記成分(b):水酸基価100~280mgKOH/gのポリカーボネートポリオール;と、成分(c)とを含む、
請求項1~請求項3のいずれか一項に記載の硬化性組成物。
【請求項9】
前記成分(f)の水酸基末端プレポリマー合成時の前記成分(a)の水酸基と前記成分(c)のイソシアネート基との当量比[水酸基当量]/[イソシアネート当量]が1.5~3.0である請求項8に記載の硬化性組成物。
【請求項10】
成分(g):前記成分(b):水酸基価100~280mgKOH/gのポリカーボネートポリオールに由来する単位と、前記成分(c):1分子当たりの平均官能基数2~6のポリイソシアネートに由来する単位とを含む、水酸基末端プレポリマー;及び、
前記成分(a):水酸基価40~75mgKOH/gのポリカーボネートポリオール;と、成分(c)とを含む、請求項1~請求項3のいずれか一項に記載の硬化性組成物。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本発明は、硬化性組成物及び合成皮革に関する。
続きを表示(約 4,900 文字)
【背景技術】
【0002】
従来の合成皮革として、ポリプロピレングリコールやポリテトラメチレングリコール等のポリエーテルポリオールを用いて重合されたポリウレタン樹脂溶液を、繊維質基材や成膜板に塗布し水中で凝固して得られるものがある。これらの合成皮革は、柔軟性に優れるものの、汗等の成分により分解を受けやすく耐久性に問題がある。また、ヒドロキシ化合物と二塩基酸を反応させて得られるポリエステルポリオールを用いて重合されたポリウレタン樹脂溶液を用い、凝固して得られる合成皮革が存在する。この合成皮革は、耐加水分解性に問題がある。
【0003】
これらの問題を解決するための合成皮革として、特許文献1には、柔軟性、耐薬品性、低温特性、耐熱性、触感の物性バランスに優れた合成皮革用ポリウレタンが提案されている。ここでは、少なくとも(a)1分子中にイソシアネート基を2個以上含有する化合物、(b)鎖延長剤及び(c)ポリカーボネートジオールを反応させて得られる合成皮革用ポリウレタンであって、該(c)ポリカーボネートジオールが、水酸基価が20mg-KOH/g以上45mg-KOH/g以下であり、示差操作熱量計により測定したガラス転移温度が-30℃以下であり、且つ該ポリカーボネートジオールを加水分解して得られるジヒドロキシ化合物の平均炭素数が3以上5.5以下であるポリカーボネートジオールであることを特徴とする合成皮革用ポリウレタンが提案されている。しかしながら、特許文献1に開示された合成皮革用ポリウレタンは、ポリウレタン重合時に多量の有機溶剤を使用する必要があり、環境負荷の点では望ましいものではない。
【0004】
近年、環境対応型のポリウレタンの提案がなされており、例えば特許文献2には、その成分中の活性水素に架橋剤を反応させて高分子量化して用いられるウレタンプレポリマー組成物であって、少なくとも、水酸基価10~100mgKOH/gの水酸基末端ウレタンプレポリマーを20~80質量%含有し、さらに、該ポリマーの媒体として、前記架橋剤と架橋し得る、水酸基価20~400mgKOH/gのウレタン結合をもたないオリゴマーを20~80質量%を含有してなり、かつ、実質的に不揮発分100%で、少なくとも30℃の温度で液状であることを特徴とするウレタンプレポリマー組成物と、このウレタンプレポリマー組成物の平均水酸基価に対して、NCO含有量が5~35質量%のポリイソシアネート架橋剤を90~150当量%含有してなることを特徴とする2液型で無溶剤の合成皮革用ポリウレタンが提案されている。
【0005】
しかしながら、特許文献8に開示された合成皮革用ポリウレタンプレポリマー組成物は、無溶剤化するため、有機溶剤の量を減らせるという環境負荷の点では望ましいものであるが、自動車シートのように高い耐久性が要求される用途では、耐薬品性が十分ではなかった。自動車シートなどの用途では、従来の耐薬品性だけでなく、日焼け止めクリーム、殺虫剤(DEET)に対しての耐久性も強く要求されるようになってきている。
【先行技術文献】
【特許文献】
【0006】
特開2016-8234号公報
特開2014-105250号公報
【発明の概要】
【発明が解決しようとする課題】
【0007】
本発明は、上述の問題点を解決すべく、柔軟性、低温特性、耐薬品性の物性バランスに優れ、特に耐薬品性の物性が極めて良好な硬化物を提供可能な硬化性組成を提供することを目的とするものである。
【課題を解決するための手段】
【0008】
本発明者らは、鋭意検討した結果、所定の構造のポリカーボネートジオール、当該ポリカーボネートジオールに由来する所定のイソシアネート基末端プレポリマー或いは水酸基末端プレポリマーと、所定のポリイソシアネートとを含む硬化性組成物が、柔軟性、低温特性、耐薬品性の物性バランスに優れ、特に耐薬品性の物性が極めて良好で、且つ使用する溶剤を抑えて製造できる環境対応型の合成皮革を提供できることを見出し、本発明を完成するに至った。
【0009】
<1>
成分(a):水酸基価40~75mgKOH/gのポリカーボネートポリオール;
成分(b):水酸基価100~280mgKOH/gのポリカーボネートポリオール;及び、
成分(c):1分子当たりの平均官能基数2~6のポリイソシアネート;を含み、
前記成分(a)及び前記成分(b)のポリカーボネートポリオールは、下記式(1)で表される繰り返し単位と、末端水酸基と、下記式(A)で表される構造と、を含み、且つ、前記成分(a)及び成分(b)の少なくとも一方はR
1
が炭素数3である式(1)で表される繰り返し単位を含む硬化性組成物。

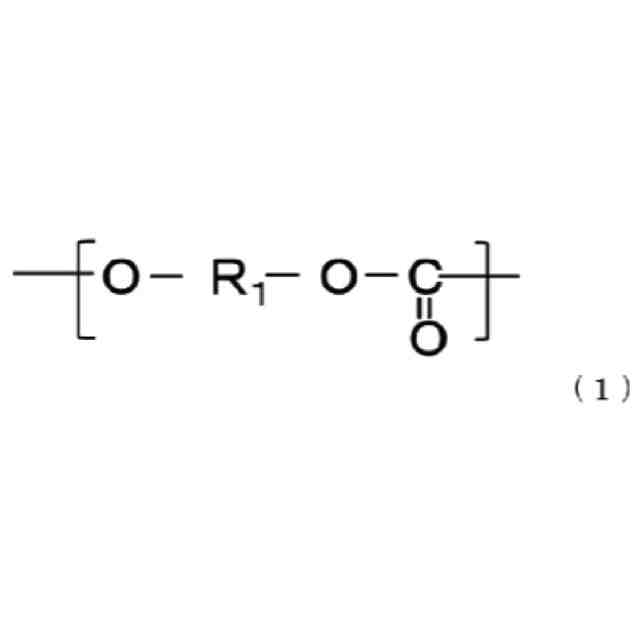

JPEG
25
170
(式(1)中、R
1
は、炭素数2~15の2価の脂肪族又は脂環族炭化水素である。)

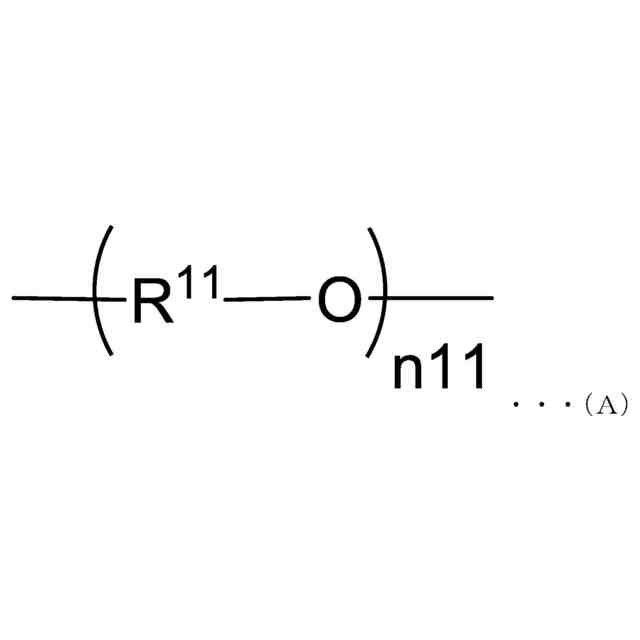

JPEG
27
170
(式(A)中、R
11
は、炭素数2~20の2価の直鎖状、分岐鎖状若しくは環状の脂肪族炭化水素基、又は、芳香族炭化水素基である。複数あるR
11
は互いに同一であってもよく、異なっていてもよい。n11は1以上の整数である。)
<2>
前記成分(a)及び前記成分(b)のポリカーボネートポリオールの少なくとも一方は、下記式(2)で表される繰り返し単位を含み、且つ、下記式(3)で表される繰り返し単位、下記式(4)で表される繰り返し単位及び下記式(5)で表される繰り返し単位のいずれか一つをさらに含んでいてもよく、
前記成分(a)及び前記成分(b)に含まれる前記式(2)~(5)で表される繰り返し単位の全量が、前記成分(a)及び前記成分(b)に含まれる前記式(1)で表される繰り返し単位の全量に対して50モル%以上である、前記<1>に記載の硬化性組成物。

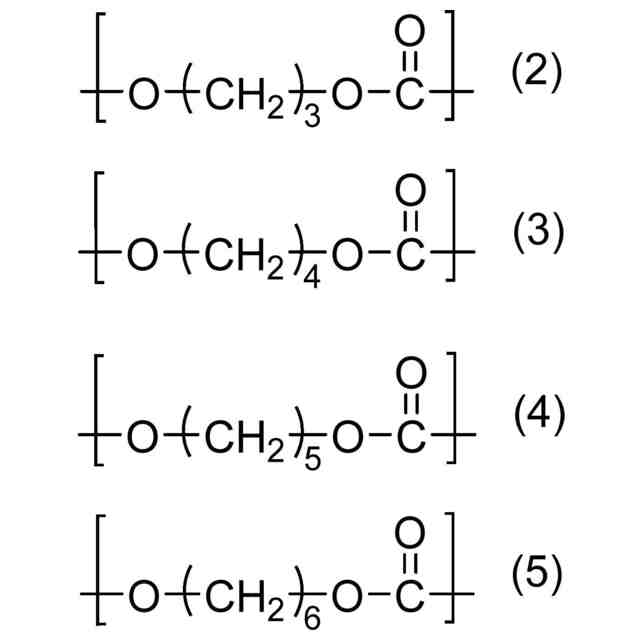

JPEG
80
170
<3>
前記成分(a)及び前記成分(b)に含まれる前記式(2)の繰り返し単位の全量が、前記成分(a)及び前記成分(b)に含まれる前記式(1)で表される繰り返し単位の全量に対して20モル%以上である、前記<2>に記載の硬化性組成物。
<4>
成分(d):前記成分(a):水酸基価40~75mgKOH/gのポリカーボネートポリオールに由来する単位と、前記成分(c):1分子当たりの平均官能基数2~6のポリイソシアネートに由来する単位とを含む、イソシアネート基末端プレポリマー;及び、
前記成分(b):水酸基価100~280mgKOH/gのポリカーボネートポリオール;を含む、前記<1>~前記<3>のいずれか一つに記載の硬化性組成物。
<5>
前記成分(d)のイソシアネート基末端プレポリマー合成時の前記成分(a)の水酸基と前記成分(c)のイソシアネート基との当量比[イソシアネート当量]/[水酸基当量]が1.5~3.0である前記<4>に記載の硬化性組成物。
<6>
成分(e):前記成分(b):水酸基価100~280mgKOH/gのポリカーボネートポリオールに由来する単位と、前記成分(c):1分子当たりの平均官能基数2~6のポリイソシアネートに由来する単位とを含む、イソシアネート基末端プレポリマー;及び、
前記成分(a):水酸基価40~75mgKOH/gのポリカーボネートポリオール;を含む、前記<1>~前記<3>のいずれか一つに記載の硬化性組成物。
<7>
前記成分(e)のイソシアネート基末端プレポリマー合成時の前記成分(b)の水酸基と前記成分(c)のイソシアネート基との当量比[イソシアネート当量]/[水酸基当量]が1.5~3.0である前記<6>に記載の硬化性組成物。
<8>
成分(f):前記成分(a):水酸基価40~75mgKOH/gのポリカーボネートポリオールに由来する単位と、前記成分(c):1分子当たりの平均官能基数2~6のポリイソシアネートに由来する単位とを含む、水酸基末端プレポリマー;及び、
前記成分(b):水酸基価100~280mgKOH/gのポリカーボネートポリオール;と、成分(c)とを含む、前記<1>~前記<3>のいずれか一つに記載の硬化性組成物。
<9>
前記成分(f)の水酸基末端プレポリマー合成時の前記成分(a)の水酸基と前記成分(c)のイソシアネート基との当量比[水酸基当量]/[イソシアネート当量]が1.5~3.0である前記<8>に記載の硬化性組成物。
<10>
成分(g):前記成分(b):水酸基価100~280mgKOH/gのポリカーボネートポリオールに由来する単位と、前記成分(c):1分子当たりの平均官能基数2~6のポリイソシアネートに由来する単位とを含む、水酸基末端プレポリマー;及び、
前記成分(a):水酸基価40~75mgKOH/gのポリカーボネートポリオール;と、成分(c)とを含む、前記<1>~前記<3>のいずれか一つに記載の硬化性組成物。
<11>
前記成分(g)の水酸基末端プレポリマー合成時の前記成分(b)の水酸基と前記成分(c)のイソシアネート基との当量比[水酸基当量]/[イソシアネート当量]が1.5~3.0である前記<10>に記載の硬化性組成物。
<12>
成分(h):前記成分(a):水酸基価40~75mgKOH/gのポリカーボネートポリオールに由来する単位、及び、前記成分(b):水酸基価100~280mgKOH/gのポリカーボネートポリオールに由来する単位からなる群より選択される1つ以上のポリオールに由来する単位と、前記成分(c):1分子当たりの平均官能基数2~6のポリイソシアネートに由来する単位とを含む、イソシアネート基末端プレポリマーと、
成分(i):前記成分(a):水酸基価40~75mgKOH/gのポリカーボネートポリオールに由来する単位、及び、前記成分(b):水酸基価100~280mgKOH/gのポリカーボネートポリオールに由来する単位からなる群より選択される1つ以上のポリオールに由来する単位と、前記成分(c):1分子当たりの平均官能基数2~6のポリイソシアネートに由来する単位とを含む、水酸基末端プレポリマーと、
前記成分(a)及び前記成分(b)のうち、前記成分(h)及び前記成分(i)の構成単位に含まれないすべての成分と、
任意に前記成分(c)と、
を含む、硬化性組成物。
<13>
前記硬化性組成物全量に対し40質量%以下の不活性有機溶剤を含む、
前記<1>~前記<12>のいずれか一つに記載の硬化性組成物。
<14>
前記硬化性組成物全量に対し50質量%以下のポリエステルポリオールを含む、
前記<1>~前記<13>のいずれか一つに記載の硬化性組成物。
<15>
【発明の効果】
【0010】
本発明によれば、柔軟性、低温特性、耐薬品性の物性バランスに優れ、特に耐薬品性の物性が極めて良好な硬化物を提供可能な硬化性組成物及び当該組成物を用いて作製された合成皮革を提供することができる。
【発明を実施するための形態】

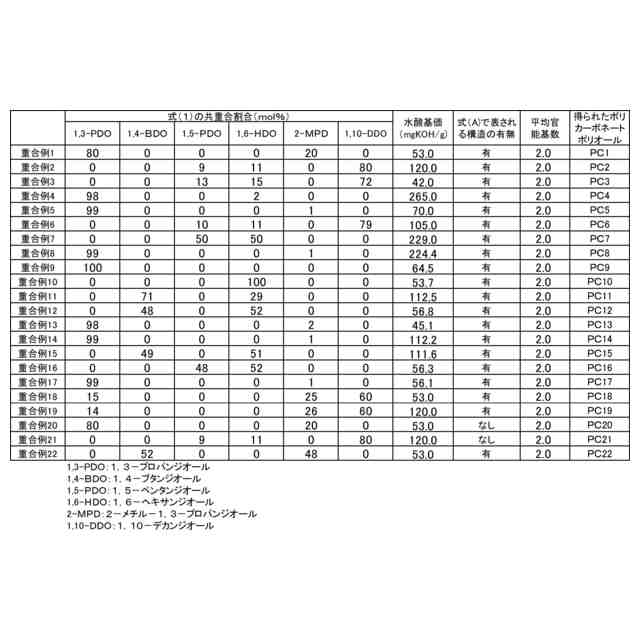

(【0011】以降は省略されています)
この特許をJ-PlatPatで参照する
関連特許
旭化成株式会社
樹脂組成物
13日前
旭化成株式会社
紫外線発光素子
28日前
旭化成株式会社
電解セル構造体
28日前
旭化成株式会社
複合材料積層体。
1か月前
旭化成株式会社
包装体の殺菌方法
1か月前
旭化成株式会社
水酸化物の製造方法
15日前
旭化成株式会社
紫外線照射システム
6日前
旭化成株式会社
深紫外線光源検査装置
8日前
旭化成株式会社
発光素子及び発光装置
29日前
旭化成株式会社
衝撃エネルギー吸収体
1か月前
旭化成株式会社
トリオキサンの製造方法
1か月前
旭化成株式会社
膜ろ過システムの運転方法
1か月前
旭化成株式会社
硬化性組成物及び合成皮革
3日前
旭化成株式会社
ポリアセタール樹脂組成物
1か月前
旭化成株式会社
多孔質材及びその製造方法
1か月前
旭化成株式会社
硬化性組成物及び合成皮革
3日前
旭化成株式会社
ゴムアウトソールを有する靴
1か月前
旭化成株式会社
ゴムアウトソールを有する靴
1か月前
旭化成株式会社
分岐ポリオキシメチレン樹脂
15日前
旭化成株式会社
ポリアミド樹脂組成物及び成形体
1か月前
旭化成株式会社
造粒装置、造粒方法、及びプログラム
1か月前
旭化成株式会社
延伸積層フィルム、袋及び生肉包装体
1か月前
旭化成株式会社
ポリアミド樹脂組成物及びその製造方法
1か月前
旭ファイバーグラス株式会社
断熱箱体
9日前
旭化成株式会社
蓄電デバイス用セパレータ及び蓄電デバイス
1か月前
旭化成株式会社
蓄電デバイス用セパレータ及び蓄電デバイス
1か月前
旭化成株式会社
ポリオキシメチレン樹脂組成物および成形体
1か月前
旭化成株式会社
ポリオキシメチレン樹脂組成物および成形体
1か月前
旭化成株式会社
蓄電デバイス用セパレータ及び蓄電デバイス
1か月前
旭化成株式会社
水添変性共役ジエン系重合体、及びゴム組成物
1か月前
旭化成株式会社
ポリアミド樹脂組成物、成形品およびその製造方法
13日前
旭化成株式会社
推定装置、推定システム、推定方法、及びプログラム
1か月前
旭化成株式会社
エアバッグ
8日前
旭化成株式会社
中空糸膜モジュールのリーク検出方法及びそのリーク検出装置
1か月前
旭化成株式会社
動物管理装置、動物用トイレ、動物管理方法、及びプログラム
1か月前
旭化成株式会社
ポリアミド組成物
28日前
続きを見る
他の特許を見る
