特許ウォッチ

公開番号2025105656
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2025067888,2023545638
出願日2025-04-17,2022-08-31
発明の名称ポリアミド組成物
出願人旭化成株式会社
代理人個人,個人,個人,個人
主分類C08L 77/00 20060101AFI20250703BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)

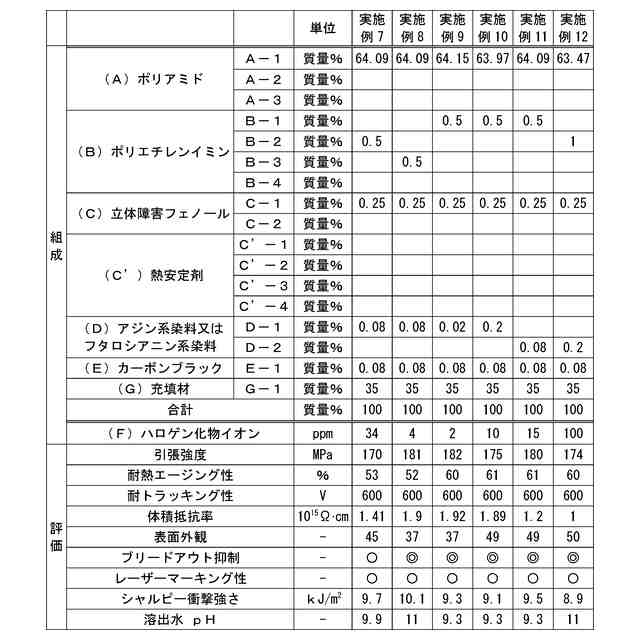

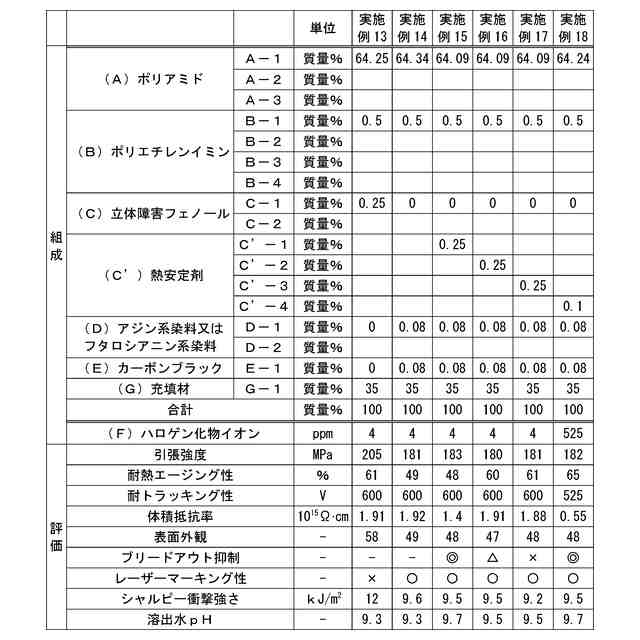

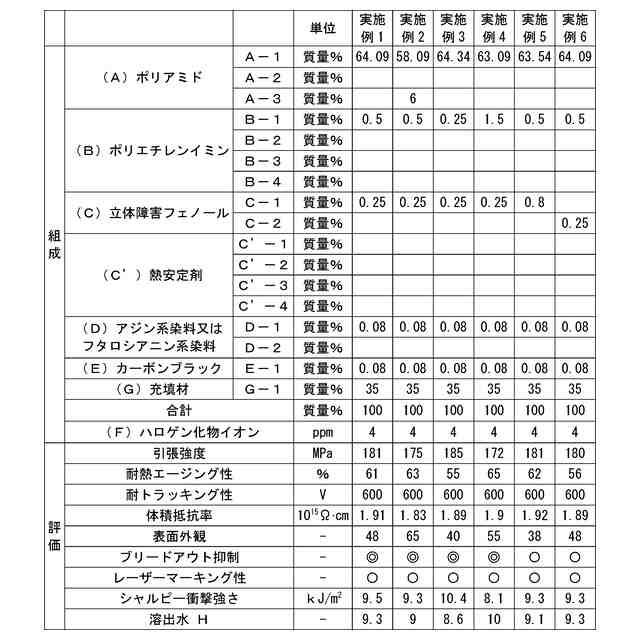

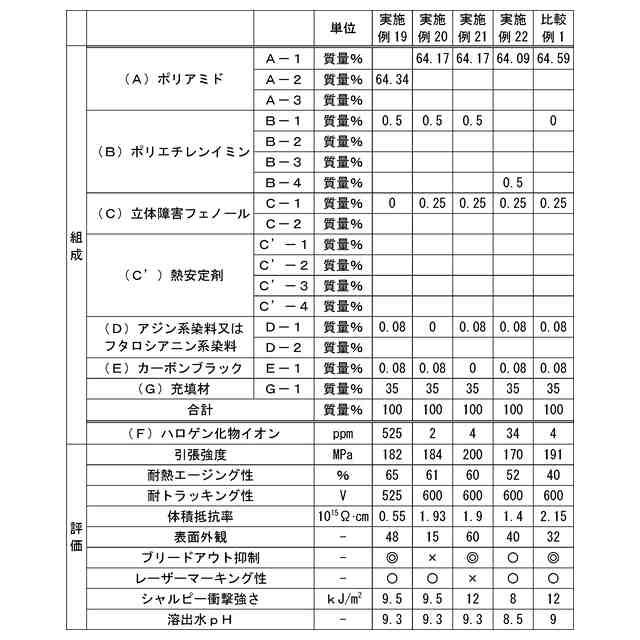

要約【課題】機械物性、180℃下、2000時間程度の長期間での耐熱エージング性、及び電気特性に優れ、80℃、相対湿度95%下における添加剤のブリードアウトが抑制されており、添加剤が水に溶出しにくく、且つ、外観に優れる成形品が得られるポリアミド組成物の提供。
【解決手段】(A)ポリアミドと、前記(A)ポリアミド100質量部に対して、0.1質量部以上3質量部以下の(B)分岐型ポリアミンと、0.05質量部以上3質量部以下の(C)立体障害フェノールと、0.01質量部以上0.5質量部以下の(D)アジン系染料又はフタロシアニン系染料とを含むポリアミド組成物であって、前記ポリアミド組成物の総質量に対する、燃焼イオンクロマトグラフィによって測定される(F)ハロゲン化物イオンの濃度が500質量ppm以下である、ポリアミド組成物。
【選択図】なし
特許請求の範囲【請求項１】
（Ａ）ポリアミドと、
前記（Ａ）ポリアミド１００質量部に対して、
０．１質量部以上３質量部以下の（Ｂ）分岐型ポリアミンと、
０．０５質量部以上３質量部以下の（Ｃ）立体障害フェノールと、
０．０１質量部以上０．５質量部以下の（Ｄ）アジン系染料又はフタロシアニン系染料と、
を含むポリアミド組成物であって、
前記ポリアミド組成物の総質量に対する、燃焼イオンクロマトグラフィによって測定される（Ｆ）ハロゲン化物イオンの濃度が５００質量ｐｐｍ以下である、ポリアミド組成物。
続きを表示（約 920 文字）【請求項２】
前記（Ａ）ポリアミドが、ポリアミド６６を含み、
ポリアミド６６の含有量が、前記（Ａ）ポリアミドの総質量に対して、５０質量％以上である、請求項１に記載のポリアミド組成物。
【請求項３】
前記（Ｂ）分岐型ポリアミンが、ポリエチレンイミンホモポリマー又はコポリマーである、請求項１又は２に記載のポリアミド組成物。
【請求項４】
前記（Ｂ）分岐型ポリアミンの重量平均分子量が４００以上２０００以下である、請求項１又は２に記載のポリアミド組成物。
【請求項５】
前記（Ｃ）立体障害フェノールが、１つ以上のアミド基を含有する、請求項１又は２に記載のポリアミド組成物。
【請求項６】
前記（Ａ）ポリアミド１００質量部に対して、さらに（Ｅ）カーボンブラックを０．０１質量部以上０．５質量部以下含む、請求項１又は２に記載のポリアミド組成物。
【請求項７】
前記（Ｄ）アジン系染料又はフタロシアニン系染料の質量に対する、燃焼イオンクロマトグラフィによって測定される（Ｆ）ハロゲン化物イオンの濃度が１質量％未満である、請求項１又は２に記載のポリアミド組成物。
【請求項８】
前記（Ｂ）分岐型ポリアミンと前記（Ｃ）立体障害フェノールの重量比率が０．０６～３０であって、前記（Ｃ）立体障害フェノールと前記（Ｄ）アジン系染料又はフタロシアニン系染料の重量比率が０．５～６０である、請求項１又は２に記載のポリアミド組成物。
【請求項９】
（Ｇ）充填材を更に含む、請求項１又は２に記載のポリアミド組成物。
【請求項１０】
（Ａ）ポリアミドと、
１００質量部の前記（Ａ）ポリアミドに対し、０．１質量部以上３質量部以下の（Ｂ）分岐型ポリアミンと、を含むポリアミド組成物であって、
ＩＳＯ２５５５に準拠してブルックフィールド粘度計によって測定される２０℃における前記（Ｂ）分岐型ポリアミンの粘度が、１０００ｍＰａ・ｓ以上２５００ｍＰａ・ｓ以下である、ポリアミド組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ポリアミド組成物に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
ポリアミドは、強度、耐熱性、耐薬品性に優れ、比重に優れている。すなわち金属よりも比重が小さいことから、従来から金属代替材料として、自動車の機構部品等に使用されている。
【０００３】
自動車部品の中には、高温の環境に長時間晒されるものもある。この場合、部品材料には、高温の環境に長時間おかれても強度を保持する熱安定性（以下、「長期耐熱エージング性」という）が求められる。さらに、自動車の電動化、ＥＶ化に伴い、電子接点を有する部品であって、かつ高温環境（例えば１８０℃以下）に晒される部品も存在する。このような部品に使用される材料には、１８０℃での長期耐熱エージング性と、高い電気特性（例えば体積抵抗率や耐トラッキング性）が求められる。
【０００４】
ポリアミドに用いられる熱安定剤として、ハロゲン化銅及びそれと併用されるハロゲン化アルカリ金属が知られている（例えば、特許文献１等参照）。しかしながら、これらの熱安定剤の添加は、熱安定剤としての効果は大きい反面、この熱安定剤に含まれるハロゲン化物イオンによって、電気抵抗率や耐トラッキング性の低下が引き起こされるという課題がある。以上の制約から、１８０℃における長期耐熱エージング性と、高い電気抵抗率及び高い耐トラッキング性を両立することは難しく、今もなお活発に検討がなされている。
【０００５】
以上の背景から、１８０℃での長期耐熱エージング性、高い電気特性、及び外観のすべてを同時に満たすポリアミド材料の実現が望まれている。
【０００６】
ポリアミドの電気特性を損なわずに長期耐熱エージング性を向上させる技術として、例えば、立体障害フェノール、芳香族アミン、立体障害アミンといった有機熱安定剤を使用する方法が知られている。しかしながら、有機熱安定剤単独での使用では、１８０℃における耐熱エージング性は不十分である。また、長期耐熱エージング性を向上させるために、有機熱安定剤の添加量を増加させると、成形品から添加剤がブリードアウトし、外観が損なわれるという課題がある。
【０００７】
一方で、ポリアミド樹脂の長期耐熱エージング性を向上させる技術として、ポリエチレンイミンを、ポリアミドに効果的な熱安定剤として添加する方法が知られている（例えば、特許文献２、３等参照）。
【先行技術文献】
【特許文献】
【０００８】
特開平８－３２５３８２号公報
特開２０１９－１１６６０７号公報
特表２０１２－５１２３０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
しかしながら、特許文献２及び３では、銅のハロゲン化物を併用する例のみが示されている。ハロゲン化物イオンは、電気特性の低下を引き起こす。また、特許文献２及び３では、レーザーを吸収する添加剤を使用した例について具体的に検討されていない。すなわち、長期耐熱エージング性と電気特性に優れ、外観に優れ、添加剤のブリードアウトの抑制もされたポリアミド樹脂組成物は未だ得られていない。
【００１０】
本発明は、上記事情に鑑みてなされたものであって、機械物性、１８０℃下、２０００時間程度の長期間での耐熱エージング性、及び電気特性に優れ、８０℃、相対湿度９５％下における添加剤のブリードアウトが抑制されており、添加剤が水に溶出しにくく、且つ、外観に優れる成形品が得られるポリアミド組成物を提供する。
【課題を解決するための手段】
（【００１１】以降は省略されています）

関連特許
