特許ウォッチ

公開番号2025089177
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2023204235
出願日2023-12-01
発明の名称ポリアセタール樹脂組成物
出願人旭化成株式会社
代理人個人,個人,個人,個人
主分類C08L 59/00 20060101AFI20250605BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】ホルムアルデヒドの発生が少なく、かつモールドデポジットの発生を抑制し、さらに成形滞留時の安定性に優れたポリアセタール樹脂組成物を提供する。
【解決手段】(A)ポリアセタール樹脂100質量部と、(B)アルミニウム粒子0.01～10質量部と、(C)エチレン尿素0.02～0.4質量部とを含む、ポリアセタール樹脂組成物。
【選択図】図1
特許請求の範囲【請求項１】
（Ａ）ポリアセタール樹脂１００質量部と、
（Ｂ）アルミニウム粒子０．０１～１０質量部と、
（Ｃ）エチレン尿素０．０２～０．４質量部と
を含む、ポリアセタール樹脂組成物。
続きを表示（約 210 文字）【請求項２】
前記（Ａ）ポリアセタール樹脂が、コポリマーである、請求項１に記載のポリアセタール樹脂組成物。
【請求項３】
前記（Ａ）ポリアセタール樹脂のＭＦＲが、２．５～２０ｇ／１０ｍｉｎである、請求項１又は２に記載のポリアセタール樹脂組成物。
【請求項４】
前記（Ｃ）エチレン尿素の含有量が、０．０２～０．３質量部である、請求項１又は２に記載のポリアセタール樹脂組成物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポリアセタール樹脂組成物に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
ポリアセタール樹脂は、機械的強度及び剛性が高く、耐油性、耐有機溶剤性、自己潤滑性に優れ、広い温度範囲で各特性のバランスが良好な樹脂である。また、その加工が容易であることから、ポリアセタール樹脂は、代表的なエンジニアリングプラスチックスとして、精密機器、家電・ＯＡ機器、自動車、工業材料及び雑貨等の機構部品・摺動部品を中心に広範囲に用いられている。特に、ポリアセタール共重合体は、ポリアセタールホモポリマーに比べて、コモノマー成分が化学的に安定なため、分子鎖が中間で切断されても分解が連続的に進行することがなく、耐熱エージング性や耐加水分解性、成形安定性に優れていることが知られている。
【０００３】
近年、ポリアセタール樹脂の利用分野の拡大によって、さらに要求性能が高くなっている。上述したような状況の中で、上記各種物性に加え、成形体の意匠性を高めるために、外観特性を改良し、金属光沢性を付与する試みが行われている。
【０００４】
例えば、光沢顔料を含む樹脂組成物を成形することによって金属光沢性を発現させ意匠性を付与する試みがなされている（特許文献１、２参照。）。また、熱可塑性樹脂に、光学的に変化し得るメタリック顔料と着色剤を所定量含有させる方法、特定のアルミニウム粒子からなる樹脂添加用光沢顔料を含有させる方法（特許文献３、４参照。）、特定の末端構造を有するポリアセタール樹脂に耐候剤、ホルムアルデヒド抑制剤と共にメタリック顔料を添加する方法（特許文献５参照。）が提案されており、ホルムアルデヒド発生量の抑制と耐候性改良が効果として示されている。
【先行技術文献】
【特許文献】
【０００５】
特開昭６１－２４１３３３号公報
特開昭６１－１５９４５３号公報
特開２００１－２６１９７８号公報
国際公開第２００４／０２６９７０号
特開２００９－１５５４１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、上記特許文献１～４に記載されている技術によると、溶融混合時の発熱や金属表面の活性点の影響から、成形体の熱安定性やホルムアルデヒド発生量の増加等が問題となる場合がある。さらに、上記特許文献５においては、特定の配合成分の組合せによって成形体の熱安定性とホルムアルデヒドの抑制とを目的とした技術が提案されているが、連続成形時のモールドデポジットや成形時の滞留によるシルバーストリークの発生の点で課題がある。
【０００７】
そこで本発明においては、上述した従来技術の問題点に鑑みて、モールドデポジットを抑制し、滞留時の安定性に優れ、ホルムアルデヒドの発生を抑えたポリアセタール樹脂組成物及び成形体を提供することを目的とする。
【０００８】
すなわち、本発明は以下の通りである。
〔１〕
（Ａ）ポリアセタール樹脂１００質量部と、
（Ｂ）アルミニウム粒子０．０１～１０質量部と、
（Ｃ）エチレン尿素０．０２～０．４質量部と
を含む、ポリアセタール樹脂組成物。
〔２〕
前記（Ａ）ポリアセタール樹脂が、コポリマーである、〔１〕に記載の樹脂組成物。
〔３〕
前記（Ａ）ポリアセタール樹脂のＭＦＲが、２．５～２０ｇ／１０ｍｉｎである、〔１〕又は〔２〕に記載の樹脂組成物。
〔４〕
前記（Ｃ）エチレン尿素の含有量が、０．０２～０．３質量部である、〔１〕～〔３〕のいずれかに記載の樹脂組成物。
【発明の効果】
【０００９】
本発明によれば、成形時のモールドデポジットを抑制し、更に成形時の滞留によるシルバーストリークの発生を抑制できる、金属光沢を有し、かつホルムアルデヒドの発生を抑制したポリアセタール樹脂組成物を提供することができる。
【図面の簡単な説明】
【００１０】

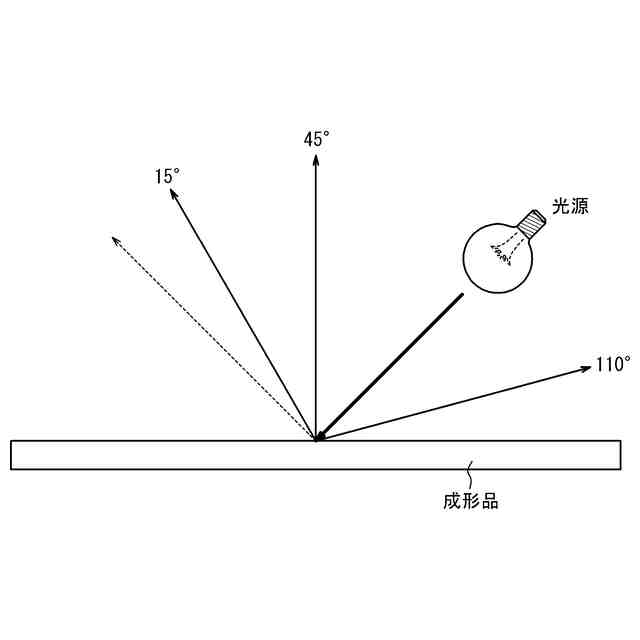

実施例におけるＦＩ値の評価方法を説明する概略図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）

関連特許
