特許ウォッチ

公開番号2025065309
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2025017620,2024006318
出願日2025-02-05,2024-01-18
発明の名称テトラフルオロエチレン系ポリマー、電気化学デバイス用バインダー、電極合剤、電極、及び、二次電池
出願人ダイキン工業株式会社
代理人弁理士法人WisePlus
主分類H01M 4/62 20060101AFI20250410BHJP(基本的電気素子)
要約【課題】電気化学デバイスの粉体成分と均一に混合することができ、また、強度及び柔軟性に優れる合剤シートを得ることができる電気化学デバイス用バインダー用テトラフルオロエチレン系ポリマー、並びに、それを用いた電気化学デバイス用バインダー、電極合剤、電極、及び、二次電池を提供する。
【解決手段】電気化学デバイス用バインダーに使用されるテトラフルオロエチレン系ポリマーであって、リダクションレシオ2500における押出圧力が100MPa以下であり、水分を実質的に含まないテトラフルオロエチレン系ポリマーである。
【選択図】図1
特許請求の範囲【請求項１】
電気化学デバイス用バインダーに使用されるテトラフルオロエチレン系ポリマーであって、
リダクションレシオ２５００における押出圧力が１００ＭＰａ以下であり、
水分を実質的に含まないテトラフルオロエチレン系ポリマー。
続きを表示（約 1,000 文字）【請求項２】
実質的にテトラフルオロエチレン系ポリマーのみからなる電気化学デバイス用バインダーであって、
前記テトラフルオロエチレン系ポリマーは、
リダクションレシオ２５００における押出圧力が１００ＭＰａ以下であり、
水分を実質的に含まない電気化学デバイス用バインダー。
【請求項３】
前記テトラフルオロエチレン系ポリマーのリダクションレシオ２５００における押出圧力が４５ＭＰａ以上、６５ＭＰａ以下である請求項２記載の電気化学デバイス用バインダー。
【請求項４】
前記テトラフルオロエチレン系ポリマーは、標準比重が２．２００以下である請求項２又は３記載の電気化学デバイス用バインダー。
【請求項５】
前記テトラフルオロエチレン系ポリマーは、吸熱ピーク温度が３２０℃以上である請求項２又は３記載の電気化学デバイス用バインダー。
【請求項６】
前記テトラフルオロエチレン系ポリマーがポリテトラフルオロエチレンである請求項２又は３記載の電気化学デバイス用バインダー。
【請求項７】
前記テトラフルオロエチレン系ポリマーは、テトラフルオロエチレン単位、及び、テトラフルオロエチレンと共重合可能な変性モノマーに基づく変性モノマー単位を含む請求項２又は３記載の電気化学デバイス用バインダー。
【請求項８】
前記テトラフルオロエチレン系ポリマーにおいて、前記変性モノマー単位の含有量が１０質量％以下である請求項７記載の電気化学デバイス用バインダー。
【請求項９】
前記テトラフルオロエチレン系ポリマーにおいて、前記変性モノマー単位の含有量が０．２５質量％以下である請求項８記載の電気化学デバイス用バインダー。
【請求項１０】
前記変性モノマーは、下記一般式（Ｉ）で表される化合物である請求項８記載の電気化学デバイス用バインダー。
ＣＸ
１
Ｘ
２
＝ＣＸ
３
Ｘ
４
（Ｉ）
（式中、Ｘ
１
～Ｘ
３
は、それぞれ独立して、Ｈ又はＦである。Ｘ
４
は、Ｆ、Ｃｌ、ＣＦ
３

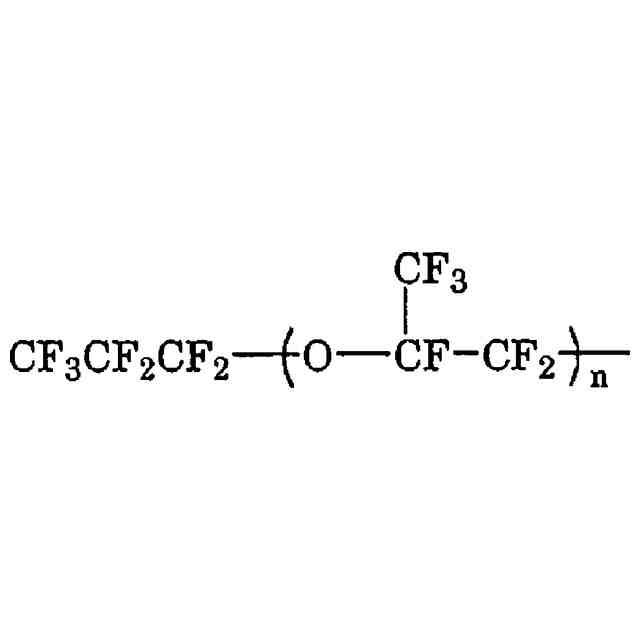

、Ｒｆ又はＯ－Ｒｆである。Ｒｆは、パーフルオロ有機基である。）
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、テトラフルオロエチレン系ポリマー、電気化学デバイス用バインダー、電極合剤、電極、及び、二次電池に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
リチウムイオン二次電池等の二次電池は、高電圧、高エネルギー密度で、自己放電が少ない、メモリー効果が少ない、超軽量化が可能である、等の理由から、ノート型パソコン、携帯電話、スマートフォン、タブレットパソコン、ウルトラブック等小型で携帯に適した電気・電子機器等に用いられるとともに、更には、自動車用等の駆動用車載電源や定置用大型電源等に至るまでの広範な電源として実用化されつつある。二次電池には、更なる高エネルギー密度化が求められており、電池特性の更なる改善が求められている。
【０００３】
特許文献１には、少なくとも１種の硫化物ベースの固体イオン電導性無機粒子と、少なくとも１種のテトラフルオロエチレン（コ）ポリマーとを含む自立型固体複合電解質膜が記載されている。
【０００４】
特許文献２には、カソード及びアノードのうち少なくとも一方が、ポリテトラフルオロエチレン混合バインダー材を含むエネルギー貯蔵装置が記載されている。
【０００５】
特許文献３～７には、ポリテトラフルオロエチレンを電池のバインダーとして使用することが記載されている。
【先行技術文献】
【特許文献】
【０００６】
特表２０２２－５４６１２９号公報
特表２０１７－５１７８６２号公報
国際公開第２０２１／１８１８８７号
国際公開第２０２１／１８１８８８号
国際公開第２０２１／１９２５４１号
国際公開第２０２２／１３８９４２号
国際公開第２０２２／１３８９３９号
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本開示は、電気化学デバイスの粉体成分と均一に混合することができ、また、強度及び柔軟性に優れる合剤シートを得ることができる電気化学デバイス用バインダー用テトラフルオロエチレン系ポリマー、並びに、それを用いた電気化学デバイス用バインダー、電極合剤、電極、及び、二次電池を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本開示（１）は電気化学デバイス用バインダーに使用されるテトラフルオロエチレン系ポリマーであって、
リダクションレシオ２５００における押出圧力が１００ＭＰａ以下であり、
水分を実質的に含まないテトラフルオロエチレン系ポリマーである。
【０００９】
本開示（２）は実質的にテトラフルオロエチレン系ポリマーのみからなる電気化学デバイス用バインダーであって、
前記テトラフルオロエチレン系ポリマーは、
リダクションレシオ２５００における押出圧力が１００ＭＰａ以下であり、
水分を実質的に含まない電気化学デバイス用バインダーである。
【００１０】
本開示（３）は前記テトラフルオロエチレン系ポリマーのリダクションレシオ２５００における押出圧力が４５ＭＰａ以上、６５ＭＰａ以下である本発明（２）記載の電気化学デバイス用バインダーである。
（【００１１】以降は省略されています）

関連特許
