公開番号2025063223
公報種別公開特許公報(A)
公開日2025-04-15
出願番号2025007372,2021067533
出願日2025-01-20,2021-04-13
発明の名称異常発生場所の判定システム
出願人日東工業株式会社
代理人弁理士法人クスノキ特許事務所
主分類G01M 99/00 20110101AFI20250408BHJP(測定;試験)
要約【課題】隣接する家屋若しくは部屋の中から、異常の発生場所を判定できるようにすること。

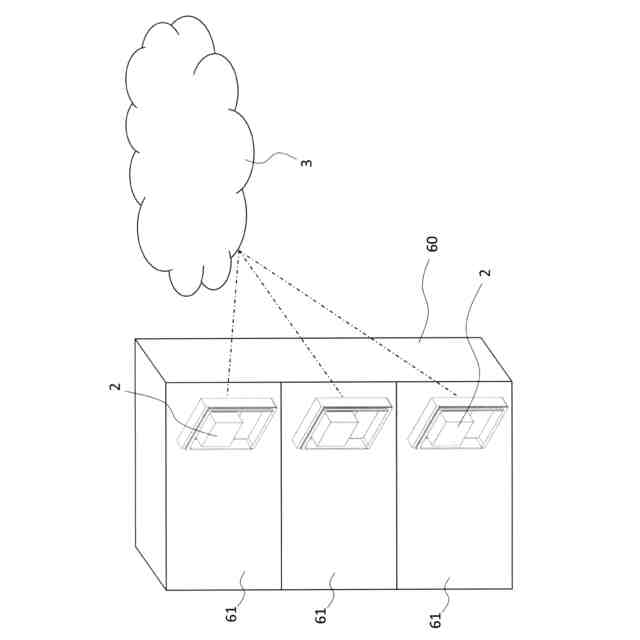

【解決手段】隣接する家屋の双方若しくは部屋61の双方に設置されるセンサ2が計測したデータを収集するサーバ3を備える異常発生場所の判定システムであって、サーバ3に、各家屋若しくは各部屋61のセンサ2が計測したデータを比較して、異常が発生した家屋若しくは部屋61を判定する判定手段を備える異常発生場所の判定システムとする。
【選択図】図1
特許請求の範囲【請求項１】
隣接する家屋の双方若しくは部屋の双方に設置されるセンサが計測したデータを収集するサーバを備える異常発生場所の判定システムであって、
サーバに、各家屋若しくは各部屋のセンサが計測したデータを比較して、異常が発生した家屋若しくは部屋を判定する判定手段を備え、
センサは少なくとも加速度又は振幅のデータを含む振動データを計測する振動センサであり、
振動センサで計測することにより得られた振動データを用いて家屋又は部屋に加わる振動に関する判定結果を導き出し、
導き出された結果を基に、発報すること及び／又は部屋内に設置された電気機器への通電を遮断することが可能な異常発生場所の判定システム。
続きを表示（約 1,500 文字）【請求項２】
隣接する家屋の双方若しくは部屋の双方に設置されるセンサが計測したデータを収集するサーバを備える異常発生場所の判定システムであって、サーバに、各家屋若しくは各部屋のセンサが計測したデータを比較して、異常が発生した家屋若しくは部屋を判定する判定手段を備え、
判定手段は、少なくとも加速度又は振幅のデータを計測する振動センサの検出部と、人感センサの検出部、又は該振動センサの検出部と音センサの検出部の何れかの組み合わせを少なくとも備える複数の検出部が検出した各データを組み合わせて、異常発生場所を判定可能である異常発生場所の判定システム。
【請求項３】
サーバは、センサにより計測されたデータを収集し、収集したデータに基づきデータ解析を行い、センサは、自ら計測したデータに基づきデータ解析を行う請求項１又は２の何れかに記載の異常発生場所の判定システム。
【請求項４】

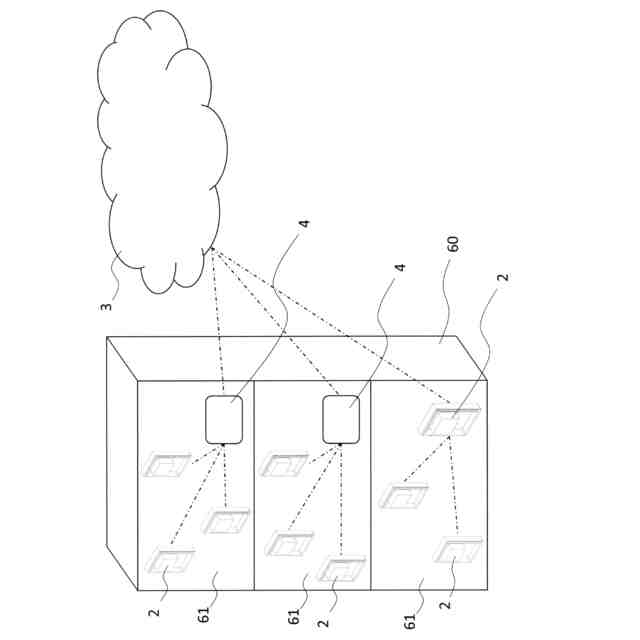

センサとサーバとを中継する中継デバイスを備え、中継デバイスは、センサにより計測されたデータを収集し、収集したデータに基づきデータ解析を行う請求項１から３の何れかに記載の異常発生場所の判定システム。
【請求項５】
判定手段は少なくとも、基準となる家屋若しくは基準となる部屋に設置されるセンサを利用して得られるデータと、基準となる家屋若しくは基準となる部屋と水平方向に隣接する何れかの家屋若しくは部屋に設置されるセンサを利用して得られるデータと、を比較して、異常が発生した家屋若しくは部屋を判定する請求項１から４の何れかに記載の異常発生場所の判定システム。
【請求項６】

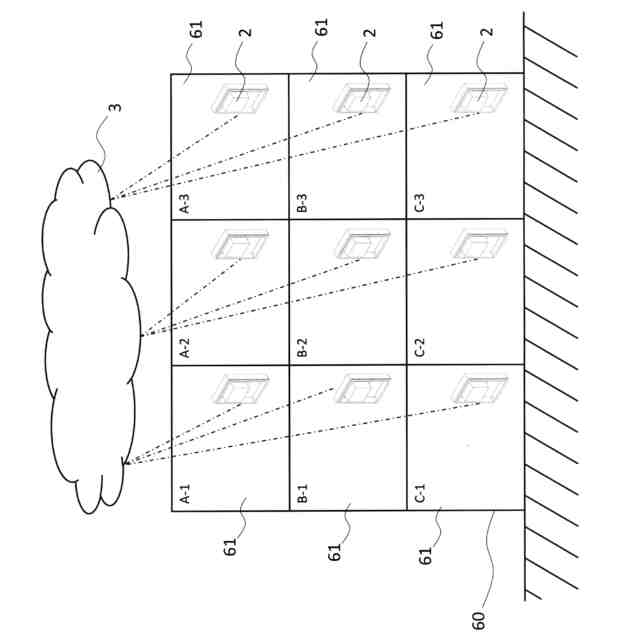

判定手段は少なくとも、基準となる家屋若しくは基準となる部屋に設置されるセンサを利用して得られるデータと、基準となる家屋若しくは基準となる部屋と垂直方向に隣接する何れかの家屋若しくは部屋に設置されるセンサを利用して得られるデータと、基準となる家屋若しくは基準となる部屋と水平方向に隣接する何れかの家屋若しくは部屋に設置されるセンサを利用して得られるデータと、を比較して、異常が発生した家屋若しくは部屋を判定する請求項１から４の何れかに記載の異常発生場所の判定システム。
【請求項７】
判定手段は、閾値と、各家屋若しくは各部屋のセンサを利用して得られるデータを比較して、データが閾値を超えたセンサが設置された家屋若しくは部屋を基準となる家屋若しくは基準となる部屋に設定する請求項５又は６に記載の異常発生場所の判定システム。
【請求項８】
サーバで行われるデータ解析により解析される項目と、センサで行われるデータ解析により解析される項目と、
を異なるものとする請求項１から４の何れかに記載の異常発生場所の判定システム。
【請求項９】
サーバで行われるデータ解析により解析される項目は、センサで所定期間よりも長い期間に渡り計測されたデータに基づいて解析される項目であり、センサで行われるデータ解析により解析される項目は、センサで前記所定期間よりも短い期間に渡り計測されたデータに基づいて解析される項目である請求項８に記載の異常発生場所の判定システム。
【請求項１０】
サーバで行われるデータ解析により解析される項目は、複数のセンサで検出されたデータに基づいて解析される項目であり、センサで行われるデータ解析により解析される項目は、自身のセンサで計測されたデータに基づいて解析される項目である請求項８に記載の異常発生場所の判定システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、隣接する家屋や隣接する部屋の中から異常発生場所を判定するシステムに関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
部屋や家屋などが隣接していると、その中の一部を利用している者の利用態様などが他の一部を利用している者に影響を与える場合がある。例えば、家屋、特に集合住宅において、振動に基づく騒音トラブルが問題となっている。特許文献１には、このような問題への対応策として、隣接する部屋に対して騒音となる振動が発生したときに警報を発する集合住宅の騒音モニタ装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開平０８－２３３６４８号公報
【０００４】
しかしながら、特許文献１に記載されている騒音モニタ装置は、部屋の床に設置された振動加速度センサにより算出された床への加振力と、床の衝撃音遮音等級数とを用いて、下の部屋での音圧を算出するものとなっているが、このような算出により下の部屋への影響を測定する方法では、正確に判断することが難しい。また、騒音だけではなく、火災などが発生している場合若しくは火災などの原因と関連性の高い事象が発生している場合に、そのような問題が発生しているエリアを特定したいという要望もある。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本件の発明者は、上記するような問題を鋭意検討することにより本発明に想到した。本発明が解決しようとする課題は、隣接する家屋若しくは部屋の中から、異常の発生場所を判定できるようにすることである。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、隣接する家屋の双方若しくは部屋の双方に設置されるセンサが計測したデータを収集するサーバを備える異常発生場所の判定システムであって、サーバに、各家屋若しくは各部屋のセンサが計測したデータを比較して、異常が発生した家屋若しくは部屋を判定する判定手段を備える異常発生場所の判定システムとする。
【０００７】
また、判定手段は少なくとも、基準となる家屋若しくは基準となる部屋に設置されるセンサを利用して得られるデータと、基準となる家屋若しくは基準となる部屋と水平方向に隣接する何れかの家屋若しくは部屋に設置されるセンサを利用して得られるデータと、を比較して、異常が発生した家屋若しくは部屋を判定する構成とすることが好ましい。
【０００８】
また、判定手段は少なくとも、基準となる家屋若しくは基準となる部屋に設置されるセンサを利用して得られるデータと、基準となる家屋若しくは基準となる部屋と垂直方向に隣接する何れかの家屋若しくは部屋に設置されるセンサを利用して得られるデータと、基準となる家屋若しくは基準となる部屋と水平方向に隣接する何れかの家屋若しくは部屋に設置されるセンサを利用して得られるデータと、を比較して、異常が発生した家屋若しくは部屋を判定する構成とすることが好ましい。
【０００９】
また、判定手段は、閾値と、各家屋若しくは各部屋のセンサを利用して得られるデータを比較して、データが閾値を超えたセンサが設置された家屋若しくは部屋を基準となる家屋若しくは基準となる部屋に設定する構成とすることが好ましい。
【００１０】
また、所定の期間に、異常発生場所と判定された回数を家屋若しくは部屋ごとに集計する集計手段をサーバに備える構成とすることが好ましい。
（【００１１】以降は省略されています）
