公開番号2025062746
公報種別公開特許公報(A)
公開日2025-04-15
出願番号2023171968
出願日2023-10-03
発明の名称メッシュ復号装置、メッシュ復号方法及びプログラム
出願人KDDI株式会社
代理人フェリシテ弁理士法人
主分類H04N 19/597 20140101AFI20250408BHJP(電気通信技術)
要約【課題】映像コーデックによる復号を用いた場合及び算術復号を用いた場合の互換性を保つこと。

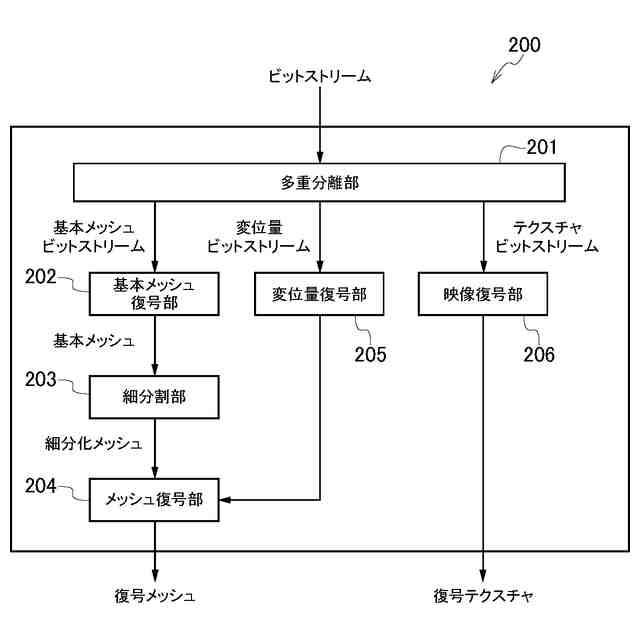

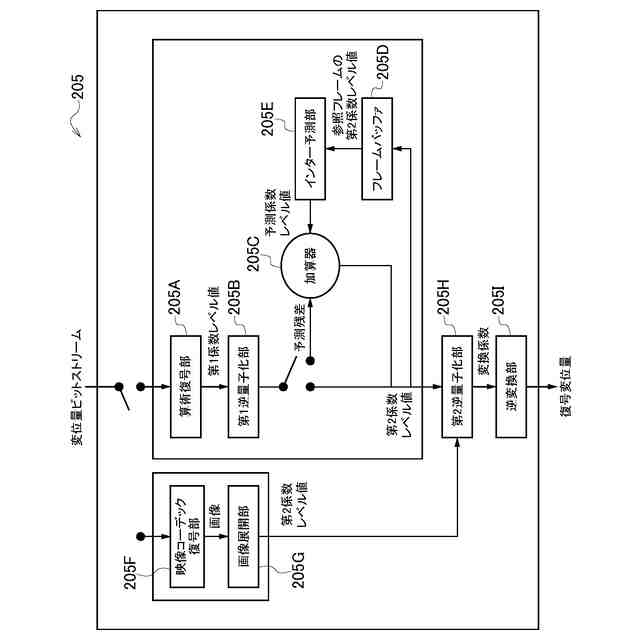

【解決手段】本発明に係るメッシュ復号装置200の変位量復号部205は、変位量ビットストリームに対して算術復号を行うことによって第1係数レベル値を生成する算術復号部205Aと、第1係数レベル値に対して逆量子化を行うことによって予測残差を生成する第1逆量子化部205Bと、予測係数レベル値と予測残差とを加算することによって第2係数レベル値を生成する加算器205Cと、変位量ビットストリームに対して映像コーデックによって復号を行うことによって画像を生成する映像コーデック復号部205Fと、画像を展開することで第2係数レベル値を生成する画像展開部205Gと、第2係数レベル値に対して逆量子化を行うことによって変換係数を生成する第2逆量子化部205Hとを備える。
【選択図】図3
特許請求の範囲【請求項１】
メッシュ復号装置であって、
変位量ビットストリームを復号して変位量を生成して出力するように構成されている変位量復号部を備え、
前記変位量復号部は、
前記変位量ビットストリームに対して算術復号を行うことによって第１係数レベル値を生成するように構成されている算術復号部と、
前記第１係数レベル値に対して逆量子化を行うことによって予測残差を生成するように構成されている第１逆量子化部と、
予測係数レベル値と前記予測残差とを加算することによって第２係数レベル値を生成するように構成されている加算器と、
前記加算器から出力された前記第２係数レベル値を取得して蓄積するように構成されているフレームバッファと、
前記フレームバッファから読み出された参照フレームの前記第２係数レベル値を用いてインター予測を行うことによって前記予測係数レベル値を生成するように構成されているインター予測部と、
前記変位量ビットストリームに対して映像コーデックによって復号を行うことによって画像を生成するように構成されている映像コーデック復号部と、
前記画像を展開することで前記第２係数レベル値を生成するように構成されている画像展開部と、
前記第２係数レベル値に対して逆量子化を行うことによって変換係数を生成するように構成されている第２逆量子化部と、
前記変換係数に対して逆変換を行うことによって復号変位量を生成するように構成されている逆変換部と、を備えることを特徴とするメッシュ復号装置。
続きを表示（約 1,400 文字）【請求項２】

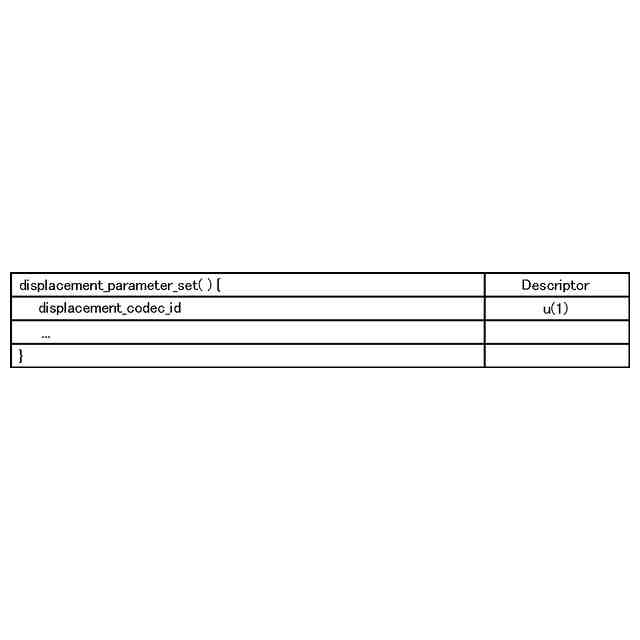

前記変位量ビットストリームは、前記算術復号を行うか或いは前記映像コーデックによる復号を行うかを示すＩＤを含むことを特徴とする請求項１に記載のメッシュ復号装置。
【請求項３】
前記変位量復号部は、前記ＩＤに従って、前記算術復号を行うか或いは前記映像コーデックによる復号を行うかを切り替えることを特徴とする請求項２に記載のメッシュ復号装置。
【請求項４】
メッシュ復号方法であって、
変位量ビットストリームを復号して変位量を生成して出力する工程を有し、
前記工程は、
前記変位量ビットストリームに対して算術復号を行うことによって第１係数レベル値を生成する工程Ａと、
前記第１係数レベル値に対して逆量子化を行うことによって予測残差を生成する工程Ｂと、
予測変換係数と予測残差とを加算することによって第２係数レベル値を生成する工程Ｃと、
前記工程Ｃによって生成された前記第２係数レベル値を取得してフレームバッファに蓄積する工程Ｄと、
前記フレームバッファから読み出された参照フレームの前記第２係数レベル値を用いてインター予測を行うことによって前記予測係数レベル値を生成する工程Ｅと、
前記変位量ビットストリームに対して映像コーデックによって復号を行うことによって画像を生成する工程Ｆと、
前記画像を展開することで前記第２係数レベル値を生成する工程Ｇと、
前記第２係数レベル値に対して逆量子化を行うことによって変換係数を生成する工程Ｈと、
前記変換係数に対して逆変換を行うことによって復号変位量を生成する工程Ｉと、を有することを特徴とするメッシュ復号方法。
【請求項５】
コンピュータを、メッシュ復号装置として機能させるプログラムであって、
前記メッシュ復号装置は、変位量ビットストリームを復号して変位量を生成して出力するように構成されている変位量復号部を備え、
前記変位量復号部は、
前記変位量ビットストリームに対して算術復号を行うことによって第１係数レベル値を生成するように構成されているバイパス有り算術復号部と、
前記係第１数レベル値に対して逆量子化を行うことによって予測残差を生成するように構成されている逆量子化部と、
予測係数レベル値と前記予測残差とを加算することによって第２係数レベル値を生成するように構成されている加算器と、
前記加算器から出力された前記第２係数レベル値を取得して蓄積するように構成されているフレームバッファと、
前記フレームバッファから読み出された参照フレームの前記第２係数レベル値を用いてインター予測を行うことによって前記予測係数レベル値を生成するように構成されているインター予測部と、
前記変位量ビットストリームに対して映像コーデックによって復号を行うことによって画像を生成するように構成されている映像コーデック復号部と、
前記画像を展開することで前記第２係数レベル値を生成するように構成されている画像展開部と、
前記第２係数レベル値に対して逆量子化を行うことによって変換係数を生成するように構成されている第２逆量子化部と、
前記変換係数に対して逆変換を行うことによって復号変位量を生成するように構成されている逆変換部と、を備えることを特徴とするプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、メッシュ復号装置、メッシュ復号方法及びプログラムに関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
非特許文献１には、メッシュを大まかな基本メッシュと詳細な変位量とに分けて復号し、変位量について２次元映像に変換した後で映像コーデックによって復号する技術について開示されている。
【先行技術文献】
【非特許文献】
【０００３】
Khaled Mammou, Jungsun Kim, Alexis Tourapis, Dimitri Podborski, Krasimir Kolarov, “[V-CG] Apple’s Dynamic Mesh Coding CfP Response,” ISO/IEC JTC 1/SC 29/WG 7 m5928, April 2022.
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、非特許文献１に開示されている技術では、生成された２次元映像が映像コーデックによる符号化には適しておらず、符号化効率が低下するという場合がある。かかる場合、算術符号化を用いることが想定される。
【０００５】
しかしながら、そうすると、映像コーデックによる復号を行った場合と算術復号を行った場合とで互換性が取れなくなってしまうという問題点があった。
【０００６】
そこで、本発明は、上述の課題に鑑みてなされたものであり、映像コーデックによる復号を用いた場合及び算術復号を用いた場合の互換性を保つことができるメッシュ復号装置、メッシュ復号方法及びプログラムを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の第１の特徴は、メッシュ復号装置であって、変位量ビットストリームを復号して変位量を生成して出力するように構成されている変位量復号部を備え、前記変位量復号部は、前記変位量ビットストリームに対して算術復号を行うことによって第１係数レベル値を生成するように構成されている算術復号部と、前記第１係数レベル値に対して逆量子化を行うことによって予測残差を生成するように構成されている第１逆量子化部と、予測係数レベル値と前記予測残差とを加算することによって第２係数レベル値を生成するように構成されている加算器と、前記加算器から出力された前記第２係数レベル値を取得して蓄積するように構成されているフレームバッファと、前記フレームバッファから読み出された参照フレームの前記第２係数レベル値を用いてインター予測を行うことによって前記予測係数レベル値を生成するように構成されているインター予測部と、前記変位量ビットストリームに対して映像コーデックによって復号を行うことによって画像を生成するように構成されている映像コーデック復号部と、前記画像を展開することで前記第２係数レベル値を生成するように構成されている画像展開部と、前記第２係数レベル値に対して逆量子化を行うことによって変換係数を生成するように構成されている第２逆量子化部と、前記変換係数に対して逆変換を行うことによって復号変位量を生成するように構成されている逆変換部と、を備えることを要旨とする。
【０００８】
本発明の第２の特徴は、メッシュ復号方法であって、変位量ビットストリームを復号して変位量を生成して出力する工程を有し、前記工程は、前記変位量ビットストリームに対して算術復号を行うことによって第１係数レベル値を生成する工程Ａと、前記第１係数レベル値に対して逆量子化を行うことによって予測残差を生成する工程Ｂと、予測変換係数と予測残差とを加算することによって第２係数レベル値を生成する工程Ｃと、前記工程Ｃによって生成された前記第２係数レベル値を取得してフレームバッファに蓄積する工程Ｄと、前記フレームバッファから読み出された参照フレームの前記第２係数レベル値を用いてインター予測を行うことによって前記予測係数レベル値を生成する工程Ｅと、前記変位量ビットストリームに対して映像コーデックによって復号を行うことによって画像を生成する工程Ｆと、前記画像を展開することで前記第２係数レベル値を生成する工程Ｇと、前記第２係数レベル値に対して逆量子化を行うことによって変換係数を生成する工程Ｈと、前記変換係数に対して逆変換を行うことによって復号変位量を生成する工程Ｉと、を有することを要旨とする。
【０００９】
本発明の第３の特徴は、コンピュータを、メッシュ復号装置として機能させるプログラムであって、前記メッシュ復号装置は、変位量ビットストリームを復号して変位量を生成して出力するように構成されている変位量復号部を備え、前記変位量復号部は、前記変位量ビットストリームに対して算術復号を行うことによって第１係数レベル値を生成するように構成されているバイパス有り算術復号部と、前記係第１数レベル値に対して逆量子化を行うことによって予測残差を生成するように構成されている逆量子化部と、予測係数レベル値と前記予測残差とを加算することによって第２係数レベル値を生成するように構成されている加算器と、前記加算器から出力された前記第２係数レベル値を取得して蓄積するように構成されているフレームバッファと、前記フレームバッファから読み出された参照フレームの前記第２係数レベル値を用いてインター予測を行うことによって前記予測係数レベル値を生成するように構成されているインター予測部と、前記変位量ビットストリームに対して映像コーデックによって復号を行うことによって画像を生成するように構成されている映像コーデック復号部と、前記画像を展開することで前記第２係数レベル値を生成するように構成されている画像展開部と、前記第２係数レベル値に対して逆量子化を行うことによって変換係数を生成するように構成されている第２逆量子化部と、前記変換係数に対して逆変換を行うことによって復号変位量を生成するように構成されている逆変換部と、を備えることを要旨とする。
【発明の効果】
【００１０】
本発明によれば、映像コーデックによる復号を用いた場合及び算術復号を用いた場合の互換性を保つことができるメッシュ復号装置、メッシュ復号方法及びプログラムを提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
