公開番号2025062435
公報種別公開特許公報(A)
公開日2025-04-14
出願番号2023171518
出願日2023-10-02
発明の名称希土類磁石の製造方法
出願人トヨタ自動車株式会社
代理人弁理士法人平木国際特許事務所
主分類B22F 3/035 20060101AFI20250407BHJP(鋳造;粉末冶金)
要約【課題】磁石の磁気特性及び生産性を向上できる希土類磁石の製造方法を提供することにある。
【解決手段】本発明の希土類磁石の製造方法は、成形孔が設けられその両側に成形孔と連通する第1及び第2磁石孔がそれぞれ設けられたダイと、パンチと、第1及び第2磁石孔にそれぞれ埋め込まれた第1及び第2磁石と、第1磁石孔の第1磁石より成形孔側に成形孔との連通口を塞ぐように埋め込まれた第1磁性板と、第2磁石孔の第2磁石より成形孔側に成形孔との連通口を塞ぐように埋め込まれた第2磁性板とをさらに備える金型を用いて、原料粉末を加熱しながら、原料粉末をパンチで押圧することで第1及び第2磁性板の成形孔側の面並びにパンチで加圧することにより、加圧焼結を行う工程と、加圧焼結前から、第1及び第2磁石により、充填された原料粉末に磁場を印加し、加圧焼結の少なくとも途中まで磁場の印加を継続する工程と、を備える。
【選択図】図4
特許請求の範囲【請求項１】
成形孔が設けられ、さらに前記成形孔の両側に前記成形孔と連通する第１及び第２磁石孔がそれぞれ設けられたダイと、前記ダイの前記成形孔に嵌入されるパンチと、前記第１磁石孔に埋め込まれた第１磁石と、前記第１磁石孔の前記第１磁石より前記成形孔側に前記成形孔との連通口を塞ぐように埋め込まれた第１磁性板と、前記第２磁石孔に埋め込まれた第２磁石と、前記第２磁石孔の前記第２磁石より前記成形孔側に前記成形孔との連通口を塞ぐように埋め込まれた第２磁性板とをさらに備える粉末成形用金型を準備する工程と、
磁性粉末を含む原料粉末を準備する工程と、
前記原料粉末を、前記ダイの前記成形孔において、前記第１及び第２磁性板の前記成形孔側の面並びに前記パンチで囲まれるキャビティに充填する充填工程と、
前記充填された前記原料粉末を加熱しながら、前記原料粉末を前記パンチで押圧することで前記第１及び第２磁性板の前記成形孔側の面並びに前記パンチで加圧することにより、前記原料粉末の加圧焼結を行い、焼結体を得る工程と、
前記加圧焼結前から、前記第１及び第２磁石により、前記充填された前記原料粉末に磁場を印加することで前記磁性粉末を配向させ、前記加圧焼結の少なくとも途中まで前記原料粉末への前記磁場の印加を継続する工程と、を備えることを特徴とする希土類磁石の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、磁性粉末の加圧焼結を行う希土類磁石の製造方法に関する。
続きを表示（約 3,500 文字）【背景技術】
【０００２】
従来、希土類磁石の製造方法として、磁性粉末の加圧焼結を行い焼結体を備える磁石を製造する方法が採用されている。このような希土類磁石の製造方法として、磁気特性を向上させるために焼結体に磁気的な異方性を付与する方法が知られている。例えば、磁性粉末を含有する原料粉末を一対の第一部材で挟み、さらに原料粉末及び一対の第一部材を一対の第二部材で挟んで積層体を得ること、積層体に圧力を積層方向に付与して積層体中の原料粉末を圧縮成形することを含み、第一部材の少なくとも一部が希土類磁石であり、かつ第二部材の少なくとも一部がパーメンジュール系合金である磁場成形方法を使用し、磁場成形体を得た後に、磁場成形体を加圧焼結する方法が知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１４１１２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
これに対して、希土類磁石の製造方法として、焼結体に磁気的な異方性をさらに充分に付与することで磁石の磁気特性をさらに向上させることが求められている。これとともに、希土類磁石の生産性の向上も求められている。本発明は、このような点を鑑みてなされたものであり、その目的とするところは、磁石の磁気特性及び生産性を向上できる希土類磁石の製造方法を提供することにある。
【課題を解決するための手段】
【０００５】
上記課題を解決すべく、本発明の希土類磁石の製造方法は、成形孔が設けられ、さらに上記成形孔の両側に上記成形孔と連通する第１及び第２磁石孔がそれぞれ設けられたダイと、上記ダイの上記成形孔に嵌入されるパンチと、上記第１磁石孔に埋め込まれた第１磁石と、上記第１磁石孔の上記第１磁石より上記成形孔側に上記成形孔との連通口を塞ぐように埋め込まれた第１磁性板と、上記第２磁石孔に埋め込まれた第２磁石と、上記第２磁石孔の上記第２磁石より上記成形孔側に上記成形孔との連通口を塞ぐように埋め込まれた第２磁性板とをさらに備える粉末成形用金型を準備する工程と、磁性粉末を含む原料粉末を準備する工程と、上記原料粉末を、上記ダイの上記成形孔において、上記第１及び第２磁性板の上記成形孔側の面並びに上記パンチで囲まれるキャビティに充填する充填工程と、上記充填された上記原料粉末を加熱しながら、上記原料粉末を上記パンチで押圧することで上記第１及び第２磁性板の上記成形孔側の面並びに上記パンチで加圧することにより、上記原料粉末の加圧焼結を行い、焼結体を得る工程と、上記加圧焼結前から、上記第１及び第２磁石により、上記充填された上記原料粉末に磁場を印加することで上記磁性粉末を配向させ、上記加圧焼結の少なくとも途中まで上記原料粉末への上記磁場の印加を継続する工程と、を備えることを特徴とする。
【発明の効果】
【０００６】
本発明によれば、磁石の磁気特性及び生産性を向上できる。
【図面の簡単な説明】
【０００７】

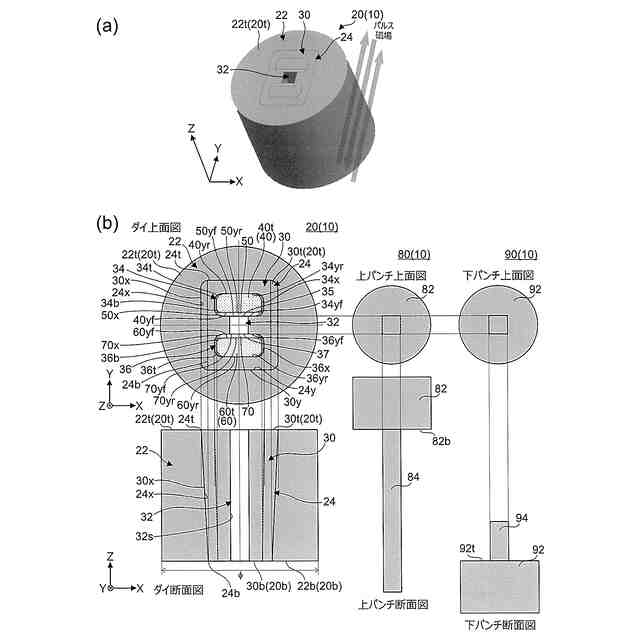

（ａ）は、一の実施形態に係る粉末成形用金型のダイの概略斜視図である。（ｂ）は、一の実施形態に係る粉末成形用金型のダイ並びに上パンチ及び下パンチそれぞれの概略上面図及び概略断面図である。

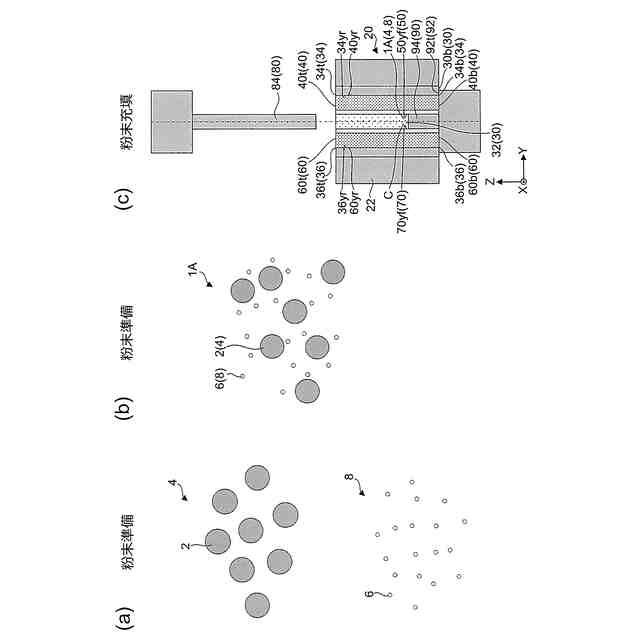

一の実施形態に係る磁石の製造方法の概略工程図である。

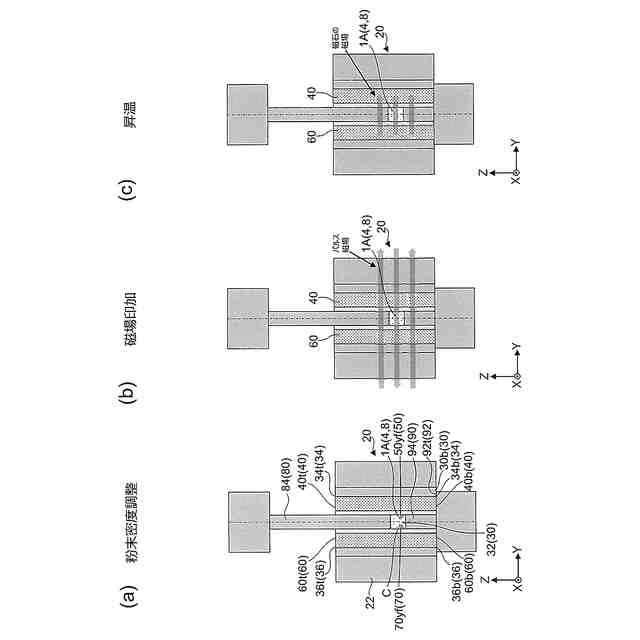

一の実施形態に係る磁石の製造方法の概略工程図である。

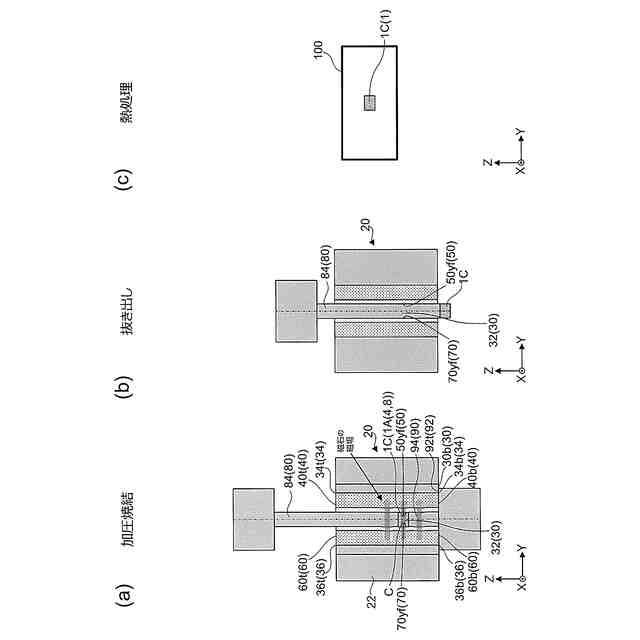

一の実施形態に係る磁石の製造方法の概略工程図である。

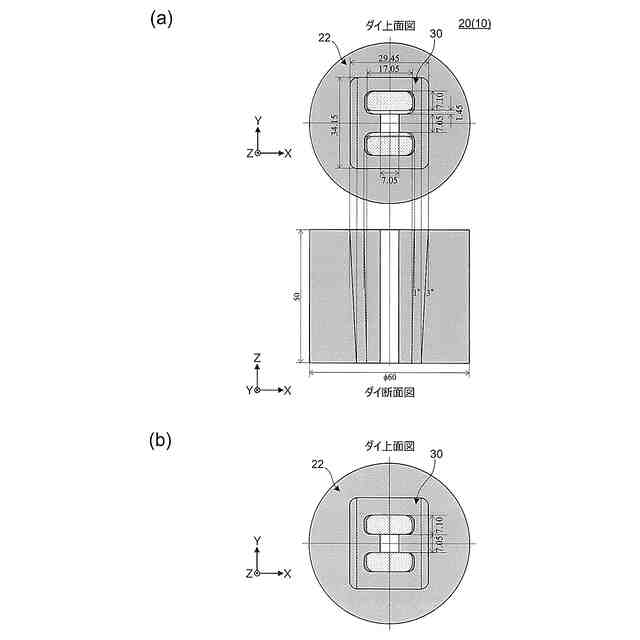

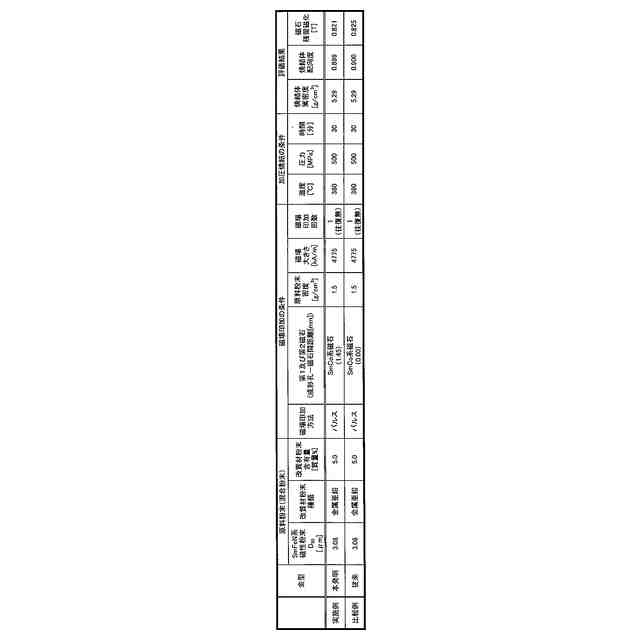

実施例及び比較例に係る金型を示す概略図である。
【発明を実施するための形態】
【０００８】
最初に、実施形態に係る希土類磁石の製造方法の概略について、一の実施形態に係るＳｍＦｅＮ系磁石の製造方法を例示して説明する。図１（ａ）は、一の実施形態に係る粉末成形用金型のダイの概略斜視図である。図１（ｂ）は、一の実施形態に係る粉末成形用金型のダイ並びに上パンチ及び下パンチそれぞれの概略上面図及び概略断面図である。図２（ａ）～図４（ｃ）は、一の実施形態に係る磁石の製造方法の概略工程図である。これらの図では、金型のダイの成形孔の深さ方向をＺ方向とし、Ｚ方向に垂直な一の方向をＸ方向（幅方向）とし、Ｚ方向及びＸ方向に垂直な方向をＹ方向（対向方向）としている。図１（ｂ）に示す各上面図はＺ方向から平面視した図であり、図１（ｂ）に示す各断面図はＹ方向の中心を通るＹ方向に垂直な断面を示す図である。図２（ｃ）～図４（ｂ）に示す金型の断面はダイ並びに上パンチ及び下パンチのＸ方向の中心を通るＸ方向に垂直な断面である。
【０００９】
一の実施形態に係る磁石の製造方法では、予め、図１並びに図２に示す一の実施形態に係る粉末成形用金型１０を準備する（金型準備工程）。粉末成形用金型１０は、磁性粉末を含む原料粉末の成形に用いられる金型であり、ダイ２０と、上パンチ８０及び下パンチ９０とを備えている。ダイ２０は、ＸＹ平面に平行な上面２０ｔ及び下面(底面)２０ｂを有する直円柱形状を有し、枠部２２と、インサート部３０とを含んでいる。枠部２２及びインサート部３０の材料は、非磁性超硬合金である。枠部２２は、上面２２ｔの中央側の部分から下面２２ｂまでＺ方向に貫通する嵌め込み穴２４が設けられている。インサート部３０は、枠部２２の嵌め込み穴２４に嵌め込まれている。嵌め込み穴２４の上側開口部２４ｔ及びインサート部３０の上面３０ｔは、Ｘ方向に平行な短辺及びＹ方向に平行な長辺を有し角に丸みが付けられた概略長方形になっている。嵌め込み穴２４の下側開口部２４ｂ及びインサート部３０の下面３０ｂは、Ｘ方向に平行な短辺及びＹ方向に平行な長辺を有する長方形になっている。嵌め込み穴２４のＸ方向の両側の側面２４ｘ及びインサート部３０のＸ方向の両側の側面３０ｘは、Ｚ方向に沿って上端から下端に向かうに従い、嵌め込み穴２４及びインサート部３０のＸ方向の中心（ダイのＸ方向の中心）に近づくように傾斜するテーパ形状を有している。そして、インサート部３０のＸ方向の両側の側面３０ｘが、それぞれ嵌め込み穴２４のＸ方向の両側の側面２４ｘに当接していることで、インサート部３０は枠部２２から落下しないようになっている。一方、嵌め込み穴２４のＹ方向の両側の側面２４ｙ及びインサート部３０のＹ方向の両側の側面３０ｙは、ＺＸ平面に平行に設けられている。そして、インサート部３０のＹ方向の両側の側面３０ｙは、それぞれ嵌め込み穴２４のＹ方向の両側の側面２４ｙに当接している。
【００１０】
インサート部３０には、上面３０ｔの中央部から下面３０ｂまでＺ方向に貫通する成形孔３２が設けられている。成形孔３２のＺ方向に垂直な断面の形状は、Ｘ方向に平行な二辺及びＹ方向に平行な二辺を有する正方形になっている。インサート部３０には、成形孔３２のＹ方向の両側において、上面３０ｔから下面３０ｂまでＺ方向に貫通し、かつＺ方向に沿って上端から下端まで成形孔３２と連通する第１磁石孔３４及び第２磁石孔３６が設けられている。第１磁石孔３４及び第２磁石孔３６は、同一の形状及び寸法を有している。第１磁石孔３４の上側開口部３４ｔ及び第２磁石孔３６の上側開口部３６ｔ、並びに第１磁石孔３４の下側開口部３４ｂ及び第２磁石孔３６の下側開口部３６ｂは、Ｘ方向に平行な長辺及びＹ方向に平行な短辺を有し角に丸みが付けられた概略長方形になっている。第１磁石孔３４のＸ方向の両側の側面３４ｘ及び第２磁石孔３６のＸ方向の両側の側面３６ｘは、Ｚ方向に沿って上端から下端に向かうに従い、各磁石孔のＸ方向の中心（ダイのＸ方向の中心）に近づくように傾斜するテーパ形状を有している。一方、第１磁石孔３４のＹ方向の両側の側面３４ｙｆ、３４ｙｒ及び第２磁石孔３６のＹ方向の両側の側面３６ｙｆ、３６ｙｒは、ＺＸ平面に平行に設けられている。第１磁石孔３４の上側開口部３４ｔ及び第２磁石孔３６の上側開口部３６ｔの長辺、並びに第１磁石孔３４の下側開口部３４ｂ及び第２磁石孔３６の下側開口部３６ｂの長辺（第１及び第２磁石孔の成形孔との連通口と隣接する部分の幅）は、成形孔３２のＺ方向に垂直な断面のＸ方向に平行な二辺（連通口の幅と等しい成形孔の連通口と隣接する部分の幅）よりも長くなっている。
（【００１１】以降は省略されています）
