特許ウォッチ

公開番号2025059298
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023169309
出願日2023-09-29
発明の名称海洋生分解促進剤
出願人株式会社カネカ,国立大学法人神戸大学,国立研究開発法人産業技術総合研究所
代理人弁理士法人有古特許事務所
主分類C08G 63/06 20060101AFI20250403BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】ポリ乳酸の海洋生分解を促進する新規技術の提供。
【解決手段】ポリ乳酸の海洋生分解を促進する海洋生分解促進剤であって、乳酸と他のヒドロキシカルボン酸との共重合ポリエステルを含有する、海洋生分解促進剤。他のヒドロキシカルボン酸は、3-ヒドロキシアルカン酸であることが好ましい。共重合ポリエステルは、乳酸と他のヒドロキシカルボン酸とのランダム共重合体であることが好ましい。ポリ乳酸と、前記海洋生分解促進剤とを含有する、樹脂組成物を構成することができる。
【選択図】なし
特許請求の範囲【請求項１】
ポリ乳酸の海洋生分解を促進する海洋生分解促進剤であって、乳酸と他のヒドロキシカルボン酸との共重合ポリエステルを含有する、海洋生分解促進剤。
続きを表示（約 800 文字）【請求項２】
前記他のヒドロキシカルボン酸が、３－ヒドロキシアルカン酸である、請求項１に記載の海洋生分解促進剤。
【請求項３】
前記他のヒドロキシカルボン酸が、３－ヒドロキシブタン酸、３－ヒドロキシペンタン酸、３－ヒドロキシヘキサン酸、３－ヒドロキシヘプタン酸、３－ヒドロキシオクタン酸、３－ヒドロキシノナン酸、３－ヒドロキシデカン酸、３－ヒドロキシドデカン酸、３－ヒドロキシテトラデカン酸、３－ヒドロキシペンタデカン酸、及び、３－ヒドロキシヘキサデカン酸からなる群より選択される少なくとも１種である、請求項１に記載の海洋生分解促進剤。
【請求項４】
前記他のヒドロキシカルボン酸が、３－ヒドロキシブタン酸である、請求項１に記載の海洋生分解促進剤。
【請求項５】
前記共重合ポリエステルが、乳酸と他のヒドロキシカルボン酸とのランダム共重合体である、請求項１～４のいずれかに記載の海洋生分解促進剤。
【請求項６】
前記共重合ポリエステルの乳酸モノマーが、Ｄ－乳酸モノマーである、請求項１～４のいずれかに記載の海洋生分解促進剤。
【請求項７】
前記共重合ポリエステル中の乳酸単位のモル分率が１０～７０モル％である、請求項１～４のいずれかに記載の海洋生分解促進剤。
【請求項８】
前記共重合ポリエステルの重量平均分子量が１万～１００万である、請求項１～４のいずれかに記載の海洋生分解促進剤。
【請求項９】
ポリ乳酸と、請求項１～４のいずれかに記載の海洋生分解促進剤とを含有する、樹脂組成物。
【請求項１０】
前記ポリ乳酸１００重量部に対する前記共重合ポリエステルの量が１～２００重量部である、請求項９に記載の樹脂組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ポリ乳酸の海洋生分解を促進する海洋生分解促進剤、及び、その使用に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
プラスチックは自然環境中で分解されにくいために、大量廃棄による環境汚染が深刻な問題として取り上げられている。さらに、直径５ｍｍ以下の微小なプラスチックであるマイクロプラスチックは、海洋環境において大きな問題になっている。
このような問題に対処するため、微生物の作用によって水と二酸化炭素に分解され得るプラスチックとして生分解性プラスチックの実用化が進められている。
【０００３】
代表的な生分解性プラスチックの１つであるポリ乳酸は、バイオマス由来の原料から合成できるバイオポリマーの１種である。比較的高い剛性や強度、さらには透明性を有することから、石油由来プラスチックの代替として幅広い用途での使用が進められている。
しかし、ポリ乳酸は海洋生分解性をほぼ示さないことが知られている（例えば、非特許文献１及び２を参照）。
【０００４】
そのため、ポリ乳酸を含む樹脂材料の海洋生分解を改善する技術が検討されている。例えば、特許文献１では再生セルロースを、特許文献２では硫酸アンモニウム等の窒素化合物とリン酸二水素カリウム等のリン化合物を、特許文献３ではアガロース、アルギン酸ナトリウム、カゼイン、又はケラチンを使用することで、ポリ乳酸含有材料の海洋生分解を改善することが開示されている。
【０００５】

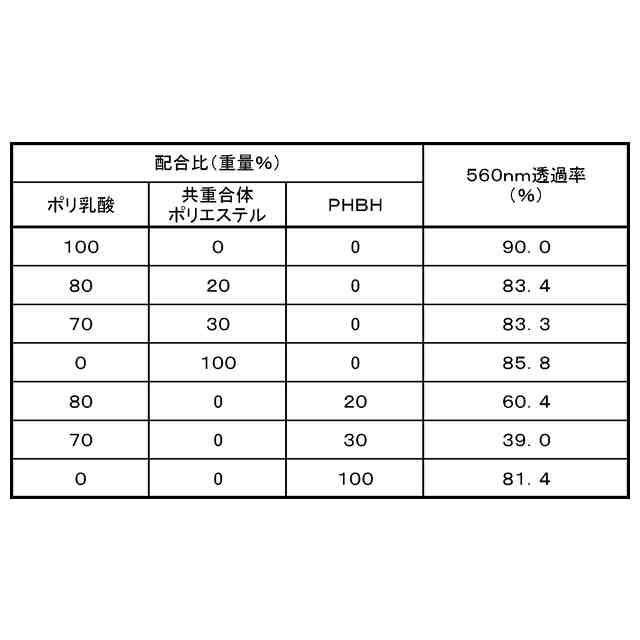

一方、特許文献４では、ポリ乳酸の海洋生分解に関しては言及されていないが、ポリ乳酸に、乳酸と他のヒドロキシカルボン酸との共重合ポリエステルを配合することで、ポリ乳酸の透明性を実質的に低下させることなく、ポリ乳酸を可塑化できることが開示されている。
【先行技術文献】
【特許文献】
【０００６】
国際公開第２０２２／０８５７２５号
特開２０２２－１４２０１６号公報
特開２０２２－１７２５２６号公報
国際公開第２０２０／０６６６７９号
【非特許文献】
【０００７】
ＡｄｖａｎｃｅｄＳｃｉｅｎｃｅ，２０２３，１０，２２０５５５４
ＭａｔｅｒｉａｌｓＣｈｅｍｉｓｔｒｙａｎｄＰｈｙｓｉｃｓ，２０２３，３０３，１２７８１３
【発明の概要】
【発明が解決しようとする課題】
【０００８】
特許文献１～３ではポリ乳酸含有材料の海洋生分解を改善する技術が開示されているものの、その効果が十分ではなかったり、また、ポリ乳酸とは化学構造が大きく異なる物質をポリ乳酸に混合することになるため、ポリ乳酸の透明性や機械的特性を損なったりする懸念がある。
【０００９】
本発明は、ポリ乳酸の海洋生分解を促進する新規技術の提供を目的とする。
【課題を解決するための手段】
【００１０】

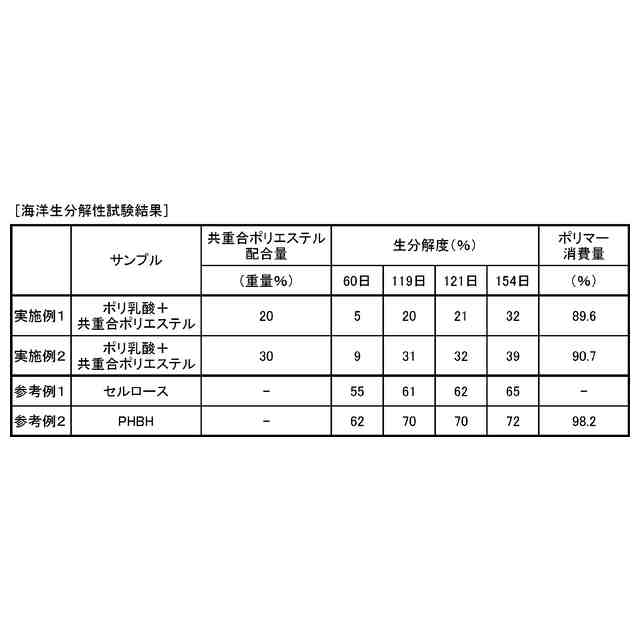

本発明者は、乳酸と他のヒドロキシカルボン酸との共重合ポリエステルが、ポリ乳酸の海洋生分解を促進し得ることを見出し、本発明に至った。
（【００１１】以降は省略されています）

関連特許
