TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
公開番号
2025043113
公報種別
公開特許公報(A)
公開日
2025-03-28
出願番号
2023150441
出願日
2023-09-15
発明の名称
コークス炉用プレキャストブロック及びその製造方法
出願人
黒崎播磨株式会社
,
日本製鉄株式会社
代理人
弁理士法人英和特許事務所
主分類
C04B
35/66 20060101AFI20250321BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約
【課題】高温時の荷重下での収縮を抑制し、しかも常温での養生のみで型枠から脱枠することが可能なコークス炉用プレキャストブロック及びその製造方法を提供する。
【解決手段】溶融シリカを65質量%以上、シリカフラワーを0.5質量%以上15質量%以下、ポルトランドセメントを0.5質量%以上3.5質量%以下、及びリン酸ナトリウムガラスを0.5質量%以上1.5質量%以下含有する耐火原料配合物を混練後、流し込み成形し、常温で養生し、脱枠後に乾燥する。
【選択図】なし
特許請求の範囲
【請求項1】
溶融シリカを65質量%以上、シリカフラワーを0.5質量%以上15質量%以下、ポルトランドセメントを0.5質量%以上3.5質量%以下、及びリン酸ナトリウムガラスを0.5質量%以上1.5質量%以下含有する耐火原料配合物を混練後、流し込み成形し、常温で養生し、脱枠後に乾燥するコークス炉用プレキャストブロックの製造方法。
続きを表示(約 230 文字)
【請求項2】
耐火原料配合物中のポルトランドセメントの含有率が0.5質量%以上2.5質量%以下である、請求項1に記載のコークス炉用プレキャストブロックの製造方法。
【請求項3】
溶融シリカを65質量%以上、シリカフラワーを0.5質量%以上15質量%以下、ポルトランドセメントを0.5質量%以上3.5質量%以下、及びリン酸ナトリウムガラスを0.5質量%以上1.5質量%以下含有する耐火原料配合物を使用してなるコークス炉用プレキャストブロック。
発明の詳細な説明
【技術分野】
【0001】
本発明は、コークス炉において好適に使用されるプレキャストブロック及びその製造方法に関する。
続きを表示(約 1,700 文字)
【背景技術】
【0002】
従来、コークス炉においては、珪石れんががライニングされて使用されてきた。しかし、珪石れんがを用いた場合、多数のれんがを施工する必要があるため、施工に時間を要する問題があった。そこで、近年、特に熱間補修施工においては、珪石れんがに比べ大型化が容易なシリカ質のプレキャストブロックを使用した施工が多く実施されている。
【0003】
このようなプレキャストブロックには、構造体としての熱間特性が求められる。特にコークス炉においては、熱間強度に加え、高温時における荷重下膨張挙動及び荷重下収縮挙動(以下、荷重下膨縮挙動と総称する)の安定化が求められる。高温での荷重下膨縮挙動が安定しない場合(高温での荷重下膨張や荷重下収縮に伴う変形が大きい場合)、コークスを押し出す際に抵抗が大きくなって操業に支障を来すとともに、プレキャストブロック自体が破損するおそれがある。
【0004】
特許文献1では、溶融石英を主原料とし、結合剤としてポルトランドセメントを用いる技術が記載されている。しかし、結合剤としてポルトランドセメントを用いた場合、ポルトランドセメント中のCaO成分によって溶融石英が焼結しやすくなるため、高温での荷重下において大きく収縮するという問題があった。
【0005】
また、特許文献2では、シリカ質原料(SiO
2
成分源)及び結合剤としてリン酸ソーダ(P
2
O
5
成分源)を配合し、得られた耐火原料配合物に適量(例えば5質量%~7質量%)の施工水を添加したうえで、混練、成形、養生、脱型、乾燥するコークス炉用プレキャストブロックの製造方法が開示されている。そして、結合剤として多量のセメントを用いたり、結合剤としてコロイダルシリカ及び珪酸ソーダを用いたりするのではなく、結合剤成分としてP
2
O
5
成分を適用することで、高い熱間強度を維持しつつ、高温時における荷重下膨縮挙動を安定に制御できるとされている。
【0006】
ところが、リン酸ソーダ等のP
2
O
5
成分を結合剤とした場合、常温での養生強度が不十分なため常温養生のみでは脱枠することができず、さらに12時間程度の加熱養生(蒸気養生)後に脱枠しなければならない。このため、加熱によって型枠内にプレキャストブロックが固着しやすくなり、脱枠作業に手間を要し、しかも脱枠後のプレキャストブロック表面の面荒れが発生し歩留り低下の問題があった。
【0007】
さらに、特許文献3の実施例にも溶融シリカ原料とシリカヒュームを使用し、硬化剤としては粒径75μm以下のマグネシア微粉、分散剤としては縮合りん酸塩、焼結助剤としてはリン酸塩(リン酸塩ガラス)を、それぞれ耐火原料配合物100質量%に対する外掛けで0.4質量%、0.2質量%、1質量%添加したコークス炉用プレキャストブロックが開示されている。しかしながら、この実施例はセメントを含んでいないため特許文献2と同様に、大型ブロックを製造するためには、加熱養生が必要な問題があった。
【先行技術文献】
【特許文献】
【0008】
特開昭56-78476号公報
特許6823042号公報
特許第6964787号公報
【発明の概要】
【発明が解決しようとする課題】
【0009】
本発明が解決しようとする課題は、高温時の荷重下での収縮を抑制し、しかも常温での養生のみで型枠から脱枠することが可能なコークス炉用プレキャストブロック及びその製造方法を提供することにある。
【課題を解決するための手段】
【0010】
本発明者らは、結合剤としてポルトランドセメントを使用したコークス炉用プレキャストブロックの高温時の荷重下での収縮を抑制するために種々検討した結果、リン酸ナトリウムガラスを添加することで高温時の荷重下での収縮を抑制できることを知見した。

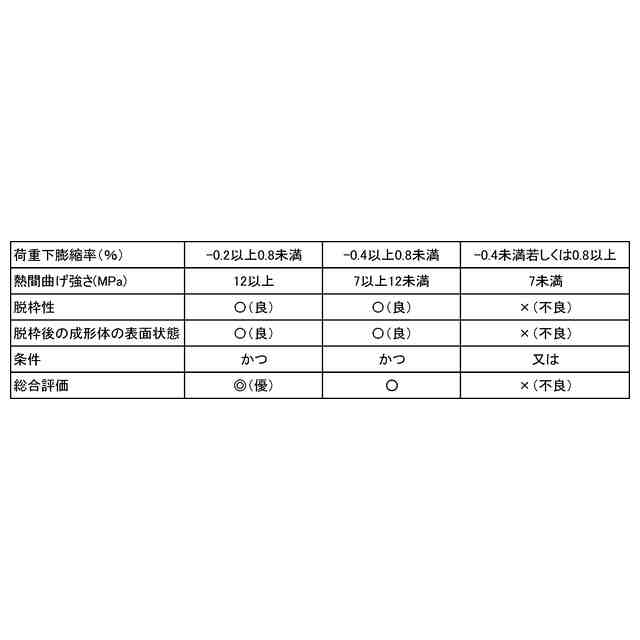

(【0011】以降は省略されています)
この特許をJ-PlatPatで参照する
関連特許
黒崎播磨株式会社
焼成炉用流し込み材
12日前
黒崎播磨株式会社
不焼成塩基性れんがの製造方法
19日前
黒崎播磨株式会社
不焼成マグクロれんがの製造方法
19日前
黒崎播磨株式会社
コークス炉用プレキャストブロック及びその製造方法
1か月前
日本製鉄株式会社
溶銑容器用の湿式吹付材及びそれを施工した混銑車
1か月前
株式会社トクヤマ
水硬性組成物
1か月前
株式会社トクヤマ
窒化ケイ素基板
1か月前
株式会社トクヤマ
窒化ケイ素基板
1か月前
株式会社田中建設
製造プラント
5日前
三商株式会社
セメントモルタル組成物
2か月前
個人
高物性セラミックス体とその製造法
3か月前
東ソー株式会社
焼結体のリサイクル方法
18日前
花王株式会社
水硬性組成物
3日前
日本特殊陶業株式会社
接合体
1か月前
東ソー株式会社
顆粒粉末及びその製造方法
2か月前
株式会社田中建設
固化材の製造方法
20日前
株式会社竹中工務店
コンクリート部材
1か月前
デンカ株式会社
コンクリート用組成物
17日前
東ソー株式会社
赤色焼結体及びその製造方法
1か月前
デンカ株式会社
コンクリート用組成物
17日前
三井住友建設株式会社
複合構造体
1か月前
三井住友建設株式会社
水硬性硬化体
10日前
花王株式会社
水硬性組成物用起泡剤
1か月前
花王株式会社
水硬性組成物用起泡剤
1か月前
花王株式会社
水硬性組成物用起泡剤
1か月前
花王株式会社
セメント系用粉塵低減剤
3か月前
株式会社竹中工務店
建設部材の塩分除去方法
1か月前
個人
漆喰材の製造方法、および、漆喰材
25日前
東ソー株式会社
焼結体、粉末、成形体、及び、仮焼体
18日前
株式会社エフコンサルタント
コンクリートの施工方法
1か月前
株式会社MARUWA
アルミナジルコニア焼結板
20日前
花王株式会社
水硬性組成物用プレミックス
3か月前
株式会社トクヤマ
塩化カリウムの回収方法
17日前
TOTO株式会社
陶器素地材料
2か月前
株式会社トクヤマ
窒化アルミニウムグリーン体の製造方法
1か月前
五洋建設株式会社
炭素貯留人工石・ブロック
3か月前
続きを見る
他の特許を見る
