公開番号2025040618
公報種別公開特許公報(A)
公開日2025-03-25
出願番号2023147534
出願日2023-09-12
発明の名称車載コンピュータ
出願人トヨタ自動車株式会社
代理人個人,個人
主分類G06F 9/445 20180101AFI20250317BHJP(計算;計数)
要約【課題】RAMのメモリ不足時に、有効化して実行しているアプリケーション以外のアプリケーションの一時データのみを圧縮する車載コンピュータを提供する。
【解決手段】車載コンピュータ100は、実行装置110と、RAM130を含む記憶装置120とを備えている。記憶装置120は、実行装置110が実行する複数のアプリケーションのプログラムを記憶している。RAM130は当該アプリケーションの一時データを記憶している。実行装置110が、RAM130の容量が不足すると判定したとき、RAM130に記憶しているアプリケーションの一時データを圧縮する。このとき、実行装置110は、実行装置110が有効化して実行しているアプリケーション以外のアプリケーションの一時データのみを圧縮する。
【選択図】図1
特許請求の範囲【請求項１】
実行装置と、ＲＡＭを含む記憶装置と、を備える車載コンピュータであって、
前記記憶装置は、前記実行装置が実行する複数のアプリケーションのプログラムを記憶しており、
前記ＲＡＭは、前記アプリケーションを実行する際の一時データを記憶しており、
前記実行装置が、
複数の前記アプリケーションのうち有効化して実行している前記アプリケーションをフォアグラウンドアプリケーションとし、前記フォアグラウンドアプリケーション以外の前記アプリケーションをバックグラウンドアプリケーションとするように、前記フォアグラウンドアプリケーションと前記バックグラウンドアプリケーションを入れ替えることと、
前記ＲＡＭの容量が不足すると判定したとき、前記ＲＡＭに記憶している前記一時データのうち、前記フォアグラウンドアプリケーションの前記一時データを圧縮せずに、前記バックグラウンドアプリケーションの前記一時データを圧縮することと、を実行する
車載コンピュータ。
続きを表示（約 590 文字）【請求項２】
前記実行装置は、前記ＲＡＭの容量が不足すると判定したとき、前記ＲＡＭに記憶している前記一時データのうち、前記バックグラウンドアプリケーションとなってから所定時間経過した前記アプリケーションの前記一時データのみを圧縮する
請求項１に記載の車載コンピュータ。
【請求項３】
前記記憶装置は、ＲＯＭをさらに備え、
前記実行装置は、圧縮したままの状態が所定時間継続した前記一時データを、前記ＲＡＭから前記ＲＯＭへ退避させる
請求項２に記載の車載コンピュータ。
【請求項４】
前記実行装置は、前記バックグラウンドアプリケーションとなっている前記アプリケーションについて、前記バックグラウンドアプリケーションを前記フォアグラウンドアプリケーションへ切り替える要求をされた場合、当該要求をされた前記アプリケーションについて、前記フォアグラウンドアプリケーションへの切り替えを行い、かつ前記アプリケーションの実行に伴う前記一時データを前記ＲＡＭに展開する
請求項１に記載の車載コンピュータ。
【請求項５】
複数の前記アプリケーションは、道路上の車線を検知するアプリケーション、メーターを表示するアプリケーション、及び駐車を支援するアプリケーションを含む
請求項１に記載の車載コンピュータ。

発明の詳細な説明【技術分野】
【０００１】
この発明は車載コンピュータに関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、マイクロコンピュータシステムが開示されている。このマイクロコンピュータシステムは、ＲＡＭとＲＯＭの２種類のメモリを備えている。このマイクロコンピュータシステムは、メモリ不足時、プログラムの圧縮によってメモリの容量を確保している。
【先行技術文献】
【特許文献】
【０００３】
特開平５－２１７００５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ＲＡＭ及びＲＯＭを備える車載コンピュータは、アプリケーションの実行中にメモリが不足することがある。メモリが不足すると、メモリを確保するためにＲＡＭ内のデータの圧縮が行われる。再度アプリケーションを実行するためには、アプリケーションのデータをＲＡＭに展開することが必要になる。データの圧縮と展開は、車載コンピュータの処理負荷を増大させる。
【０００５】
処理負荷の増大によるパフォーマンスの低下を抑制することができる車載コンピュータが望まれている。
【課題を解決するための手段】
【０００６】
以下、上記課題を解決するための手段及びその作用効果について記載する。
上記課題を解決するための車載コンピュータは、実行装置と、ＲＡＭを含む記憶装置とを備えている。車載コンピュータでは、前記記憶装置は、前記実行装置が実行する複数のアプリケーションのプログラムを記憶している。前記ＲＡＭは、前記アプリケーションを実行する際の一時データを記憶している。前記実行装置が、複数の前記アプリケーションのうち有効化して実行している前記アプリケーションをフォアグラウンドアプリケーションとし、前記フォアグラウンドアプリケーション以外の前記アプリケーションをバックグラウンドアプリケーションとするように、前記フォアグラウンドアプリケーションと前記バックグラウンドアプリケーションを入れ替えることと、前記ＲＡＭの容量が不足すると判定したとき、前記ＲＡＭに記憶している前記一時データのうち、前記フォアグラウンドアプリケーションの前記一時データを圧縮せずに、前記バックグラウンドアプリケーションの前記一時データを圧縮することと、を実行する。
【発明の効果】
【０００７】
車載コンピュータは、一時データの圧縮と展開の頻度が高くなることを抑制できる。これにより、車載コンピュータのパフォーマンス低下を抑制することができる。
【図面の簡単な説明】
【０００８】

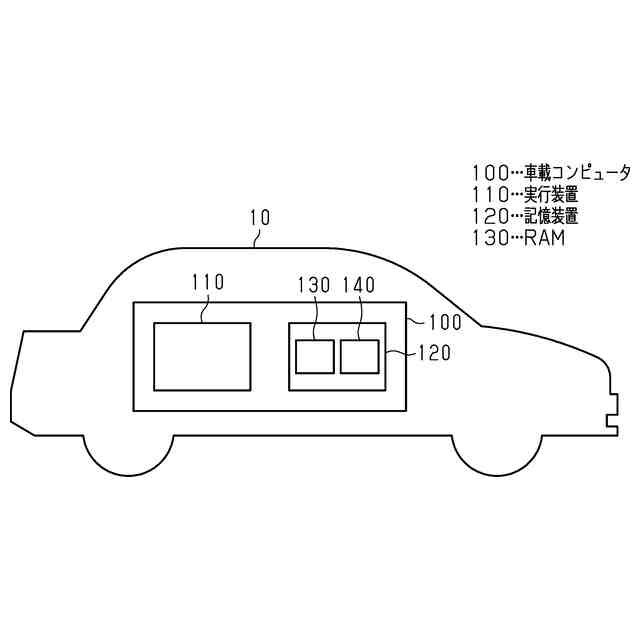

図１は、一実施形態の車載コンピュータの構成を示す模式図である。
図２は、フォアグラウンドアプリケーションとバックグラウンドアプリケーションの切り替えを示す図である。

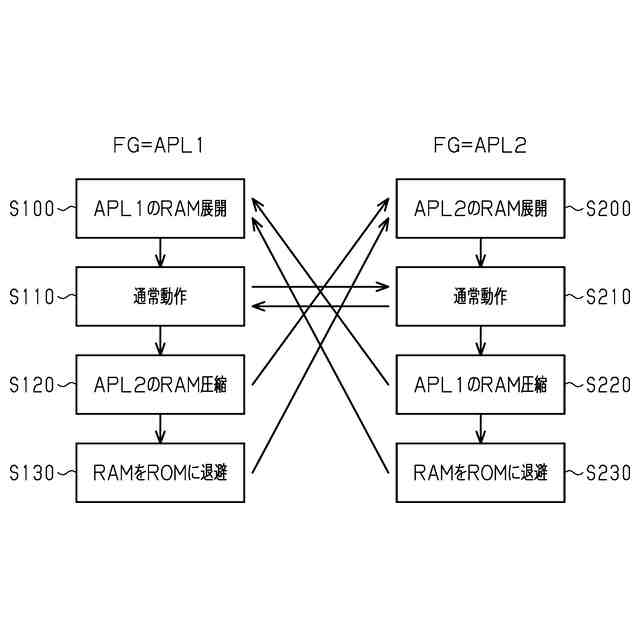

図３は、２つのアプリケーション間におけるフォアグラウンドアプリケーションとバックグラウンドアプリケーションの切り替えに伴うＲＡＭのデータの取り扱いを示すフローチャートである。
図４は、走行中の車両における３つのアプリケーション間のフォアグラウンドアプリケーションとバックグラウンドアプリケーションの切り替えを示す図である。

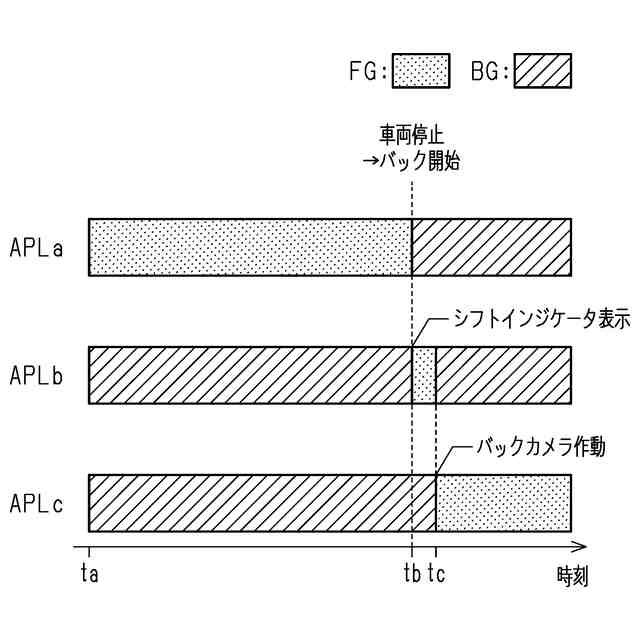

図５は、走行中の車両が停止してバックへと移行する際の３つのアプリケーション間のフォアグラウンドアプリケーションとバックグラウンドアプリケーションの切り替えを示す図である。
【発明を実施するための形態】
【０００９】
以下、車載コンピュータ１００の一実施形態について、図１～図５を参照して説明する。
＜車載コンピュータ１００の構成＞
図１に示すように、車載コンピュータ１００は車両１０に搭載されている。車載コンピュータ１００は、実行装置１１０と、記憶装置１２０とを備えている。記憶装置１２０はＲＡＭ１３０と、ＲＯＭ１４０とを備えている。
【００１０】
記憶装置１２０は、複数のアプリケーションのプログラムを記憶している。実行装置１１０は、記憶装置１２０に記憶されているアプリケーションのプログラムを実行することができる。
（【００１１】以降は省略されています）
