特許ウォッチ

公開番号2025034290
公報種別公開特許公報(A)
公開日2025-03-13
出願番号2023140586
出願日2023-08-30
発明の名称断熱吸音材
出願人JIN株式会社
代理人
主分類G10K 11/162 20060101AFI20250306BHJP(楽器;音響)
要約【課題】高い吸音効果と高い断熱効果を備え持つ断熱吸音材を提供することにある。
【解決手段】繊維同士が不規則かつ複雑に絡み合って繊維と繊維の間に空間を有する樹脂の繊維集合体であって、繊維集合体の繊維径分布において、第一ピークと第二ピークを有し、繊維集合体は、第一ピークを有する第一集合体と、第二ピークを有する第二集合体と、で構成され、第一集合体の平均繊維径が1000nm以上2000nm以下であり、且つ、第二集合体の平均繊維径が4000nm以上8000nm以下であることを特徴とする。
【選択図】図2

特許請求の範囲【請求項１】
繊維同士が不規則かつ複雑に絡み合って繊維と繊維の間に空間を有する樹脂の繊維集合体であって、
前記繊維集合体の繊維径分布において、第一ピークと第二ピークを有し、
前記繊維集合体は、前記第一ピークを有する第一集合体と、前記第二ピークを有する第二集合体と、で構成され、
前記第一集合体の平均繊維径が１０００ｎｍ以上２０００ｎｍ以下であり、且つ、前記第二集合体の平均繊維径が４０００ｎｍ以上８０００ｎｍ以下であることを特徴とする断熱吸音材。
続きを表示（約 670 文字）【請求項２】
請求項１に記載の断熱吸音材であって、
前記繊維集合体における前記第一集合体の厚さが前記第二集合体の厚さよりも薄いことを特徴とする断熱吸音材。
【請求項３】
請求項２に記載の断熱吸音材であって、
前記第一集合体の厚さと前記第二集合体の厚さの比率が、１：４以下であることを特徴とする断熱吸音材。
【請求項４】
請求項３に記載の断熱吸音材であって、
前記第一集合体の厚さと前記第二集合体の厚さの比率が、１：９以下であることを特徴とする断熱吸音材。
【請求項５】
請求項１～請求項４のいずれかに記載の断熱吸音材であって、
前記繊維集合体のかさ密度が、０．０５ｇ／ｃｍ
３
以下であることを特徴とする断熱吸音材。
【請求項６】
請求項５に記載の断熱吸音材であって、
前記繊維集合体の吸音率が、周波数４００Ｈｚ以上において０．６以上であり周波数１０００以上５０００Ｈｚ以下において０．８５以上であり、且つ、前記繊維集合体の熱伝導率が、０．０３５Ｗ／ｍ・ｋ以下であることを特徴とする断熱吸音材。
【請求項７】
請求項５に記載の断熱吸音材であって、
前記繊維集合体のカビの判定が、カビ判定０であることを特徴とする断熱吸音材。
【請求項８】
請求項５に記載の断熱吸音材であって、
前記繊維集合体がテント用の断熱吸音材として用いられていることを特徴とする断熱吸音材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、断熱吸音材に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
建造物、車両、電子機器等には、音源から発生する音を遮音・吸音するために遮音・吸音材が用いられることが多い。また、同時に熱を逃がさぬ・熱から守るための断熱材が用いられることが多い。そして、これら断熱吸音材として、樹脂発泡材が用いられることが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０―１３０００１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
断熱吸音材として樹脂発泡材を用いた場合、音源に対して音をはね返す遮音の効果は得られるが、吸音の効果は十分に得られなかった。つまり、樹脂発泡材は、音をはね返してしまうため、特に室内等の閉鎖された空間においては音が反響することとなり、静かにするという点においては十分な結果が得られなかった。
【０００５】
本発明は、上記のような問題を鑑みてなされたものであって、その目的とするところは、高い吸音効果と高い断熱効果を備え持つ断熱吸音材を提供することにある。
【０００６】
上記目的を達成するための主たる発明は、繊維同士が不規則かつ複雑に絡み合って繊維と繊維の間に空間を有する樹脂の繊維集合体であって、前記繊維集合体の繊維径分布において、第一ピークと第二ピークを有し、前記繊維集合体は、前記第一ピークを有する第一集合体と、前記第二ピークを有する第二集合体と、で構成され、前記第一集合体の平均繊維径が１０００ｎｍ以上２０００ｎｍ以下であり、且つ、前記第二集合体の平均繊維径が４０００ｎｍ以上８０００ｎｍ以下であることを特徴とする断熱吸音材である。
【０００７】
本発明の他の特徴については、本明細書及び添付図面の記載により明らかにする。
【発明の効果】
【０００８】
本発明によれば、繊維同士が不規則かつ複雑に絡み合って繊維と繊維の間に空間を有する樹脂の繊維集合体であって、前記繊維集合体の繊維径分布において、第一ピークと第二ピークを有し、前記繊維集合体は、前記第一ピークを有する第一集合体と、前記第二ピークを有する第二集合体と、で構成され、前記第一集合体の平均繊維径が１０００ｎｍ以上２０００ｎｍ以下であり、且つ、前記第二集合体の平均繊維径が４０００ｎｍ以上８０００ｎｍ以下であることを特徴とする断熱吸音材を提供することができる。
【図面の簡単な説明】
【０００９】

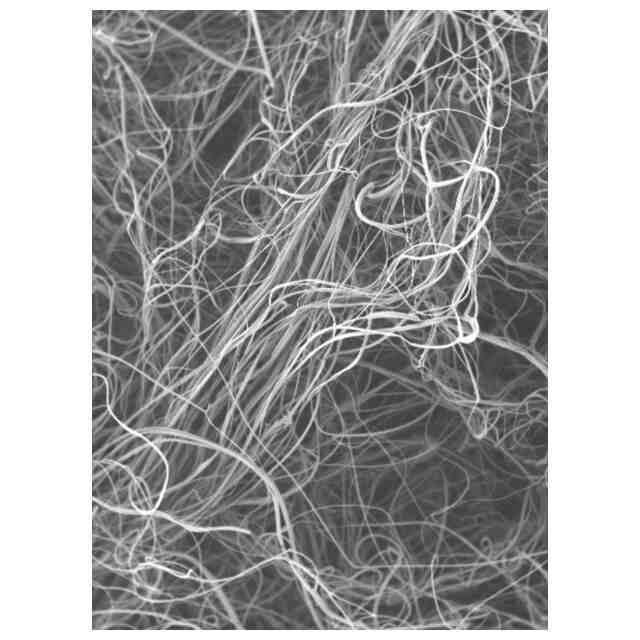

繊維集合体の電子顕微鏡写真である。

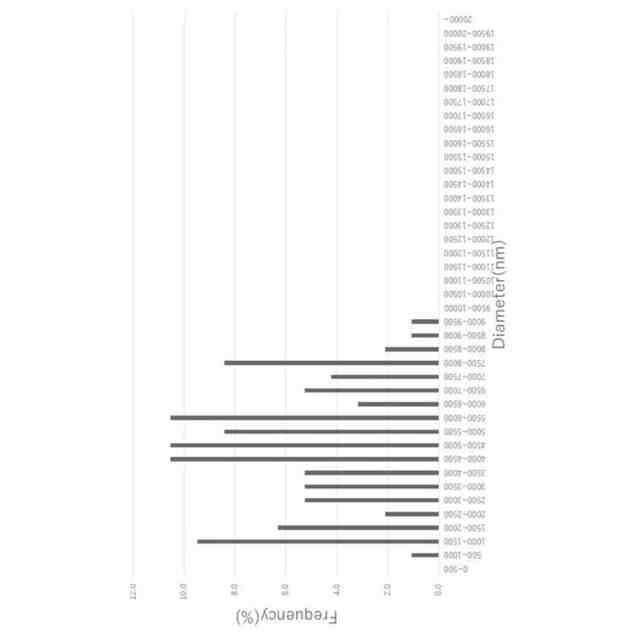

繊維集合体の繊維径分布を示す図である。

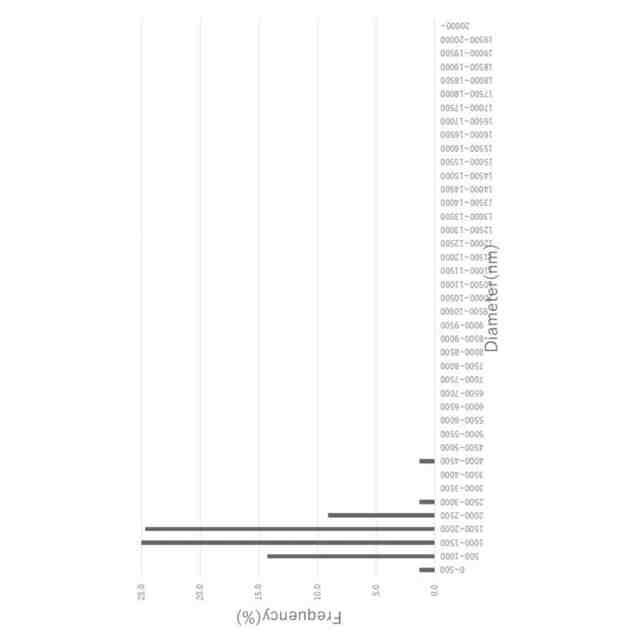

第一集合体の繊維径分布を示す図である。

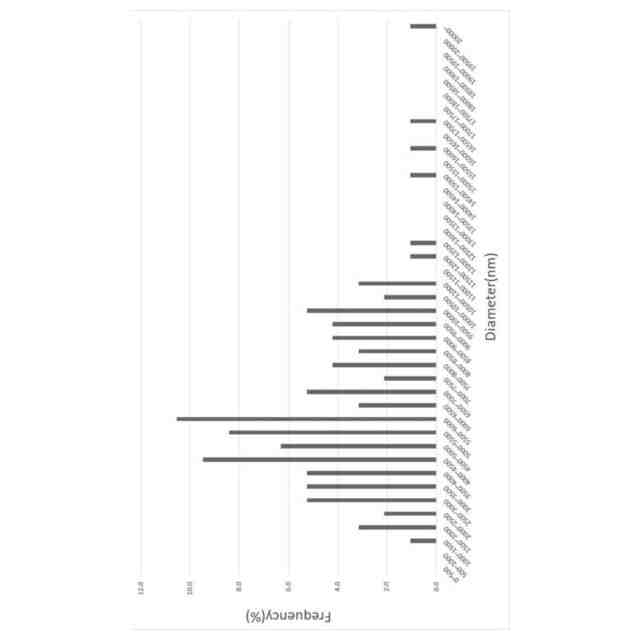

第二集合体の繊維径分布を示す図である。

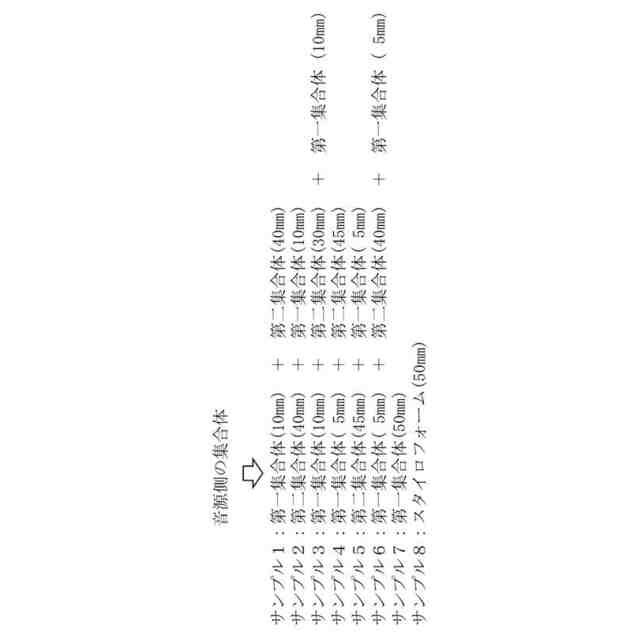

本実施形態におけるサンプル一覧である。

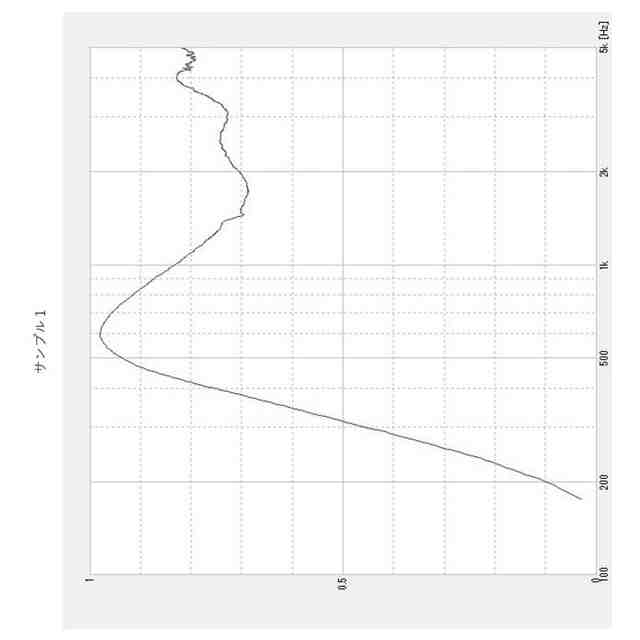

サンプル１の吸音率測定結果を示す図である。

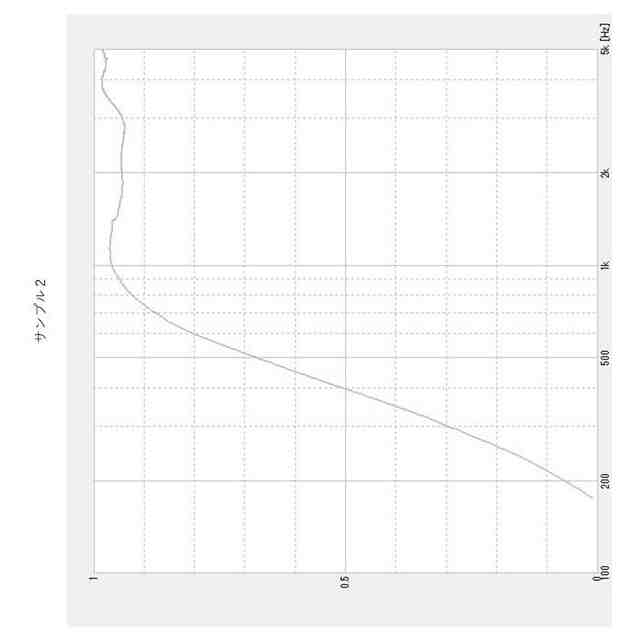

サンプル２の吸音率測定結果を示す図である。

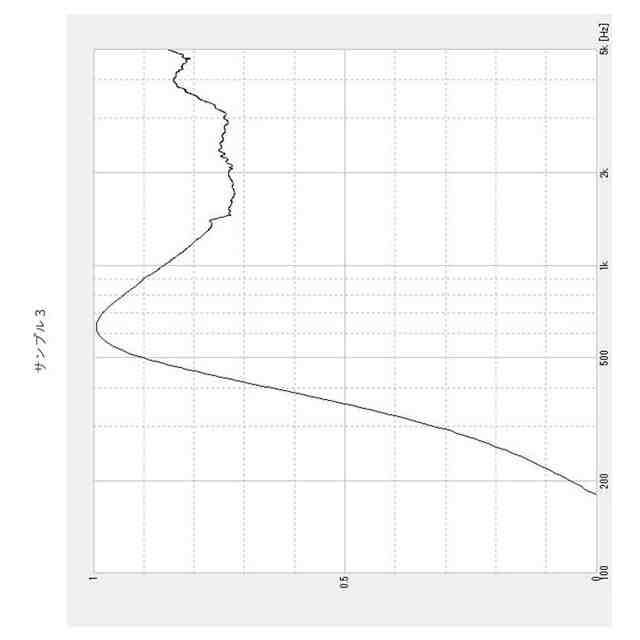

サンプル３の吸音率測定結果を示す図である。
サンプル４の吸音率測定結果を示す図である。
サンプル５の吸音率測定結果を示す図である。
サンプル６の吸音率測定結果を示す図である。
サンプル７の吸音率測定結果を示す図である。
サンプル８の吸音率測定結果を示す図である。
熱伝導率測定の結果一覧を示す図である。
カビ耐性試験結果を示す図である。
【００１０】
本明細書及び添付図面の記載により、少なくとも以下の事項が明らかとなる。
（【００１１】以降は省略されています）

関連特許
