公開番号2025069380
公報種別公開特許公報(A)
公開日2025-04-30
出願番号2025017404,2022509575
出願日2025-02-05,2020-08-13
発明の名称変更されたビットストリームを生成および処理する方法およびデバイス
出願人ドルビーラボラトリーズライセンシングコーポレイション,ドルビー・インターナショナル・アーベー
代理人個人,個人,個人,個人
主分類G10L 19/00 20130101AFI20250422BHJP(楽器;音響)
要約【課題】メディアコンテンツに並列して、イアコン/システム音を同時に処理できるビットストリームを生成する方法を提供する。
【解決手段】受信器と埋め込み器とを備えるソースデバイスにおける変更されたビットストリームを生成する方法は、受信器によって、符号化メディアデータを含むビットストリームを受信するステップと、埋め込み器によって付加メディアデータのペイロードを生成し、ペイロードをビットストリーム中に埋め込むことによって、埋め込み器からの出力として、符号化メディアデータおよび付加メディアデータのペイロードを含む、変更されたビットストリームを取得するステップと、変更されたビットストリームをシンクデバイスに出力するステップとを含む。

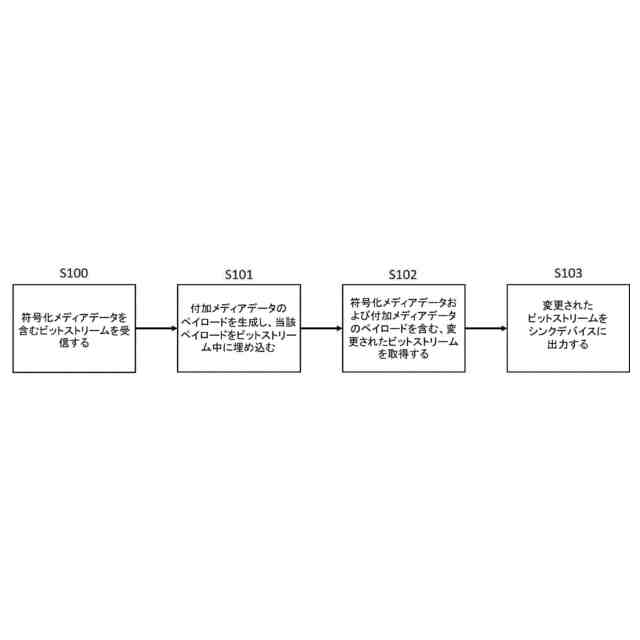

【選択図】図1
特許請求の範囲【請求項１】
受信器および埋め込み器を備えるソースデバイスによって、ＭＰＥＧ－ＤＵＳＡＣベースの変更されたビットストリームを生成する方法であって、
ａ）前記受信器によって、符号化メディアデータを含むビットストリームを受信するステップと、
ｂ）前記埋め込み器によって、付加オーディオデータのペイロードを生成し、前記ペイロードを前記ビットストリーム中に埋め込むことによって、前記埋め込み器からの出力として、前記符号化メディアデータおよび前記付加オーディオデータの前記ペイロードを含む、変更されたビットストリームを取得するステップであって、生成された前記ペイロードは、前記ペイロードを前記ビットストリーム中でＵＳＡＣ型ビットストリーム拡張機構を介して搬送することによって前記ビットストリーム中に埋め込まれ、前記ＵＳＡＣ型ビットストリーム拡張機構は、一意の識別子を含むＵＳＡＣ型ビットストリーム拡張要素、または配列拡張要素であり、前記付加オーディオデータは、非圧縮オーディオデータである、ステップと、
ｃ）前記変更されたビットストリームをシンクデバイスに出力するステップと、
を含む方法。
続きを表示（約 1,800 文字）【請求項２】
ステップｂ）は、前記付加オーディオデータについての情報を生成し、前記情報を前記ビットストリーム中に埋め込むことをさらに含む、請求項１に記載の方法。
【請求項３】

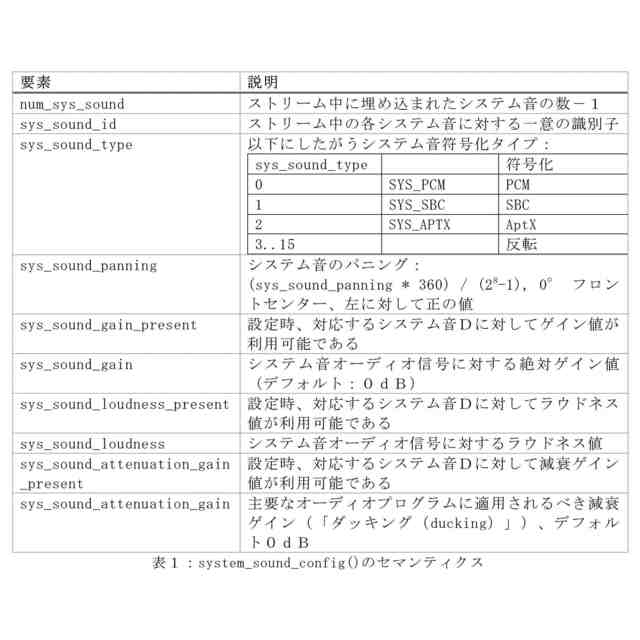

生成される前記情報は、前記付加オーディオデータの構成についての情報、前記付加オーディオデータが前記変更されたビットストリーム中に存在することについての情報、デフォルトのラウドネス値についての情報、遅延アラインメントのための値についての情報、遅延適合化についての情報、パニングについての情報、および前記付加オーディオデータのタイプについての情報のうちの１つ以上を含む、請求項２に記載の方法。
【請求項４】
ステップｂ）は、前記符号化メディアデータと前記付加オーディオデータとの間の相対
ゲインに関する情報を生成し、前記相対ゲインに関する情報を前記ビットストリーム中に埋め込むことをさらに含む、請求項１に記載の方法。
【請求項５】
生成された前記情報および／または生成された前記相対ゲインに関する情報は、生成された前記情報および／または生成された前記相対ゲインに関する情報を前記ビットストリーム中で前記ＵＳＡＣ型ビットストリーム拡張機構を介して搬送することによって、前記ビットストリーム中に埋め込まれる、請求項１に記載の方法。
【請求項６】
ステップｃ）において、前記変更されたビットストリームは、Ｂｌｕｅｔｏｏｔｈ接続を介して前記シンクデバイスに出力される、請求項１に記載の方法。
【請求項７】
受信器と、ビットストリームパーサと、コアデコーダと、ミキサとを備えるシンクデバイスによって、ＭＰＥＧ－ＤＵＳＡＣベースの変更されたビットストリームを処理する方法であって、
ａ）前記受信器によって、符号化メディアデータ、付加オーディオデータのペイロード、およびＵＳＡＣ型ビットストリーム拡張機構を含む、変更されたビットストリームを受信するステップであって、前記ＵＳＡＣ型ビットストリーム拡張機構は、一意の識別子を含む新たなＵＳＡＣ型ビットストリーム拡張要素、または配列拡張要素であり、かつ、前記付加オーディオデータは、非圧縮オーディオデータである、ステップと、
ｂ）前記ビットストリームパーサによって、前記変更されたビットストリームを解析して前記符号化メディアデータおよび前記付加オーディオデータの前記ペイロードを得るステップであって、前記解析は、前記変更されたビットストリーム中の前記ＵＳＡＣ型ビットストリーム拡張機構を特定することに基づく、ステップと、
ｃ）前記コアデコーダによって、前記符号化メディアデータをコア復号して、コア復号されたメディアデータを取得するステップと、
ｄ）前記ミキサによって、前記コア復号されたメディアデータおよび前記付加オーディオデータをミキシングして、出力信号を取得するステップと、
ｅ）前記出力信号を出力するステップと、
を含む方法。
【請求項８】
前記変更されたビットストリームは、前記付加オーディオデータについての情報をさらに含み、前記方法は、ステップａ）の後かつステップｂ）の前に、前記情報に基づいて、前記変更されたビットストリームを処理するステップをさらに含む、請求項７に記載の方法。
【請求項９】
前記情報は、前記付加オーディオデータの構成についての情報、前記付加オーディオデータが前記変更されたビットストリーム中に存在することについての情報、デフォルトのラウドネス値についての情報、遅延アラインメントのための値についての情報、遅延適合化についての情報、パニングについての情報、および前記付加オーディオデータのタイプについての情報のうちの１つ以上を含む、請求項８に記載の方法。
【請求項１０】
前記変更されたビットストリームは、前記符号化メディアデータと前記付加オーディオデータとの間の相対ゲインに関する情報をさらに含み、ステップｄ）における前記コア復号されたメディアデータおよび前記付加オーディオデータのミキシングは、前記相対ゲインに関する情報に基づく、請求項７に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
関連出願への相互参照
本願は、２０１９年８月１５日付け出願の米国仮特許出願第６２／８８７，１１１号、および２０１９年８月１５日付け出願の欧州特許出願第１９１９１９１９．０号に基づく優先権を主張するものであり、各出願の開示内容を全て本願に援用する。
続きを表示（約 2,100 文字）【０００２】
本開示は、概括的には、変更された（modified）ビットストリームを生成する方法およびソースデバイスに関し、より詳細には、付加されるメディアデータのペイロードを、符号化されたメディアデータを含むビットストリームの中に埋め込むことによって、変更されたビットストリームを生成することに関する。本開示はまた、当該変更されたビットストリームを処理する方法およびシンクデバイスに関する。
【０００３】
いくつかの実施形態が本明細書において特にその開示を参照して説明されるが、本開示がそのような使用分野に限定されず、より広い状況において適用可能であることが理解される。
【背景技術】
【０００４】
本開示全体における背景技術のいずれの記載も、そのような技術が広く知られているとか、あるいは当該分野において一般常識の一部をなしていると認めるものであるとは、決して考えられるべきでない。
【０００５】
近年、ＡＡＣファミリーベースのコーデックをＢｌｕｅｔｏｏｔｈ（ＢＴ）エコシステムの一部として確立することが検討されてきた。この状況において、Ｂｌｕｅｔｏｏｔｈ
ＳＩＧは、例えば、移動型デバイス（ＢＴソース（source））上で受信されたビットストリームを、接続されたスピーカシステム（ＢＴシンク（sink））にパススルー（pass-through）することを要求するような使用事例を定義し得る。ＢＴエンドポイント全体においてサービスから使用されるデータフォーマットは符号化されたオーディオであり得るので、イアコン（earcon）および／またはシステム音を移動型デバイスからＢＴスピーカに伝える簡単な方法はない。そのようなイアコンには、着信音、メール通知音、打鍵（key-press）音などが含まれ得る。
【０００６】
現在利用されているシステムにおいて、サービスから受信したオーディオは、通常、デバイス内で非圧縮ドメイン（ＰＣＭ）に復号される。非圧縮ドメインにおいて、オーディオは、変更および／またはミキシングすることができる。パススルー動作モードが有効である場合、ＢＴソースデバイス上で、ＢＴソースからＢＴシンクに転送されるエクスペリエンス（experience）にシステム音を有効化および／またはミキシングすることが容易にはできない場合がある。
【０００７】
なおもパススルーを有効にすることによってこの制約を克服する１つの可能性は、両方のデバイス間にさらなるリンクを開設することであろう。しかし、このセットアップは、機能するためにＢｌｕｅｔｏｏｔｈコーデックのさらなるリンクおよびエンコーダ－デコーダ対が必要であるという短所を有する。これは、不必要なさらなるシステム複雑性を伴い、かつ、ＢＴソースおよびシンクデバイスの両方にさらなる計算複雑性を負担させ、バッテリにも負担をかけ得る。
【発明の概要】
【発明が解決しようとする課題】
【０００８】
したがって、ビットストリームを介して、特にＭＰＥＧ－ＤＵＳＡＣベースのビットストリームを介して、メディアコンテンツに並列して、イアコンおよび／またはシステム音を同時に生成および処理することが従来から必要とされている。
【課題を解決するための手段】
【０００９】
本開示の第１の側面によると、変更されたビットストリームをソースデバイスによって生成する方法が提供される。ソースデバイスは、受信器と、埋め込み器とを備え得る。当該方法は、ａ）受信器によって、符号化メディアデータを含むビットストリームを受信するステップを含み得る。当該方法は、ｂ）埋め込み器によって、付加メディアデータのペイロードを生成し、当該ペイロードをビットストリーム中に埋め込むことによって、埋め込み器からの出力として、符号化メディアデータおよび付加メディアデータのペイロードを含む、変更されたビットストリームを取得するステップをさらに含み得る。さらに、当該方法は、ｃ）変更されたビットストリームをシンクデバイスに出力するステップを含み得る。
【００１０】
提案のように構成されることで、本方法は、符号化メディアデータを含み、かつ、ソースデバイス（例えば、移動型電話などのＢｌｕｅｔｏｏｔｈソースデバイス）によって、シンクデバイス（例えば、ＢｌｕｅｔｏｏｔｈラウドスピーカなどのＢｌｕｅｔｏｏｔｈシンクデバイス）に対してパススルーされるビットストリームの中に、システム音またはイアコンを挿入することを可能にする。これにより、ソースデバイスおよびシンクデバイスとの間にさらなる接続を確立する必要なく、かつ、符号化メディアデータを復号および再符号化する必要なく、システム音／イアコンをシンクデバイスに渡すことが可能になる。さらに、本方法は、システム音／イアコンおよび符号化メディアデータを同時に処理することを可能にする。
（【００１１】以降は省略されています）
