発明の名称エンジンの異音調査方法
出願人トヨタ自動車株式会社
代理人個人
主分類F02D 45/00 20060101AFI20250306BHJP(燃焼機関;熱ガスまたは燃焼生成物を利用する機関設備)
要約【課題】振動が燃料噴射系部品に伝達されて発生するエンジンの異音の発生源が特定のエンジン部品であるか否かを判定するエンジンの異音調査方法を提供することを目的とする。
【解決手段】エンジンの異音調査方法は、第1エンジン部品の振動が前記第1エンジン部品と異なる第2エンジン部品に伝わることによりエンジンに発生する異音の周波数が、前記第1エンジン部品の固有振動数であり、かつ、前記エンジンの運転状態が前記第1エンジン部品に共振が発生する所定の運転状態である特定の場合に、前記異音の発生源が前記第1エンジン部品であると判定し、前記特定の場合以外の場合に、前記発生源が前記第1エンジン部品以外であると判定する、処理をコンピュータが実行するエンジンの異音調査方法である。
【選択図】図3
特許請求の範囲【請求項１】
第１エンジン部品の振動が前記第１エンジン部品と異なる第２エンジン部品に伝わることによりエンジンに発生する異音の周波数が、前記第１エンジン部品の固有振動数であり、かつ、前記エンジンの運転状態が前記第１エンジン部品に共振が発生する所定の運転状態である特定の場合に、前記異音の発生源が前記第１エンジン部品であると判定し、
前記特定の場合以外の場合に、前記発生源が前記第１エンジン部品以外であると判定する、
処理をコンピュータが実行するエンジンの異音調査方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、エンジンの異音調査方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
エンジンの騒音は、大別すると、燃焼に起因する燃焼騒音と機械部品の運動に起因する機械騒音とがある。機械騒音のうちの大きな割合を燃料噴射に起因する燃料噴射系騒音が占める。燃料噴射系騒音は燃料噴射系を構成する部品の騒音である。燃料噴射系を構成する部品は、例えばインジェクタ、コモンレール、高圧燃料配管、ノズルサポートなどである。なお、燃料噴射系騒音を検出する技術は知られている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－１８０８８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このように、燃料噴射系騒音を検出することにより、エンジンの騒音の発生原因が燃料噴射系を構成する部品（以下、燃料噴射系部品という）であることを特定することができる。しかしながら、燃料噴射系騒音が、例えばＰＣＶ（Positive Crankcase Ventilation）バルブといった特定のエンジン部品の振動が燃料噴射系部品に伝達されたことに起因して発生したか否かまで特定することはできない。
【０００５】
そこで、本発明では、振動が燃料噴射系部品に伝達されて発生するエンジンの異音の発生源が特定のエンジン部品であるか否かを判定するエンジンの異音調査方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係るエンジンの異音調査方法は、第１エンジン部品の振動が前記第１エンジン部品と異なる第２エンジン部品に伝わることによりエンジンに発生する異音の周波数が、前記第１エンジン部品の固有振動数であり、かつ、前記エンジンの運転状態が前記第１エンジン部品に共振が発生する所定の運転状態である特定の場合に、前記異音の発生源が前記第１エンジン部品であると判定し、前記特定の場合以外の場合に、前記発生源が前記第１エンジン部品以外であると判定する、処理をコンピュータが実行するエンジンの異音調査方法である。
【発明の効果】
【０００７】
本発明によれば、振動が燃料噴射系部品に伝達されて発生するエンジンの異音の発生源が所定のエンジン部品であるか否かを判定することができる。
【図面の簡単な説明】
【０００８】

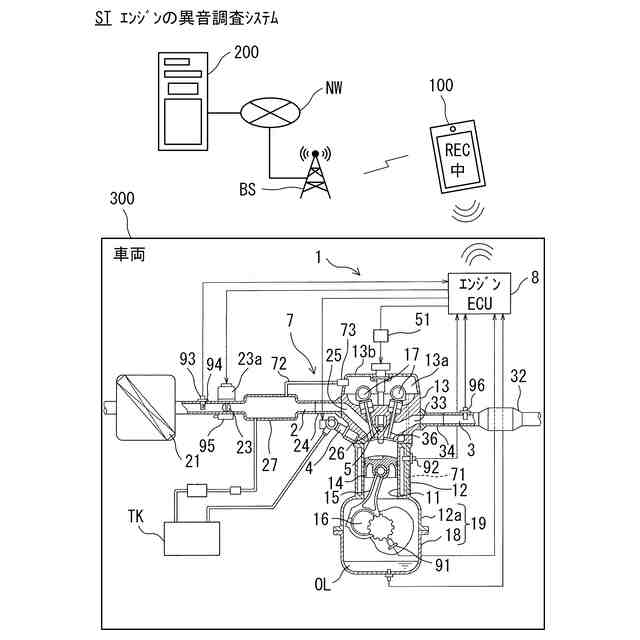

エンジンの異音調査システムの一例である。

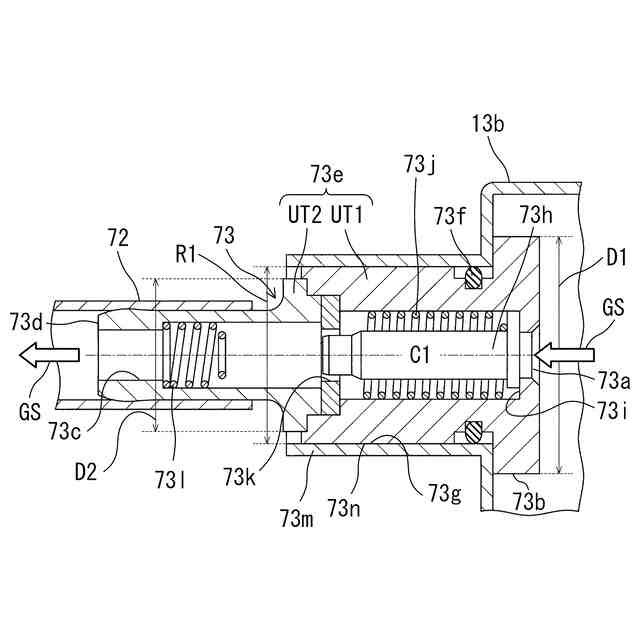

ＰＣＶバルブの断面図の一例である。
エンジンの異音調査システムの動作の一例を示すフローチャートである。
【発明を実施するための形態】
【０００９】
以下、本発明を実施するための形態について図面を参照して説明する。
【００１０】
図１に示すように、エンジンの異音調査システムＳＴは、コンピュータとして、携帯端末１００とサーバ装置２００とを含んでいる。携帯端末１００はスマートフォンやタブレット端末といったスマートデバイスであってもよいし、ＰＣ（Personal Computer）であってもよい。携帯端末１００及びサーバ装置２００はそれぞれプロセッサとメモリとを備えている。プロセッサは例えばＣＰＵ（Central Processing Unit）を含んでいる。メモリは例えばＲＡＭ（Random Access Memory）やＲＯＭ（Read Only Memory）を含んでいる。メモリに格納されたプログラムをプロセッサが実行することにより、エンジンの異音調査システムＳＴはエンジンの異音調査方法を実行する。なお、エンジンの異音調査方法は後述するフローチャートに応じたものとすればよい。
（【００１１】以降は省略されています）
